ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов произвольной trial 33600A
Назначение средства измерений
Генераторы сигналов произвольной формы 33600A
генераторы) предназначены для формирования сигналов
(далее по тексту –
стандартных форм:
синусоидального,прямоугольного,пилообразного,импульсного,треугольного,
гауссовскогошума,псевдослучайной бинарнойпоследовательности, напряжения
постоянного тока, а также сигналов произвольной формы.
Описание средства измерений
Генераторы представляют собой лабораторные измерительные приборы.
Принцип их действия основан на прямом цифровом синтезе (DDS), когда
выходной сигнал получается из опорной частоты в соответствии с управляющими
цифровыми сигналами. Таблица отсчетов формируемого сигнала считывается из памяти,
поступает на вход цифро-аналогового преобразователя (ЦАП), вырабатывающего
последовательность ступеней выходного напряжения, аппроксимирующих требуемую
форму выходного сигнала. Ступенчатое напряжение сглаживается фильтром нижних
частот, в результате чего формируется заданная форма сигнала. Частота и амплитуда
синтезируемого сигнала в любой момент времени точно известны, а погрешность их
установки определяется точностью цифровой системы синтеза.
Стабильностьчастотыподдерживаетсяспомощьюпараметрической
температурной компенсации. Генераторы имеют низкий уровень нелинейных искажений
(технология Trueform), малое время нарастания выходного сигнала и увеличенный объем
памяти.
Генераторы выпускаются в четырех модификациях: 33611А, 33612А, 33621А,
33622А, отличающихся диапазоном частот и числом выходных каналов.
Основные узлы генераторов: опорный генератор, делитель (умножитель) частоты,
накапливающий сумматор, запоминающее устройство, ЦАП, фильтр нижних частот
(ФНЧ), компаратор, микропроцессор, схема интерфейсов, источник питания, клавиатура,
графический ЖК-дисплей.
Конструктивно генераторы выполнены в виде моноблока.
На передней панели генераторов расположены: разъем интерфейса USB,
графический ЖК-дисплей, клавиатура, разъем входа внешней синхронизации, выходные
разъемы каналов.
На задней панели генераторов расположены: вход/выход опорной частоты 10
МГц, гнездо замка Кенсингтон, вход внешней модуляции, вход внешнего запуска,
вентилятор обдува, разъемы интерфейсов LAN, USB, GPIB (опция), разъем сети питания.
Генераторы имеют ручку для переноски.
Общий вид генераторов представлен на рисунках 1 – 4.
Пломбированиегенераторовсигналовпроизвольнойформы33600A
не предусмотрено.
2

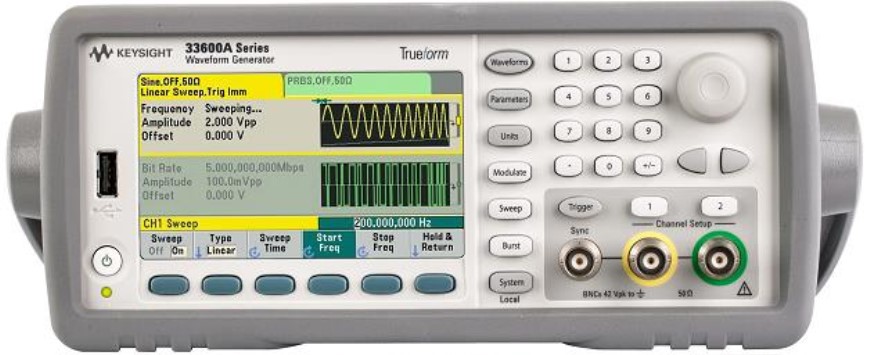

Рисунок 1 – Общий вид генераторов 33600A. Вид спереди. Светлый корпус

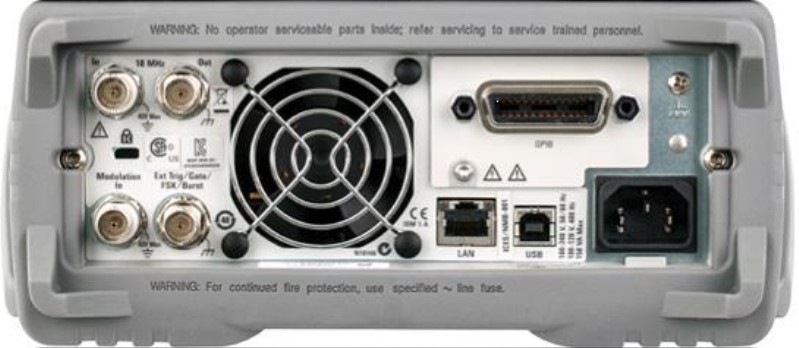

Рисунок 2 – Общий вид генераторов 33600A. Вид сзади. Светлый корпус

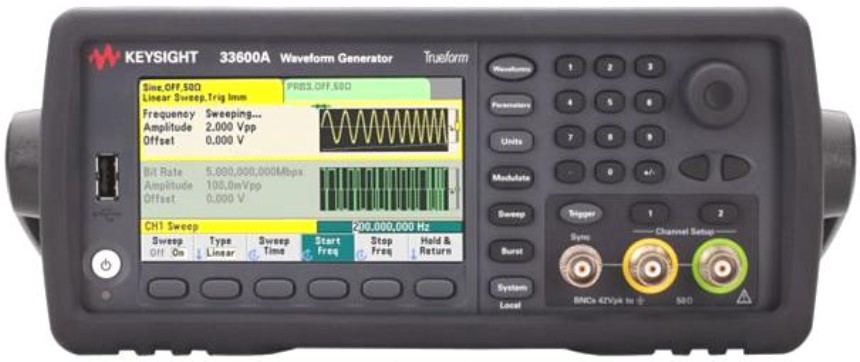

Рисунок 3 – Общий вид генераторов 33600A. Вид спереди. Темный корпус
3

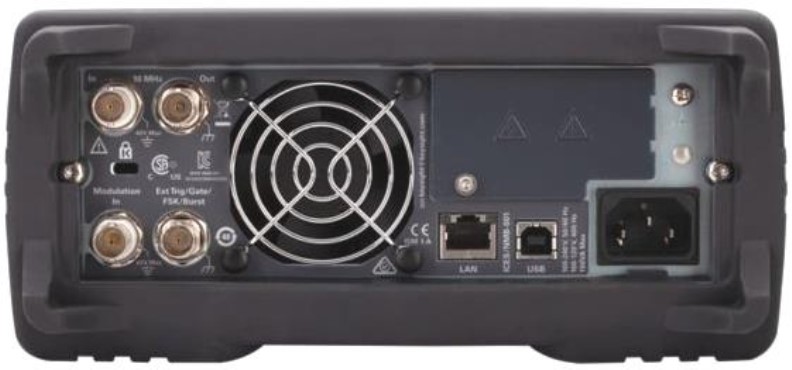

Рисунок 4 – Общий вид генераторов 33600A. Вид сзади. Темный корпус
Программное обеспечение
Генераторы работают под управлением встроенного программного обеспечения
(ПО).
ВстроенноеПО(микропрограмма)реализованоаппаратноиявляется
метрологически значимым. Метрологические характеристики генераторов нормированы с
учетом влияния встроенного ПО. Микропрограмма заносится в программируемое
постоянное запоминающее устройство (ППЗУ) генераторов предприятием-изготовителем
и недоступна для потребителя.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений – «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
33600 Series Firmware
Не ниже 2.02
–
Метрологические и технические характеристики
Таблица 2 – Виды выходных сигналов генераторов
НаименованиеЗначение
характеристики
выходных
стандартных
Виды
сигналов
форм
синусоидальный, прямоугольный, пилообразный, импульсный,
треугольный, гауссовский шум, псевдослучайная бинарная
последовательность, напряжение постоянного тока
Видывыходных
сигналов произвольных
форм (встроенныев
генератор)
кардиоида, экспоненциальный фронт, экспоненциальный срез,
гауссов импульс, гаверсинус (Haversine), функция Лоренца
(Lorentz), производная от функции Лоренца (D-Lorentz),
пилообразный с отрицательным наклоном (Negative Ramp),
кардинальный синус (sinc)
4
Значение
произвольный, с длиной записи до 4 млн. точек
(до 64 млн. точек с опцией MEM)
Продолжение таблицы 2
Наименование
характеристики
Вид выходного сигнала
(определяемый
пользователем)
Режимы работы
Виды модуляции
непрерывная генерация, модуляция, качание (свиппирование)
частоты, пакетный запускаемый, пакетный стробируемый
амплитудная (AM), частотная (FM), фазовая (PM), частотная
манипуляция (FSK), двоичная фазовая манипуляция (BPSK),
широтно-импульснаямодуляция(PWM),суммарная
(несущая+модуляция) модуляция (Sum)
Диапазон размаха выходного напряжения
на нагрузке 50 Ом, В
в режиме холостого хода, В
±(0,01∙U+0,001)
2)
±(0,01∙Uсм.+0,0025∙U+0,002)
2)
Таблица 3 – Амплитудные характеристики генераторов
Наименование характеристикиЗначение
Число выходных каналов
Выходной импеданс, Ом
33611А 33612А 33621А 33622А
1 2 1 2
50
от 0,001 до 10
1)
от 0,002 до 20
1)
Пределыдопускаемойабсолютной
погрешности установки размаха
выходного напряжения синусоидальной
формы на частоте 1 кГц, В
постоянного
±5
±10
абсолютной
постоянного
Диапазонустановки
напряжения смещения
- на нагрузке 50 Ом, В
- в режиме холостого хода, В
Пределыдопускаемой
погрешности установки
напряжения смещения, В
Примечания
1)
– для различных форм сигнала значение может быть равным или меньшим;
2)
– в нормальных условиях измерений. В рабочих условиях измерений температурный
коэффициент составляет 0,1/
С;
U – установленное значение выходного напряжения, В;
Uсм. – установленное значение постоянного напряжения смещения, В
1
Таблица 4 – Частотные характеристики генераторов
Наименование характеристикиЗначение
33611А33612А
Число выходных каналов1 2
33621А 33622А
1 2
Диапазон частот выходного сигналаот 1 мкГц до80 МГцот 1 мкГц до120 МГц
Разрешающаяспособностьпо
частоте, мкГц
Пределы допускаемой абсолютной
погрешностиустановкичастоты
выходного сигнала, Гц
±(1∙10
-6
∙F+15∙10
-12
)
1)
±(2∙10
-6
∙F+15∙10
-12
)
2)
±(0,1∙10
-6
∙F+15∙10
-12
)
3)
5
Продолжение таблицы 4
Наименование характеристикиЗначение
33611А33612А33621А33622А
Примечания
1)
– в нормальных условиях измерений;
2)
– в рабочих условиях измерений;
3)
– с опцией ОСХ в рабочих условиях измерений;
F – установленное значение частоты сигнала, Гц
от 0,01 до 99,99 с разрешением 0,01
не более 0,05
Таблица 5 – Характеристики выходных сигналов
Наименование характеристикиЗначение
Синусоидальный сигнал
Диапазон частот при размахе выходного
сигнала:
до 10 В включ.
до 8 В включ.
до 4 В включ.
от 1 мкГц до 60 МГц
от 1 мкГц до 80 МГц
от 1 мкГц до 120 МГц
1)
Неравномерность АЧХ относительно
частоты 1 кГц в диапазоне частот:
до 10 МГц, дБ
св. 10 до 60 МГц, дБ
св. 60 до 80 МГц, дБ
св. 80 до 120 МГц, дБ
Размах выходного
сигнала 1 В
±0,10
±0,20
±0,30
±0,40
1)
Размах выходного
сигнала свыше 1 В
±0,10
±0,25
±0,40
±0,50
1)
Прямоугольный и импульсный сигналы
Диапазон частот при размахе выходного
сигнала:
до 10 В включ.
до 4 В включ.
от 1 мкГц до 50 МГц
от 1 мкГц до 100 МГц
1)
Длительность фронта и среза:
прямоугольный сигнал
импульсный сигнал
Минимальная длительность импульса, нс
Размах выходного
сигнала до 4 В включ.
2,9 нс
от 2,9 нс до 1 мс
Размах выходного
сигнала до 4 В включ.
5 с разрешением 1 пс
Размах выходного
сигнала свыше 4 В
4 нс
от 3,3 нс до 1 мс
Размах выходного
сигнала свыше 4 В
8 с разрешением 1 пс
Диапазонустановкикоэффициента
заполнения, %
Пилообразный и треугольный сигнал
от 1 мкГц до 800 кГц
от 0 до 100 с разрешением 0,1
Диапазон частот
Симметричность, %
Нелинейность при амплитуде выходного
сигнала в диапазоне от 5 до 95 %, %
Гауссовский шум
Диапазон частот при размахе выходного
сигнала:
до 10 В включ.
до 8 В включ.
до 4 В включ.
от 1 мкГц до 60 МГц
от 1 мкГц до 80 МГц
от 1 мкГц до 120 МГц
1)
6
Продолжение таблицы 5
Наименование характеристикиЗначение
Псевдослучайная бинарная последовательность
Скорость передачи данных (битрейт) при
размахе выходного сигнала:
до 10 В включ.
до 4 В включ.
Длина последовательности
от 1 мбит/с до 100 Мбит/с с разрешением 1 мбит/с
от 1 мбит/с до 200 Мбит/с с разрешением 1 мбит/с
2
m
–1, где m число от 3 до 32
Сигнал произвольной формы
от 32 до 4 млн. (64 млн.)
2)
Длина записи, точек
Частота дискретизации:
модификации 33611А/33612А
модификации 33621А/33622А
Разрешение по уровню, бит
от 1 мкГц до 660 МГц
от 1 мкГц до 1 ГГц
14
Характеристики амплитудной модуляции (АМ)
Коэффициент АМот 0 до 120 % с разрешением 0,01 %
Характеристики частотной модуляции (FM)
Девиация
модификации 33611А/33612А
модификации 33621А/33622А
от 1 мкГц до 40 МГц
от 1 мкГц до 60 МГц
Характеристики фазовой модуляции (PM)
Девиация, градусовот 0 до 360 с разрешением 0,1
Характеристики широтно-импульсной модуляции (PWM)
Девиация, %от 0 до 100 с разрешением 0,01
Примечания
1)
– для модификаций 33621А, 33622А;
2)
– с опцией MEM
Параметры дисплея
Таблица 6 – Основные технические характеристики
Наименование характеристики
Значение
цветной ЖК TFT, диагональ 4,3 дюйма,
разрешение 480 на 272 точек
от 100 до 240 или от 100 до 120
50/60 или 400
272,3
212,8
88,3
3,5
от +18 до +28
80
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм,
(длина×ширина×высота)
Масса, кг
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
Средний срок службы, лет
Средняя наработка на отказ, ч
от 0 до +55
80
10
10 000
7
Опция модернизации: увеличение памяти с 4 млн. точек на канал до 64 млн.
точек на канал для одноканального и двухканального генератора соответственно
Опция модернизации: улучшенная стабильность опорного генератора
Таблица 7 – Опции генераторов
Описание опции
Увеличение памяти с 4 млн. точек на канал до 64 млн. точек на канал
Воспроизведение IQ сигналов (только 33612А и 33622А)
Опция модернизации: воспроизведение IQ сигналов (только 33612А и 33622А)
Опция безопасности (защита файлов)
Опция модернизации: установка опция безопасности (защита файлов)
Улучшенная стабильность опорного генератора
Обозначени
е опции
МЕМ
336МЕМ1U
и
336МЕМ2U
IQP
336IQPU
SEC
3336SECU
OCX
33600U-
OCX
336BW1U и
336BW2U
3446GPBU
Опция модернизации: увеличение полосы частот генератора до 120 МГц для
одноканального и двухканального генератора соответственно
Опция модернизации: установка интерфейса GPIB
Знак утверждения типа
наносится на лицевую панель приборов способом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
–
1 шт.
Обозначение
Количество
Таблица 8 – Комплектность средства измерений
Наименование
Генератор сигналов произвольной формы 33600A
(модификация по заказу)
Кабель питания
Кабель USB
Руководство по эксплуатации
Методика поверки
–
–
–
МП 206.1-018-2020
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 206.1-018-2020 «Генераторы сигналов произвольной
формы 33600A. Методика поверки», утвержденному ФГУП «ВНИИМС» 20.02.2020 г.
Основные средства поверки:
- частотомеры электронно-счетные 53131A, 53132A, 53181A (регистрационный
номер в Федеральном информационном фонде № 26211-03);
- мультиметр 3458А (регистрационный номер в Федеральном информационном
фонде № 77012-19);
- блоки измерительные ваттметров E4416A, E4417A, N1911A, N1912A, N1913A,
N1914A, N8262A (регистрационный номер в Федеральном информационном фонде
№ 57386-14);
- преобразователи измерительные E9300A (Н24, Н25), E9301A, E9304A (Н18, Н19,
(регистрационный номер в
Н20), E9300B, E9301B (Н01, Н50), E9300H, E9301H
Федеральном информационном фонде № 57387-14).
Допускаетсяприменениеаналогичныхсредств
поверки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
8
Нормативныеитехническиедокументы,устанавливающиетребованияк
генераторам сигналов произвольной формы 33600A
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от
31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для
средств измерений времени и частоты»
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Penang, Malaysia
Телефон (факс): +60-04-643-0611 (+60-04-641-5091)
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
(ООО «Кейсайт Текнолоджиз»)
Адрес: 115054, г. Москва, Космодамианская наб., д. 52, стр. 3
Телефон (факс): +7 495 797 3900 (+7 495 797 3901)
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-Mail: office@vniims.ru,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
