ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Пресс гидравлический автоматический ADR-Auto 250/25 kN

Назначение средства измерений

Пресс гидравлический автоматический ADR-Auto 250/25 kN (далее - пресс) предназначен

для измерений силы, возникающей при деформации образца, в процессе определения механиче-

ских характеристик строительных материалов (предела прочности на сжатие и на изгиб цемент-

но-бетонных изделий и строительных камней всех типов).

Описание средства измерений

Принцип действия пресса заключается в деформировании испытываемого образца, раз-

мещаемого между пластинами подвижной и неподвижной траверс и измерении силы, необхо-

димой для сжатия или изгиба образца при испытаниях его на прочность. Силовой узел 1 (на

рисунке 1 - левый) предназначен для испытаний образцов на сжатие при малых нагрузках и изгиб,

силовой узел 2 (на рисунке 1 – правый) – для испытаний на сжатие при больших нагруз-ках. При

испытаниях на изгиб образец размещается в специальном приспособлении, входящем в комплект

пресса. Для обеспечения мер безопасности при испытаниях образцов строительных материалов

силовой узел 2 закрыт металлическим кожухом с дверцей.

Конструктивно пресс состоит из силового блока и пульта управления. В основании сило-

вого блока размещен гидравлический привод, передающий нагрузку на два силовых узла, пред-

ставляющих собой двухколонные рамы, верхние части которых являются неподвижными тра-

версами, а подвижные траверсы перемещаются вдоль колонн. В верхней части блока управле-

ния расположен дисплей и пульт управления.

Измерение приложенной к образцу нагрузки производится тензометрическим датчиком

силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой

нагрузке. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразова-

тель, после обработки данных микропроцессором результаты выводятся на дисплей пульта

управления. Скорость подачи нагрузки регулируется пневмоприводом и задается с пульта

управления.

Общий вид пресса с указанием мест нанесения знака утверждения типа и пломбирования

приведен на рисунке 1.

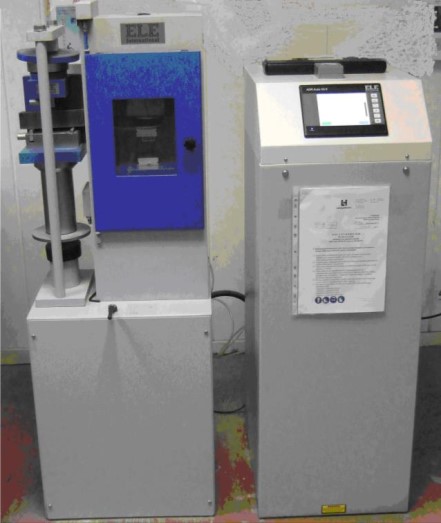

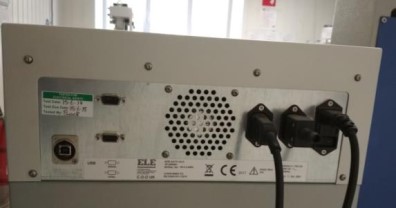

Рисунок 1 - Общий вид пресса гидравлического автоматического ADR-Auto 250/25 kN

(слева – силовой блок с пультом управления, справа – задняя верхняя часть пульта управления)

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры испытания:

скорость нагружения и величину нагрузки. Прямого доступа к ПО нет.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню «низкий» по Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ADR-Auto

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма

исполняемого кода)

Таблица 1 - Идентификационные данные ПО

Controller Version 1.06,

HMI Version 1.02

Место нанесения знака

утверждения типа

Место расположения

пломбы

Значение

Диапазон измерений силы, кН

от 3 до 250

Пределы допускаемой относительной погрешности измерений силы, %

±1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики пресса

Наименование характеристики

Значение

Диапазон задаваемой скорости нагружения, кН/с

от 0,02 до 5,0

Точность поддержания задаваемой скорости нагружения, начиная с

0,2 наибольшей предельной нагрузки до нагрузки, разрушающей

образец, %

± 25

Наибольшее расстояние между траверсами, мм, не менее

205

Габаритные размеры, мм, не более:

- силовой блок:

длина

ширина

высота

- trial управления:

длина

ширина

высота

355

450

1230

480

400

1050

Рабочие условия применения:

-температура окружающего воздуха, °С

- относительная влажность, %, не более

от +15 до +35

Таблица 3 – Основные технические характеристики пресса

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ADR-Auto250/25.2018.001РЭ в ле-

вом нижнем углу типографским способом и на верхней поверхности блока управления пресса

слева от дисплея в виде наклеиваемой плёнки.

Комплектность средства измерений

Обозначение

1 Пресс гидравлический автоматиче-

ский ADR-Auto 250/25 kN

в составе

- силовой блок с устройством для

испытаний на сжатие

серийный № 1883-5-1300

1 шт.

- силовой блок с устройством для

испытаний на изгиб

серийный № 1013-1-3289

1 шт.

- пульт управления

серийный № 1913-3-0583

1 шт.

2 Эксплуатационная документация, в

том числе:

паспорт

- методика поверки

651-19-002 МП

1 экз.

3 Комплект аксессуаров:

- приспособление для испытаний на

изгиб

номер по каталогу 37-6130

1 шт.

Таблица 4 – Комплектность пресса

Наименование

Количество

1 шт.

- руководство по эксплуатации прес-

са гидравлического автоматического

ADR-Auto 250/25 kN

1 экз.

ADR-Auto250/25.2018.001РЭ

ADR-Auto250/25.2018.001ПС

- приспособление для испытаний на

изгиб

номер по каталогу 37-6140

1 шт.

Поверка

осуществляется по документу 651-19-002 МП «ГСИ. Инструкция. Пресс гидравлический авто-

матический ADR-Auto 250/25 kN. Методика поверки», утвержденному ФГУП «ВНИИФТРИ»

21.02.2019 г.

Основные средства поверки:

- динамометр электронный АЦД/1С, регистрационный номер 50803-12 в Федеральном

информационном фонде, перекрывающие диапазон измерений силы (от 3 до 250) кН, пределы

допускаемой относительной погрешности ±0,24 %;

- секундомер механический СОСпр-2б-2, регистрационный номер 11519-11 в Федераль-

ном информационном фонде, пределы допускаемой абсолютной погрешности измерений ±1 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемого пресса с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска повери-

тельного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к прессу гидравлическому авто-

матическому ADR-Auto 250/25 kN

ГОСТ 8.640-2014 Государственная система обеспечения единства измерений (ГСИ).

Государственная поверочная схема для средств измерений силы

Изготовитель

Компания «ELE International», Великобритания

Адрес: Chartmoor Road, Chartwell Business Park,

Leighton Buzzard, Bedfordshire, LU7 4WG, England

Телефон: +44 (0) 870 777 7727

Факс: +44 (0) 1525 249249

Е-mail: ele@eleint.co.uk http://www.ele.com

Заявитель

Общество с ограниченной ответственностью «Холсим (Рус)» (ООО «Холсим (Рус)»)

ИНН 6441025673

Юридический (почтовый) адрес: 412902, Саратовская обл.,г. Вольск, ул. Цементников, д. 1

Тел./факс: (84593) 6-81-01, 7-42-13

Web-сайт: https://lafargeholcimrus.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно–

исследовательский институт физико–технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р–н, город Солнечногорск, п/о Мен-

делеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: www.vniiftri.ru

E–mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» в области обеспечения единства измерений

для выполнения работ и (или) оказания услуг по испытанию средств измерений в целях утвер-

ждения типа № 30002-13 от 11.05.2018 г.
