Номер госреестра:
79837-20
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
ALI RIZA USTA A3TY
Производитель:
Фирма "ALI RIZA USTA TANKER SAN. VE TIC. LTD. STI", Турция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
NP9A3TYSTCH042304
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 8
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1922
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна ALI RIZA USTA A3TY
Назначение средства измерений
Полуприцеп-цистерна ALI RIZA USTA A3TY (далее - ППЦ) предназначена для
измерений объема, кратковременного хранения и транспортирования нефтепродуктов.
Описание средства измерений
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя
уровняналива,соответствующегоопределенномуобъемунефтепродукта.Слив
нефтепродукта производится самотеком.
Конструктивно ППЦ состоит из следующих основных частей:
- цистерны;
- электрооборудования;
- противопожарных средств;
- технологического оборудования;
- шасси.
Цистернапредставляетсобойстальнуюсварнуюемкость,имеющуюв
поперечном сечении круглую форму. Внутри цистерны имеются перегородки-волнорезы с
отверстиями-лазами. Цистерна состоит из четырех герметичных секций. Каждая секция
является мерой полной вместимости и оборудована горловиной круглой формы.
Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-
слива нефтепродуктов и включает в себя:
- съемные крышки горловин с наливным отверстием и дыхательным клапаном;
- клапаны донные;
- краны шаровые;
- раздаточные рукава.
На боковых сторонах и сзади ППЦ имеются надписи «Огнеопасно», знак
ограничения скорости и знаки с информационными табличками для обозначения
транспортного средства, перевозящего опасный груз.
Общий вид ППЦ представлен на рисунке 1.
2
Рисунок 1 – Общий вид ППЦ
Схема пломбировки от несанкционированного изменения положения указателя
уровняналива,обозначениеместнанесениязнакаповеркипредставлены
на рисунках 2 и 3.

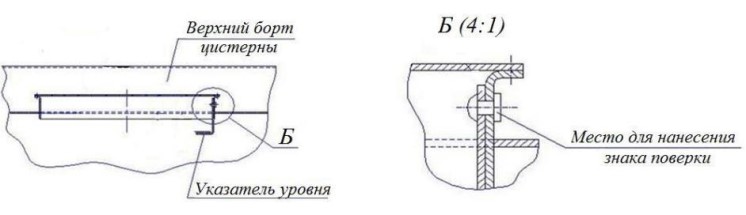

Рисунок 2 – Схема пломбировки от несанкционированного изменения положения
указателя уровня налива, обозначение места нанесения знака поверки

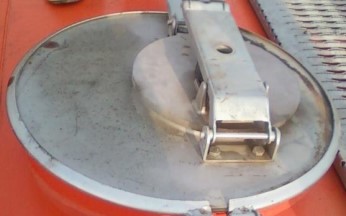

Рисунок 3 – Обозначение места нанесения знака поверки
Программное обеспечение
отсутствует
Место для нанесения
знака поверки
3
Метрологические и технические характеристики
Значение
4
30080
9130
6790
6870
7290
±1,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Количество секций
Номинальная вместимость ППЦ, дм
3
Номинальная вместимость секций (начиная от кабины водителя), дм
3
секция 1
секция 2
секция 3
секция 4
Разность между номинальной и действительной вместимостью ППЦ, %, не
более
Пределы допускаемой относительной погрешности ППЦ, %
±0,4
Значение
7000
33500
Таблица 2 – Основные технические характеристики
Наименование характеристики
Масса в снаряженном состоянии, кг, не более
Полная масса, кг, не более
Условия эксплуатации:
температура окружающей среды, ºС
Средний срок службы, лет, не менее
от -40 до +45
10
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Полуприцеп-цистерна
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
Количество
Обозначение
ALI RIZA USTA A3TY
(заводской номер NP9A3TYSTCH042304)
Инструменты и принадлежности
Паспорт
-
1 компл.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких
нефтепродуктов. Методика поверки.
Основные средства поверки:
- рабочий эталон 2-го разряда по Государственной поверочной схеме для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости (часть 1) (утверждена
Приказом Росстандарта от 07.02.2018 №256), регистрационный номер 20570-03.
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке, на заклепку, проходящую
через стенку горловины и указатель уровня налива (рисунок 2), и на табличку,
закрепленную на крышке горловины ППЦ (рисунок 3).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
4
Нормативныеитехническиедокументы,устанавливающиетребованияк
полуприцепу-цистерне ALI RIZA USTA A3TY
Приказ Росстандарта от 07.02.2018 №256 «Об утвержлении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема
жидкости и вместимости при статических измерениях, массового и объемного расходов
жидкости»
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика
поверки
Техническая документация фирмы-изготовителя
Изготовитель
(«ALI RIZA
USTA TANKER SAN. VE TIC. Ltd. ŞTI»), Турция
Адрес: Ankara Adana Cevre Yolu 4, Km KARATAY / KONYA / TURKIYE
Телефон/факс: +90-(332)-342-60-00
Web-сайт: www.alirizausta.com.tr
E-mail: info@alirizausta.com
Заявитель
ИндивидуальныйпредпринимательТолкачеваНадеждаФедоровна
(ИПТолкачева Н.Ф.)
ИНН 701736787733
Адрес: Россия, 634021, г. Томск, пр. Фрунзе, д.123/1, кв.31
Телефон: (3822) 46-00-10, 46-00-55
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ»)
Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17-а
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, голосовой портал: (3822) 71-37-
17
Web-сайт: tomskcsm.ru, томскцсм.рф
E-mail: tomsk@tcsms.tomsk.ru
Аттестат аккредитации ФБУ «Томский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30113-13 от 03.06.2013.
