Номер госреестра:
79829-20
Наименование СИ:
Плотномеры
Обозначение типа:
МД-02
Производитель:
Общество с ограниченной ответственностью "ПТЦ Внедрение" (ООО "ПТЦ Внедрение"), г. Казань, Республика Татарстан
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 24
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1912
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Плотномеры МД-02
Назначение средства измерений
Плотномеры МД-02 (далее - плотномеры) предназначены для измерения плотности
нефти, нефтепродуктов, газового конденсата, углеводородных жидкостей и других
однородных и стабильных жидкостей, а также для проведения калибровки и поверки
поточных преобразователей плотности жидкости в условиях эксплуатации.
Описание средства измерений
Принцип действия плотномеров основан на измерении силы тока соленоида,
необходимого для приведения магнитного поплавка, погруженного в жидкость, в состояние
безразличного равновесия. Плотность жидкости соответствует силе тока.
Плотномеры состоят из первичного преобразователя, который одновременно
выполняет функции герметичного и теплоизолированного пробоотборного устройства;
вторичного преобразователя, осуществляющего управление и обработку сигналов. В
лаборатории первичный преобразователь подключается к вторичному преобразователю,
персональному компьютеру и производится измерение плотности, температуры и давления
отобранной пробы жидкости.
Измерительная камера плотномеров располагается внутри теплоизолированного
корпуса с выведенными наружу входным и выходным штуцерами для отбора пробы
жидкости. В верхней части измерительной камеры имеется отверстие, в которое вставляется
кассета со сменным стеклянным поплавком, в хвостовик которого запаян постоянный
магнит. Конструкция кассеты позволяет свободно перемещаться поплавку в осевом
направленииподвоздействиемэлектромагнитногополякатушексоленоидови
выталкивающей силы жидкости. Свободный ход поплавка ограничен снизу подпятником,
сверху кассетой. Блок соленоидов и датчики давления и температуры электрически связаны с
блоком вторичного преобразователя. Блок вторичного преобразователя подсоединяется к
компьютеру исетивнешнего питания.Снятие показанийосуществляетсячерез
интерфейсную программу, работающую на персональном компьютере.
2

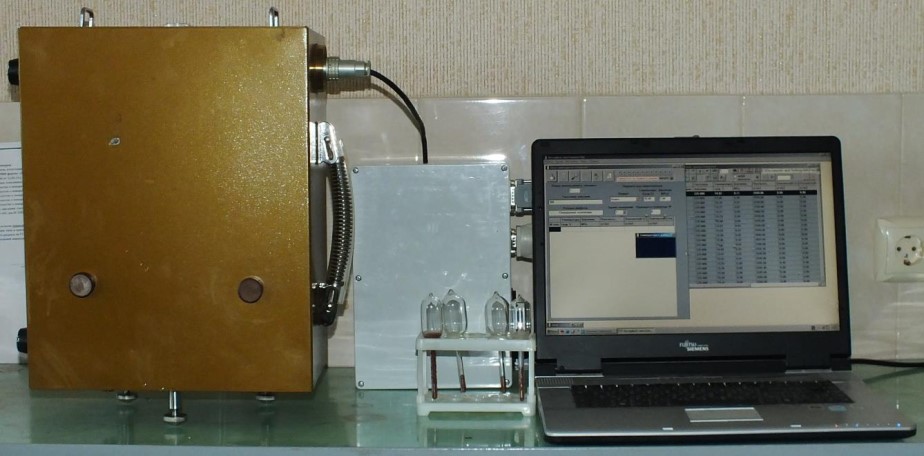

Рисунок 1 - Общий вид плотномера МД-02

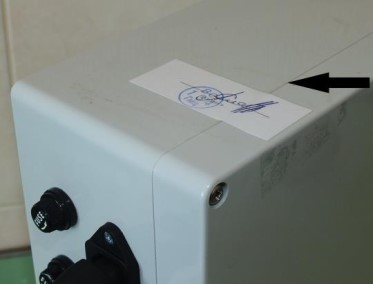

Рисунок 2 - Место пломбирования плотномера МД-02
Программное обеспечение
Программа «Интерфейс плотномера МД», выполняемая на компьютере, предназначена для
осуществления работы с плотномерами типа МД-02. Программа реализует следующие
функции:
-запуск измерений плотности;
-вычисление и индикацию результатов измерения плотности;
- приведение результатов измерения плотности по температуре и давлению в
соответствии с Р 50.2.076-2010 «ГСИ. Рекомендации по метрологии. Плотность нефти и
нефтепродуктов. Методы расчета. Программа и таблицы приведения»;
-индикацию текущих значений температуры и давления жидкости в рабочей камере
плотномеров;
-сохранение результатов измерения плотности, температуры, давления в архиве;
-формирование графика изменения температуры и давления в процессе последнего
измерения плотности;
-работа с архивом измерений (поиск, удаление записей, составление и печать
протоколов, установленной формы);
-индикация вспомогательных параметров работы контроллеров плотномеров (работа
внутреннего термостата, событий всплытия поплавка в процессе измерения плотности);
-ввод и сохранения калибровочных коэффициентов каналов измерения температуры и
давления, а также и калибровочных коэффициентов поплавков;
-проведение тестирования работоспособности контроллера.
3
Программа контроллера плотномеров является встроенным и выполняет функции
первичной обработки сигналов и управления блоком соленоидов. Взаимодействие с
контроллером производится через последовательный порт компьютера.
Программное обеспечение не влияет на метрологические характеристики средства
измерений. Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Идентификационные данные плотномеров приведены в таблице 1.
Таблица 1
–
Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
MD
Номер версии (идентификационный номер ПО)
1
Цифровой идентификатор ПО
fa2066c5ec5ca0a556ee2764318cf79f
Другие идентификационные данные
-
Программное обеспечение плотномеров содержит в себе настроечный файл с
данными заводской калибровки. Данный файл не может быть модифицирован или загружен
через какой-либо интерфейс на уровне пользователя.
Метрологические и технические характеристики
Метрологические (в том числе показатели точности) характеристики плотномеров
приведены в таблице 2.
Таблица 2
–
Метрологические характеристики
Наименование характеристики
Значение
от 600 до 1000
Диапазон измерений плотности, обеспечиваемый
набором поплавков, кг/м
3
Пределы допускаемой абсолютной погрешности при
измерении плотности, кг/м
3
Диапазон измерений температуры,
С
± 0,1
от + 5 до + 50
(от + 5 до + 70) *
± 0,05
от 0,01 до 10
± 0,5
Пределы допускаемой абсолютной погрешности канала
измерения температуры,
С
Диапазон измерений давления (избыточного), МПа
Пределы допускаемой приведенной погрешности канала
измерения давления, % от верхнего предела измерений
* - специальное исполнение.
Технические характеристики плотномеров приведены в таблице 3.
Значение
150
4
0,45
Таблица 3 – Основные технические характеристики
Наименование характеристики
Верхний предел кинематической вязкости измеряемой
жидкости, мм
2
/с, не более
Режим измерений - циклический, продолжительность одного
цикла, мин, не более
Вместимость измерительной камеры, дм
3
, не более
Напряжение сети переменного тока с частотой (50 ± 1) Гц, В
220
+22
-33
12
Потребляемая мощность, В
А, не более
Длина рукавов, м, не менее
1,0
4
от + 10 до + 35
от 30 до 80
от 84 до 106,7
Значение
330 х 200 х 440
265 х 185 х 95
15,0
2,0
Обыкновенное
Наименование характеристики
Габаритные размеры, мм, не более:
- преобразователя
- контроллера
Масса, кг, не более:
- преобразователя
- контроллера
Исполнение, маркировка
Условия эксплуатации:
- температура окружающего воздуха,
С:
- относительная влажность при t = 30
С, %
- атмосферное давление, кПа
Знак утверждения типа
наносится на маркировочную табличку плотномеров в виде голографической наклейки и на
титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
Количество
1 экз.
1 экз.
1 экз.
1 экз.
1 комплект
Таблица 4 – Комплектность средства измерений
Наименование
Плотномеры в следующем составе:
- преобразователь
- контроллер
- компьютер
- прикладная программа на диске
- набор поплавков
Вспомогательное оборудование:
а) набор резервных поплавков;
б) присоединительные рукава высокого давления;
в) магнитный фильтр с дренажным вентилем;
г) переходник с дренажным вентилем;
д) набор переходников с трубной резьбой 1/2";
е) ключи специальные;
ж) набор для промывки (воронка и указатель уровня).
ПЛОТНОМЕРЫ МД-02. Руководство по эксплуатации.
ГСИ. Плотномеры МД-02. Методика поверки
ХТ8.00.00.00РЭ
МП 1139-6-2020
1 комплект
2 экз.
1 экз.
1 экз.
1 экз.
2 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 1139-6-2020 «ГСИ. Плотномеры МД-02.
Методикаповерки»,утвержденнойВНИИР-филиаломФГУП«ВНИИМим.Д.И.
Менделеева» 24.08.2020 г.
Основные средства поверки:
- вторичный эталон единицы плотности - установка для передачи единицы
плотности в потоке с суммарной погрешностью не более 0,05 кг/м
3
, в соответствии
Государственной поверочной схемой для средств измерений плотности, утвержденной
приказомФедеральногоагентствапотехническомурегулированиюиметрологии
от 01.11.2019 № 2603;
- рабочий эталон 1 разряда в соответствии с Государственной поверочной схемой
для средств измерений избыточного давления до 4000 МПа, утвержденной приказом
Федерального агентства по техническому регулированию и метрологии от 29.06.2018 г.
№ 1339;
- рабочий эталон единицы температуры 1 разряда в соответствии с ГОСТ 8.558-2009.
5
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к плотномерам
МД-02
Государственная поверочная схема для средств измерений плотности (утверждена
приказом Федерального агентства по техническому регулированию и метрологии от
01.11.2019 № 2603).
Государственная поверочная схема для средств измерений избыточного давления
до 4000МПа,утвержденная приказомФедерального агентствапо техническому
регулированию и метрологии от 29.06.2018 г. № 1339.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Техническиеусловия«ПлотномерыМД-02.Техническиеусловия
ТУ4215-001-33859387-2020.
Изготовитель
Обществосограниченнойответственностью«ПТЦВнедрение»
(ООО «ПТЦ Внедрение»)
ИНН: 1656060742
Адрес:420032,РоссийскаяФедерация,РеспубликаТатарстан,г.Казань,
ул. Гладилова, д.21
Телефон : + 7 (843) 297-28-39
Web-сайт: www.plotnomer.info
E-mail: info@plotnomer.info
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии – филиал
предприятия«Всероссийский
Д.И. Менделеева» (ВНИИР -
научно-
филиал
Федеральногогосударственногоунитарного
исследовательский институт метрологии им.
ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7А
Телефон: +7 (843) 272-70-62. Факс: +7 (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Регистрационный номер RA.RU.310592 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50309-12 | Плотномеры автоматические | VIDA | Фирма "Instrumentation Scientifique de Laboratoire" (ISL), Франция | 2 года | Перейти |
| 12558-90 | Плотномеры радиоизотопные двухлучевые | ПPДЛ-1 | Опытный завод СКБ РТ ИЯФ АН Уз. (радиационной техники института ядерной физики), Узбекистан, г.Ташкент | 1 год (ГОСТ 8.002-71) | Перейти |
| 23500-08 | Плотномеры портативные | DM-230 | АО "LEMIS BALTIC", Латвия | 1 год | Перейти |
| 51945-12 | Плотномеры | Sarasota | Фирма "Thermo Process Instruments L.P., a Subsidiary of Thermo Fisher Scientific", США | 1 год | Перейти |
| 39851-08 | Плотномеры газа | ППГ | ЗАО "Авиатех", г.Арзамас | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
