Номер госреестра:
79820-20
Наименование СИ:
Анализаторы микропланшетные
Обозначение типа:
STAR
Производитель:
Фирма "BMG LABTECH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 14
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1912
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы микропланшетные STAR
Назначение средства измерений
Анализаторы микропланшетные STAR (далее по тексту - анализаторы) предназначены
для измерений массовой концентрации неорганических и органических примесей в жидких
пробах.
Описание средства измерений
Принцип действия фотометрического канала анализаторов основан на измерении от-
ношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Принцип действия флуориметрического канала основан на измерении интенсивности световых
потоков от исследуемых объектов, возникающих при воздействии возбуждающего оптического
излучения выделенного спектрального диапазона, регистрируемых оптическими приемниками.
Анализаторы представляют собой стационарные настольные лабораторные приборы с
отдельно устанавливаемым компьютером.
Анализаторы микропланшетные STAR представлены
PHERAstar FSX, CLARIOstar, CLARIOstar Plus, POLARstar
моделями PHERAstar FS,
Omega, FLUOstar Omega,
SPECTROstar Omega, SPECTROstar Nano.
Анализаторы моделей PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar Plus,
POLARstar Omega, FLUOstar Omega могут включать в себя как оба канала, так и только флуо-
риметрический канал в зависимости от комплектации. Анализаторы моделей SPECTROstar
Omega и SPECTROstar Nano комплектуются только фотометрическим каналом.
Дополнительно анализаторы PHERAstar FS, PHERAstar FSX, CLARIOstar, CLARIOstar
Plus, POLARstar Omega, FLUOstar Omega могут включать в себя канал люминесценции, пред-
назначенный для определения относительной интенсивности люминесценции исследуемых
объектов.
Напереднейпанелианализаторовимеетсякнопкауправлениявыдвигани-
ем/вдвиганием каретки для планшеты с образцами.
При помощи микропроцессорной системы анализаторов производится обработка сиг-
налов от фотоприёмников всех каналов и передача данных в автономное ПО, установленное на
внешнем компьютере, где производится вычисление содержания определяемых веществ с ис-
пользованием предварительно установленной градуировочной характеристики.
Пломбирование анализаторов не предусмотрено. Общий вид анализаторов и место
нанесения знака поверки приведены на рисунке 1.
2

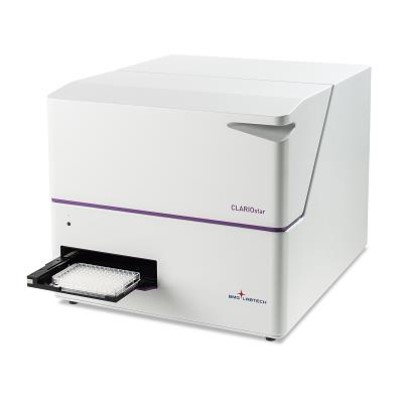

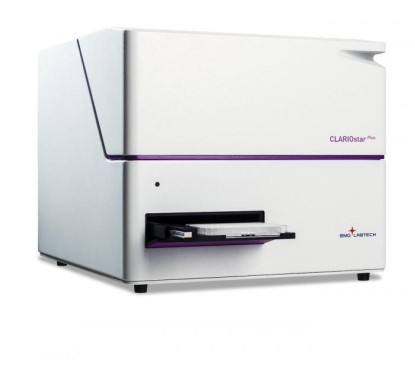

Рисунок 2 - Общий вид анализаторов микропланшетных STAR моделей CLARIOstar,
CLARIOstar Plus

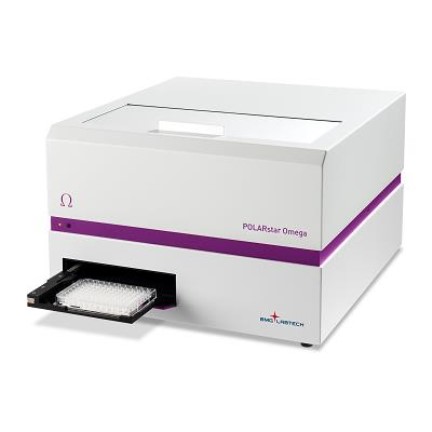

Рисунок 3 - Общий вид анализаторов микропланшетных STAR моделей POLARstar
Omega, FLUOstar Omega
Наименование модели анализатора
Место нанесения знака поверки
Наименование модели анализатора
Место нанесения знака поверки
Наименование модели анализатора
Место нанесения знака поверки

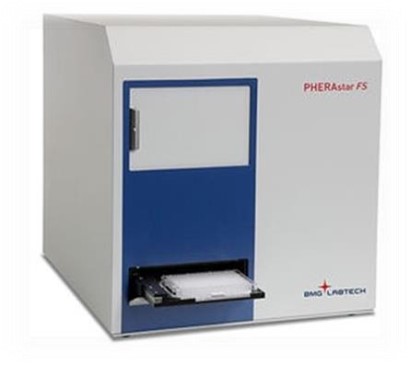

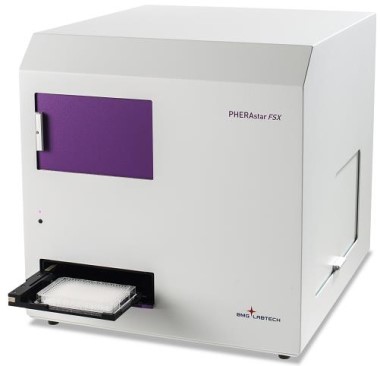

Рисунок 1 - Общий вид анализаторов микропланшетных
STAR
моделей PHERAstar FS,
PHERAstar FSX
3
Программное обеспечение
АнализаторыоснащенывстроеннымиавтономнымПОOmega,PHERAstar,
CLARIOstar, SPECTROstar Nano, Mars (автономное ПО поставляется с анализатором соответ-
ствующей модели).
Идентификационные данные ПО приведены в таблицах 1 и 2.
Все встроенное и автономное ПО является метрологически значимым.
Встроенное ПО осуществляет управление прибором, снятие результатов измерений и
передачу этих результатов в автономное ПО.
Автономное ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano выполняет
следующие функции:
- управление анализатором;
- настройку режимов работы;
- получение данных;
- проведение диагностических проверок анализатора.
Автономное ПО Mars осуществляет обработку и хранение результатов измерений.
Уровень защиты автономных ПО Omega, PHERAstar, CLARIOstar, SPECTROstar Nano,
Mars от непреднамеренных и преднамеренных изменений соответствует уровню «средний»,
уровень защиты встроенного ПО – «средний» по Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Наименование модели анализатора
Место нанесения знака поверки

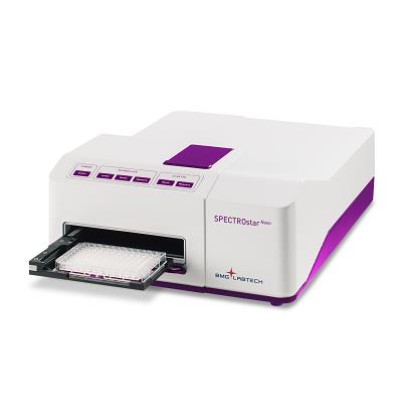

Рисун
ок 4 - Общий вид анализаторов STAR моделей SPECTROstar Omega, SPECTROstar Nano
4
Идентифика-
ционные дан-
ные (призна-
ки)
Значение
Модель ана-
лизатора
POLARstar
Omega, FLU-
Ostar Omega,
SPECTROstar
Omega
PHERAstar
FS,
PHERAstar
FSX
CLARIOstar,
CLARIOstar
Plus
SPECTROstar
Nano
Все вышепри-
веденные мо-
дели
Идентифика-
ционное
наименование
ПО
Omega
PHERAstar
CLARIOstar
SPECTROstar
Nano
Mars
Номер версии
(идентифика-
ционныйно-
мер) ПО
Не ниже 5.5
Не ниже 5.4
Не ниже 5.6
Не ниже 5.5
Не ниже 3.40
Цифровой
идентифика-
тор ПО
-
-
-
-
-
Таблица 1 - Идентификационные данные программного обеспечения Omega, PHERAstar,
CLARIOstar, SPECTROstar Nano, Mars
Таблица 2 - Идентификационные данные встроенного программного обеспечения
Идентификаци-
онные данные
(признаки)
Значение
Модель анализа-
тора
POLARstar Ome-
ga, FLUOstar
Omega, SPEC-
TROstar Omega
PHERAstar FS,
PHERAstar FSX
CLARIOstar,
CLARIOstar Plus
SPECTROstar
Nano
Идентификаци-
онноенаимено-
вание ПО
Встроенное про-
граммное обес-
печение Omega
Встроенное
программное
обеспечение
PHERAstar
Цифровой иден-
тификатор ПО
Встроенное
программное
обеспечение
CLARIOstar
Встроенное
программное
обеспечение
SPECTROstar
Nano
НомерверсииНе ниже 1.50Не ниже 1.22Не ниже 1.30Не ниже 1.20
(идентификаци-
онныйномер)
ПО
---
-
5
Наименование характеристики
Значение
±0,03
±0,06
Метрологические и технические характеристики
Таблица 3 – Метрологические характеристики
от 220 до 1000
от 0,04 до 2,0
±1,0
от 320 до 740
100
10
от 320 до 740
Фотометрический канал
Спектральный диапазон, нм:
Диапазон измерений оптической плотности, Б
Пределы допускаемой абсолютной погрешности измерения оптической
плотности, Б, в диапазоне:
от 0,04 до 1,0 Б включ.
св. 1,0 до 2,0 Б
Пределы допускаемой абсолютной погрешности установки длин волн, нм
Канал флуоресценции
Спектральный диапазон монохроматоров возбуждения/регистрации флуо-
ресценции, нм
Предел обнаружения (по антрацену, длина волны возбуждения λ
воз
=375
нм, длина волны регистрации λ
рег
=420 нм), нг/см
3
Относительное СКО выходного сигнала (по интенсивности флуоресцен-
ции антрацена концентрации С=5 мкг/см
3
, λ
воз
=375 нм, λ
рег
=420 нм, число
повторов n=10), %, не более
Канал люминесценции
Спектральный диапазон монохроматоров регистрации люминесценции,
нм
Диапазон показаний, ед. люм.
от 0 до
260 000
Таблица 4 - Основные технические характеристики
Наименование характеристики
Значение
9
Время анализа планшета с 96 лунками по флуориметрическому каналу,
с, не более
Напряжение питания переменного тока (частотой 50±1Гц, 60±1Гц), В
от 100 до 230
Средний срок службы, лет
8
Средняя наработка на отказ, ч
10000
Потребляемая мощность, кВт, не более
PHERAstar FS, PHERAstar FSХ 0,300
CLARIOstar, CLARIOstar Plus0,300
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega
0,300
SPECTROstar Nano 0,060
Габаритные размеры (ДхШхВ), мм, не более
PHERAstar FS, PHERAstar FSХ 510х450х470
CLARIOstar, CLARIOstar Plus 510х450х400
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega 480х440х300
SPECTROstar Nano500х360х160
Масса, кг, не более
PHERAstar FS, PHERAstar FSХ 49
CLARIOstar, CLARIOstar Plus 32
POLARstar Omega, FLUOstar Omega, SPECTROstar Omega 29
SPECTROstar Nano
10
Условия эксплуатации:
-диапазон температур окружающей среды, Сот 15 до 35
-диапазон относительной влажности, %
от 20 до 80
-диапазон атмосферного давления, кПаот 84 до 106,7
6
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на боковую панель корпуса анализатора в виде наклейки или методом шелкографии.
Комплектность средства измерений
Анализатор микропланшетный
1
Микропланшет полистирольный, 96-
луночный, плоскодонный, черного цвета
Типа Greiner-655906
1
Таблица 5 – Комплектность средства измерений
Наименование
Количество
Флэш-накопитель с ПО
Обозначение
STAR модели PHERAstar FS или
PHERAstar FSX или CLARIOstar
или CLARIOstar Plus или PO-
LARstar Omega или FLUOstar
Omega или SPECTROstar Omega
или SPECTROstar Nano
1
Предохранители
Руководство по эксплуатации
Методика поверки
МП-242-2371-2020
2
1
1
Поверка
осуществляется по документу МП 242-2371-2020 «ГСИ. Анализаторы микропланшетные STAR.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.03.2020.
Основные средства поверки:
Комплект светофильтров поверочных КСП-03 (рег. № 64503-16);
ГСО 8749-2006 (СО состава раствора антрацена в ацетонитриле).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на боковую панель анализатора, как показано на рисунках 1, 2,
3, 4 и (или), на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют, измерения в сфере государственного регулирования обеспечения единства изме-
рений выполняют по аттестованным методикам измерений.
Нормативные и технические документы, устанавливающие требования к анализаторам
микропланшетным STAR
Государственная поверочная схема для средств измерений оптической плотности,
утвержденная приказом Федерального агентства по техническому регулированию и метрологии
№ 2085 от 28.09.2018 г.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «BMG LABTECH», Германия
Адрес: Allmendgrun 8, 77799 Ortenberg, Germany
Телефон: +49 781 96968-0
Факс: +49 781 trial-67
Web-сайт: www.bmglabtech.co
E-mail: sales@bmglabtech.com
7
Заявитель
Общество с ограниченной ответственностью «Компания Хеликон» (ООО «Компания
Хеликон»)
ИНН 7704543951
Адрес: 119619, Москва, Новомещерский пр., дом № 9, строение 1, комната 11
Телефон: +7 (499) 705-50-50, +7 (495) 930-00-84
Web-сайт: helicon.ru
E-mail: mail@helicon.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.
Менделеева»)
Адрес: 190005, Санкт-Петербург, Московский пр.19.
Телефон: (812) 251-76-01,
Факс: (812) 713-01-14.
E-mail:
Web-сайт:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5064-75 | Анализаторы импульсные магнитные | ИМА-2А | Нет данных | Нет данных | Перейти |
| 54776-13 | Анализаторы | SFC BA | Фирма "Siemens PLC (Wallace & Tiernan)", Великобритания | 1 год | Перейти |
| 40138-09 | Анализаторы паров этанола в выдыхаемом воздухе | Alco-Sensor IV | Фирма "Intoximeters Inc.", США | 1 год | Перейти |
| 75204-19 | Модули расширения частотного диапазона анализаторов электрических цепей векторных | ZVA-Z75, ZVA-Z110, ZVA-Z110E, ZVA-Z170, ZC75, ZC78, ZC110, ZC118, ZC170, ZC178, ZC220 (модули) ZVA или ZNA (анализаторы) | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия | 2 года | Перейти |
| 27101-04 | Анализаторы свертывания крови | CA | Фирма "Sysmex Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
