Приложение № 5
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1912
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики искробезопасные ДИ
Назначение средства измерений
Датчики искробезопасные ДИ предназначены для измерений объемной доли метана, диок-
сида углерода, оксида углерода, кислорода в газовых средах, температуры газовых сред и переда-
чи измерительной информации внешним устройствам в аналоговой и цифровой форме.
Описание средства измерений
Принцип действия датчиков искробезопасных ДИ (далее - датчики) определяется моделью
датчика (ДМИ, ДДУИ, ДОУ, ДК, ДТ) и входящим в его состав первичным измерительным
преобразователем (сенсором):
- оптический инфракрасный недисперсионный (ДМИ, ДДУИ), основанный на измерении
поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения
определяемого компонента и вне ее;
- электрохимический (ДОУ, ДК), основанный на эффекте возникновения разности потенци-
алов на электродах сенсора вследствие электрохимической реакции между молекулами определя-
емого компонента и электролитом;
- резистивный (ДТ), основанный на вычислении отношения падений напряжения на термо-
чувствительном и опорном резисторах, включенных последовательно (т.е. питаемых одним и тем
же током), с последующим пересчетом его в выходные сигналы датчика.
Способ отбора пробы – диффузионный.
Перечень выпускаемых моделей датчиков приведен в таблице 1.
Датчик кислорода
Таблица 1 - Перечень моделей датчиков
Наименование моде-НазначениеКодОбозначение
ли
Датчикметана
фракрасный
ин- Измерение объемной доли мета-
на в газовых средах
ДМИ26.51.53.110.018.ДМИ
Датчик диоксида уг-
лерода инфракрасный
Измерение объемной доли диок-
сида углерода в газовых средах
ДДУИ26.51.53.110.018.ДДУИ
Датчик оксида угле-
рода
Измерение объемной доли окси-
да углерода в газовых средах
ДОУ26.51.53.110.018.ДОУ
ДК26.51.53.110.018.ДК
Датчик температуры
Измерение объемной доли кис-
лорода в газовых средах
Измерение температуры
ДТ26.51.53.110.018.ДТ
Конструктивно датчики выполнены в виде двух блоков – блока электронного унифициро-
ванного БЭУ и блока измерительного (метана – БИМ, диоксида углерода – БИДУ, оксида углерода –
БИДУ, оксида углерода БИОУ, кислорода – БИК, температуры - БИТ), соединенных между со-бой
кабелем удлинительным (КУ). Измерительный блок может быть установлен на специально
предусмотренное посадочное место рядом с электронным блоком или отдельно на расстоянии до
30 м. Блоки соединяются между собой посредством пары встроенных разъемов или при помо-щи
кабеля удлинительного КУ.
2
БЭУ выполнен в корпусе, состоящем из двух закрываемых крышками изолированных ка-
мер. В верхней камере размещены электронные компоненты, а в нижней – присоединительные за-
жимы и кнопки управления.
Измерительный блок содержит соответствующий чувствительный элемент и усилитель
сигнала.
Датчики обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента или температуры среды;
- отображение результатов измерений на встроенном жидкокристаллическом дисплее;
- формирование унифицированного выходного аналогового сигнала от 0,4 до 2 В (один или
два, в зависимости от модели);
- формирование выходного цифрового сигнала, интерфейс RS485 с поддержкой протокола
MODBUS RTU;
- формирование выходного релейного сигнала типа «сухой контакт»;
- диагностику состояния датчика.
Общий вид датчиков и схема пломбирования корпуса от несанкционированного доступа
представлены на рисунке 1.
б) Датчик модели ДМИ

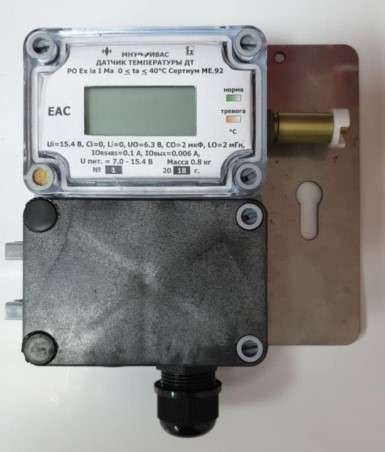

г) Датчик модели ДТ

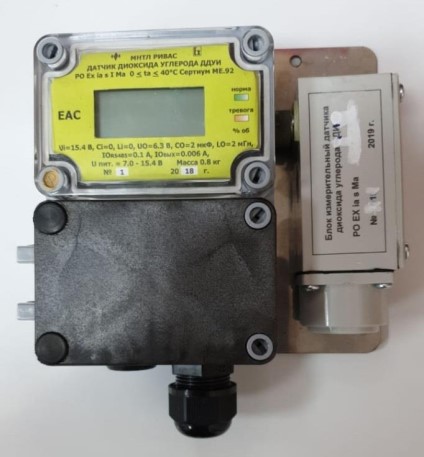

а) Датчик модели ДДУИ

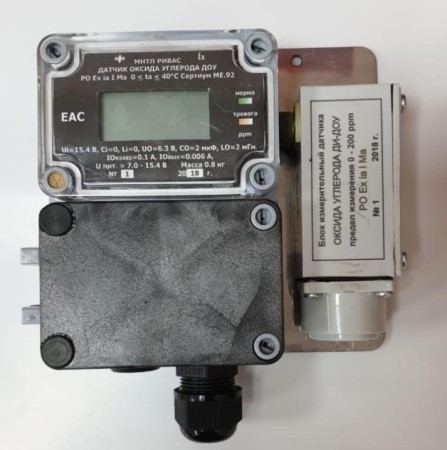

в) Датчик модели ДОУ
Рисунок 1 - Общий вид датчиков и схема пломбирования корпуса
от несанкционированного доступа (указано стрелкой)
Программное обеспечение
Датчики имеют встроенное программное обеспечение (ПО), разработанное изготовителем
специально для решения задач:
- датчики модели ДМИ, ДДУИ, ДОУ, ДК - измерения содержания определяемых компо-
нентов в газовых средах;
- датчики модели ДТ – измерения температуры газовых сред
и сигнализации о достижении заданных пороговых значений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку и передачу измерительной информации от первичного измерительного преоб-
разователя (сенсора);
- отображение результатов измерений на встроенном дисплее;
- формирование выходных цифровых, аналоговых и релейных сигналов;
- настройку нулевых показаний и чувствительности датчиков;
- диагностику аппаратной части датчика и целостности встроенного ПО.
Встроенное ПО датчиков реализует следующие расчетные алгоритмы:
1) вычисление значений объемной доли определяемого компонента или температуры среды
на основании данных от первичного преобразователя;
2) вычисление значений выходных сигналов;
3) сравнение результатов измерений с заданными пороговыми значениями.
Датчики обеспечивают работу с автономным ПО “RS485 Tester” для персонального ком-
пьютера под управлением ОС семейства Microsoft Windows посредством интерфейса RS485.
ПО датчиков идентифицируется отображением номера версии на дисплее обращением че-
рез меню датчика или посредством интерфейса RS485 и автономного ПО “RS485 Tester”.
Влияние встроенного программного обеспечения учтено при нормировании метрологиче-
ских характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 «средний».
Встроенное ПО датчиков является универсальным для БЭУ всех моделей датчиков, пара-
метры работы с тем или иным сенсором определяются при конфигурировании ПО в услови-
ях изготовителя.
3
Д) Датчик модели ДК
4
Таблица 2 – Идентификационное наименование встроенного ПО
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
- модель ДМИ
- модель ДДУИ
- модель ДОУ
- модель ДК
- модель ДТ
8b11
8C11
8d11
8E11
8F11
Номер версии (идентификационный номер) ПО
1)
Цифровой идентификатор ПО
2)
Алгоритм расчета цифрового идентификатора ПО
11
E8dF
CRC16
_________________
1)
Номер версии ПО должен быть не ниже указанного в таблице.
2)
Значение контрольной суммы, указанное в таблице, относится только к фиксированной
части ПО встроенного ПО указанной версии.
Метрологические и технические характеристики
Мо-
дель
датчи-
ка
Определяе-
мый компо-
нент
Диапазон
показаний
1)
объемной
доли опреде-
ляемого
компонента
Диапазон
измерений
2)
объемной
доли опреде-
ляемого
компонента
Пределы допускаемой ос-
новной
3)
погрешности
4)
от 0 до 100%
от 0 до 100%
ДДУИ
от 0 до 2%
от 0 до 2%
0,2 %
ДОУ
Оксид
углерода
(CO)
от 0 до 200
млн
-1
(2+0,1∙Cвх)
млн
-1 5)
Таблица 3 – Метрологические характеристики датчиков модели ДМИ, ДДУИ, ДУИ, ДК
Обозначе-
ние анало-
гового вы-
хода по
напряже-
нию от 0,4
до 2 В
(маркиров-
ка под
клеммой)
абсолютной,
объемная до-
ля определя-
относитель-
емого ком-
понента
ной
ДМИМетан (CH
4
)
от 0 до 2,5 %±0,2 %-«2,5 %»
от 0 до 5 %
включ.
±0,5 %-
«100 %»
-±10 %
св. 5 до 100
от 0 до 2,5 %
включ.
св. 2,5 до 5 %
от 0 до 5 %
±0,2 %-
«5 %»
- ±8 %
±0,5 %-
св. 5 до 100-±10 %«100 %»
%
Диоксид уг-
лерода (CO
2
)
-«2 %»
от 0 до 50
млн
-1
от 0 до 200
млн
-1
«50 ppm»
-
«200 ppm»
5
Мо-
дель
датчи-
ка
Определяе-
мый компо-
нент
Диапазон
показаний
1)
объемной
доли опреде-
ляемого
компонента
Диапазон
измерений
2)
объемной
доли опре-
деляемого
компонента
Пределы допускаемой основ-
ной
3)
погрешности
4)
ДК
от 0 до 25%
от 0 до 25%
-
«25 %»
Продолжение таблицы 3
Обозначе-
ние анало-
гового вы-
хода по
напряже-
нию от 0,4
до 2 В
(маркиров-
ка под
клеммой)
абсолютной,
объемная до-
ля определяе-
относитель-
мого компо-
нента
ной
Кислород
(O
2
)
(0,5+0,1∙Cвх)
%
6)
_________________
1)
По дисплею датчика и цифровому выходу RS485.
2)
Диапазон измерений объемной доли метана для первого аналогового выхода ДМИ огова-
ривается при заказе и указывается на этикетке в отсеке вводов под соответствующей клеммой в
виде «2,5 %» или «5 %»;
3)
В нормальных условиях измерений: температура окружающей среды от +15 до +25
o
C,
относительная влажность окружающей среды от 30 до 80 %, атмосферное давление от 98,0 до
104,6 кПа, напряжение питания постоянным током от 11,4 до 12,6 В.
4)
Для датчиков модели ДМИ при фиксировании результатов измерений объемной доли ме-
тана посредством цифрового выхода выбирают наименьшее значение пределов допускаемой ос-
новной погрешности.
5)
Cвх - объемная доля оксида углерода на входе датчика, млн
-1
.
6)
Cвх - объемная доля кислорода на входе датчика, %.
Значение
от -50 до +150
2
1
2
3
Таблица 4 – Метрологические характеристики датчиков модели ДТ
Наименование характеристики
Диапазон измерений температуры,
С
Пределы допускаемой основной
1)
абсолютной погрешности,
С, в диа-
пазоне измерений температуры:
от -50 до 0 включ.
св. 0 до +50 включ.
св. +50 до +100 включ.
св. +100 до +150 включ.
_______________
1)
В нормальных условиях измерений: температура окружающей среды от +15 до +25
o
C
(только для БЭУ), относительная влажность окружающей среды от 30 до 80 %, атмосферное дав-
ление от 98,0 до 104,6 кПа, напряжение питания постоянным током от 11,4 до 12,6 В.
Таблица 5 - Метрологические характеристики датчиков
Наименование характеристикиЗначение
Предел допускаемой вариации выходного сигнала датчиков модели
ДМИ, ДДУИ, ДУИ, ДК, в долях от предела допускаемой основной по-
грешности0,5
6
от 0,4 до 2,1
от 0,4 до 1,1
от 10 до 80
от 12 до 22
от +1 до +150
Продолжение таблицы 5
Наименование характеристикиЗначение
Пределы допускаемой дополнительной погрешности датчиков от изме-
нения температуры окружающей среды на каждые 10
o
C в пределах
условий эксплуатации относительно условий определения основной
погрешности, в долях от предела допускаемой основной погрешности:
- ДМИ, ДДУИ±0,5
- ДОУ±0,8
- ДК±0,5
Пределы допускаемой дополнительной погрешности датчиков от изме-
нения атмосферного давления на каждые 3,3 кПа в пределах условий
эксплуатации относительно условий определения основной погрешно-
сти, в долях от предела допускаемой основной погрешности:
- ДМИ, ДДУИ±0,4
- ДОУ±0,4
- ДК±0,2
Пределы допускаемой дополнительной погрешности датчиков от изме-
нения относительной влажности на каждые 10 % в пределах условий
эксплуатации относительно условий определения основной погрешно-
сти, в долях от предела допускаемой основной погрешности:
- ДМИ±0,2
- ДДУИ±0,2
- ДОУ±0,2
- ДК±0,2
Предел допускаемого времени установления выходного сигнала по
30
60
30
600
30
10
уровню 0,9, с:
- ДМИ, ДДУИ
- ДОУ
- ДК
- ДТ
Время прогрева датчиков, мин, не более;
- ДМИ, ДДУИ
- ДОУ, ДК, ДТ
Время срабатывания релейного выхода датчика
1)
, с, не более
- ДМИ, ДДУИ
- ДОУ
- ДК
- ДТ
15
28
20
300
Диапазоны настройки порога срабатывания сигнализации:
- ДМИ, объемная доля метана, %
- ДДУИ, объемная доля диоксида углерода, %
- ДОУ, объемная доля оксида углерода, млн
-1
- ДОУ, объемная доля кислорода, %
- ДТ, температура,
o
C
7
сигнала.
Значение
Продолжение таблицы 5
Наименование характеристики
Коэффициент возврата релейного выхода датчика, не более
0,9
_______________________
1)
При значении порога срабатывания в 1,6 раза ниже установившегося значения выходного
Значение
от 7,0 до 15,4
Таблица 7 – Основные технические характеристики датчиков
Наименование характеристики
Напряжение питания постоянным током, В
Потребляемая электрическая мощность, мВт, не более:
- ДМИ, ДДУИ
- ДОУ, ДК, ДТ
360
150
Габаритные размеры датчиков, мм, не более
- высота
- ширина
- длина
Масса датчика, кг, не более
180
150
60
0,9
Датчики выполнены во взрывозащищенном исполнении, соответству-
ют требованиям ТР ТС 012/2011, маркировка взрывозащиты:
- ДМИ, ДДУИ, согласно ГОСТ 31610.0-2014, ГОСТ 22782.3-77
- ДОУ, ДК, ДТ, согласно ГОСТ 31610.0-2014
РO Ex ias I Ma
РO Ex ia I Ma
Степень защиты корпусов блоков датчика по ГОСТ 14254-2015,
не нижеIP54
Средняя наработка на отказ, ч
20 000
1)
Средний срок службы, лет
5
Таблица 6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой погрешности дат-
чиков с электрохимическими сенсорами, предназначенным для контроля предельно допустимых
концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития
РФ № 1034н от 09.09.11 г.)
Определяемый компонент / мо-
дель датчика
Диапазон измерений объемной
доли определяемого компонен-
та, млн
-1
Пределыдопускаемойпо-
грешности
1)
приведенной,относительной,
%%
CO / ДОУИот 0 до 20 включ.±25-
св. 20 до 50 - ±25
св. 20 до 200 - ±25
_______________________
1)
Значения пределов допускаемой погрешности установлены в условиях эксплуатации:
- температура окружающей среды от +10 до +30
o
C;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 98 до 104,6 кПа;
- сопутствующие компоненты (перечень согласно таблице 3) не более 0,5∙ПДК.
8
от 0 до +40
Значение
90
от 87,8 до 119,7
1,0
Продолжение таблицы 7
Наименование характеристики
Условия эксплуатации:
- диапазон температуры окружающей среды, ºС
- относительная влажность окружающей среды (без конденсации влаги)
при 35
o
C, %, не более
- диапазон атмосферного давления, кПа
- массовая концентрация пыли, г/м
3
, не более
_________________
1)
Без учета чувствительного элемента.
Знак утверждения типа
наносится на табличку под крышкой корпуса датчика методом наклейки и на титульный лист руко-
водства по эксплуатации типографским методом.
Датчик искробезопасный метана инфракрасный ДМИ
Датчик искробезопасный диоксида углерода инфра-
красный ДДУИ
Датчик искробезопасный оксида углерода ДОУ
Датчик искробезопасный кислорода ДК
Датчик искробезопасный температуры ДТ
26.51.53.110.018.ДМИ
26.51.53.110.018.ДДУИ
1
Руководство по эксплуатации
1 на партию
Комплектность средства измерений
Таблица 8 - Комплектность датчиков искробезопасных ДИ
Наименование
Обозначение документа
Кол-во, шт.
Методика поверки
Капюшон для градуировки КГ
Кабель удлинительный КУ
Модуль цифрового интерфейса RS485 МЦИ
26.51.53.110.018.ДОУ
26.51.53.110.018.ДК
26.51.53.110.018.ДТ
26.51.53.110.018.ДИ-ДМИ
26.51.53.110.018.ДИ-
ДДУИ
26.51.53.110.018.ДИ-ДОУ
26.51.53.110.018.ДИ-ДК
26.51.53.110.018.ДИ-ДТ
МП-242-2360-2020
26.51.53.110.018-КГ
26.51.53.110.018-КУ
26.51.53.110.018-МЦИ
1 на партию
по заказу
по заказу
по заказу
Руководство по применению интерфейса RS485 при
работе с датчиками ООО МНТЛ «РИВАС»
-по заказу
Поверка
осуществляется по документу МП-242-2360-2020 "ГСИ. Датчики искробезопасные ДИ. Методика
поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" «27» января 2020 г.
Основные средства поверки
- стандартные образцы состава газовые смеси (ГС) метан – воздух (ГСО 10532-2014), метан
– азот (ГСО 10532-2014), диоксид углерода – воздух (азот) (ГСО 10532-2014), оксид углерода –
воздух (ГСО 10532-2014), кислород – азот (ГСО 10532-2014) в баллонах под давлением;
- эталонные термометры сопротивления типа ЭТС-100М, диапазон измерений температуры
от -196 до +660,323 °С по ГОСТ 8.558-2009, абсолютная погрешность от ±0,02 до ±0,15 °С
(ФИФ 70903-18)
- преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + 1×10
-5
×R
измер
] Ом; ±[0,0005 +
5 ×10
-5
×U
измер
] мВ (ФИФ 23245-08);
9
- термостат жидкостный 814 фирмы «ISOTECH», диапазон от -80 до 0 °С, нестабильность
поддержания температуры ±0,02 °С, перепад температуры по вертикали не более 0,02 °С (ФИФ
20510-06);
- водяной термостат VТ-12, диапазон воспроизведения температуры от +15 до +95 °С, тем-
пературный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С
(ФИФ 18669-99);
- масляный термостат ТР-1М, диапазон воспроизведения температуры от +40 до +200 °С, тем-
пературный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °С (ФИФ
24473-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам искро-
безопасным ДИ
Приказ Министерства здравоохранения и социального развития Российской Федерации от 9
сентября 2011 г. № 1034н «Об утверждении перечня измерений, относящихся к сфере государ-
ственного регулирования обеспечения единства измерений и производимых при выполнении ра-
бот по обеспечению безопасных условий и охраны труда, в том числе на опасных производствен-
ных объектах»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 де-
кабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений
содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений темпера-
туры.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей
зоны.
ТУ 26.51.53.110–001–17282729–18 Датчики искробезопасные ДИ. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Межотраслевая научно-техническая лабора-
тория по разработке, изготовлению и внедрению автоматизированных систем в горной промыш-
ленности» (ООО МНТЛ «РИВАС»)
ИНН 7720004185
Адрес: 111625, г. Москва, Каскадная, 20-2-4
Телефон: (495) 971-23-89
Web-сайт: www.rivas.ru
E-mail: info@rivas.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 70355-18 | Датчики частоты вращения | 70085-1010-422 и 70085-1010-41730 | Фирма "AI-Tek Instruments, LLC", США | 2 года | Перейти |
| 75819-19 | Датчики весоизмерительные тензорезисторные | ZS, CLC, WLS, SDS, EDS | Фирма "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай | 1 год | Перейти |
| 46540-11 | Датчики давления | ДД | ЗАО "НПК "ВИП", г.Екатеринбург | 4 года | Перейти |
| 29511-05 | Барьеры искрозащиты измерительные | МИДА-БИЗ-105-Ех | ЗАО "Микроэлектронные датчики и устройства" (МИДАУС), г.Ульяновск | 2 года | Перейти |
| 21285-04 | Датчики уровня буйковые цифровые | ЦДУ-01 | ЗАО "ДС Контролз", г.Великий Новгород | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
