Уровнемеры ультразвуковые SITRANS Probe LU240, ГРСИ 79810-20
Номер госреестра:
79810-20
Наименование СИ:
Уровнемеры ультразвуковые
Обозначение типа:
SITRANS Probe LU240
Производитель:
Фирма "Siemens AG", Германия; производственные площадки "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)", Канада; "Siemens Sensors and Communication Ltd.", Китай
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 4
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1912
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры ультразвуковые SITRANS Probe LU240
Назначение средства измерений
Уровнемеры ультразвуковые SITRANS Probe LU240 предназначены для измерений
уровня жидких сред и сыпучих материалов.
Описание средства измерений
Принцип действия уровнемеров ультразвуковых SITRANS Probe LU240 основан на
измерениях интервала времени между излучением импульса и получением отражённого от
поверхности среды ультразвукового сигнала.
Уровнемеры ультразвуковые SITRANS Probe LU240 состоят из электронного блока
и излучателя. Уровнемеры ультразвуковые SITRANS Probe LU240 могут комплектоваться
дисплеем с кнопками.
Уровнемеры ультразвуковые SITRANS Probe LU240 обеспечивают отображение
измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до
20 мА с наложенным HART-протоколом) или цифровом (Profibus РА) виде.
Общий вид средства измерений представлен на рисунке 1.
2

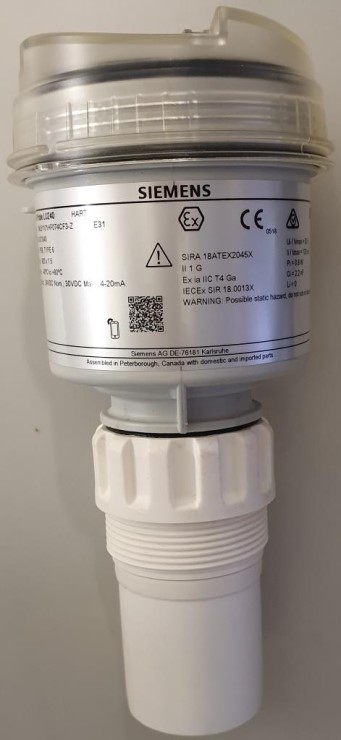

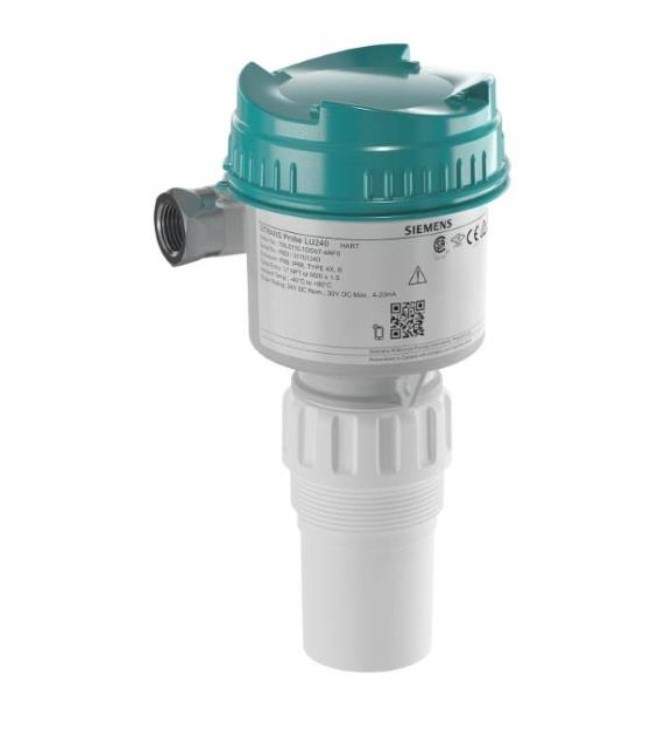

а ) Уровнемеры ультразвуковые SITRANS Probe LU240 без дисплея
3

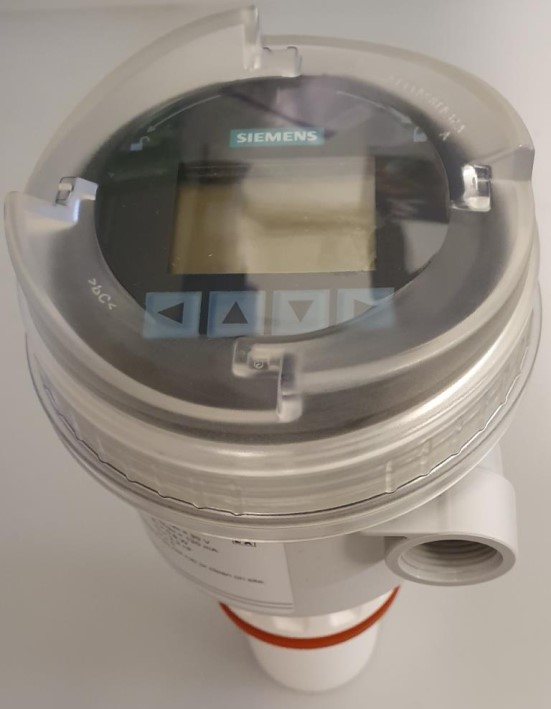

б ) Уровнемеры ультразвуковые SITRANS Probe LU240 с дисплеем
Р и с у н о к 1 – Общий вид средства измерений
ПломбированиеуровнемеровультразвуковыхSITRANSProbeLU240не
предусмотрено.
Программное обеспечение
Встроенное программное обеспечение (далее – ПО) используется для сбора,
обработки, отображения и передачи информации об измерениях. ПО не изменяемое,
контрольная сумма прописана в энергонезависимой памяти, к которой нет доступа.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационные наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Значение
SITRANS_LU240_HART_1.00.01
не ниже 1.00.01
―
4
±0,15
±0,02
Выходной токовый сигнал, мА
231,4×124,0×108,0
Метрологические и технические характеристики
Т а б л и ц а 2 – Метрологические характеристики
Значение
от 0,2 до 12,0
от 4 до 20
Наименование характеристики
Диапазон измерений уровня, м
Пределыдопускаемойприведеннойпогрешностиизмерений
уровня, выраженной по отношению к верхнему пределу диапазона
измерений уровня, %
Выходной аналоговый сигнал, мА
Пределы допускаемой приведенной погрешности преобразования
значений уровня в стандартный токовый выходной сигнал,
выраженной по отношению к диапазону выходного токового
сигнала, %
Т а б л и ц а 3 – Основные технические характеристики
Наименование характеристики
Значение
от 4 до 20 (с наложенным HART-
протоколом)
Profibus РА
от 10,5 до 30,0
0,8
1,25
Выходной цифровой сигнал
Параметры электрического питания:
-
напряжение постоянного тока, В
Потребляемая мощность, Вт
Габаритные размеры (Высота×Длина×Ширина), мм, не
более
Масса, кг, не более
Условия эксплуатации:
-
температура окружающей среды, °С
Маркировка взрывозащиты
от -40
1)
до +80
0Ex ia IIC T4 Ga
Степень защиты по ГОСТ 14254-2015IP67 / IP68
1)
Рабочая температура окружающей среды дисплея от минус 25 до +80 °С; при температуре
от минус 40 до минус 25 °С считывание информации с дисплея ухудшается и необходимо
использовать токовый и/или цифровой выходы.
Знак утверждения типа
наносится на информационную табличку и титульный лист руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Т а б л и ц а 4 – Комплектность средства измерений
Наименование
Уровнемер ультразвуковой
Дисплей
Обозначение
SITRANS Probe LU240
-
Руководство по эксплуатации
Методика поверки
-
РТ-МП-6538-449-2020
Количество
1 шт.
1 шт.
по заказу
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-6538-449-2020 «ГСИ. Уровнемеры ультразвуковые
SITRANS Probe LU240. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26
марта 2020 г.
Основные средства поверки:
-
рулеткаизмерительнаяметаллическаяYAMAYOSTILONZNX30-3X
(регистрационный номер в Федеральном информационном фонде 32251-06);
5
-
рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502-98
(регистрационный номер в Федеральном информационном фонде 21096-12);
-
калибратормногофункциональныйMC5-R(регистрационныйномерв
Федеральном информационном фонде 22237-08).
Допускаетсяприменениеаналогичныхсредствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к уровнемерам
ультразвуковым SITRANS Probe LU240
Техническая документация «Siemens Canada Limited - Siemens Milltronics Process
Instrumentation (SMPI)», Канада
Изготовители
Фирма «Siemens AG», Германия
Адрес: Germany, Oestliche Rheinbruecken Strasse 50, 76187 Karlsruhe
Телефон: +49 721 595-0
Web-сайт: www.siemens.com
Е-mail:
Производственные площадки:
«Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)»,
Канада
Адрес: 1954 Technology Drive, K9J 6X7 Peterborough, ON
Web-сайт: www.siemens.com
Е-mail:
«Siemens Sensors and Communication Ltd.», Китай
Адрес: 117, GuangXian Road, QixianLing High-Tech Industrial Zone, Dalian 116023,
Liaoning Provice
Web-сайт: www.siemens.com
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Телефон: +7 (495) 737 10 37
Факс: +7 (495) 737 23 99
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
