Номер госреестра:
79761-20
Наименование СИ:
Дальномеры лазерные
Обозначение типа:
CONDTROL Vector
Производитель:
MAGUCHI CO., LIMITED, КНР
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 26
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1916
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дальномеры лазерные CONDTROL Vector
Назначение средства измерений
Дальномеры лазерные CONDTROL
Vector
предназначены для бесконтактных измерений
длины (расстояния).
Описание средства измерений
Принцип действия дальномеров лазерных CONDTROL Vector основан на фазовом методе
измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения,
выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его
диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL Vector выполнены единым блоком, в
которомразмещеныоптическиеиэлектронныекомпоненты.Управлениедальномерами
осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель
управления. Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти.
Начальными точками отсчёта дальномеров могут быть: задний торец корпуса, передний
торец корпуса, центр резьбовой втулки при измерении со штатива, откидная пятка.
Дальномеры лазерные CONDTROL Vector изготавливаются в следующих модификациях:
Vector 60, Vector 80, Vector 100, которые отличаются диапазоном измерений, внешним видом и
количеством функций.
Общий вид дальномеров представлен на рисунке 1.

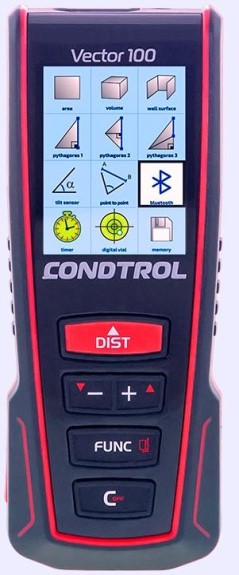

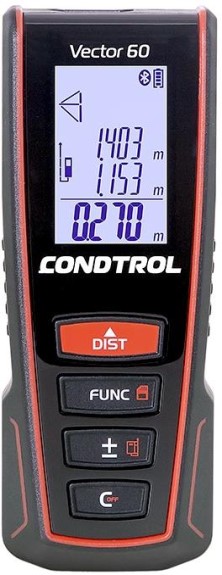

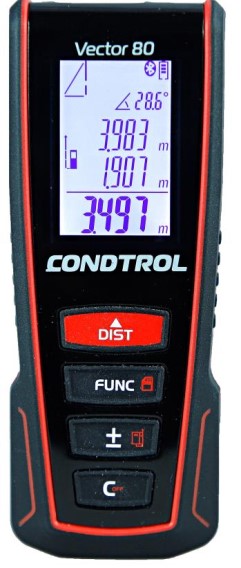

а) Vector 60б) Vector 80в) Vector 100
Рисунок 1 - Общий вид средства измерений
2
Пломбирование дальномеров лазерных CONDTROL
Vector
не предусмотрено.
всоответствиис
Программное обеспечение
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния
и отображения информации об измерениях.
влияния на ПО СИ и
Конструкция СИ исключает возможность несанкционированного
измерительную информацию. ПО неизменяемое и несчитываемое.
Уровеньзащитыпрограммногообеспечения«высокий»
Р 50.2.077-2014.
Цифровой идентификатор ПО
─
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Vector 60
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Vector 80Vector 100
не доступно
не доступно
Метрологические и технические характеристики
Наименование характеристики
от 0,05 до 60
от 0,05 до 80
от 0,05 до 100
Таблица 2 – Метрологические характеристики
Vector 60
Значение
Vector 80
Vector 100
1
±1,5+0,5·10
-3
·D
±1,5+0,06·10
-3
·D
±1,5+0,1·10
-3
·D
±1,5+0,02·10
-3
·D
±1,5+0,03·10
-3
·D
±1,5+0,1·10
-3
·D
Диапазон измерений длины
(расстояния), м
Дискретность измерений, мм
Пределы допускаемой абсолютной
погрешности измерений длины
(расстояния) в диапазоне 0,05 до 5 м
включ., мм
Пределы допускаемой абсолютной
погрешности измерений длины
(расстояния) в диапазоне свыше 5 м, мм
Пределы допускаемой абсолютной
погрешности измерений длины
(расстояния) в диапазоне 0,05 до 25 м
включ., мм
Пределы допускаемой абсолютной
погрешности измерений длины
(расстояния) в диапазоне свыше 25 м,
мм
Где D* - измеренное расстояние, мм
Таблица 3 –Основные технические характеристики
Наименование характеристики
Значение
Vector 60 Vector 80 Vector 100
2
1элемент АКБ 3,7V
Класс лазера по ГОСТ 31581-2012
Источник электропитания
Условия эксплуатации
- температура окружающей среды, ºС
- относительная влажность %
Температура хранения, ºС
Габаритные размеры, мм, не более
Масса, г, не более
от -10 до +50
от 20 до 80
от -10 до + 50
119×46×28
110
3
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Таблица 4 -Комплектность средства измерений
Наименование
Дальномер лазерный CONDTROL Vector
Элементы электропитания
Чехол
Мишень (пластина светоотражающая)
Очки для улучшения видимости лазерного луча
Наручный ремешок для переноски
Штатив
Оптический визир
Руководство по эксплуатации
Методика поверки
Обозначение
Vector 60
Vector 80
Vector 100
--------
РТ-МП-7289-445-2020
Количество
1 шт., модификация
в соответствии с
заказом
1 компл.
1 шт.(по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 шт. (по заказу)
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-7289-445-2020«ГСИ. Дальномеры лазерные CONDTROL
Vector. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 июля 2020 г.
Основные средства поверки:
- тахеометр электронный ТС 2002, рабочий эталон 1 разряда по Приказу Росстандарта № 2831
от 29.12.2018
- штангенциркуль диапазон измерений от 0 до 200 мм, погрешность ±0,03 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к дальномерам
лазерным CONDTROL Vector
Приказ Росстандарта от 29.12.2018 № 2831 Об утверждении Государственной поверочной
схемы для координатно-временных измерений
Техническая документация фирмы-изготовителя MAGUCHI CO., LIMITED
Изготовитель
MAGUCHI CO., LIMITED, КНР
Адрес: Unit A1, 6/F, One Capital Place, 18 Luard Road, Wan Chai, Hong Kong, China
Телефон: +85221897390
Факс: +85221258827
E-mail:
Web-сайт: maguchi-lasers.com.hk
Заявитель
Общество с ограниченной ответственностью «Управляющая Компания Кондтроль»
(ООО «УК Кондтроль»)
ИНН 7447199702
Адрес: 454084 г. Челябинск, ул. Каслинская, 99-а
Телефон: +7 (351) 211-02-00
E-mail: info@condtrol.com
Web-сайт: condtrol.com
4
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Россакрредитации.
