Счетчики жидкости лопастные MKA 2290, MKA 3350, ГРСИ 79760-20
Номер госреестра:
79760-20
Наименование СИ:
Счетчики жидкости лопастные
Обозначение типа:
MKA 2290, MKA 3350
Производитель:
"Alfons Haar Maschinenbau GmbH & Co KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
MKA 2290 - заводские номера 2110099-21720 X1, 2151413-21739 X1, 2159169-23825/X1, 2151413-21736 X1, 2110099-22128 X1, 2151413-22129 X1, 2399207-25014 X1, 2151413-22120 X1, 2110099-22122 X1, 2151413-22130 X1, 2110099-22121 X1, 2151413-22119 X1, 2110099-22151 X1, 2151413-22238 X1, 2110099-22200 X1, 2151413-22233 X1, 2110099-22152 X1, 2151413-22592 X1, 2110099-22198 X1, 2151413-22234 X1, 2110099-23970, 2151413-24302 X1, 2240909-24828 X1, 2151413-23973 X1, 2159169-25013/X1, 2151413-23972 X1, 2151413-23974 X1, 2110099-23971, 2240909-25012 X1, 2240909-25002 X1, 2240909-25001 X1, 2240909-25011 X1, 2240909-25005 X1, 2240909-25004 X1, 2159169-23592/X1, 2240909-25007 X1, 2240909-25008 X1, 2240909-25006 X1, 2240909-25003 X1, 2240909-25009 X1, 2110099-24291, 2151413-24298 X1, 2110099-24292, 2151413-24299 X1, 2110099-24293, 2151413-24300 X1, 2110099-24294, 2151413-24301 X1, 2110099-24295, 2151413-24303 X1, 2110099-24297, 2151413-24304 X1, 2110099-24296, MKA 3350 - заводский номер 2049686-31232 X1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 25
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1916
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счётчики жидкости лопастные MKA 2290, MKA 3350
Назначение средства измерений
Счётчики жидкости лопастные MKA 2290, MKA 3350 предназначены для
измерений объёма жидкости.
Описание средства измерений
Принцип действия счётчиков жидкости лопастных MKA 2290, MKA 3350 основан
на измерении количества оборотов ротора, вращающегося под действием потока
жидкости. Количество оборотов ротора пропорционально объёму жидкости, прошедшему
trial счётчик.
Счётчики жидкости лопастные MKA 2290, MKA 3350 состоят из первичного
преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус,
внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре
измерительные камеры одинакового объёма. При протекании жидкости через первичный
преобразователь расхода возникает разность давлений на его входе и выходе, под
действием которой ротор совершает вращательное движение, а жидкость, приэтом,
последовательно вытесняется из измерительных камер. Вращательное движение ротора
передаётся на механический сумматор. Значения объёма жидкости, прошедшей через
счётчик, в механическом сумматоре индицируется на роликовом счётном устройстве.
Счётчики жидкости лопастные MKA 2290, MKA 3350 отличаются объёмным
расходом жидкости и техническими характеристиками.
Счётчики жидкости лопастные MKA 2290, MKA 3350 имеют следующие
обозначения:
MKA Х
1
Х
2
Х Х
3
Х
4
Х
5
Х
6
Х
7
Х
8
Х
9
Х
1
– значение циклического объёма, см
3
(2290 или 3350);
Х
2
– конструктивное исполнения присоединения к трубопроводу (A – вход и
выход счётчика находятся с одной стороны счётчика);
Х
3
– исполнение (1 – стандартное; 2 – с дозирующим насосом);
Х
4
– направление вращения (L – левое; R – правое);
Х
5
– дополнительные функции («–» – без дозатора; DP (DP1) – с дозатором);
Х
6
– расположение фланцев («–» – вход снизу, выход сверху; O – фланцы вверх);
Х
7
– передатчик (E или F – датчик импульсов; M – механический привод);
Х
8
– опции для механического привода (2 – индикатор расхода 2000 л/мин, 3 –
индикатор расхода 3000 л/мин);
Х
9
– температурное исполнение (без обозначения – до минус 26 °С; X1 – до минус
55 °С).
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки представлены на рисунке 2.
2
Программное обеспечение
отсутствует.
Наименование характеристики
±0,15
Метрологические и технические характеристики
Т а б л и ц а 1 – Метрологические характеристики
Значение
MKA 2290MKA 3350
Диапазонизмеренийобъёмногорасхода
жидкости, м
3
/ч
от 4,8 до 120от 6 до 180
Пределыдопускаемойотносительной
погрешности измерений объёма жидкости, %
Р и с у н о к 2 – Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки

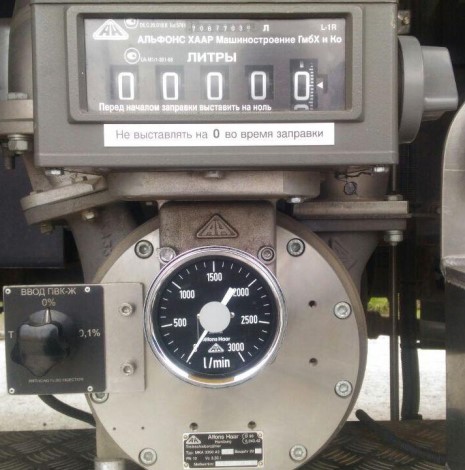

Р и с у н о к 1 – Общий вид средства измерений
Пломба со
знаком поверки
3
Наименование характеристики
от -26 до +60
Т а б л и ц а 2 – Основные технические характеристики
Значение
MKA 2290MKA 3350
Диаметр условного прохода, мм
Циклический объём, дм
3
80 100
2,29 3,35
1,0
от 0,55 до 2000
от -40 до +50
Параметры измеряемой среды:
-
максимальное давление, МПа
-
вязкость, мм
2
/с (сСт)
-
температура, °С
Условия эксплуатации:
-
температура окружающей среды, °С
-
температураокружающейсредыдля
исполнения X1, °С
от -40 до +60
Габаритные размеры, мм, не более
Масса, кг, не более
413×353×293
36
518×434×368
39
Знак утверждения типа
наносится на переднюю панель корпуса механического сумматора методом наклейки и
титульный лист паспорта типографским способом.
Комплектность средства измерений
Т а б л и ц а 3 – Комплектность средства измерений
Наименование
Счётчики жидкости лопастные
Счётчики жидкости лопастные
Паспорт
Методика поверки
Обозначение
MKA 2290
MKA 3350
−
РТ-МП-7427-449-2020
Количество
53 шт.
1 шт.
54 экз.
1 экз.
Поверка
осуществляетсяпо документу РТ-МП-7427-449-2020 «ГСИ. Счётчики жидкости
лопастные MKA 2290, MKA 3350. Методика поверки», утвержденному ФБУ «Ростест-
Москва» 30 июня 2020 г.
Основные средства поверки:
-
лаборатория поверочная передвижная ППЛ-СЧЖ (регистрационный номер в
Федеральном информационном фонде 43268-09);
-
весыэлектронныеKE3000свесоизмерительнымустройствомIND
(регистрационный номер в Федеральном информационном фонде 45158-10);
-
плотномер ПЛОТ-3Б-1П (исполнение 2, исполнение А) (регистрационный
номер в Федеральном информационном фонде 20270-12), пределы допускаемой
абсолютной погрешности измерений плотности ±0,5 кг/м
3
;
-
термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в
Федеральном информационном фонде 32156-06);
С-01» (регистрационныйномер в
-
секундомерэлектронный«Интеграл
Федеральном информационном фонде 44154-10).
Допускаетсяприменениеаналогичных
средствповерки,обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на механический сумматор, корпус счётчика и на
свидетельство о поверке.
4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счётчикам
жидкости лопастным MKA 2290, MKA 3350
Техническая документация изготовителя «Alfons Haar Maschinenbau GmbH & Co
KG»
Изготовитель
«Alfons Haar Maschinenbau GmbH & Co KG», Германия
Адрес: Fangdieckstaße 67-22547 Hamburg, Germany
Телефон: +49 40833910
Факс: +49 40844910
Web-сайт:
Е-mail: info@alfons-haar.de
Заявитель
Закрытое акционерное общество «Топливо-заправочный сервис» (ЗАО «ТЗС»)
ИНН 7732538030
Адрес: 119027, г. Москва, Заводское ш., д. 19, стр. 1
Юридический адрес: 119027, г. Москва, ул. Центральная д. 10
Телефон: 8 (495) 436-72-75
Факс: 8 (495) 436-70-16
Е-mail: tzs@vnukovo.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный trial
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., д. 31
Телефон: 8 (495) 544 00 00
Web-сайт:
Е-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
