Приборы геологоразведочные сцинтилляционные СРП-20, ГРСИ 79748-20
Номер госреестра:
79748-20
Наименование СИ:
Приборы геологоразведочные сцинтилляционные
Обозначение типа:
СРП-20
Производитель:
Общество с ограниченной ответственностью "ГЕОДЕВАЙС" (ООО "ГЕОДЕВАЙС"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 13
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «27» ноября 2020 г. № 1916
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы геологоразведочные сцинтилляционные СРП-20
Назначение средства измерений
Приборыгеологоразведочныесцинтилляционные
предназначены для измерений мощности экспозиционной
СРП-20 (далее – приборы)
дозы (МЭД) гамма-излучения
радионуклида радий-226 и средней скорости счета регистрируемых гамма-квантов при поиске
радиоактивныхрудпоихгамма-излучению,радиометрическойсъемкеместности,
радиометрическом опробованиикарьерови горныхвыработок, обнаружениизон
радиоактивного загрязнения, гамма-каротаже скважин.
Описание средства измерений
Принцип работы приборов основан на преобразовании энергии регистрируемых гамма-
квантов в энергию электрических импульсов с последующим измерением их параметров.
Импульсные сигналы с фотоэлектронного умножителя предварительно усиливаются и
поступают на дискриминатор. Энергетический порог дискриминации фиксированный и
установлен таким, чтобы через него проходили импульсы, соответствующие регистрируемым
гамма-квантам с энергией 25 кэВ и более. На выходе дискриминатора установлен
формирователь импульсов, после которого сигналы поступают в измерительный пульт.
Устройство измерения средней скорости счета импульсов представляет собой
линейный интегратор, состоящий из стрелочного измерительного прибора и параллельно
подключенной интегрирующей емкости. Постоянная времени интегрирования в процессе
измерений не меняется и составляет (4,0 ± 0,5) с.
Прибор исполняется в двух модификациях: СРП-20 Полевой и СРП-20 Каротажный,
отличающихся типом используемого блока детектирования и наличием катушки с кабелем в
модификации СРП-20 Каротажный.
Основными составными частями приборов являются:
–
блок детектирования (БД);
–
пульт измерительный (ПИ).
В БД расположены:
– кристалл NaI(Tl);
– узел фотоэлектронного умножителя;
– усилитель, дискриминатор и формирователь, размещенные на одной плате;
– устройство формирования высокого напряжения;
– преобразователь напряжения.
В ПИ размещены:
– делитель частоты следования импульсов;
– нормализаторы длительности и амплитуды импульсов;
– измеритель средней скорости счета;
– формирователь звукового сигнала;
– импульсный стабилизатор напряжения;
– аккумуляторный блок;
2
– устройство сигнализации разряда аккумуляторного блока.
Корпус БД представляют собой цилиндр, внутри которого расположено шасси с
элементами электрической схемы.
В передней части БД расположены фотоэлектронный умножитель (ФЭУ) и кристалл
NaI(Tl),оптическийконтактмеждукоторымиосуществляетсяспомощью
кремнийорганической смазки. Вытекание смазки из оптического зазора предотвращается
применением резиновой манжеты.
ФЭУ и кристалл помещены внутри разборного светозащитного кожуха, одновременно
являющегося магнитным экраном, который отделен от корпуса блока детектирования
резиновым амортизатором.
Электрическая связь ФЭУ с остальной частью схемы осуществляется через панель, в
непосредственнойблизостиот которойрасположенрезистивныйделительвысокого
напряжения.
По длине шасси блока детектирования за узлом фотоэлектронного умножителя
расположены:
– плата, на которой размещены усилитель, дискриминатор и формирователь
импульсного сигнала (плата усилителя-дискриминатора);
– плата формирователя высокого напряжения;
– трансформатор преобразователя напряжения;
– плата преобразователя напряжения.
В хвостовике блока детектирования размещен ввод кабеля и герметизирующие
уплотнения. Герметичность блока детектирования достигается резиновым уплотнением,
разжимаемым с помощью накидной гайки на хвостовике блока, а также герметичной заделкой
кабеля.
БД модификации СРП-20 пешеходный для удобства эксплуатации снабжен ручкой с
удлинителем, позволяющим менять его длину.
ПИ выполнен в разъемном прямоугольном корпусе из алюминиевого сплава и состоит
из верхней и нижней панелей и кожухов.
На верхней панели расположены:
– измерительный стрелочный прибор;
– переключатель выбора масштаба шкал и режима измерения;
– светодиодный индикатор, показывающий в зеленом мигающем режиме нормальную
зарядку аккумулятора и в красном – аккумулятор разряжен;
– заглушка корректора нуля стрелочного прибора.
На боковых поверхностях кожуха расположены:
– разъем для подключения блока детектирования и зарядного устройства;
– разъем для подключения головного телефона;
– заглушка потенциометра установки масштаба шкал при измерении мощности
экспозиционной дозы. В нижней части кожуха расположен отсек для аккумуляторного блока.
Электрическая связь аккумуляторного блока со схемой производится через разъемное
соединение.
Общий вид прибора в модификации СРП-20 Пешеходный и место пломбирования
представлены на рисунке 1. Общий вид прибора в модификации СРП-20 Каротажный и место
пломбирования представлены на рисунке 2. На рисунках 3 – 5 показаны места маркировки
составных частей прибора.
3

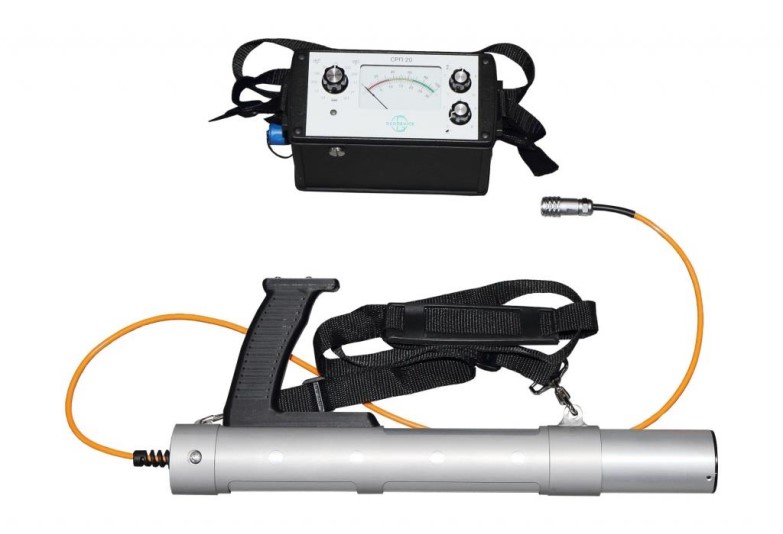

Рисунок 1 - Общий вид прибора в модификации СРП-20 Пешеходный
место
пломбирования

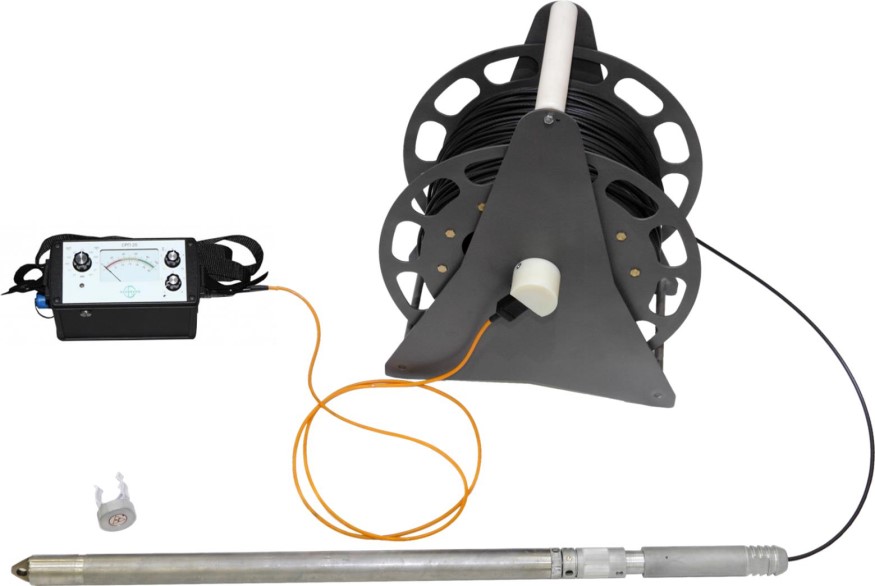

Рисунок 2 - Общий вид прибора в модификации СРП-20 Каротажный
место
пломбирования
4
Рисунок 3 - Место маркировки пульта измерительного

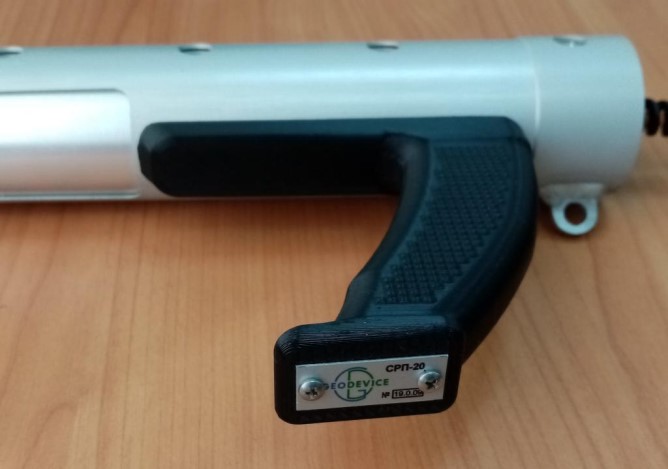

Рисунок 4 - Место маркировки блока детектирования модификации СРП-20 Пешеходный

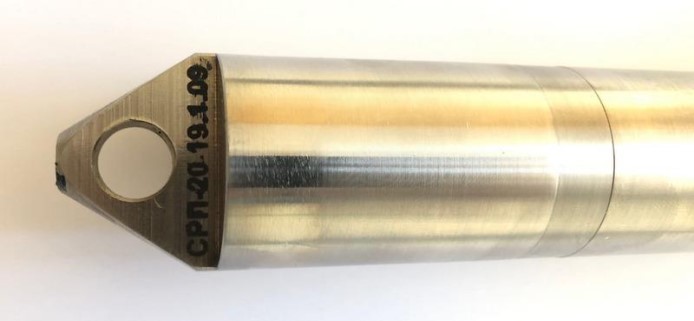

Рисунок 5 - Место маркировки блока детектирования модификации СРП-20 Каротажный
5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
(от 0 до 30)
от 20 до 100 (от 0 до 100)
от 60 до 300 (от 0 до 300)
от 200 до 1000 (от 0 до 1000)
Значение
Таблица 1 – Метрологические характеристики приборов
Наименование характеристики
Диапазон измерений (диапазон показаний) МЭД гамма-
излучения радионуклида
226
Ra, мкР/ч:
– поддиапазон 30 мкР/ч
от 600 до 3000 (от 0 до 3000)
15
– поддиапазон 100 мкР/ч
– поддиапазон 300 мкР/ч
– поддиапазон 1000 мкР/ч
– поддиапазон 3000 мкР/ч
Пределы допускаемой основной относительной
погрешности измерения МЭД гамма-излучения
радионуклида
226
Ra, %
Диапазон измерений (диапазон показаний) средней
скорости счета регистрируемых гамма-квантов, с
-1
– поддиапазон 100 с
-1
– поддиапазон 300 с
-1
– поддиапазон 1000 с
-1
– поддиапазон 3000 с
-1
– поддиапазон 10000 с
-1
от 20 до 100 (от 0 до 100)
от 60 до 300 (от 0 до 300)
от 200 до 1000 (от 0 до 1000)
от 600 до 3000 (от 0 до 3000)
от 2000 до 10000 (от 0 до 10000)
10
Пределы допускаемой основной относительной
погрешности измерения скорости счета регистрируемых
гамма-квантов, %
Нормальные условия измерений:
- температура,
о
С
- атмосферное давление, кПа
от +15 до +25
от 86,0 до 106
- относительная влажность воздуха при температуре +25 ºС, %от 30 до 75
Примечания: 1. Основная относительная погрешность измерения МЭД гамма-излучения
радионуклида
trial
на поддиапазоне с пределом 30 мкР/ч не нормируется.
2. На начальном участке каждого поддиапазона до 20 % предела измерения
основная относительная погрешность не нормируется.
Таблица 2 – Основные технические характеристики приборов
Наименование характеристики
Значение
5
8
5
от 10,5 до 14,5
5
Время установления рабочего режима, мин, не более
Время непрерывной работы, ч, не менее
Нестабильность за время непрерывной работы, %, не более
Сохранение работоспособности при изменении напряжения питания в
диапазоне, В
Пределы допускаемой дополнительной погрешности измерения МЭД
при изменении температуры окружающей среды в пределах рабочих
условий эксплуатации, %
Пределы допускаемой дополнительной погрешности измерения МЭД
при изменении ориентации блока детектирования в магнитном поле
Земли, %
2,5
6
Значение
Наименование характеристики
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре +25 ºС, %, не более
атмосферное давление, кПа
Средняя наработка на отказ, ч
от
20 до +50
98
от 84 до 106
10000
Наименование
1010
36
36
3,5
– пульт измерительный
200
90
145
2,6
Таблица 3 – Габаритные размеры и масса составных частей прибора
Длина, мм,
не более
Ширина, мм,
не более
Высота,
мм, не более
Масса, кг,
не более
СРП-20 Полевой
680
200
57
90
170
145
1,3
2,6
– блок детектирования
– пульт измерительный
СРП-20 Каротажный:
– блок детектирования
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и
на пленочную этикетку, клеящуюся на верхнюю панель корпуса пульта измерительного.
Комплектность средства измерений
Таблица 4 – Комплектность приборов СРП-20
Наименование
Блок детектирования
*
Пульт измерительный
Количество
1 шт.
1 шт.
Аккумулятор (встроенный)1 шт.
Зарядное устройство1 шт.
Наушники Koss Porta Pro1 шт.
Контрольный источник (
60
Co) в контейнере1 шт.
Кабель USB (для подключения резервного аккумулятора)1 шт.
Защищенный кейс1 шт.
Катушка со скользящим контактом
**
1 шт.
Приборы геологоразведочные сцинтилляционные СРП-20.1 экз.
Модификация СРП-20 Полевой. Руководство по эксплуатации
***
Приборы геологоразведочные сцинтилляционные СРП-20.1 экз.
Модификация СРП-20 Каротажный. Руководство по
эксплуатации
**
Приборы геологоразведочные сцинтилляционные СРП-20.1 экз.
Методика поверки МП 2103-004-2020
*
В зависимости от модификации – полевой или каротажный
**
Только для модификации СРП-20 Каротажный
***
Только для модификации СРП-20 Полевой
Поверка
осуществляется по документу МП 2103-004-2020 «ГСИ. Приборы геологоразведочные
сцинтилляционныеСРП-20.Методикаповерки»,утвержденномуФГУП«ВНИИМ
им. Д.И. Менделеева» 26 марта 2020 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 – установки дозиметрические
гамма-излучения с радионуклидом
226
Ra;
7
Генератор импульсов специальной формы АКИП 3408/1, рег. № 66780-17.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
требования
к приборам
СРП-20.
Нормативные и технические документы, устанавливающие
геологоразведочным сцинтилляционным СРП-20
ГОСТ4.59-79.Средстваизмеренийионизирующих
излучений.
Номенклатура
показателей.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений
кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной
дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей
энергии
амбиентного, направленного и индивидуального эквивалентов дозы и потока
рентгеновского и гамма-излучений
ГДРП.416651.001Приборгеологоразведочныйсцинтилляционный
Технические условия
Изготовитель
Общество с ограниченной ответственностью «ГЕОДЕВАЙС» (ООО «ГЕОДЕВАЙС»)
ИНН 7801625938
Адрес: 199178, г. Санкт-Петербург, Малый пр. В.О., д. 58, лит. А
Юридический адрес: 199406, г. Санкт-Петербург, ул. Гаванская, д. 41, пом. 89
Телефон: (+7 812) 748-18-82
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3161-72 | Приборы цифровые щитовые однопредельные | Ф210 | Нет данных | Нет данных | Перейти |
| 37876-08 | Приборы тензометрические | DN500N, DN510N, DN520N, DN530N, DN540N, DN550A | Фирма "Dacell Co. Ltd.", Корея | 1 год | Перейти |
| 3207-00 | Приборы дифференциально-трансформаторные | КСД3, КСД-250 | ОАО "Челябинский завод "Теплоприбор", г.Челябинск | 1 год | Перейти |
| 77690-20 | Приборы для измерений параметров шероховатости поверхности | Surftest SJ-500, Surftest SV-2100, Surftest SV-3200, Surftest SV-3000 CNC серии 178 | Фирма "Mitutoyo Corporation", Япония | 2 года | Перейти |
| 28525-05 | Приборы переносные для измерения твердости клинков холодного оружия | КРАФТ | ГУ НПО "Специальная техника и связь" МВД России, г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
