ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры с местными показаниями типа РМ
Назначение средства измерений
Ротаметры с местными показаниями типа РМ (далее – ротаметры) предназначены для
измерений объемного расхода плавно меняющихся однородных потоков чистых и слабоза-
грязненных жидкостей и газов с дисперсными включениями инородных частиц.
категория размещения СИ «3» по ГОСТ 15150-69
климатическое исполнение СИ «У» - умеренный
климат по ГОСТ 15150-69
измеряемая среда: «Ж» - жидкость, «Г» - газ
верхний предел измерения ротаметра
Описание средства измерений
Принцип действия ротаметров основан на зависимости высоты подъема поплавка, пере-
мещающегося по конической, вертикально установленной трубке, от расхода рабочей среды.
Конструктивно, ротаметр состоит из конической трубки, расходящейся вверх, внутри
которой перемещается поплавок-индикатор. Измеряемый поток жидкости или газа проходит
через трубку снизу вверх и поднимает поплавок. Чем выше поплавок, тем больше площадь во-
круг него, через которую может течь поток. Поднявшись настолько, что сила тяжести уравно-
вешивает подъёмную силу со стороны потока, поплавок останавливается. Каждому положению
поплавка соответствует определённый расход. Уплотнение по наружному диаметру трубки в
верхнем и нижнем конце достигается за счет резиновых прокладок. Для ограничения хода по-
плавка в верхнем и нижнем концах трубки предусмотрены упоры или диафрагмы.
Ротаметры выпускаются в следующих модификациях:
- РМ-А – ротаметры с местными показаниями с регулируемым игольчатым вентилем;
- РМ-02 – ротаметры с местными показаниями с диаметром условного прохода 6 мм;
- РМ-04 – ротаметры с местными показаниями с диаметром условного прохода 15 мм;
- РМ-06 – ротаметры с местными показаниями с диаметром условного прохода 40 мм.
Каждая модификация имеет свой шифр, структура которого приведена ниже:
РМ
– __ – ____ – __ – У – 3
указывается индекс «А» в случае модификации с
регулируемым игольчатым вентилем

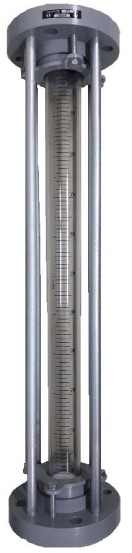

Общий вид ротаметров представлен на рисунке 1.
2
РМ-06РМ-04РМ-02РМ-А

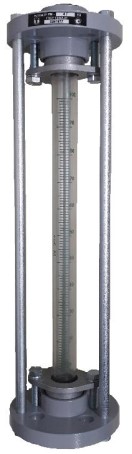

Рисунок 1 – Общий вид ротаметров
Пломбирование ротаметров с местными показаниями типа РМ не предусмотрено.
Программное обеспечение
отсутствует.
Наименование характеристики
- объемного расхода газов
1)
, м
3
/ч
-
от 0,126
до 2,5
±4
±2,5
15
Метрологические и технические характеристики
Таблица 1 – Метрологические характеристики
Диаметр условного прохода, Ду, мм
Значение
РМ-АРМ-02РМ-04РМ-06
3 6 15 40
Диапазон измерений:
- объемного расхода жидкостей
1)
, м
3
/ч
от 0,0126
до 0,25
от 0,0032 от 0,02
до 0,063 до 0,4
от 0,05 от 0,32
до 1,6 до 16
от 3,2
до 100
Пределы допускаемой, приведенной к
верхнему пределу диапазона измере-
ний расхода, погрешности при изме-
trial объемного расхода, %
Потеря давления в технологической
линии с установленным в нее рота-
метром на максимальном расходе,
кПа, не более
3
Продолжение таблицы 1
Наименование характеристики
0,63
Значение
РМ-АРМ-02РМ-04РМ-06
Максимальное рабочее избыточное
давление измеряемой среды, МПа
Температура измеряемой среды, °Cот +5 до +50
1)
Диапазон измерений для всех модификаций ротаметров: от 0,2Q
max
до Q
max
,
где Q
max
– максимальный объемный расход, м
3
/ч
Таблица 2 – Технические характеристики
Значение
РМ-02РМ-04РМ-06
6,8
370395696
28104160
28104160
Наименование характеристики
РМ-А
Масса ротаметра, кг, не более
Габаритные размеры, мм, не более
- длина150
- ширина 35
- высота 40
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %
- атмосферное давление, кПа
от +5 до +50
от 30 до 80
от 84 до 106,7
Средняя наработка на отказ, ч, не менее
50000
Средний срок службы, лет, не менее
12
Знак утверждения типа
знак утверждения типа наносится на табличку ротаметра методом наклейки и на титульный
лист паспорта типографским способом.
Комплектность средства измерений
Таблица 9 – Комплектность средства измерений
Наименование
Ротаметр (серия и исполнение позаказу)
Паспорт
Монтажный комплект (состав комплекта определяется модификацией ротаметра)
Количество
1 шт.
1 экз.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки»
Основные средства поверки:
- Установка поверочная 3 разряда в соответствии с ГПС (часть 1), утвержденной прика-
зом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды
от 0,003 до 5,0 м
3
/ч, пределы допускаемой относительной погрешности измерений не более
±0,5 %;
- Установка поверочная 1 разряда по ГОСТ Р 8.618-2014, диапазон воспроизведения
объемного расхода воздуха от 0,01 до 100 м
3
/ч, пределы допускаемой относительной погреш-
ности измерений не более ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или в свидетельство о поверке.
4
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ротаметрам с
местными показаниями типа РМ
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной повероч-
ной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вме-
стимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений объемного и массового расходов
газа
ТУ 4213-001-88603195-2014 «Ротаметр с местными показаниями типа РМ. Технические
условия»
Изготовитель
Общество с ограниченной ответственностью «Техприбор» (ООО «Техприбор»)
ИНН: 5243014477
Адрес: 607249, Нижегородская обл., Арзамасский район, д. Березовка, ул. Кленовая, д. 1,
оф. 12
Телефон: 8 (831) 477-78-00
E-mail: kipia27@yandex.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт:
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
