Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000, ГРСИ 79733-20
Номер госреестра:
79733-20
Наименование СИ:
Резервуар стальной вертикальный цилиндрический с понтоном
Обозначение типа:
РВСП-10000
Производитель:
Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), г. Батайск Ростовской обл.
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
29
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 5
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1859
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000
(далее – резервуар) предназначен для измерений объема, а также приема, хранения и
отпуска нефтепродуктов.
Описание средства измерений
Принцип действия резервуара основан на заполнении его нефтепродуктом до
определенногоуровня,соответствующегообъемунефтепродуктасогласно
градуировочной таблице резервуара.
Резервуар представляет собой металлический сосуд в форме вертикального
цилиндра, со стационарной крышей и понтоном. На боковых стенках и крыше
предусмотрены люки-лазы для обслуживания резервуара, а также смотровые, монтажные
и замерные люки. Днище резервуара металлическое. Резервуар снабжен лестницей для
доступа на крышу.
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-10000
зав. № 29 установлен на территории резервуарного парка АО «Краснодарский
нефтеперерабатывающий завод - Краснодарэконефть», по адресу: 350007, Российская
Федерация, Краснодарский край, г. Краснодар, ул. им. Захарова, 2.
Общий вид резервуара представлен на рисунке 1.
2

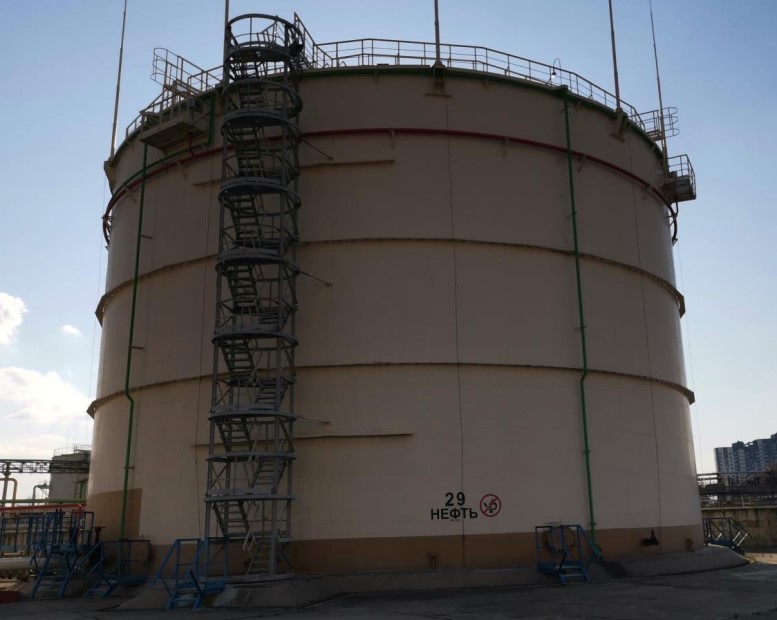

Рисунок 1 – Общий вид резервуара стального вертикального цилиндрического
с понтоном РВСП-10000
Пломбированиерезервуарастальноговертикальногоцилиндрическогос
понтоном РВСП-10000 не предусмотрено.
Программное обеспечение
отсутствует
Метрологические и технические характеристики
±0,1
Значение
10000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной
погрешности определения вместимости, %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
50
Знак утверждения типа
наносится на титульный лист технического паспорта методом печати.
3
Комплектность средства измерений
1 шт.
Количество
РВСП-10000 зав. № 29
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Резервуар стальной вертикальный
цилиндрический с понтоном
Технический паспорт -
Градуировочная таблица -
1 экз.
1 экз.
Поверка
осуществляетсяподокументуГОСТ8.570-2000«ГСИ.Резервуарыстальные
вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая TR30/5 (регистрационный № 22003-07);
- рулетка измерительная металлическая D 80 (регистрационный № 21096-12);
- нивелир с компенсатором VEGA L24, (регистрационный № 54719-19);
- рейка измерительная телескопическая VEGA TS3M (регистрационный № 51835-
12);
- толщиномер ультразвуковой ТЭМП-УТ1 (регистрационный № 38230-08);
- линейка измерительная металлическая, 500 мм (регистрационный № 20048-05).
Допускается применение аналогичныхсредствповерки, обеспечивающих
определение метрологических характеристик поверяемых средств измерений с требуемой
точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методиках (методах) измерений
отсутствуют
Нормативные документы, устанавливающие требования к резервуару стальному
вертикальному цилиндрическому с понтоном РВСП-10000
Приказ Федерального агентства по техническому регулированию и метрологии от
07.02.2018 г. № 256 «Об утверждении государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Открытое акционерное общество «Резметкон» (ОАО «Резметкон»)
ИНН 6141004383
Адрес: 346882, Ростовская обл., г. Батайск, ул. Энгельса, 347
Тел./факс: +7(86354) 7-08-83 / +7(86354) 7-08-83
Заявитель
Акционерное общество «Краснодарский нефтеперерабатывающий завод - Крас-
нодарэконефть» (АО «КНПЗ-КЭН»)
ИНН 2309021440
Адрес: 350007, Краснодарский край, г. Краснодар, ул. им. Захарова, 2
Тел./факс: +7(861) 219-83-11 / +7(861) 268-77-83
4
Испытательный центр
Обществосограниченнойответственностью«Метрологическийцентр»
(ООО «Метрологический центр»)
Адрес: 665816, Иркутская обл., г. Ангарск, 33-й мкр., д. 1, помещение 155
Тел./факс: 8 (3955) 68-05-77
E-mail: metrolog.irk@yandex.ru
Регистрационный номер RA.RU.312397 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
