Генераторы шума FS-SNS26, FS-SNS40, FS-SNS55, ГРСИ 79686-20
Номер госреестра:
79686-20
Наименование СИ:
Генераторы шума
Обозначение типа:
FS-SNS26, FS-SNS40, FS-SNS55
Производитель:
Фирма "Wireless Telecom Group Inc. d.b.a. Noisecom", США для "Rohde&Schwarz GmbH &Со. КG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «18» ноября 2020 г. № 1830
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы шума FS-SNS26, FS-SNS40, FS-SNS55
Назначение средства измерений
Генераторы шума FS-SNS26, FS-SNS40, FS-SNS55 (далее – ГШ) предназначены для
воспроизведения шумового сигнала с известным значением спектральной плотности мощности
шумового радиоизлучения (далее – СПМШ) на выходе при работе с измерителями
коэффициента шума, анализаторами спектра при измерении шумовых характеристик и
коэффициента передачи радиотехнических устройств.
Описание средства измерений
Принцип действия ГШ основан на возникновении СВЧ шумового сигнала при
электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД).
Источником шумового излучения в случае лавинного пробоя являются как дробовые
флуктуации тока диода, так и флуктуации коэффициента умножения лавины.
ГШ состоят из стабилизатора тока, генераторной секции и аттенюатора.
Стабилизатор токаобеспечивает режимработыЛПД–основного элемента
генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное
сопротивление ЛПД с входным сопротивлением аттенюатора.
Аттенюатор служит для уменьшения мощности шумов до заданного уровня и
улучшения согласования выхода СВЧ ГШ с внешней нагрузкой.
ГШ отличаются друг от друга диапазоном частот, избыточной относительной шумовой
температурой и исполнением выходных разъёмов.
Общий вид ГШ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

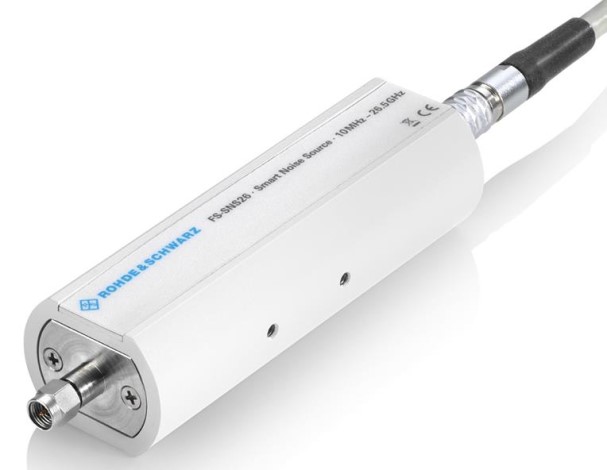

Рисунок 1
–
Общий вид ГШ
2
1
– место наклейки от несанкционированного доступа

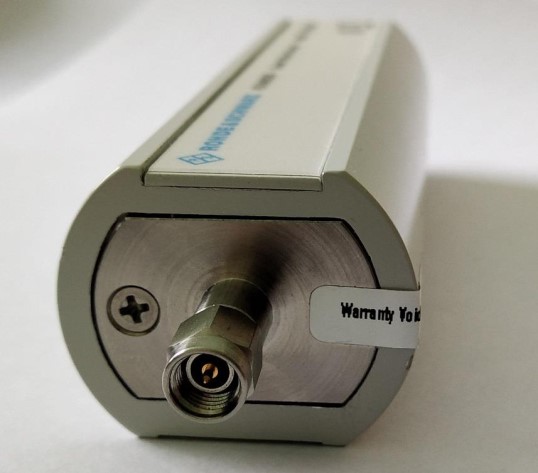

Рисунок 2– Схема пломбировки ГШ от несанкционированного доступа
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Таблица 1– Метрологические характеристики
Значение
от 0,01 до 26,5 включ.
от 0,1 до 40,0 включ.
от 0,1 до 55,0 включ.
от 13 до 17 включ.
от 10 до 17 включ.
от 7 до 21 включ.
Наименование характеристики
Диапазон рабочих частот, ГГц:
– FS-SNS26
– FS-SNS40
–FS-SNS55
Диапазон воспроизведения СПМШ, дБ:
– FS-SNS26
– FS-SNS40
– FS-SNS55
Пределы допускаемой абсолютной погрешности
воспроизведения уровня СПМШ для FS-SNS26, дБ:
– в диапазоне частот от 0,01 до 8,00 ГГц включ.
– в диапазоне частот св.8,00 до 26,50 ГГц включ.
±0,15
±0,21
1
3
Окончание таблицы 1
Наименование характеристики
Значение
±0,15
±0,21
±0,32
Пределы допускаемой абсолютной погрешности
воспроизведения уровня СПМШ для FS-SNS40, дБ:
– в диапазоне частот от 0,1 до 9,0 ГГц включ.
– в диапазоне частот св. 9,0 до 31,0 ГГц включ.
– в диапазоне частот св. 31,0 до 40,0 ГГц включ.
Пределы допускаемой абсолютной погрешности
воспроизведения уровня СПМШ для FS-SNS55, дБ:
– в диапазоне частот от 0,1 до 9,0 ГГц включ.
±0,15
– в диапазоне частот св. 9,0 до 31,0 ГГц включ.±0,21
– в диапазоне частот св. 31,0 до 42,0 ГГц включ.±0,32
– в диапазоне частот св. 42,0 до 55,0 ГГц включ.±0,45
КСВН выхода СВЧ FS-SNS26, не более:
– в диапазоне частот от 0,01 до 5,00 ГГц включ.1,15
– в диапазоне частот св. 5,0 до 18,0 ГГц включ.1,25
– в диапазоне частот св. 18,00 до 26,50 ГГц включ.1,35
КСВН выхода СВЧ FS-SNS40, не более:
– в диапазоне частот от 0,1 до 5,0 ГГц включ.1,25
– в диапазоне частот св. 5,0 до 18,0 ГГц включ.1,30
– в диапазоне частот св. 18,0 до 26,0 ГГц включ.1,40
– в диапазоне частот св. 26,0 до 40,0 ГГц включ.1,50
КСВН выхода СВЧ FS-SNS55, не более:
– в диапазоне частот от 0,1 до 18,0 ГГц включ.1,50
– в диапазоне частот св. 18,0 до 26,0 ГГц включ.1,75
– в диапазоне частот св. 26,0 до 40,0 ГГц включ.2,00
– в диапазоне частот св. 40,0 до 55,0 ГГц включ.2,50
Значение
– FS-SNS26
3,5, вилка
Таблица 2 – Основные технические характеристики
Наименование характеристики
Тип и размер соединителя СВЧ выхода, мм:
– FS-SNS40
– FS-SNS55
Номинальное значение выходного сопротивления, Ом
2,92, вилка
1,85, вилка
50
Напряжение питания постоянного тока, В
от 26 до 30
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
130,0
38,0
30,5
0,275
4
Окончание таблицы 2
от +5 до +45
80
Рабочие условия применения:
– температура окружающего воздуха, ºС
– относительная влажность при температуре воздуха +22 ºС, %,
не более
– атмосферное давление, кПа (мм рт. ст.)
от 84,0 до 106,7
(от 630 до 800)
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
внешнюю поверхность корпуса ГШ в виде шильды.
Комплектность средства измерений
Таблица 3– Комплектность ГШ
1 шт.
Количество
Наименование
Генератор шума
Интерфейсный кабель
1 шт.
Обозначение
FS-SNS26
или FS-SNS40
или FS-SNS55
SNSCABLE
или SNSCABLE-Y
Руководство по эксплуатации
Методика поверки
Упаковка
1338.8050.02 - 02 1 экз.
651-20-007 МП 1 экз.
– 1 шт.
Поверка
осуществляется по документу 651-20-007 МП «Генераторы шума FS-SNS26, FS-SNS40,
FS-SNS55. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28 января 2020 года.
Основные средства поверки:
– вольтметр универсальный В7-78/1, регистрационный номер 31773-06 в Федеральном
информационном фонде;
– мера напряжения и тока E3641A, регистрационный номер 26951-04 в Федеральном
информационном фонде;
– анализатор электрических цепей векторный ZVA67, регистрационный номер 48355-
11 в Федеральном информационном фонде;
– рабочийэталонединицыспектральнойплотностимощностишумового
радиоизлучения 1 разряда в диапазоне от 1000 до 20000 К в диапазоне частот от 0,002 до
178,3 ГГц (по ГОСТ Р 8.860-2013).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых ГШ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе и методике измерения «Анализаторы спектра
серии FSx c опцией К30. Методика измерений коэффициента шума четырехполюсника»
(Свидетельство об аттестации методики измерений № 513-RA.RU.311243-2018 от 30 марта
2018 г.)
5
Нормативные и технические документы, устанавливающие требования к генераторам
шума FS-SNS26, FS-SNS40, FS-SNS55
ГОСТ Р 8.860-2013. Государственная системаобеспечения единства измерений.
Государственная поверочная схема для средств измерений спектральной плотности мощности
шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «Wireless Telecom Group Inc. d.b.a. Noisecom», США
Адрес: 25 Eastmans Road, Parsippany, NJ 07054, United States
Web-сайт:
Е-mail:
для
«Rohde&Schwarz GmbH &Со. КG», Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Телефон: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Web-сайт:
Е-mail:
Заявитель
ООО «РОДЕ и ШВАРЦ РУС»
ИНН 7710557825
Адрес: 115093, г. Москва, Нахимовский пр-кт, д. 58, комн. 16, этаж 6
Телефон: +7 (495) 981-3560
Факс: +7 (495) 981-3565
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск,
рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс) +8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года.
