Номер госреестра:
79640-20
Наименование СИ:
Системы измерительные
Обозначение типа:
ЭксДи
Производитель:
Общество с ограниченной ответственностью "ЭКСДИ" (ООО "ЭКСДИ"), г. Краснодар
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 10
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1868
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные ЭксДи
Назначение средства измерений
Системы измерительные ЭксДи (далее - системы) предназначены для измерений
максимальной амплитуды напряжения повторяющихся частичных разрядовв изоляции
высоковольтного электрооборудования.
Описание средства измерений
Принцип действия систем
последующей обработкой сигнала
основан на регистрации высокочастотных сигналов с
аналого-цифровым преобразователем и его передачей в
персональный компьютер (ПК).
Системы выпускаются в двух модификациях ЭксДиСПЧР и ЭксДи ППЧР,
различающихся между собой конструктивным исполнением.
Система ЭксДи СПЧР состоит из блока сбора данных, включая измеритель частичных
разрядов (ЧР), распределительной коробки, трех емкостных датчиков частичных разрядов ДЧ, и
программного обеспечения (ПО), установленного на блоке управления (ПК, ноутбук).
Блок сбора данных, включая измеритель ЧР (в основе – блок PDScope Techimp), системы
ЭксДи СПЧР смонтирован в окрашенном металлическом корпусе.
Система ЭксДи ППЧР состоит из блока сбора данных, включая измеритель ЧР (в основе
– блок PDScope Techimp), распределительной коробки, трех емкостных датчиков частичных
разрядов ДЧ и штатных измерительных кабелей.
Блок сбора данных, включая измеритель ЧР, системы ЭксДи ППЧР смонтирован в
переносном кейсе из пластикового корпуса.
Датчики являются пассивными элементами, фильтрами высоких частот.
В системах блок сбора данных включает в себя измеритель ЧР (PDScope Techimp),
автоматический выключатель, понижающий трансформатор, блок питания.
Считывание базы данных сигналов, поступающих от емкостных датчиков ДЧ,
производится по команде оператора. Считывание базы данных и измерение сигналов частичных
разрядов может проводиться как автоматически с определенной периодичностью, так и
вручную. При регистрации в памяти измерителя сохраняется дата, время и значения сигналов
ЧР.
Системы управляются посредством Ethernet соединения по протоколу связи TCP/IP.
Имеется три входных канала для регистрации ЧР измерителя, они равноценны и
независимы друг от друга, имеют идентичное входное сопротивление 50 Ом. Для
синхронизации напряжения применяется вход «Синхронизация».
Обобщенная блок-схема функционирования систем ЭксДи приведена на рисунке 1.
Общий вид систем измерительных ЭксДи СПЧР и ЭксДи ППЧР с указанием мест
пломбировки от несанкционированного доступа и местом нанесения знака поверки приведён на
рисунках 2-4.
Общий вид емкостных датчиков ДЧ приведён на рисунке 5.
2

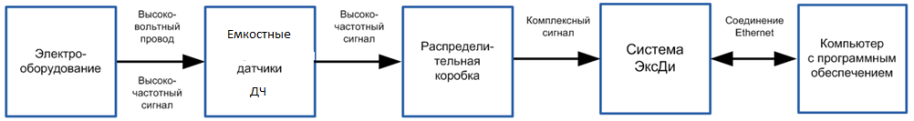

Рисунок 1 – Обобщенная блок-схема функционирования систем ЭксДи

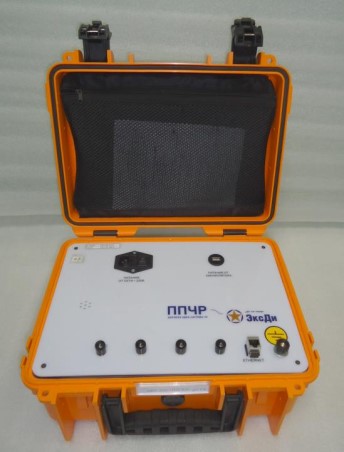

Рисунок 2 - Общий вид блока сбора данных, включая измеритель ЧР, систем
измерительных ЭксДи ППЧР
Места пломбировки
Место нанесения знака
поверки
3

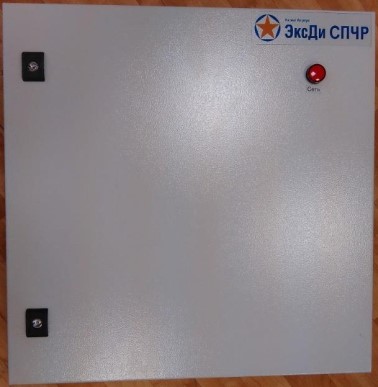

Рисунок 3 – Лицевая панель крышки корпуса блока сбора данных систем измерительных ЭксДи
СПЧР

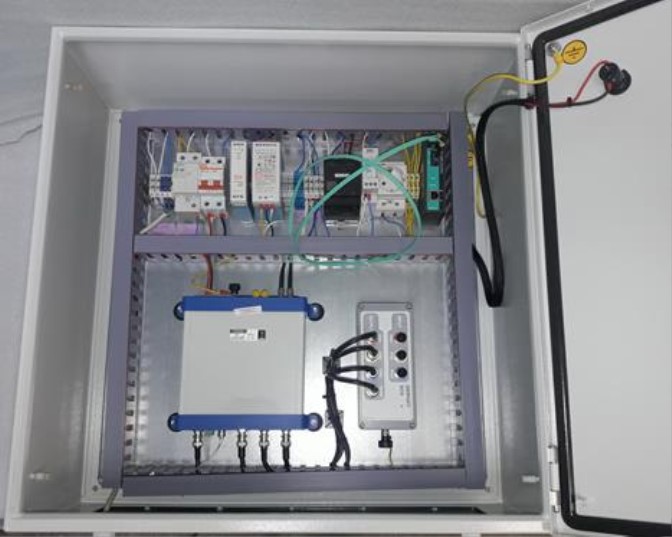

Рисунок 4 - Общий вид блока сбора данных систем измерительных ЭксДи СПЧР
Место нанесения знака
поверки
Место пломбировки
4
Рисунок 5 - Общий вид емкостных датчиков ДЧ
Программное обеспечение
Системы имеют внешнее программное обеспечение (ПО).
Внешнее ПО устанавливается на персональный компьютер (ноутбук), предусматривает
различные экранные формы отображения информации и предназначено для сбора информации
с системы, хранения и представления пользователю.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии
с Р 50.2.077-2014 – «высокий». Таблица 1 – Идентификационные данные программного
обеспечения.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование внешнего ПО
Номер версии (идентификационный номер) внешнего ПО
Цифровой идентификатор ПО
Значение
-
Не ниже 1.09.10
-
Метрологические и технические характеристики
±25
Значение
от 0,05 до 5,0
Таблица 2 - Метрологические характеристики систем
Наименованиехарактеристики
Диапазон измерений максимальной амплитуды напряжения
повторяющихся частичных разрядов, В
Пределы допускаемой относительной погрешности измерений
максимальной амплитуды напряжения повторяющихся
частичных разрядов, %
Частотный диапазон импульсов напряжения, МГц
от 0,1 до 5,0
220±22
50
Значение
от 0,016 до 30,0
от 0,01 до 5,0
Таблица 3 – Основные технические характеристики систем
Наименованиехарактеристики
Полоса пропускания, МГц
Чувствительность по напряжению измеряемых импульсов
ЧР, В
Параметры электрического питания:
- напряжение переменного тока, В
- номинальная частота переменного тока, Гц
BNC
Тип разъема входов блока сбора данных систем и выхода
емкостных датчиков
Габаритные размеры устройства обработки и сбора данных
систем ЭксДи модификации СПЧР, включая измеритель ЧР, мм
- длина
- ширина
- высота
600±50
250
600±50
5
6
от +5 до +50
365±50
295±50
170±50
Продолжение таблицы 3
Габаритные размеры устройства обработки и сбора данных
систем ЭксДи модификации ППЧР, включая измеритель ЧР, мм
- длина
- ширина
- высота
Габаритные размеры емкостных датчиков ДЧ, мм
- диаметр
- высота
130±50
250±100
25
8,5
5
3
3
1
6; 12; 24
от 470 до 1200
Масса, кг, не более:
- устройства обработки и сбора данных системы ЭксДи СПЧР
- устройства обработки и сбора данных системы ЭксДи ППЧР
- одного емкостного датчика со штатным кабелем
Количество емкостных датчиков ДЧ
Количество измерительных каналов
Количество каналов для синхронизации
Номинальное напряжение емкостных датчиков ДЧ, кВ
Электрическая емкость датчиков ДЧ, пФ
Условия эксплуатации:
- температура окружающей среды, °C
- относительнаявлажность воздуха при температуре+25 °C, %,
неболее
- атмосферноедавление, кПа
95
от 87 до 106
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на
лицевую панель блока обработки и сбора данных - в виде наклейки.
Комплектность средства измерений
Обозначение
---
Количество
1 шт.
1 шт. (длина 10 м)
1 шт.
СПЧР-95083768-001ПС
ППЧР-95083768-001ПС
МП 206.1-147-2019
1 экз.
1 экз.
1 экз.
Таблица 4 – Комплектность
Наименование
Системы измерительные ЭксДи
Кабель измерительный
Диск с ПО
Паспорт
-модификация СПЧР
- модификации ППЧР
Методика поверки
Руководство по эксплуатации
-модификация СПЧР
- модификации ППЧР
СПЧР-95083768-001РЭ
ППЧР-95083768-001РЭ
1 экз.
1 экз.
Поверка
осуществляется по документу МП 206.1-147-2019 «Системы измерительные ЭксДи. Методика
поверки», утвержденному ФГУП «ВНИИМС» 28 ноября 2019 г.
Основные средства поверки:
генератор цифровой сигналов специальной формы AFG-73051 (регистрационный номер
в Федеральном информационном фонде 53065-13);
осциллограф цифровой запоминающий LeCroy WaveJet 352 (регистрационный номер в
Федеральном информационном фонде 32488-06);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
7
Знак поверки наносится на лицевую поверхность блока обработки и сбора данных в виде
наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
измерительным ЭксДи
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения,
управления и лабораторного применения. Часть 1 Общие требования
ТУ 26.51.43-001-95083768-2019 Системы измерительные ЭксДи модификации СПЧР.
Технические условия
ТУ 26.51.43-003-95083768-2019 Системы измерительные ЭксДи модификации ППЧР.
Технические условия
Изготовитель
Общество с ограниченной ответственностью «ЭКСДИ» (ООО «ЭКСДИ»)
ИНН 2311087840
Адрес: 350005, Краснодарский край, г. Краснодар, ул. Кореновская, д. 32, литер 3, офис11
Телефон: +7 (861) 258-33-61
E-mail: exdi@exdi.su
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озёрная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
