Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000, ГРСИ 79622-20
Номер госреестра:
79622-20
Наименование СИ:
Резервуары стальные вертикальные цилиндрические
Обозначение типа:
РВС-1000, РВС-5000
Производитель:
Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
РВС-1000 зав.№№ 1, 2, 3, 4; РВС-5000 зав.№ 5
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 17
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. №1870
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические РВС-1000, РВС-5000 предназначены
для измерения объема нефтепродуктов, а такжедля их приема, хранения и отпуска.
Описание средства измерений
Тип резервуаров – стальные вертикальные цилиндрические, номинальной вместимостью
1000 м
3
, 5000 м
3
.
Принципдействиярезервуаровстальныхвертикальныхцилиндрических
РВС-1000, РВС-5000 основан на заполнении их нефтепродуктом до определенного уровня,
соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды,
состоящиеиз цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки,
расположенныев нижней части резервуара.
Резервуары РВС-1000 с заводскими номерами 1, 2, 3, 4, РВС-5000 с заводским номером
5расположеныпоадресу:184355,Мурманскаяобласть,Кольскийрайон,
п. Мурмаши, Аэропорт, ООО «Газпромнефть-Аэро Мурманск».
ОбщийвидрезервуаровстальныхвертикальныхцилиндрическихРВС-1000,
РВС-5000 представлен на рисунках 1, 2.
2

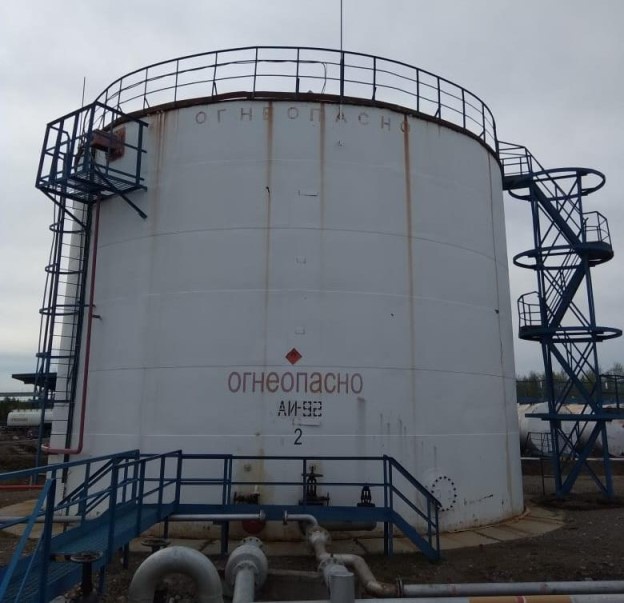

Рисунок 1 – Общий вид резервуаров РВС-1000

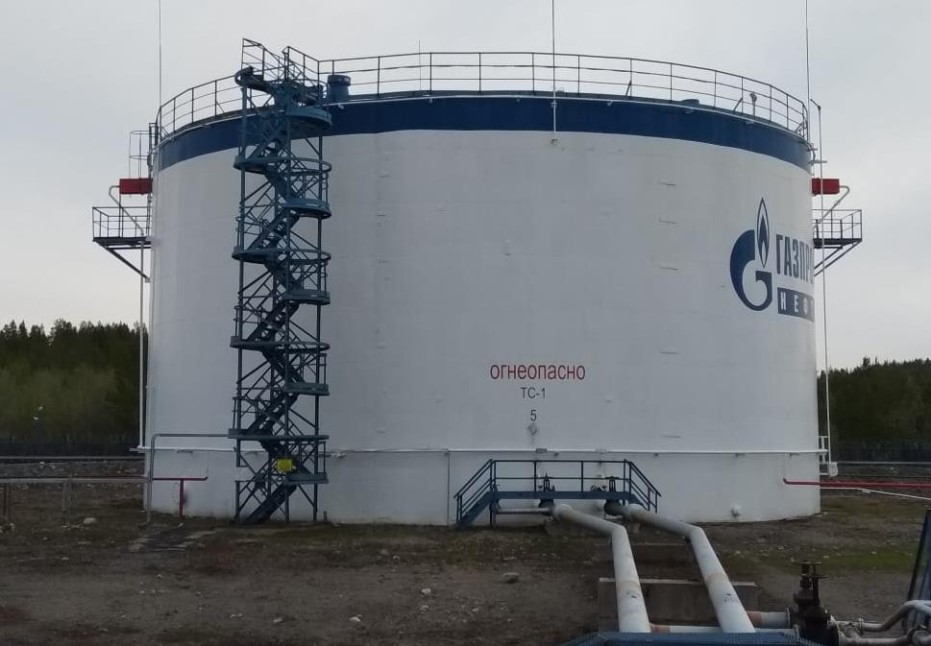

Рисунок 2 – Общий вид резервуара РВС-5000
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000,
РВС-5000 не предусмотрено.
3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
Таблица 1 – Метрологические характеристики
Номинальная вместимость, м
3
РВС-1000
1000
Значение
РВС-5000
5000
Пределыдопускаемойотносительной
погрешностиопределениявместимости±0,20±0,10
(геометрический метод), %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный цилиндрический
Паспорт
Градуировочная таблица
Резервуар стальной вертикальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РВС-1000
--
РВС-5000
-
-
Количество
4 шт.
4 экз.
4 экз.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним пределом
измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м
(регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-03);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир скомпенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
Сведения о методиках (методах) измерений
отсутствуют.
4
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим РВС-1000, РВС-5000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций
имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова, 28
Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82
Web-сайт: www.nzrmk.ru
E-mail:
Заявитель
Общество с ограниченной ответственностью «Газпромнефть-Аэро Мурманск»
(ООО «Газпромнефть-Аэро Мурманск»)
ИНН 5105091572
Адрес: 184355, Мурманская обл., Кольский район, п. Мурмаши, аэропорт
Телефон/ факс: +7 (8152) 55-41-61
Web-сайт: www.gazprom-neft.aero
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, РеспубликаТатарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
