Резервуары стальные горизонтальные цилиндрические РГС-50, ГРСИ 79620-20
Номер госреестра:
79620-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-50
Производитель:
Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
23, 24
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. №1870
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-50
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для
измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
цилиндрическихРГС-50
Описание средства измерений
Типрезервуаров–стальныегоризонтальныецилиндрические,номинальной
вместимостью 50 м
3
.
Принципдействиярезервуаровстальныхгоризонтальныхцилиндрических
РГС-50основан назаполненииих нефтепродуктомдоопределенногоуровня,
соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-50 представляют собой
горизонтально расположенный цилиндрический стальной сосуд с коническими днищами.
Резервуары установлены на седловых опорах и оборудованы смотровой площадкой с
лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары РГС-50 с заводскими номерами 23, 24 расположены по адресу: 184355,
Мурмаши,Аэропорт,
Мурманскаяобласть,Кольскийрайон,п.
ООО «Газпромнефть-Аэро Мурманск».
Общийвидрезервуаровстальныхгоризонтальных
представлен на рисунке 1.
2

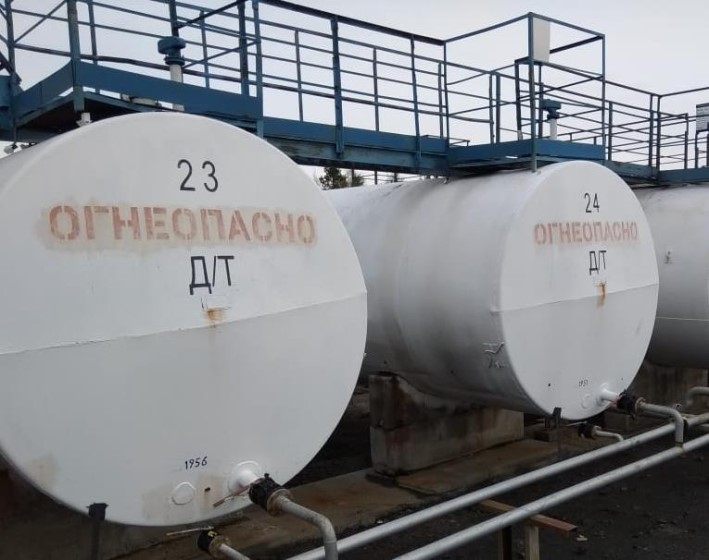

Рисунок 1 – Общий вид резервуаров РГС-50
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
50
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара от 9 до 50 м
3
при
геометрическом методе, %
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РГС-50
--
Количество
2 шт.
2 экз.
2 экз.
3
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-50
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций
имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская обл., г. Новокузнецк, ул. Некрасова, 28
Телефон/ факс: +7 (3843) 35-66-99/ (3843) 35-66-82
Web-сайт: www.nzrmk.ru
E-mail: mrk@nzrmk.ru
Заявитель
Общество с ограниченной ответственностью «Газпромнефть-Аэро Мурманск»
(ООО «Газпромнефть-Аэро Мурманск»)
ИНН 5105091572
Адрес: 184355, Мурманская обл., Кольский район, п. Мурмаши, аэропорт
Телефон/ факс: +7 (8152) 55-41-61
Web-сайт: www.gazprom-neft.aero
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
4
