Датчики температуры дорожного покрытия ДТД-03, ГРСИ 79600-20
Номер госреестра:
79600-20
Наименование СИ:
Датчики температуры дорожного покрытия
Обозначение типа:
ДТД-03
Производитель:
Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 17
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1872
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры дорожного покрытия ДТД-03
датчики ДТД-03)
поверхности и на
Назначение средства измерений
Датчики температуры дорожного покрытия ДТД-03 (далее –
предназначены для измерений температуры дорожного покрытия на его
различных глубинах.
Описание средства измерений
В ДТД-03 используются интегральные твердотельные датчики температуры принцип
действия, которых основан на использовании биполярного транзистора в качестве первичного
преобразователятемпературывэлектрическийсигнал.Послеобработкивстроенным
микроконтроллером измеренные значения передаются в линию связи через коммуникационный
интерфейс RS-485.
Конструктивно датчики ДТД-03 выполнены в виде неразборного водонепроницаемого
корпуса, состоящего из монолитной смеси на основе эпоксидной смолы с наполнителем, что
обеспечивает прочность и передачу тепла от дорожного покрытия к чувствительным элементам,
установленным внутри корпуса датчика. Чувствительные элементы размещены на расстоянии 50
мм друг от друга. Первый чувствительный элемент располагается под верхней поверхностью
корпуса, второйчувствительныйэлемент–у нижнейповерхности корпуса. Третий
чувствительный элемент (для исполнения ДТД-03-01) выносится за пределы корпуса на
специальном кабеле.
Датчик имеет два варианта исполнения, отличающихся количеством чувствительных
элементов: два чувствительных элемента у ДТД-03, три чувствительных элемента у ДТД-03-01.
Обе модификации имеют встроенный соединительный кабель длинной 20 метров. При
эксплуатации датчики ДТД-03 монтируются в дорожное полотно.
Общий вид датчиков ДТД-03 представлен на рисунке 1. Общий вид датчиков ДТД-03-01
представлен на рисунке 2. Общий вид идентификационной наклейки на корпусе датчиков
дорожного покрытия ДТД-03 представлен на рисунке 3.
Пломбирование датчиков дорожного покрытия ДТД-03 от несанкционированного доступа
не предусмотрено.
2

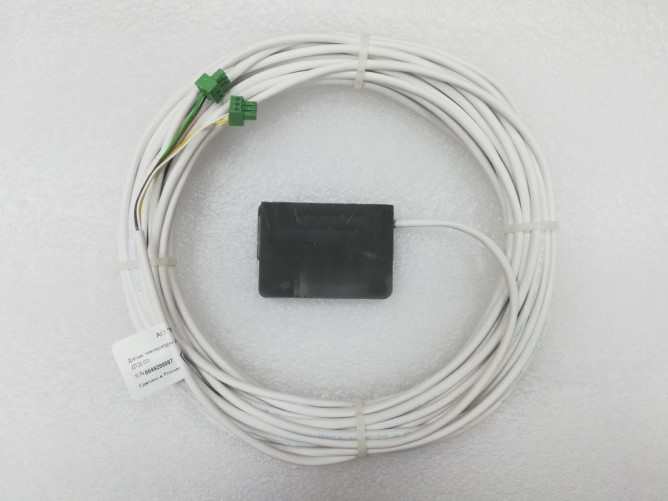

Рисунок 1 – Общий вид датчиков температуры дорожного покрытия ДТД-03

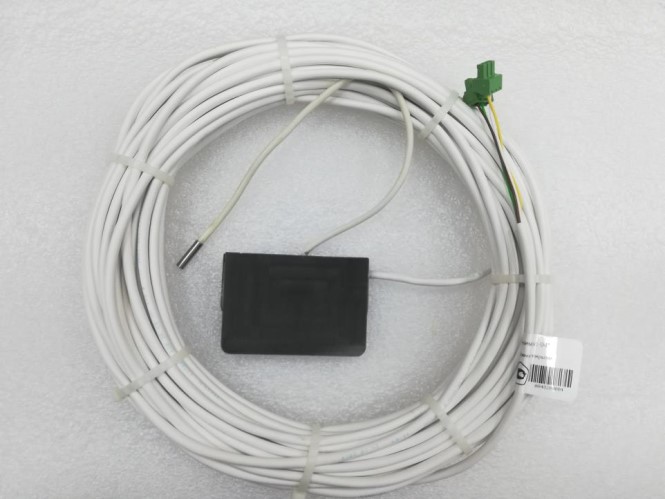

Рисунок 2 – Общий вид датчиков температуры дорожного покрытия ДТД-03-01
Рисунок 3 – Общий вид маркировки на корпусе датчиков
температуры дорожного покрытия ДТД-03
3
Программное обеспечение
Датчики температуры дорожного покрытия ДТД-03 имеют встроенное программное
обеспечение (далее – ПО) «DTD-03», которое обеспечивает работу датчика, проверку состояния и
настройку датчика ДТД-03.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Идентификационное наименование ВПО
Номер версии (идентификационный номер) ВПО
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Значение
DTD-03
не ниже 1.1.0
Метрологические и технические характеристики
±0,1
Значение
от -50 до +60
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности измерений
температуры, °С
60
87
17
12±0,1
0,06
2
3
60
87
17
5
300
26000
Таблица 3 – Основные технические характеристики
Электрическое питание от сети постоянного тока:
-напряжение, В
Потребляемая мощность, Вт, не более
Количество измерительных каналов
ДТВ-03
ДТВ-03-01
Габаритные размеры, мм, не более:
ДТВ-03
-высота;
-ширина;
-глубина;
ДТВ-03-01
-высота;
-ширина;
-глубина
-диаметр третьего чувств.эл.
-длина третьего чувств.эл.
Средняя наработка на отказ, ч
Срок службы, лет, не менее
Степень защиты
3
IP 68
0,8
Масса, кг, не более
Условия эксплуатации:
-температура окружающей среды, °C
-относительная влажность воздуха, %
-атмосферное давление, гПа
от -50 до +60
от 0 до 100
от 500 до 1100
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность средства измерений
4
Таблица 4 – Комплектность датчиков температуры дорожного покрытия ДТД-03
Наименование
Датчик температуры дорожного покрытия
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
ДТД-03
МРАШ.405937.003 РЭ
МРАШ.405937.003 ПС
МП 2540-0080-2020
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 2540-0080-2020 «ГСИ. Датчики температуры дорожного
покрытия ДТД-03. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
30.06.2020 года.
Основные средства поверки:
Термостат переливной прецизионный ТПП-1, мод. ТПП-1.2, регистрационный номер в
Федеральном информационном фонде по обеспечению единства измерений 33744-07.
Термометр сопротивления эталонный ЭТС-100М, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 70903-18.
Измеритель температуры многоканальный прецизионный МИТ 8.10М, регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к датчикам
температуры и влажности воздуха ДТД-03
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19
октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного
регулированияобеспеченияединстваизмеренийивыполняемыхприосуществлении
деятельности в области гидрометеорологии и смежных с ней областях, и обязательных
метрологических требований к ним, в том числе показателей точности измерений»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
МРАШ.405937.003 ТУ Датчики температуры дорожного покрытия ДТД-03. Технические
условия
Изготовитель
Акционерное общество «Минимакс-94» (АО «Минимакс-94»)
ИНН 7709047435
Адрес: 105064, г. Москва, Нижний Сусальный пер., д. 5, стр. 18, ком. 12а
Телефон: (495) 640-74-25
Факс: (495) 640-74-26
Web сайт: www.mm94.ru
E-mail: info@mm94.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
5
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт:
E-mail:
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
