Резервуары стальные горизонтальные цилиндрические Рк-15, ГРСИ 79598-20
Номер госреестра:
79598-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
Рк-15
Производитель:
Общество с ограниченной ответственностью "Научно-производственное объединение Агрегат" (ООО "НПО Агрегат"), Московская обл., г. Чехов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
130, 131
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1872
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические Рк-15
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические Рк-15 предназначены для
измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Типрезервуаров–стальныегоризонтальныецилиндрические,номинальной
вместимостью 15 м
3
.
Принцип действия резервуаров стальных горизонтальных цилиндрических Рк-15
основан на заполнении их нефтепродуктом до определенного уровня, соответствующего
заданному значению объема.
Резервуары стальные горизонтальные цилиндрические Рк-15 представляют собой
горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими
днищами. Резервуары устанавливаются на опоры, с креплением в нижней части, а в верхней
части фиксируется талрепами при установке резервуаров в защитные каркасы.
Резервуары оборудованы площадкой обслуживания с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические Рк-15 с заводскими номерами
130, 131 расположены на территории объектов Службы в рабочем поселке Южно-Курильск
Пограничного управления ФСБ России по Сахалинской области, адреса расположения
резервуаров указаны в таблице 1.
Место расположения резервуаров
Таблица 1 – Место расположения резервуаров.
Заводскиеномера
резервуаров
130
131
Сахалинская область, Южно-Курильский район, о. Кунашир, нас. пункт
Назарово, склад ГСМ.
Сахалинская область, о. Анучина, склад ГСМ.

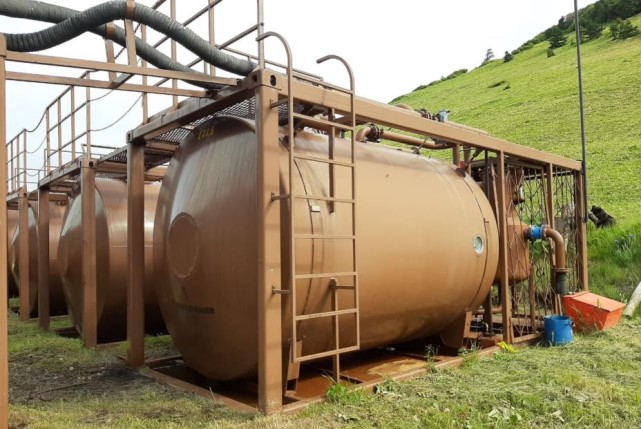

Общий вид резервуаров стальных горизонтальных цилиндрических Рк-15 представлен
на рисунке 1.
2
Рисунок 1 – Общий вид резервуаров Рк-15
Пломбирование резервуаров стальных горизонтальных цилиндрических Рк-15 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
±0,25
Значение
15
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости резервуара от 3 до 15 м
3
при
геометрическом методе, %
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
15
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом
Комплектность средства измерений.
Таблица 4- Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
Рк-15
--
Количество
2 шт.
2 экз.
2 экз.
3
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой УТ-93П (регистрационный номер 10479-98);
- штангенциркуль ШЦ (регистрационный номер 32368-06);
- нивелир с компенсатором DSZ3 (регистрационный номер 29722-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим Рк-15
ГОСТ8.346-2000ГСИ.Резервуарыстальныегоризонтальныецилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
Агрегат» (ООО «НПО Агрегат»)
ИНН 5048019584
Адрес: 142304, Московская обл., г. Чехов, ул. Комсомольская, 12Б
Телефон/ факс: +7 (496) 723-482-4/ (496) 723-723-7
Web-сайт:
E-mail:
Заявитель
Федеральное государственное казенное учреждение «Пограничное управление ФСБ
России по Сахалинской области» (ПУ ФСБ России по Сахалинской области)
ИНН 6501165653
Адрес Службы в рабочем поселке Южно-Курильск: 694511 Сахалинская обл., Южно-
Курильский район, пос. Горячий пляж
Юридический адрес: 693000, Сахалинская обл., г. Южно-Сахалинск, проспект Победы,
63 А
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
4
Готовы поверить данное средство измерений.
