Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001, ГРСИ 79574-20
Номер госреестра:
79574-20
Наименование СИ:
Контрольно-проверочная аппаратура системы пеленга
Обозначение типа:
КПА СП ЦДКТ.464534.001
Производитель:
Филиал акционерного общества "Объединённая ракетно-космическая корпорация" "Научно-исследовательский институт космического приборостроения" (филиал АО "ОРКК" - "НИИ КП"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «26» февраля 2021 г. № 184
Лист № 1
Регистрационный № 79574-20Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001
Назначение средства измерений
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001
(далее – КПА СП) предназначена для:
измеренияпараметроврадиосигналов,излучаемыхизделием«Системапеленга
ЦДКТ.462524.019» (далее – СП) в диапазонах частот 406 и 121,5 МГц;
проверки НЧ-каналов управления полукомплектов СП;
проверки по НЧ-каналу приёма СП информации, содержащей навигационные данные;
проверки приёмного устройства СП в диапазоне 130 МГц
на этапах приёмо-сдаточных испытаний СП и автономных проверок при входном контроле СП.
Описание средства измерений
Принцип действия КПА СП основан на измерении технических характеристик
радиосигналов СП и их цифровой обработке с использованием специального программно-
математического обеспечения.
КПА СП обеспечивает проверку функционирования и измерение технических
характеристик радиосигналов излучаемых СП на литерных частотах в диапазоне от 406,0 до
406,1 МГц (диапазон Д1), радиосигнала привода спасательных служб в диапазоне частот от
121,3 до 121,7 МГц (диапазон Д2), а также передачу амплитудно-модулированного
радиосигнала в диапазоне от 130,160 до 130,174 МГц (диапазон Д3) для проверки приёмного
тракта СП.
СП входит в состав пилотируемого транспортного корабля (ПТК) нового поколения и
предназначена для определения местоположения возвращаемого аппарата (ВА), а также для
ведения двухсторонней радиосвязи с поисково-спасательными подразделениями на этапе
парашютирования и после посадки ПТК. При проверке функционирования СП, КПА СП
имитирует подключение к бортовым системам.
В состав КПА СП входит:
блок обработки ЦДКТ.464425.011 (далее – БО);
ПЭВМсустановленнойнапредприятии-изготовителепрограммой«KPASP»
ЦДКТ.00720-02.
Конструктивно КПА СП выполнена в виде моноблока БО и ПЭВМ.
БО обеспечивает:
приём радиосигналов в рабочем диапазоне частот;
обработку данных радиосигналов в рабочем диапазоне частот;
формирование команд управления;
формирование и передачу радиосигнал в диапазоне частот 130 МГц,
передачу данных результатов измерений и демодуляции в ПЭВМ.
БО состоит из следующих функциональных узлов:
модуль первичной обработки сигналов (модуль ПОС);
модуль вторичной обработки сигналов (модуль ВОС);
модуль контроля телеметрии (модуль КТМ);
Лист № 2
Всего листов 8

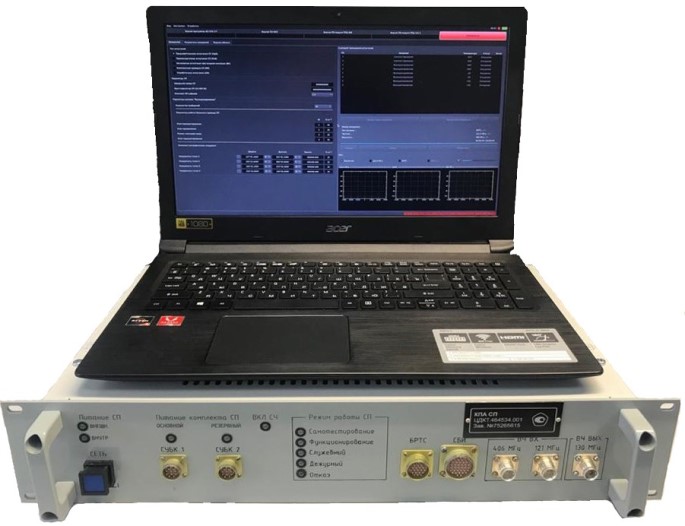

Рисунок 1 – Общий вид КПА СП
модуль питания.
Модуль ПОС построен на базе двухканального супергетеродинного приёмника,
обеспечивающего работу в диапазонах Д1 и Д2.
Модуль ВОС в процессе работы осуществляет детектирование, обнаружение,
демодуляцию, измерение параметров радиосигналов, передачу на ПЭВМ цифровых отсчётов
радиосигналов для демодуляции и результатов измерений для их последующего отображения
на дисплее ПЭВМ, а также обеспечивает формирование амплитудно-модулированного
радиосигнала с заданными параметрами для проверки работоспособности радиоприёмного
устройства СП.
Модуль КТМ предназначен для приёма сигналов, излучаемых СП, их обработку и
передачу результатов для отображения на дисплее ПЭВМ.
Модуль питания предназначен для формирования напряжения питания КПА СП от
сети переменного напряжения, а также формирования выходного напряжения питания от 23 до
34 В СП во время проверок.
Основные функции по измерению характеристик принимаемых радиосигналов,
демодуляции радиосигналов и управлению отображением результатов работы КПА СП
реализованы в ПЭВМ в программе «KPA SP».
ПЭВМ посредством программы «KPA SP» обеспечивает:
управление режимами работы БО;
управление режимами работы СП;
измерение характеристик принимаемых радиосигналов;
демодуляцию радиосигналов;
отображение результатов измерений параметров радиосигналов диапазонов Д1, Д2;
отображение параметров сигнала излучения в диапазоне Д3;
формирование протоколов измерений в электронном виде;
подключение к принтеру для распечатывания протоколов измерений.
Общий вид КПА СП приведён на рисунках 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 2, а схема
пломбировки КПА СП от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака
утверждения типа
Лист № 3
Всего листов 8

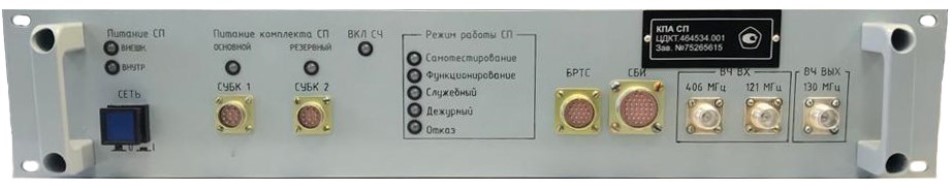

Рисунок 2 – Общий вид лицевой панели КПА СП

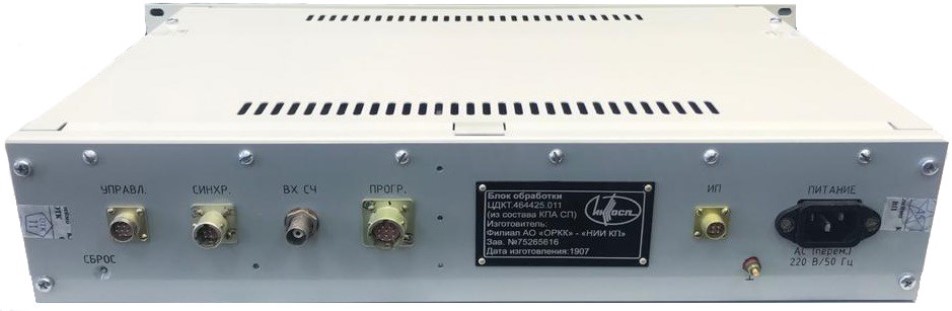

Рисунок 3 – Общий вид задней панели КПА СП
Программное обеспечение
Программное обеспечение (ПО) КПА СП представляет собой программный продукт
«libprocessing.so.01.0.0».
Метрологически значимая часть ПО КПА СП и измеренные данные не требуют
специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень
защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
libprocessing.so.01.0.0
Номер версии (идентификационный номер) ПО
не ниже 01.01
Цифровой идентификатор ПО
8b04b46d2017c4c25492447e98dce638
Алгоритм вычисления цифрового идентификатора
ПО
MD5
Таблица 1 – Идентификационные данные программного обеспечения
Место нанесениязнака
утверждения типа
Место пломбировки от
несанкционированного
доступа
Лист № 4
Всего листов 8
Метрологические и технические характеристики
Метрологические и технические характеристики КПА СП приведены в таблицах 2-5.
Пределы допускаемой абсолютной погрешности измерений
частоты сигнала диапазона Д1, МГц
1·10
-4
от -10 до +40
Пределы допускаемой абсолютной погрешности измерений уровня
мощности входного сигнала в диапазоне Д1, дБ
1
Диапазон измерений времени нарастания выходной мощности
сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс
от 1,0 до 10,0
0,1
Диапазон измерений длительности немодулированной несущей, мс
от 158,0 до 162,0
Пределы допускаемой абсолютной погрешности измерений
длительности немодулированной несущей, мс
1,0
Диапазон измерений длительности цифрового сообщения, мс
от 430,0 до 530,0
Пределы допускаемой абсолютной погрешности измерений
длительности цифрового сообщения, мс
1,0
Диапазон измерений длительности бита информации, мс
от 2,trial 2,531*
Пределы допускаемой абсолютной погрешности измерений
длительности бита информации, мс
0,003**
Диапазон измерений отклонения фазы при двухфазной модуляции,
рад:
- положительное отклонение
- отрицательное отклонение
от 0,90 до 1,30
от -0,90 до -1,30
Диапазон измерений симметрии модуляции
от 0,00 до 0,05
0,01
от 10,00 до 100,00
Таблица 2 - Метрологические характеристики радиосигнала диапазона Д1
Наименование характеристики
1
Диапазон частот, МГц
Значение
2
от 406,000 до 406,100
Диапазон измерений уровня мощности входного сигнала в
диапазоне Д1, дБ относительно 1 мВт
Пределы допускаемой абсолютной погрешности измерений
времени нарастания выходной мощности сигнала в диапазоне Д1 от
0,1 до 0,9 максимального значения, мс, не более
Пределы допускаемой абсолютной погрешности измерений
отклонения фазы при двухфазной модуляции, рад:
- положительное отклонение
- отрицательное отклонение
0,04
0,04
Пределыдопускаемойабсолютнойпогрешностиизмерений
симметрии модуляции
Диапазон измерений периода повторения информационного
сообщения, с
Лист № 5
Всего листов 8
0,01
Значение
2
Наименование характеристики
1
Пределы допускаемой абсолютной погрешности измерений
периода повторения информационного сообщения, с
Диапазон измерений времени нарастания модулирующего сигнала,
мкс
от 30 до 300
Пределы допускаемой абсолютной погрешности измерений
времени нарастания модулирующего сигнала, мкс
15
Диапазон измерений времени спада модулирующего сигнала, мкс
от 30 до 300
Пределы допускаемой абсолютной погрешности измерений
времени спада модулирующего сигнала, мкс
15
Диапазон измерений кратковременной относительной
нестабильности частоты диапазона Д1 за 100 мс
от 1·10
-10
до 1·10
-8
1·10
-10
от -1·10
-8
до +1·10
-8
1·10
-10
Диапазон измерений остаточного ухода от линейного дрейфа
частоты диапазона Д1, относительное значение за 18 измерений
от 1·10
-10
до 1·10
-8
Пределы допускаемого остаточного ухода от линейного дрейфа
частоты диапазона Д1, относительное значение за 18 измерений
1·10
-10
Продолжение таблицы 2
12
Пределы допускаемой относительной погрешности измерений
кратковременной относительной нестабильности частоты
диапазона Д1 за 100 мс
Диапазон измерений относительного среднего наклона линейного
дрейфа частоты диапазона Д1, относительное значение за 18
измерений
Пределы допускаемой относительной погрешности измерений
среднего наклона линейного дрейфа частоты диапазона Д1,
относительное значение за 18 измерений
* – соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с;
** – соответствует пределу допускаемой абсолютной погрешности измерений скорости
передачи информации
1 бит/с
от 121,300 до 121,700
1·10
-4
Диапазон измерений уровня мощности входного сигнала в
диапазоне Д2, дБ относительно 1 мВт
от -10 до +35
Пределы допускаемой абсолютной погрешности измерений уровня
мощности входного сигнала в диапазоне Д2, дБ
1
Диапазон измерений коэффициента амплитудной модуляции
сигнала в диапазоне Д2, %
от 80 до 100
Таблица 3 - Метрологические характеристики радиосигнала диапазона Д2
Значение
Наименование характеристики
Диапазон частот, МГц
Пределы допускаемой абсолютной погрешности измерений
частоты сигнала диапазона Д2, МГц
Лист № 6
Всего листов 8
Пределы допускаемой абсолютной погрешности измерений
коэффициента амплитудной модуляции сигнала в диапазоне Д2, %
10
Диапазон измерений изменения свип-тона, Гц
от 300 до 1600
Пределы допускаемой абсолютной погрешности измерений
изменения свип-тона, Гц
30
Диапазон частот, МГц
от 130,160 до 130,174
Пределы допускаемой абсолютной погрешности установки
номинальной частоты сигнала в диапазоне Д3, МГц
1·10
-3
Диапазон установки номинального значения мощности
радиосигнала в диапазоне Д3, дБ относительно 1 мВт
от -97 до -20
Пределы допускаемой абсолютной погрешности установки
номинального значения мощности сигнала в диапазоне Д3, дБ
1
Диапазон установки частот амплитудной модуляции, Гц
от 300 до 3400
Пределы допускаемой абсолютной погрешности диапазона
установки частот амплитудной модуляции, Гц
100
Диапазон установки коэффициента амплитудной модуляции
сигнала в диапазоне Д3, %
от 70 до 100
Пределы допускаемой абсолютной погрешности установки
коэффициента амплитудной модуляции сигнала в диапазоне Д3, %
10
Таблица 4 - Метрологические характеристики радиосигнала диапазона Д3
Наименование характеристики
Значение
Значение
Рабочие условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность воздуха, %, не более
от +5 до +35
85
Напряжение питания от сети переменного тока частотой 50 Гц, В
от 198 до 242
Потребляемая мощность, Вт, не более
800
Масса, кг, не более
20
Габаритные размеры (ширина × глубина × высота), мм, не более
- блок обработки
- ПЭВМ
483
403
89
420
320
80
Время выхода в рабочий режим, мин, не более
15
Таблица 5 – Основные технические характеристики
Наименование характеристики
Лист № 7
Всего листов 8
Назначенный ресурс, ч (в течение назначенного срока службы –
15 лет)
5000
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
корпус блока обработки в виде металлической информационной таблички с гравировкой.
Комплектность средства измерений
Наименование
Обозначение
Количество
Контрольно-проверочная аппаратура
системы пеленга КПА СП
ЦДКТ.464534.001РЭ
1 шт.
Блок обработки
ЦДКТ.464425.011
1 шт.
ПЭВМ
-
1 компл.
Программа «KPA SP»
ЦДКТ.00720-02
установлена на ПЭВМ
Комплект кабелей НЧ
ЦДКТ.442616.001
1 компл.
Комплект кабелей ВЧ
ЦДКТ.442616.002
1 компл.
Ведомость эксплуатационных документов
ЦДКТ.464534.001ВЭ
1 экз.
Комплект упаковочный
ЦДКТ.464956.039
1 компл.
Таблица 6 – Комплектность средства измерений
Сведения о методиках (методах) измерений
приведенывразделе1.4«Устройствоиработа»руководствапоэксплуатации
ЦДКТ.464534.001РЭ.
Нормативные и технические документы, устанавливающие требования к контрольно-
проверочной аппаратуре системы пеленга КПА СП ЦДКТ.464534.001
ЦДКТ.464534.001 ТУ Контрольно-проверочная аппаратура системы пеленга КПА СП.
Технические условия
Изготовитель
Филиал акционерного общества «Объединённая ракетно-космическая корпорация» -
«Научно-исследовательский институт космического приборостроения»
(филиал АО «ОРКК» - «НИИ КП»)
ИНН 7722692000
111250 г. Москва, ул. Авиамоторная, д. 53
Телефон: (495) 517-92-00 * 66-26
Факс (495) 673-47-19
E-mail:
Лист № 8
Всего листов 8
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
117418 г. Москва, Нахимовский проспект, 31
Телефон: 8 (495) 544-00-00
E-mail:
Web-сайт: rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63811-16 | Аппаратура | МАК-01 | АО "Моринформсистема-Агат-КИП", г.Рязань | 2 года | Перейти |
| 28606-05 | Системы измерений длительности соединений | СИДС ANS | ООО "САТЕЛ", г.Москва | 2 года | Перейти |
| 56775-14 | Счетчики газа ультразвуковые | СГУ-001 | ООО "Научно-технический центр Системы Контроля", Беларусь, г.п.Колодищи | 2 года | Перейти |
| 38440-13 | Системы информационно-измерительные коммерческого учета электроэнергии | ИИС-СЭМ | ООО "ЭнергоРезерв-М", г.Москва | 4 года | Перейти |
| 21906-11 | Системы информационно-измерительные контроля и учета энергопотребления | Пирамида | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
