Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «20» ноября 2020 г. № 1871
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители выходныхпараметроввыпрямителей «ГИТ ИВП-01»
Назначение средства измерений
Измерители выходных параметров выпрямителей «ГИТ ИВП-01» (далее – измерители)
предназначеныдляизмеренийсилыпостоянноготокачерезвнешнийшунт
и напряжения постоянного тока.
Описание средства измерений
Принцип действия измерителей основан на преобразовании входных электрических
сигналов в цифровой код с помощью аналого-цифровых преобразователей (далее – АЦП),
математической обработке результатов измерений и последующем отображении результатов на
дисплее.
Измерениязначенийсилыпостоянноготокапроизводятсявнешнимшунтом.
Измерители позволяют подключить к каналу измерения силы постоянного тока шунты
с номинальными значениями силы постоянного тока: 1; 1,5; 2; 2,5; 4; 5; 6; 10; 15; 20; 25; 40; 50;
60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 1000; 1500; 2000; 2500; 3000; 4000; 5000; 6000;
7500; 10000 А. Измерения значений напряжения постоянного тока производятся путем
непосредственного подключения цепи к соответствующим клеммам измерителя.
Измерители выполнены в металлическом корпусе. Внутри корпуса установлены две
печатные платы: плата АЦП и плата контроллера. На плате АЦП расположены два
измерительных канала напряжения, два канала дискретных выходных сигналов и один канал
входного дискретного сигнала. Для отображения информации измерители снабжены цветным
дисплеем. Ввод уставок, калибровочных коэффициентов и управление осуществляется с
помощьюклавиатуры, расположенной на лицевой панели измерителя. Измерители также
оснащены звуковым сигнализатором.
Измерители предназначены для использования в системах контроля, регулирования и
управления технологическими процессами, использующих источники постоянного или
знакопеременного тока.
Измерители предназначены для работы в составе источников тока «ГИТ», выпускаемых
ОООНТЦ«Магистр-С».Допускаетсяработаизмерителейсовместно
с другими типами источников тока, при этом контрольно-управляющие функции измерителей
будут недоступны.
Измерителиимеютгальваническуюразвязкупоцепипитания,повходным
и выходным цепям.
Измерители имеют канал обмена информацией по интерфейсу RS-485, который
позволяет считывать информацию с измерителя и осуществлять управление им.
Намаркировочнуютабличкуизмерителейнаноситсяследующаяинформация:
наименование типа, шифр технических условий, заводской номер, наименование изготовителя,
год и месяц изготовления, знак утверждения типа.
Общийвидизмерителейсуказаниемместнанесениязнакаповерки
и пломбирования от несанкционированного доступа представлен на рисунке 1.
2

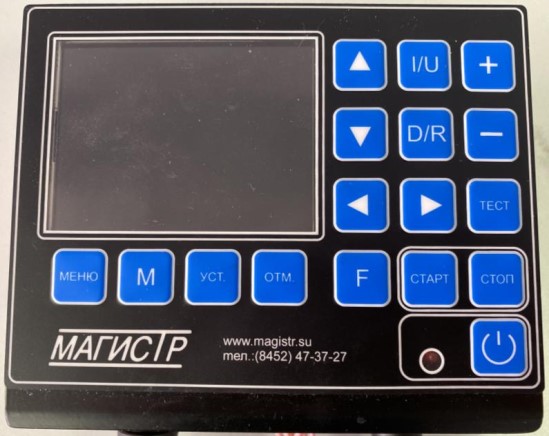

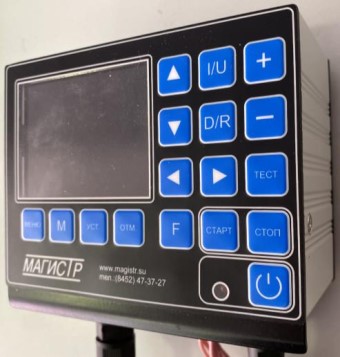

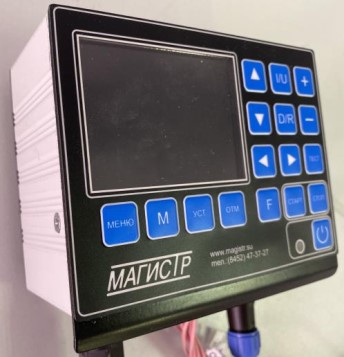

Рисунок 1 – Общий вид измерителей с указанием мест нанесения знака поверки и
пломбирования от несанкционированного доступа
Программное обеспечение
Встроенноепрограммное
в память микроконтроллераи
обеспечение (далее –
является метрологически
ПО) измерителей записано
значимым. Микроконтроллер
обеспечиваетуправлениеАЦП,обработкурезультатовизмерений,выводзначений
на дисплей, обмен информацией по интерфейсу RS-485. Метрологические характеристики
измерителей нормированы с учетом влияния встроенного ПО.
Уровеньзащитыпрограммногообеспеченияотнепреднамеренных
ипреднамеренныхизменений–«высокий»всоответствии с рекомендациями
Р 50.2.077-2014.
Идентификационные данные ПО измерителей приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Значение
PM_1.0.hex
1.0
-
Место
нанесения
знака поверки
Места
пломбирования
3
Метрологические и технические характеристики
50; 60; 75; 100; 150
Диапазоны измерений напряжения постоянного тока на внешнем шунте,
подключенном к каналу измерения силы тока, мВ
±0,5
от -200 до +200
±0,15
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальные значения напряжения постоянного тока внешнего шунта,
подключенного к каналу измерения силы тока, мВ
от -50 до +50
от -60 до +60
от -75 до +75
от -100 до +100
от -150 до +150
Пределы допускаемой абсолютной погрешности измерений напряжения
постоянного тока на внешнем шунте, подключенном к каналу измерения
силы тока, мВ
Диапазон измерений напряжения постоянного тока по каналу измерения
напряжения, В
Пределы допускаемой абсолютной погрешности измерений напряжения
постоянного тока по каналу измерения напряжения, В:
- в диапазоне измерений от -50 до +50 В включ.
- в диапазонах измерений от -200 до -50 В не включ. и св. +50 до +200 В
включ.
±0,5
от -10 до +45
Значение
10
от 10 до 14
120×115×63,5
0,8
Таблица 3 – Основные технические характеристики
Наименование характеристики
Потребляемая мощность, В·А, не более
Напряжение питания постоянного тока, В
Габаритные размеры (длина×ширина×глубина), мм, не более
Масса, кг, не более
Рабочие условия измерений:
–
температура окружающей среды, °С
–
относительная влажность воздуха при температуре окружающей
среды +25 °С (без конденсации влаги), %, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
90
25000
8
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус
измерителя.
Комплектность средства измерений
-
1 шт.
Таблица 4 – Комплектность средства измерений
Обозначение
Количество
Наименование
Измеритель выходных параметров
выпрямителей «ГИТ ИВП-01»
Соединитель Weipu SP1310/P4IIN
Методика поверки
Руководство по эксплуатации
-
34181869.411181.002 МП
34181869.411181.002 РЭ
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу 34181869.411181.002 МП «Измерители выходных параметров
выпрямителей «ГИТ ИВП-01». Методика поверки», утверждённому ООО «ИЦРМ» 15.05.2020 г.
4
Основное средство поверки:
калибраторуниверсальныйH4-6(регистрационныйномервФедеральном
информационном фонде 16690-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителя, как показано на рисунке 1, и на
свидетельство о поверке и (или) в паспорт (в составе руководства по эксплуатации).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
требования
к измерителям
параметров
выпрямителей
Нормативные и технические документы, устанавливающие
выходных параметроввыпрямителей«ГИТ ИВП-01»
ТУ 26.51.43-002-34181869-19Измерительвыходных
«ГИТ ИВП-01».Техническиеусловия
Изготовитель
Общество с ограниченной ответственностью Научно-технический центр «Магистр-С»
(ООО НТЦ «Магистр-С»)
ИНН 6453055094
Адрес: 410033, г. Саратов, ул. им. Панфилова И.В., д. 1
Телефон: +7 (8452) 47-37-27
Факс: +7 (8452) 45-95-44
E-mail: magistrsar@mail.ru
Web-сайт: www.magistr.su
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
