Номер госреестра:
79550-20
Наименование СИ:
Комплексы газоаналитические
Обозначение типа:
ЭНАЛ
Производитель:
Акционерное общество "ЭНАЛ" (АО "ЭНАЛ"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 12
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «6» ноября 2020 г. № 1803
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы газоаналитические ЭНАЛ
Назначение средства измерений
Комплексы газоаналитические ЭНАЛ (далее по тексту - комплексы) предназначены для
непрерывного автоматического измерения содержания оксида углерода (СО), диоксида
углерода (СО
2
), метана (СН
4
), кислорода (О
2
), водорода (Н
2
) в технологических газах
промышленных производств.
Описание средства измерений
Принципы действия каналов измерения комплекса соответствуют принципам действия
газоанализаторов утверждённых типов, входящих в состав комплекса и приведённых в
таблице 1.
СО
2
, СО
Газоанализатор
ЕН7000
Оптико-абсорбционный
69936-17
Н
2
Термокондуктометрический
СН
4
Оптико-абсорбционный
О
2
Таблица 1 – Перечень и принцип действия СИ, входящих в состав комплексов
ОпределяемыйНаименование СИ
1)
Принцип действияРегистрационны
компонент й номер
Газоанализатор
ЕН7000-ИК
Газоанализатор
ГТМК-18
Термомагнитный
74812-19
О
ГазоанализаторПарамагнитный24802-11
2
Oxymat 61
1)
По выбору заказчика комплекс может комплектоваться газоанализатором ГТМК-18 или
Oxymat 61.
Комплекспредставляетсобойавтоматическоеизмерительно-информационное
устройство непрерывного действия стационарного типа.
В состав комплекса входят следующие основные устройства:
- стойка газоаналитическая ЭНАЛ-18 (далее по тексту – стойка);
- блоки подготовки газа БПГ-22, БПГ-34, БПГ-35;
- газопроводы обогреваемые ГО-65Ф;
- фильтр ФО-2;
- зонд обогреваемый пробоотборный ЗП-18.
Отбор пробы осуществляется по двум линиям:
Линия отбора пробы 1: зонд обогреваемый пробоотборный ЗП-18, газопровод
обогреваемый ГО–65Ф, фильтр ФО-2, блок подготовки газа БПГ-22.
Линия отбора пробы 2: блок подготовки газа БПГ-34, газопровод обогреваемый
ГО–65Ф, блок подготовки газа БПГ-35.
Комплекс позволяет работать с несколькими точками отбора:
- по линии отбора пробы 1 – от 1 до 4 точек;
2
- по линии отбора пробы 2 – от 1 до 4 точек.
Первичная очистка пробы от пыли производится обогреваемым пробоотборным зондом
ЗП-18 и фильтром ФО-2. В блоках БПГ обеспечивается дополнительная очистка, осушка и
транспортировка на вход стойки.
Блоки БПГ, газопровод ГО–65Ф снабжены саморегулирующимся нагревающим кабелем,
фильтры зондов ЗП-18 и фильтр ФО–2– электрическими нагревателями.
В стойке осуществляется:
- формирование потока газа через газовые каналы газоанализаторов;
- измерение содержания контролируемых компонентов в анализируемой газовой смеси;
- выдача результатов измерений.
В стойке анализируемая газовая смесь проходит через блок клапанов БК, с выходов
которого поступает в блок БФГП−8М−2. Блок клапанов обеспечивает попеременное подключе-
ние линий отбора пробы к блоку БФГП–8М–2.
Блок БФГП−8М−2 осуществляет контроль давления анализируемой газовой смеси, обес-
печивает расход и формирование потоков газовой смеси через газоанализаторы комплекса.
Измерение содержания контролируемых компонентов в анализируемой газовой смеси про-
изводится газоанализаторами, входящими с состав комплекса.
Комплекс осуществляет:
- непрерывный отбор и транспортировку пробы газовой смеси из точки контроля к
средствам измерения;
- подготовку пробы газовой смеси к анализу, а именно очистку от механических примесей
(пыли), формирование потока анализируемой газовой смеси через газовые каналы газоанализато-
ров;
- измерение содержания контролируемых компонентов анализируемой газовой смеси;
-автоматическийконтрольдавленияанализируемойгазовойсмесивлинии
пробоподготовки;
- автоматическую диагностику загрязнения фильтров и/или импульсных линий;
- автоматическую продувку пылеосадительных камер и фильтрующих элементов зонда
ЗП−18.
Комплекс имеет следующие выходные сигналы:
- показания на экране блока БОИ-5М и экранов газоанализаторов;
- аналоговые выходы от 0 до 5 мА, от 4 до 20 мА;
- цифровой выход RS-485.
Общий вид составных частей комплекса приведён на рисунках 1 - 6.
Пломбирование стойки не предусмотрено.
3

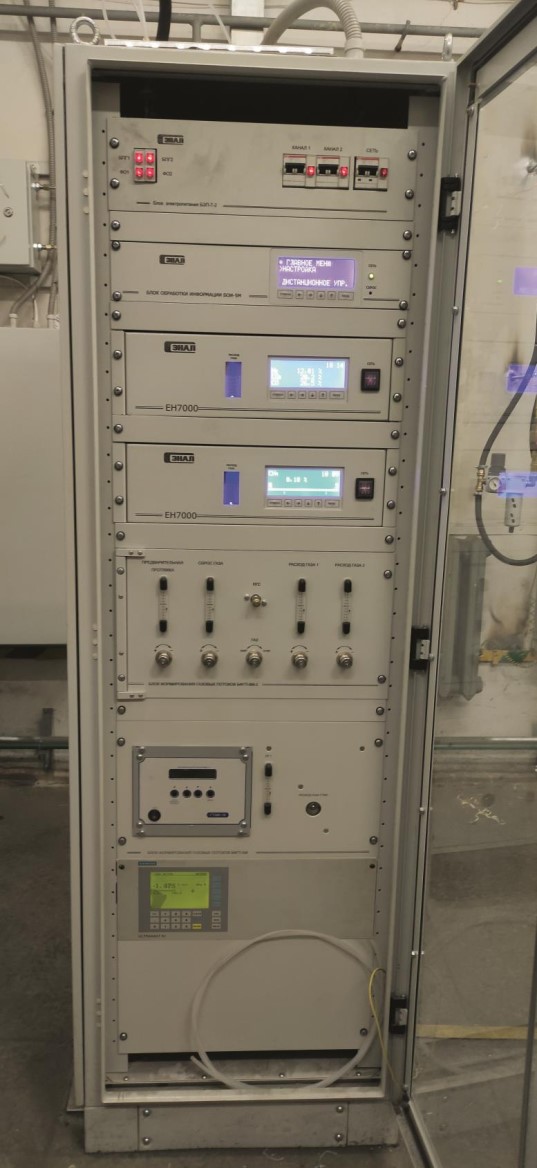

Рисунок 1 – Общий вид стойки газоаналитической ЭНАЛ-18
4

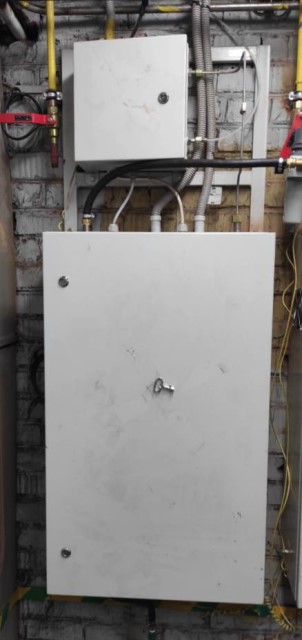

Рисунок 2 – Общий вид бока БПГ-22

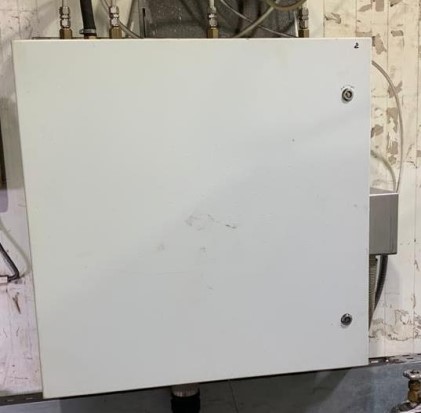

Рисунок 3 – Общий вид блока БПГ-34

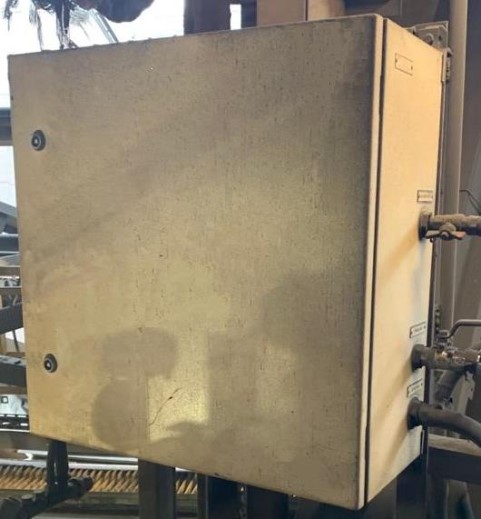

Рисунок 4 – Общий вид блока БПГ-35
Рисунок 5 – Общий вид фильтра ФО-2
5

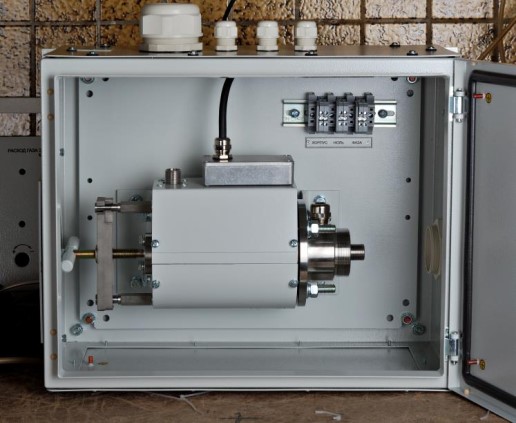

Рисунок 6 – Общий вид зонда ЗП-18
Программное обеспечение
Программное обеспечение (далее по тексту – ПО) комплекса включает программу
блока обработки информации БОИ-5М – Main01.exe и обеспечивает выполнение следующих
функций:
- управления элементами подготовки пробы анализируемой газовой смеси;
- обеспечение режима ручной калибровки газоанализаторов в составе комплекса; -
обеспечение режима обратной продувки фильтров зондов и импульсных линий; -
диагностики работоспособности комплекса;
- настройки режимов работы комплекса;
- вывода на экран в режиме «Измерение» текущего значения концентрации измеряемых
компонентов.
Защита ПО от преднамеренных изменений обеспечивается использованием следующих
средств защиты:
- стойка газоаналитическая имеет две двери, закрываемые на ключ, который должен хра-
ниться у старшего по смене и выдаваться исполнителям только при выполнении работ по тех-
ническому обслуживанию.
ЗащитаПОотнепреднамеренныхизмененийобеспечиваетсяиспользованием
следующих средств защиты:
комплекса осуществляется только сотрудниками
пароля, при этом пароль имеется только у
-настройкарежимовработы
предприятия-изготовителяпри вводе
предприятия-изготовителя.
Уровень защиты ПО комплекса – «средний» в соответствии с Р 50.2.077-2014
Таблица 2 - Идентификационные данные ПО БОИ-5М
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
Main01.exe
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Не ниже 01.01
Нет контрольной суммы
6
ПОгазоанализатораЕН7000включаетвстроеннуюпрограммуEN7000.bin,
предназначенную для:
- отображения информации о концентрации измеряемых компонентов на экран
газоанализатора;
- управления режимами работы газоанализатора;
- управления внешними устройствами;
- приема и обработки входных аналоговых сигналов;
- переключения (вручную и автоматически) диапазонов измерений;
- выдачи информации о времени прогрева, времени наработки, наличии неисправности;
- формирования:
- сигналов о превышении порогов концентрации измеряемых компонентов;
- сигналов о состоянии газоанализатора;
- выходных токовых сигналов;
- выходного цифрового сигнала RS485;
- дискретных сигналов опторелейных выходов.
Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 – Идентификационные данные ПО газоанализатора ЕН7000
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
EN7000.bin
не ниже V1.1.01
Нет контрольной суммы
ПО газоанализатора ГТМК-18 встроенное. Влияние ПО газоанализатора ГТМК-18 учте-
но при нормировании метрологических характеристик.
ПО газоанализатора ГТМК-18 содержит специальные средства защиты, исключающие
возможность несанкционированной модификации, загрузки, считывания из памяти, удаления
или иных преднамеренных изменений программного обеспечения и измеренных данных. К спе-
циальным средствам защиты относятся:
- средства проверки целостности кода встроенного программного обеспечения по
алгоритму CRC16 (при старте и периодически во время работы);
- средства обнаружения и фиксации событий (журнал событий);
- средства блокировки несанкционированного считывания при помощи специальных
Lock-битов программирования;
- разграничение полномочий пользователей, имеющих различные права доступа к функ-
циям, при помощи пароля.
Обмен данными между газоанализатором ГТМК-18 (метрологически значимая часть) и
ПО, установленным на компьютере (метрологически незначимая часть), производится через
защищённый интерфейс с использованием проверки целостности передаваемых данных по
алгоритму CRC16.
Уровень защиты - «средний» в соответствии с Р 50.2.077-2014.
Таблица 4 - Идентификационные данные ПО первичного преобразователя ПП-16 (ПП-16В)
газоанализатора ГТМК-18
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
PP-16 Firmware
v 4.02
0x27A5
CRC16
7
Таблица 5 - Идентификационные данные ПО преобразователя ПРП-18 газоанализатора
ГТМК-18
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
PRP-18 Firmware
v 2.08
0x75A2
CRC16
ПО газоанализатора Oxymat 61 встроенное. Встроенное программное обеспечение
разработаноизготовителемспециальнодлярешениязадачизмерениясодержания
определяемых компонентов в анализируемой среде и обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного
преобразователя;
- отображения результатов на жидкокристаллическом дисплее;
- формирование выходного аналогового и цифрового сигналов;
- диагностику аппаратной части газоанализатора.
Встроенное ПО газоанализатора Oxymat 61 имеет древовидную структуру, доступ в ме-
ню настройки защищён паролем.
Таблица 6 - Идентификационные данные ПО газоанализатора Oxymat 61
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
Значение
О62110XD.hex
4.8.2
0x9FF6
16-Bit Additionssumme
Влияниевстроенногопрограммногообеспечениягазоанализатораучтенопри
нормировании метрологических характеристик.
Метрологические и технические характеристики
Газоанализатор
Анализируемый газ
Диапазон измерений
объемной доли, %
ЕН 7000
Диоксид углерода (СО
2
)
Водород (Н
2
)
ЕН 7000-ИК
Метан (СН
4
)
ГТМК-18
Таблица 7 – Метрологические характеристики
Оксид углерода (СО)
Кислород (О
2
)
от 0 до 30,0
от 0 до 40,0
от 0 до 50,0
от 0 до 50,0
от 0 до 10
от 0 до 20
от 0 до 1,0
от 0 до 5,0
от 0 до 5,0
от 0 до 50,0
Пределы допускаемой
основной приведенной
1)
погрешности
газоанализатора, %
±2,0
±2,0
±2,0
±2,0
±2,5
±2,0
±2,0
±2,0
±4,0
±4,0
Oxymat 61
Кислород (О
2
) от 0 до 5,0 ±4,0
от 0 до 30,0 ±2,0
Примечание:
1)
нормирующее значение - разность между верхним и нижним пределами
диапазона измерений.
8
±1,0
Значение
±0,5
50
20
Таблица 8 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой дополнительной приведённой погрешности комплекса
от изменения температуры окружающей среды на каждые 10
о
С в диапазоне
рабочихтемператур,вдоляхотпределадопускаемойосновной
погрешности комплекса
Пределыдопускаемойдополнительнойпогрешностикомплекса,
вызванной изменением атмосферного давления в пределах рабочих
условий, по линии измерения газоанализатора ГТМК-18 в долях от
предела допускаемой основной погрешности комплекса
Предел допускаемого времени установления показаний Т
0,9
, с, не более
- по линии пробоотбора 1
- по линии пробоотбора 2
Предел допускаемого времени работы комплекса без корректировки
показаний (выходного сигнала), сутки
Время прогрева комплекса, мин, не более
Диапазон выходного аналогового сигнала (устанавливается по выбору
потребителя), мА
30
120
от 0 до 5 или
от 4 до 20
2000
600
600
300
500
1550
1400
200
400
700
300
800
1050
350
850
Значение
50/60
10000
Таблица 9 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры, мм, не более:
- стойка газоаналитическая ЭНАЛ-18
- высота
- ширина
- длина
- зонд пробоотборный ЗП-18
- высота
- ширина
- длина
- блок подготовки газа БПГ-22
- высота
- ширина
- длина
- блок подготовки газа БПГ-34
- высота
- ширина
- длина
- блок подготовки газа БПГ-35
- высота
- ширина
- длина
- газопровод обогреваемый ГО-65Ф
- высота
- ширина
- длина
51
51
L*
9
500
275
580
15000
3000
Продолжение таблицы 9
Значение
Наименование характеристики
- фильтр ФО-2
- высота
- ширина
- длина
Масса, кг, не более:
300
30
25
45
75
1
25
- стойка газоаналитическая ЭНАЛ-18
- зонд пробоотборный ЗП-18
- блок подготовки газа БПГ-22
- блок подготовки газа БПГ-34
- блок подготовки газа БПГ-35
- газопровод обогреваемый ГО-65Ф (масса погонного метра)
- фильтр ФО-2
Условия эксплуатации:
- температура окружающей среды, ºС
- стойка ЭНАЛ-18, блок БПГ-22, блок БПГ-35
- блок БПГ-34, зонд ЗП-18, газопровод ГО-65Ф, фильтр ФО-2
от +5 до +35
от - 40 до + 50
- относительная влажность окружающей среды (без конденсации) при
температуре + 35 ºС, %
- стойка ЭНАЛ-18, блок БПГ-22, блок БПГ-3480
95
от 84,0 до 106,7
до700
от 0 до3,0
до 100
180
До 900
от 0 до3,0
до 30
180
- блок БПГ-35, зонд ЗП-18, газопровод ГО-65Ф, фильтр ФО-2
- атмосферное давление, кПа
Параметры анализируемой газовой смеси на входе в зонд (линия отбора
пробы 1):
– температура, °С
– давление избыточное, кгс/см
2
– запылённость газа, г/м
3
– расход, л/ч, не более
Параметры анализируемой газовой смеси на входе в блок БПГ-34 (линия
отбора пробы 2):
– температура, °С
– давление, кгс/см
2
– запылённость газа, г/м
3
– расход, л/ч, не более
Показатели надежности:
- средняя наработка на отказ, ч, не менее
- установленная безотказная наработка, ч, не менее
- суммарный средний срок службы и средний срок
сохраняемости, лет, не менее
10
*Длина газопровода (L) определяется условиями размещения на месте
эксплуатации
Знак утверждения типа
наносится на планку, закрепляемую на боковой стенке газоаналитической стойки, а также вно-
сится типографским способом на титульный лист паспорта и руководства по эксплуатации.
10
Комплектность средства измерений
ЛНПК1.550.524 МП
Количество
Обозначение
ЛНПК1.550.524
ЛНПК5.880.060
ЛНПК4.468.007
ЛНПК2.505.046
ЛНПК2.505.158
ЛНПК2.505.159
ЛНПК2.966.044
ЛНПК2.840.244
ЛНПК2.840.266
ЛНПК2.840.266-03
5Г1.550.225
-
ЛНПК4.070.509
ЛНПК4.075.200
ЛНПК1.550.524 ПС
1 шт.
3 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
По заказу
По заказу
1 компл.
1 компл.
1 экз.
ЛНПК1.550.524 РЭ
1 экз.
Таблица 10 – Комплектность комплекса
Наименование
Комплекс газоаналитический ЭНАЛ в составе:
Зонд обогреваемый ЗП-18
Газопровод обогреваемый ГО-65Ф
Блок подготовки газа БПГ-22
Блок подготовки газа БПГ-34
Блок подготовки газа БПГ-35
Фильтр обогреваемый ФО-2
Стойка газоаналитическая ЭНАЛ-18
Газоанализатор ЕН7000
Газоанализатор ЕН7000-ИК
Газоанализатор ГТМК-18
Газоанализатор Oxymat 61
Комплект ЗИП
Комплект монтажных частей
Комплекс газоаналитический ЭНАЛ.
Паспорт
Комплекс газоаналитический ЭНАЛ.
Руководство по эксплуатации
Комплекс газоаналитический ЭНАЛ.
Методика поверки
1 экз.
Поверка
осуществляется по документу ЛНПК1.550.524 МП «ГСИ. Комплексы газоаналитические ЭНАЛ.
Методика поверки», разработанному и утвержденному АО «Центрохимсерт» 30.06.2020 г.
Основные средства поверки:
-стандартные образцы - газовые смеси состава О
2
в азоте ГСО 10531-2014, СО
2
в
азоте ГСО 10531−2014, СО в азоте ГСО 10531−2014, СН
4
в азоте ГСО 10530-2014, Н
2
в азоте
ГСО 10531-2014;
-азот газообразный высокой чистоты по ГОСТ 9293–74.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам га-
зоаналитическим ЭНАЛ:
Приказ Федерального агентства по техническому регулированию и метрологии от 14 де-
кабря 2018 г. № 2664 Государственная поверочная схема для средств измерений содержания
компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия
Комплексы газоаналитические ЭНАЛ. Технические условия ТУ 4215–015–29035580–
2019
11
Изготовитель
Акционерное общество «ЭНАЛ» (АО «ЭНАЛ»)
ИНН 7717011584
Адрес: 129226, г. Москва, ул. Сельскохозяйственная, д.12А, стр. 1, эт. 5, пом. 1, ком.25
Телефон/факс: (499) 181-20-22
Е-mail:
na
Испытательный центр
Акционерное общество «Головной центр стандартизации, метрологии и сертификации в
химическом комплексе «Центрохимсерт»
Адрес: 115230, г. Москва, Электролитный проезд, д. 1, корп. 4, ком. 208
Телефон: (499) 750-21-51
Е-mail:
Аттестат аккредитации АО «Центрохимсерт» по проведению испытаний средств измере-
ний в целях утверждения типа № 30081-12 от 09.02.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17086-01 | Комплексы измерительно-вычислительные унифицированные | УИС | ФГУП "ЦНИРТИ им.акад.А.И.Берга", г.Москва | 4 года | Перейти |
| 49943-12 | Комплексы гидрометеорологические | ГРК-4 | ФГБУ "НПО "Тайфун", г.Обнинск | 1 год | Перейти |
| 14657-95 | Комплексы "Весы-касса" электронные | Элвес-01 | ОАО "Прибордеталь", г.Орехово-Зуево | 1 год | Перейти |
| 59788-15 | Комплексы тензоизмерительные | MIC-185, MIC-185Е | ООО "НПП "Мера", г.Мытищи | 1 год | Перейти |
| 15819-96 | Комплексы спектрометрические | СКС-50 | Предприятие "ГРИН СТАР" при НИЦ "СНИИП", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
