Трансформаторы тока измерительные лабораторные ТТИ-5000, ГРСИ 79543-20
Номер госреестра:
79543-20
Наименование СИ:
Трансформаторы тока измерительные лабораторные
Обозначение типа:
ТТИ-5000
Производитель:
Общество с ограниченной ответственностью Предприятие "Техника метрологии для энергетики" (ООО Предприятие "ТМЕ"), г. Екатеринбург
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 5
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «28» декабря 2020 г. № 2242
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока измерительные лабораторные ТТИ-5000
Назначение средства измерений
ТрансформаторытокаизмерительныелабораторныеТТИ-5000(далее–
трансформаторы), предназначены для использования в цепях переменного тока номинальным
напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке
трансформаторов тока по ГОСТ 8.217-2003 в качестве рабочих эталонов.
Описание средства измерений
Принцип действия трансформаторов основан на явлении электромагнитной индукции,
т.е. на создании электродвижущей силы (далее – ЭДС) переменным магнитным полем.
Первичный ток, протекая по первичной обмотке, создает в магнитопроводе переменный
магнитный поток, который в свою очередь индуцирует во вторичной обмотке ЭДС. При
замыкании вторичной обмотки на внешнюю нагрузку ЭДС вызывает протекание по обмотке
тока, величина которого пропорциональна первичному току.
Трансформаторыконструктивнопредставляютсобойкольцевоймагнитопровод,
изготовленный из аморфной стали, с расположенными на нем первичной и вторичной
обмотками. Магнитопровод вместе с обмотками помещен в металлический корпус. На верхней
части корпуса расположены клеммы выводов первичных и вторичных обмоток. В центральной
части находится отверстие, предназначенное для размещения временной первичной обмотки
для первичных токов свыше 100 А. На верхней части корпуса расположен зажим для
подключения защитного заземления.
Трансформаторы выпускаются в следующих модификациях: ТТИ-5000 и ТТИ-5000А,
которые
отличаются способом подключения вторичных обмоток в зависимости от значения
номинального первичного тока.
Общий вид трансформаторов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
а)б)

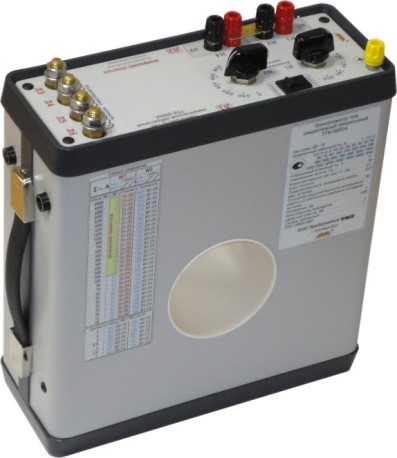

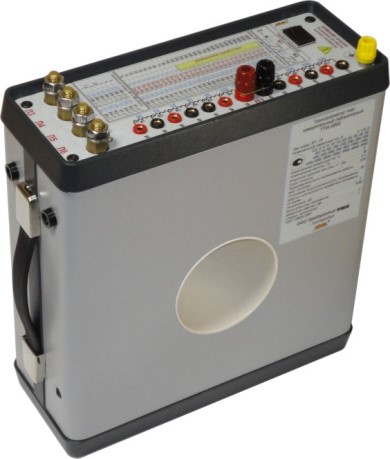

Рисунок 1 - Общий вид трансформаторов:
а) модификация ТТИ-5000, б) модификация ТТИ-5000А

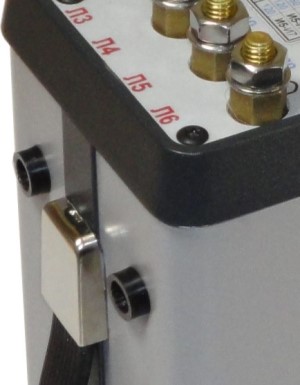

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Место нанесения
знака поверки
Место пломбировки
Метрологические и технические характеристики
Значение
0,66
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное значение напряжения первичной
обмотки, кВ
Номинальные значения первичного тока, А
1; 1,5; 2; 2,5; 3; 4; 5; 10; 15; 20; 25; 30;40;
50; 60; 75; 80; 100; 150; 200; 250; 300; 400;
500; 600; 750; 800; 1000; 1200; 1250; 1500;
2000; 2500; 3000: 4000; 5000
5
0,01; 0,02; 0,05
2,5
Номинальное значение вторичного тока, А
Классы точности
Номинальное значение вторичной нагрузки при
коэффициенте мощности cosφ=1, В·А
Номинальное значение частоты, Гц
50
Значение
300
110
270
11
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более:
- высота
- ширина
- длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºC
- относительная влажность воздуха, %
- атмосферное давление, кПа
- частота, Гц
Средняя наработка до отказа, ч, не trial
Средний срок службы, лет
от +10 до +35
от 30 до 80
от 84 до 106
от 49,5 до 50,5
50000
25
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и методом
наклейки этикетки на корпус трансформатора.
Комплектность средства измерений
Количество
1 шт.
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Трансформатор токаТТИ-5000ТТИ-5000А
измерительный лабораторный ТМЕ 005.4.728.000 БТТ ТМЕ 005.4.728.001 БТТ
Кабель ТМЕ 005.6.701.000 КТТ
Руководство по эксплуатации ТМЕ 005.4.728.000 РЭ
ФормулярТМЕ 005.4.728.000 ФО
Упаковка -
1 шт.
1 экз.
1 экз.
1 шт.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
- государственный первичный эталон по приказу Федерального агентства по
техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (Государственный
первичный эталон единиц коэффициентов преобразования силы электрического тока ГЭТ 152);
- рабочий эталон 1 разряда по Приказу Федерального агентства по техническому
регулированиюиметрологии от27 декабря 2018 г. № 2768(Трансформаторытока
измерительныелабораторныеТТИ-5000.51,регистрационный номервФедеральном
информационном фонде 55278-13);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном
фонде 37854-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знакповеркиввидеоттискаповерительногоклеймананоситсянакорпус
трансформатора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока измерительным лабораторным ТТИ-5000
ГОСТ 23624-2001 Трансформаторытока измерительные лабораторные. Общие
технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от
27 декабря 2018 г. № 2768
ГОСТ 8.217–2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 27.11.42-008-12298401-2019 Трансформаторы тока измерительные лабораторные
ТТИ-5000. Технические условия
Изготовитель
Общество с ограниченной ответственностью Предприятие «Техника метрологии для
энергетики, Екатеринбург»(ООО Предприятие «ТМЕ»)
ИНН 6660068574
Адрес: 620072, г. Екатеринбург, улица Рассветная, 13-209
Телефон (факс): +7 (343) 222-63-13
Web-сайт:
Е-mail:
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального
государственного унитарного предприятия «Всероссийский научно-исследовательский институт
метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 (343) 350-26-18 / +7 (343) 350-20-39
Web-сайт: http://www.uniim.ru
Е-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от
10.11.2015 г.
