Номер госреестра:
79520-20
Наименование СИ:
Модули
Обозначение типа:
UR20
Производитель:
"Weidmüller Interface GmbH & Co. KG", Германия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «6» ноября 2020 г. № 1799
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули UR20
Назначение средства измерений
Модули UR20 (далее – модули) предназначены для измерительных аналого-цифровых
преобразований сигналов силы постоянного тока, напряжения постоянного тока, электрического
сопротивления постоянному току, поступающих от различных первичных преобразователей, и
цифро-аналоговых преобразований сигналов силы постоянного тока, напряжения постоянного
тока.
Описание средства измерений
Принцип действия модулей заключается в преобразовании аналоговых сигналов силы
постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному
току, поступающих от различных первичных преобразователей, в цифровой код при помощи
аналого-цифрового преобразователя (далее по тексту – АЦП), а также в преобразовании
цифрового кода в аналоговые сигналы силы постоянного тока и напряжения постоянного тока
при помощи цифро-аналогового преобразователя.
Конструктивно модуль состоит из базового модуля, электронного блока, рычага снятия
для электронного блока, соединительной колодки иразъемов подключения. Модули
присоединяются к одному из модулей сопряжения полевой шины: PROFIBUS, EtherCAT, Modbus
TPC, EtherNet/IP, DeviceNet, POWERLINK или МЭК 61162-450. Основной модуль системной
шины обеспечивает питание и считывание всей информации с подключенных к нему модулей.
Модули выпускаются в модификациях: UR20-4AI-UI-16; UR20-4AI-UI-16-DIAG; UR20-4AI-UI-
DIF-16-DIAG; UR20-4AI-UI-16-HD; UR20-4AI-UI-DIF-16-DIAG-HD;UR20-4AI-UI-
12; UR20-8AI-I-16; UR20-8AI-I-16-DIAG-HD; UR20-8AI-I-PLC-INT; UR20-4AI-RTD-
DIAG; UR20-4AI-RTD-HP-DIAG; UR20-4AI-RTD-HP-DIAG-2W; UR20-4AI-R-HS-16-
DIAG; UR20-4AI-TC-DIAG; UR20-2AI-SG-24-DIAG; UR20-4AО-UI-16; UR20-4AО-UI-16-M;
UR20-4AO-UI-16-DIAG; UR20-4AO-UI-16-М-DIAG; UR20-4AО-UI-16-HD; UR20-4AO-UI-16-
DIAG-HD . Модификации отличаются метрологическими характеристиками.
Общий вид модулей с указанием места нанесения знака поверки представлен на рисунке
1. Пломбирование не предусмотрено.

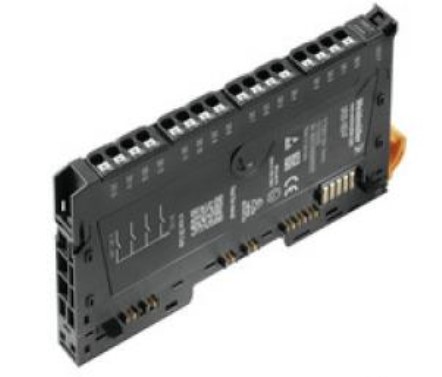

Рисунок 1 - Общий вид модулей с указанием места нанесения знака поверки
Место нанесения
знака поверки
2
1234567
89101112
1 – Наименование модулей;
2 – Количество входов;
3 – AI – аналоговый вход (модули ввода);
AO – аналоговый выход (модули вывода);
4 – UI – входные (выходные) сигналы: сила постоянного тока и напряжение постоянного тока;
I – входной (выходной) сигнал: сила постоянного тока;
RTD – входной сигнал от термопреобразователя сопротивления;
TC – входной сигнал от преобразователей термоэлектрических;
R – входной сигнал от потенциометра;
SG - входной сигнал от тензодатчика;
5 – HS – высокоскоростной модуль;
6 – DIF – дифференцируемая логика;
Отсутствие символов - конфигуриуемая логика;
7 – Разрядность, бит;
8 – PLС – наличие интерфейса ПЛК;
9 – М – управление клапаном;
10 – DIAG – имеется функция диагностики модуля;
11 – INT – наличие интерфейсного входа;
12 – HD- наличие обжимного соединения;
Отсутствие символов в обозначении означает отсутствие данной функции у модуля.
Структура условного обозначения модификаций модулей:
UR20
------
-----
3
Программное обеспечение
Модули имеют внутреннее и внешнее программное обеспечение (далее - ПО). Внутреннее
ПО (микропрограмма) – внутренняя программа микропроцессора, предназначенная для
диагностики,настройки,сбора,обработкиипередачиизмерительнойинформации.
Характеристики модулей нормированы с учетом влияния встроенного ПО. Микропрограмма
заносится в программируемое постоянное запоминающее устройство (ППЗУ) модулей
предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО является метрологически значимым и предназначено для конфигурирования
модулей, отображения измерительной информации модулей. Имеется возможность калибровки
модулей модификации UR20-2AI-SG-24-DIAG.
Защита от преднамеренных и непреднамеренных изменений ПО реализована системой
паролей. Идентификационные данные ПО приведены в таблице 1.
01.00.00
01.50.00
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
(признаки)
Значение
Встроенное ПОВнешнее ПО
Интегрированное ПО,
Идентификационное наименование ПО
Интегрированное ПО,
U-create web, U-create studio
U-create web, U-create studio
Номерверсии(идентификационный
номер ПО), не ниже
Цифровой идентификатор ПО
Не применяется
Не применяется
УровеньзащитывстроенногоПОпреобразователейотнепреднамеренныхи
преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Диапазоны преобразований силы постоянного тока, мА
Диапазоны преобразований напряжения постоянного тока, В
±0,1
±0,005
Диапазоны преобразований силы постоянного тока, мА
Таблица 2 – Метрологические характеристики модулей
Наименование характеристикиЗначение
Для модификаций UR20-4AI-UI-16; UR20-4AI-UI-16-DIAG; UR20-4AI-UI-DIF-16-DIAG;
UR20-4AI-UI-16-HD; UR20-4AI-UI-DIF-16-DIAG-HD
от 0 до 20;
от 4 до 20
от 0 до 5;
от 0 до 10;
от 1 до 5;
от 2 до 10;
от -10 до 10
16
Разрядность цифрового сигнала на выходе, бит
Пределы допускаемой основной приведенной (к диапазону
преобразований) погрешности преобразований силы постоянного
тока и напряжения постоянного тока, %
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований) погрешности преобразований силы постоянного
тока и напряжения постоянного тока, вызванной изменением
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %
Для модификации UR20-4AI-UI-12
от 0 до 20;
от 4 до 20
Продолжение таблицы 2
Наименование характеристики
Значение
4
Диапазоны преобразований напряжения постоянного тока, В
±0,1
±0,005
Диапазоны преобразований силы постоянного тока, мА
±0,1
±0,005
от 0 до 5;
от 0 до 10;
от 1 до 5;
от 2 до 10;
от -10 до 10
12
Разрядность цифрового сигнала на выходе, бит
Пределыдопускаемойосновнойприведенной(кдиапазону
преобразований) погрешности преобразований силы постоянного
тока и напряжения постоянного тока, %
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований) погрешности преобразований силы постоянного
тока и напряжения постоянного тока, вызванной изменением
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %
Для модификаций UR20-8AI-I-16; UR20-8AI-I-16-DIAG-HD; UR20-8AI-I-PLC-INT
от 0 до 20;
от 4 до 20
16
Разрядность цифрового сигнала на выходе, бит
Пределыдопускаемойосновнойприведенной(кдиапазону
преобразований) погрешности преобразований силы постоянного
тока, %
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований) погрешности преобразований силы постоянного
тока, вызванной изменением температуры окружающей среды в
пределах рабочих условий преобразований на каждый 1 ºС, %
Для модификаций UR20-4AI-RTD-DIAG; UR20-4AI-RTD-HP-DIAG;
UR20-4AI-RTD-HP-DIAG-2W
Диапазоны преобразований сигналов от термопреобразователей
сопротивленияпоГОСТ6651-2009втемпературном
эквиваленте,
С:
Pt100
Pt200
Pt500
Pt1000
Ni100
Ni120
Ni200
Ni500
Ni1000
Cu10
Разрядность цифрового сигнала на выходе, бит
от -200 до +850
от -200 до +850
от -200 до +850
от -200 до +850
от -60 до +180
от -60 до +180
от -60 до +180
от -60 до +180
от -60 до +180
от -180 до 200
16
Продолжение таблицы 2
Наименование характеристики
Значение
5
±0,005
Диапазоныпреобразованийэлектрическогосопротивления
постоянному току, Ом
от 0,3 до 50
±0,25
±0,2
±0,2
±0,2
±0,2
±0,3
±0,3
±0,3
±0,3
±0,3
±0,6
Пределыдопускаемойосновнойприведенной(кдиапазону
преобразований)погрешностипреобразований сигналовот
термопреобразователей сопротивления по ГОСТ 6651-2009 в
температурном эквиваленте, %:
Pt100
Pt200
Pt500
Pt1000
Ni100
Ni120
Ni200
Ni500
Ni1000
Cu10
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований)погрешностипреобразованийсигналовот
термопреобразователейсопротивления по ГОСТ 6651-2009 в
температурном эквиваленте, вызванной изменением температуры
окружающей среды в пределах рабочих условий преобразований на
каждый 1 ºС, %:
-длямодификацийUR20-4AI-RTD-HP-DIAG-2W;
UR20-4AI-RTD-DIAG
- для модификации UR20-4AI-RTD-HP-DIAG
±0,002
от 0 до 40
от 0 до 80
от 0 до 150
от 0 до 500
от 0 до 10
3
от 0 до 2·10
3
от 0 до 4·10
3
Пределыдопускаемойосновнойприведенной
преобразований)погрешностипреобразований
сопротивления постоянному току, %
(кдиапазону
электрического±0,2
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований)погрешностипреобразованийэлектрического
сопротивления постоянному току,вызваннойизменением
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %:
-длямодификацийUR20-4AI-RTD-DIAG;±0,005
UR20-4AI-RTD-HP-DIAG-2W
- для модификации UR20-4AI-RTD-HP-DIAG±0,002
Для модификации UR20-4AI-R-HS-16-DIAG
Диапазонпреобразованийэлектрическогосопротивления
постоянному току, кОм
16
Разрядность цифрового сигнала на выходе, бит
Пределы допускаемой приведенной (к диапазону преобразований)
погрешности преобразований электрического сопротивления
постоянному току, %
Продолжение таблицы 2
Наименование характеристики
Значение
6
К
от -6,458 до 54,819 мВ
(от -270 до +1370
С)
J
от -8,095 до 69,553 мВ
(от -210 до +1200 °С)
Т
от -6,258 до 20,872 мВ
(от -270 до +400 °С)
В
от 0,000 до 13,820 мВ
(от 0 до +1820
С)
L
от -9,488 до 66,466 мВ
(от -200 до +800
С)
E
от -9,835 до 76,373 мВ
(от -270 до +1000
С)
S
от -0,236 до 18,609 мВ
(от -50 до +1760
С)
R
от -0,226 до 21,003 мВ
(от -50 до +1760
С)
N
С
от -5,70 до 27,41 мВ
(от -200 до 500
С)
±(0,001·D+10
-3
)
±0,005
Пределы допускаемой дополнительной приведенной (к диапазону
преобразований) погрешности преобразований электрического
сопротивленияпостоянномутоку,вызваннойизменением±0,005
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %
Для модификации UR20-4AI-TC-DIAG
Диапазоны преобразований сигналов напряжений постоянного
тока от термопар по ГОСТ Р 8.585-2001 (в температурном
эквиваленте):
от -4,345 до 47,513 мВ
(от -270 до 1300
С)
Диапазоны преобразований сигналов напряжений постоянного
тока от термопар (в температурном эквиваленте):
U
от 0,00 до 37,015 мВ
(от 0 до 2310
С)
16
Разрядность цифрового сигнала на выходе, бит
Пределыдопускаемойосновнойабсолютнойпогрешности
преобразований сигналов напряжений постоянного тока от
термопар (сучетом внутренней компенсации холодного
спая), мВ
1)
Пределы допускаемой дополнительной абсолютной погрешности
преобразований сигналов напряжений постоянного тока от
термопар(сучетомвнутреннейкомпенсациихолодного
спая), вызванной изменением температуры окружающей среды в
пределах рабочих условий преобразований на каждый 1 ºС, %
Продолжение таблицы 2
Наименование характеристики
Значение
7
Диапазоны преобразований напряжения постоянного тока
±(0,001·D+10
-3
)
±0,005
от 0,5 до 30
Диапазоны преобразований силы постоянного тока, мА
±0,1
Диапазоны преобразований напряжения постоянного тока, В
±0,05
±0,005
±15,625 мВ
±31,25 мВ
±62,5 мВ
±125 мВ
±250 мВ
±500 мВ
±1 В
±2 В
Пределыдопускаемойосновнойабсолютнойпогрешности
преобразований напряжения постоянного тока, мВ
1)
Пределы допускаемой дополнительной абсолютной погрешности
преобразованийнапряженияпостоянноготока,вызванной
изменением температуры окружающей среды в пределах рабочих
условий преобразований на каждый 1 ºС, %
Для модификации UR20-2AI-SG-24-DIAG
Диапазонпреобразованийрабочегокоэффициента
передачи, мВ/В
Разрядность цифрового сигнала на выходе, бит
24
Пределы допускаемой основной приведенной (к
преобразований)погрешностипреобразований
коэффициента передачи датчиков, %
диапазону
рабочего±1
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований) погрешности преобразований рабочего
коэффициентапередачидатчиков,вызваннойизменением±0,0005
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %
Для модификаций UR20-4AО-UI-16; UR20-4AО-UI-16-M; UR20-4AO-UI-16-DIAG;
UR20-4AO-UI-16-М-DIAG; UR20-4AО-UI-16-HD; UR20-4AO-UI -16-DIAG-HD
Разрядность цифрового сигнала на входе, бит
16
от 0 до 20;
от 4 до 20
Пределы допускаемой основной приведенной (к диапазону
преобразований) погрешности преобразований силы постоянного
тока, %
от 0 до 5;
от 0 до 10;
от 1 до 5;
от 2 до 10;
от -10 до 10
Пределы допускаемой основной приведенной (к диапазону
преобразований)погрешностипреобразованийнапряжения
постоянного тока, %
Пределы допускаемой дополнительной приведённой (к диапазону
преобразований)погрешностипреобразованийсилыи
напряженияпостоянноготока, вызванной изменением
температуры окружающей среды в пределах рабочих условий
преобразований на каждый 1 ºС, %
Примечание:
1)
– D – диапазон преобразований напряжения постоянного тока.
Таблица 3 - Основные и технические характеристики модулей
Наименование характеристики
Значение
8
от +15 до +25
до 80
от -20 до +60
от 5 до 95
100
Нормальные условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха, %
Рабочие условия измерений:
- температура окружающего воздуха
- относительная влажность воздуха, %
Масса, г, не более
Габаритные размеры модулей, мм, не более:
- длина
- ширина
- высота
Потребляемый ток, мА, не более
Напряжение питания постоянного тока, В
Маркировка взрывозащиты
Средний срок службы, лет
Средняя наработка на отказ, ч
76
11,5
120
100
24
Ex nA IIС T4 Gc
10
150000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность модулей
Наименование
Модуль UR20
Обозначение
-
Количество
1 шт.
Руководство по эксплуатации
Методика поверки
-1 экз.
ИЦРМ-МП-063-201 экз.
Поверка
осуществляетсяпо документу ИЦРМ-МП-063-20«МодулиUR20. Методикаповерки»,
утверждённому ООО «ИЦРМ» 20.03.2020 г.
Основные средства поверки:
-мультиметр 3458А (регистрационный номер в Федеральном информационном
фонде 25900-03);
-калибратор К3608 (регистрационный номер в Федеральном информационном
фонде 32876-06);
-магазинысопротивленийР33(регистрационныйномервФедеральном
информационном фонде 32876-06);
-калибратор универсальный9100(регистрационныйномер в Федеральном
информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модуля и/или на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к модулям UR20
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
9
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и
методы испытаний
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ).
Термопреобразователи сопротивления из платины, меди и никеля. Общие технические
требования и методы испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ).
Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя
Изготовитель
«Weidmüller Interface GmbH & Co. KG», Германия
Адрес: Klingenbergstrasse 26, D-32758 Detmold, Germany
Заявитель
Общество с ограниченной ответственности «Вайдмюллер» (ООО «Вайдмюллер»)
ИНН 7702341124
Адрес: 119571, г. Москва, проспект Ленинский, дом 119А, этаж 2 пом. XXIV, ком. 21
Телефон: +7 (495) 280-72-71
Web-сайт:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56645-14 | Средства программно-технические на базе модулей | ТПТС-НТ (средства) ТПТС55 (модули) | ФГУП "ВНИИ автоматики им.Н.Л.Духова" (ВНИИА), г.Москва | 6 лет | Перейти |
| 15095-96 | Модули ввода и формирования аналоговых сигналов СПА-ПС | ВАС-8, ВАС-16, ВДТ-4, ФАС-4, ФАС-8 | ОАО НПК "Автоматика", г.Омск | 1 год | Перейти |
| 36245-07 | Модули аналогового ввода | МАВ | ООО НПК "Микрофор", г.Москва | 1 год | Перейти |
| 68315-17 | Модули взвешивающие | MP4C-RU | Фирма "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", Китай | 1 год | Перейти |
| 27835-04 | Модули ввода аналоговых сигналов | ВАС-15Р | ЗАО "Автоматика-Э", г.Омск | 1 год; с 2011 г. - 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
