Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT, ГРСИ 79510-20
Номер госреестра:
79510-20
Наименование СИ:
Устройства для измерений углов установки колес автомобилей
Обозначение типа:
DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT
Производитель:
"CEMB S.p.A.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «6» ноября 2020 г. № 1799
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для измерений углов установки колес автомобилей DWA1000,
DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100,
DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100
TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT
Назначение средства измерений
Устройства для измерений углов установки колес автомобилей DWA1000, DWA1000
LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100
TRUCK LIGHT,
измерений углов
HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100
DWA1500, DWA1500 LIGHT (далее – устройства) предназначены для
установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес.
Описание средства измерений
Действие устройств основано на измерении угловых параметров, определяющих
положение колес автомобилей, которые считываются измерительными блоками, состоящими из
датчиков и приспособлений, с помощью которых происходит фиксация на колесах автомобиля.
Процесс измерений осуществляется путем обработки измерительной информации,
получаемой от датчиков, установленных на колесах автомобиля.
Управление процессом измерений, обработка и выдача результатов измерений
проводится с помощью стандартного персонального компьютера, размещенного в приборной
стойке.
В память персонального компьютера устройств заложена база
количество моделей автомобилей. База данныхсодержит также
данных на большое
схемы регулировок
соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве
всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации
обугловомположенииколессграфическимотображениемрежимовконтроляи
автоматическойоценкойпараметровнасоответствиеустановленнымв технической
документации нормам.
Устройства конструктивно состоят из передвижной приборной стойки (входит в
комплект устройств DWA1000, DWA1000 TRUCK, DWA1100, DWA1100 TRUCK, DWA1500,
DWA1100 HYBRID), и четырех датчиков.
Устройства выпускаются в двенадцати модификациях: DWA1000, DWA1000 TRUCK,
DWA1000 LIGHT, DWA1100, DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1100
HYBRID, DWA1100 HYBRID LIGHT, которые отличаются входящим в комплект датчиком,
габаритными размерами, массой и исполнением приборной стойки.
Общий вид устройств представлен на рисунках 1 - 3.
Общий вид маркировочной таблички устройств представлен на рисунке 5
2

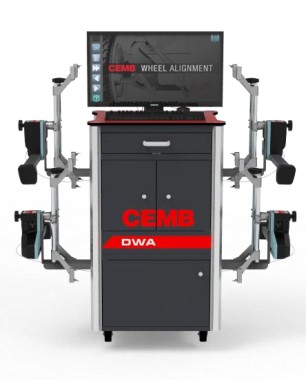

Рисунок 2 - Общий вид устройств для
измерений углов установки колес автомобилей
DWA1000 TRUCK

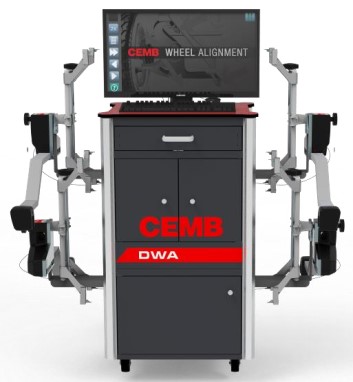

Рисунок 4 - Общий вид устройств для
измерений углов установки колес автомобилей
DWA1100 TRUCK
Рисунок 1 - Общий вид устройств для
измерений углов установки колес
автомобилей DWA1000, DWA1500

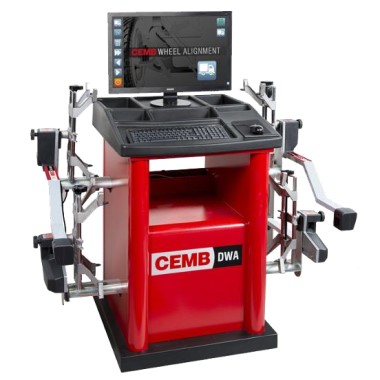

Рисунок 3 - Trial вид устройств для
измерений углов установки колес
автомобилей DWA1100

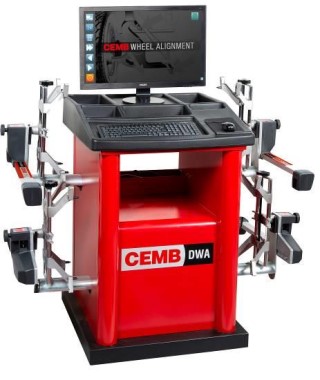

Рисунок 5 - Общий вид устройств для
измерений углов установки колес
автомобилей DWA1100 HYBRID

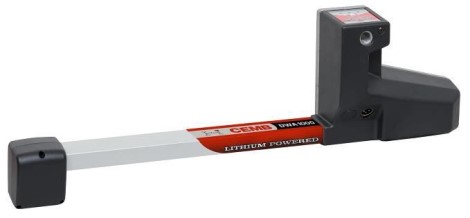

Рисунок 2 - Общий вид датчиков для легковых
автотранспортных средств устройств для
измерений углов установки колес автомобилей
DWA1000, DWA1100 DWA1000 LIGHT,
DWA1100 LIGHT, DWA1100 HYBRID LIGHT,
DWA1500 LIGHT
3

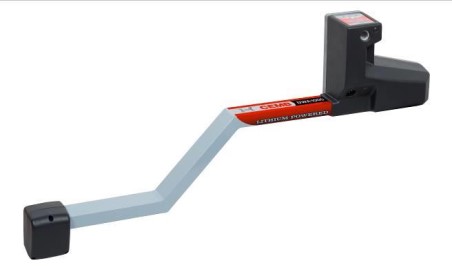

Рисунок 4 - Общий вид датчиков для грузовых автотранспортных
средств устройств для измерений углов установки колес
автомобилей DWA1000 TRUCK, DWA1000 TRUCK LIGHT,
DWA1100 TRUCK LIGHT, DWA1100 TRUCK, DWA1100
HYBRID, DWA1100 HYBRID LIGHT, DWA1500, DWA1500
LIGHT
Рисунок 7 - Общий вид маркировочной
таблички устройств для измерений углов
установки колес автомобилей
Пломбирование устройств для измерений углов установки колес автомобилей DWA1000,
DWA1000 LIGHT, DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT,
DWA1100 HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT,
DWA1500, DWA1500 LIGHT не предусмотрено.
Программное обеспечение
Устройства имеют программное обеспечение (далее –ПО), устанавливаемое на ПК,
предназначенный для управления функциональными возможностями устройств, проведения
измерений и обработки их результатов. Программное обеспечение предустанавливается на ПК,
входящий в комплектность средства измерений, и может быть установлено на другой ПК, с
помощью компакт-диска.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Конструкция
стендов исключает возможность несанкционированного влияния на ПО и измерительную
информацию путём применения паролей различного уровня доступа.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
ПО
Sw. v.4.0d
90a4d82f579499dcba008ae9f6589c3e
MD5
4
Метрологические и технические характеристики
Значение
10
2
Таблица 2 – Метрологические характеристики
Наименование характеристики
Углы развала колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
Индивидуальный угол схождения колес
Диапазон измерений, °
Пределы допускаемой абсолютной погрешности измерений, ’
12,5
2
Таблица 3 – Технические характеристики
Наименование характеристики
Модификация
DWA1000,
DWA1100
Значение
DWA1000
LIGHT,
DWA1100
LIGHT
DWA1000
TRUCK,
DWA1100
TRUCK
690×240×100
-
1435×738×1376
690×240×100
--
-
820×410×100
1431×476×1484
Габаритные размеры (Д×Ш×В), мм, не
более
- Датчик (для легковых АТС)
-Датчик (для грузовых АТС)
- Приборная стойка
Масса, кг, не более
- Датчик (для легковых АТС)
-Датчик (для грузовых АТС)
- Приборная стойка
0,25
-155
0,25
--
-0,4
210
Продолжение таблицы 3
Наименование характеристики
Модификация
DWA1000
TRUCK
LIGHT,
DWA1100
TRUCK
LIGHT
Значение
DWA1100
HYBRID,
DWA1500
DWA1100
HYBRID
LIGHT,
DWA1500
LIGHT,
-
820×410×100
-
690×240×100
820×410×100
1435×738×1590
690×240×100
820×410×100
-
Габаритные размеры (Д×Ш×В), мм, не
более
- Датчик (для легковых АТС)
-Датчик (для грузовых АТС)
- Приборная стойка
Масса, кг, не более
- Датчик (для легковых АТС)
-Датчик (для грузовых АТС)
- Приборная стойка
-
0,4
-
0,25
0,4
155
0,25
0,4
-
Значение
от +15 до +35
Таблица 4 – Технические характеристики
Наименование характеристики
Диапазон рабочих температур, °С
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
220
+22
-33
50±1
5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на приборную
стойку методом наклеивания.
Комплектность средства измерений
Обозначение
Количество
-
1 шт.
-
-
-
-
-
-
-
МП АПМ 64-19
1 шт.
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 5 - Комплектность средства измерений
Наименование
Устройство для измерений углов установки осей и колес
автомобилей (модификация в соответствии с заказом
потребителя)
Персональный компьютер с устройствами ввода и вывода
информации*
Компакт-диск с программным обеспечением
Поворотная пластина
Блокиратор педали тормоза
Фиксатор рулевого колеса
Комплект принадлежностей и приспособлений
Руководство по эксплуатации на русском языке
Методика поверки
* кроме модификаций с индексом LIGHT
Поверка
осуществляется по документу МП АПМ 64-19 «ГСИ. Устройства для измерений углов
установки колес автомобилей DWA1000, DWA1000 LIGHT, DWA1000 TRUCK, DWA1000
TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100 HYBRID, DWA1100 HYBRID LIGHT,
DWA1100 TRUCK, DWA1100 TRUCK LIGHT, DWA1500, DWA1500 LIGHT. Методика
поверки», утверждённому ООО «Автопрогресс–М» «24» июля 2019 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30’’ (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к устройствам
для измерений trial установки колес автомобилей DWA1000, DWA1000 LIGHT,
DWA1000 TRUCK, DWA1000 TRUCK LIGHT, DWA1100, DWA1100 LIGHT, DWA1100
HYBRID, DWA1100 HYBRID LIGHT, DWA1100 TRUCK, DWA1100 TRUCK LIGHT,
DWA1500, DWA1500 LIGHT
Техническая документация «CEMB S.p.A.», Италия
Изготовитель
«CEMB S.p.A.», Италия
Адрес: Via Risorgimento 9, 23826 Mandello del Lario (Lc)
Телефон: +39 0341 706111, факс: +39 0341 700725
E-mail: garage@cemb.com
6
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»
(ООО «Автопрогресс-М»)
Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 46741-11 | Установки контроля ядерных материалов в твердых радиоактивных отходах при разделке ОТВС | АМБ Белоярской АЭС МКС-02 АМБ | ЗАО НПО "КВАНТ", г.Обнинск | 2 года | Перейти |
| 58795-14 | Установки спектрометрические рентгеновского и гамма-излучений сцинтилляционные | DIGIBASE | Фирма "AMETEK Advanced Measurement Technology (™ ORTEC)", США | 2 года | Перейти |
| 26439-04 | Рабочие эталоны единиц длины и ослабления в световоде | Нет данных | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 78835-20 | Система измерений количества и показателей качества нефтепродуктов нефтебазы Челябинск ООО "ЛУКОЙЛ-Уралнефтепродукт" | ООО "АСУ Инжиниринг", г.Уфа | 1 год | Перейти | |
| 61044-15 | Система измерений количества и параметров нефти сырой № 2055 при УПС-1640 НГДУ"Бавлынефть" ОАО "Татнефть" | Нет данных | ООО "ИМС Индастриз", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
