Приложение № 39

к перечню типов средств

измерений, прилагаемому

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы электрических цепей векторные E5080B

Назначение средства измерений

Анализаторы электрических цепей векторные E5080B (далее - анализаторы) предназна-

чены для измерений S-параметров пассивных и активных устройств.

Описание средства измерений

Принцип действия анализаторов основан на воздействии на теституемый объект сигна-

лом с выхода встроенного генератора и одновременном измерении характеристик падающего,

отраженного и прошедшего сигнала при помощи направленных ответвителей и фазочувстви-

тельных приемников. В состав анализатора включены: один или два встроенных генератора (в

зависимости от модификации); направленные ответвители, обеспечивающие разделение сигна-

ла на падающий и отраженный; измерительные приемники; устройства, обеспечивающие ввод

постоянного напряжения смещения в сигнал генератора (в зависимости от модификации); им-

пульсные модуляторы и генераторы (в зависимости от модификации); два источника питания

постоянного тока (в зависимости от модификации); четыре входа для измерения сигналов по-

стоянного тока (в зависимости от модификации);блок вычисления и управления (встроенный

компьютер); блок питания.

Конструктивно анализатор представляет собой моноблок в настольном исполнении. На

передней панели моноблока расположены измерительные порты для подключения тестируемых

устройств, кнопка включения питания, экран для отображения режимов работы анализатора и

результатов измерений, панель с органами управления. На тыльной панели моноблока распо-

ложены соединители для подключения электропитания, подачи напряжения смещения в тракт

генератора, сигналов запуска (триггеры), входа и выхода сигнала опорного генератора, соеди-

нители выходов источников питания постоянного тока, соединители измерителей сигналов по-

стоянного тока, 15-контактный соединитель для управления импульсными генераторами и мо-

дуляторами, 25-контактный соединитель для подачи последовательных либо параллельных

сигналов управления. На боковой панели анализатора расположен съемный жесткий диск, со-

единитель VGA, соединитель Display Port, а также соединители интерфейсов связи с внешними

сетевыми устройствами: LAN, GPIB (в зависимости от модификации), USB.

Анализатор обеспечивает измерение амплитудно-частотных, фазо-частотных характери-

стик, коэффициента шума с поддержкой режима векторной коррекции согласования источника,

скалярных и векторных характеристик устройств с переносом частоты и устройств со встроен-

ным гетеродином, параметров режима компрессии коэффициента усиления, а также измерение

и визуальное наблюдение составляющих спектра (частоты и уровня) периодически повторяю-

щихся сигналов. Анализаторы обеспечивают проведение измерений в режиме импульсного

воздействия с минимальным временным разрешением до 1 мкс для режима «точка в импульсе»

и до 40 нс в режиме «профиль импульса». В анализаторах реализованы все виды векторной

коррекции систематических погрешностей, включая поддержку модулей электронной калиб-

ровки.

Управление режимами, задание форматов представления измерительной информации

могут производиться с помощью программного обеспечения (ПО), установленного произво-

дителем непосредственно на анализатор.

2

Опция

Функциональное назначение опций

442

462

492

4D2

4K2

4L2

4M2

4N2

4P2

Функциональные возможности анализаторов определяются составом опций и компонен-

тов, входящих в комплект анализаторов. Состав опций, их функциональные возможности при-

ведены в таблице 1.

Таблица 1

240

260

290

2D0

2K0

2L0

2M0

2N0

2P0

440

460

490

4D0

4K0

4L0

4M0

4N0

4P0

090

091

092

093

094

095

096

097

098

2 измерительных порта, диапазон частот от 9 кГц до 4,5 ГГц

2 измерительных порта, диапазон частот от 9 кГц до 6,5 ГГц

2 измерительных порта, диапазон частот от 9 кГц до 9 ГГц

2 измерительных порта, диапазон частот от 9 кГц до 14 ГГц

2 измерительных порта, диапазон частот от 9 кГц до 20 ГГц

2 измерительных порта, диапазон частот от 100 кГц до 26,5 ГГц

2 измерительных порта, диапазон частот от 100 кГц до 32 ГГц

2 измерительных порта, диапазон частот от 100 кГц до 44 ГГц

2 измерительных порта, диапазон частот от 100 кГц до 53 ГГц

4 измерительных порта, диапазон частот от 9 кГц до 4,5 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 9 кГц до 4,5 ГГц

4 измерительных порта, диапазон частот от 9 кГц до 6,5 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 9 кГц до 6,5 ГГц

4 измерительных порта, диапазон частот от 9 кГц до 9 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 9 кГц до 9 ГГц

4 измерительных порта, диапазон частот от 9 кГц до 14 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 9 кГц до 14 ГГц

4 измерительных порта, диапазон частот от 9 кГц до 20 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 9 кГц до 20 ГГц

4 измерительных порта, диапазон частот от 100 кГц до 26,5 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 100 кГц до 26,5 ГГц

4 измерительных порта, диапазон частот от 100 кГц до 32 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 100 кГц до 32 ГГц

4 измерительных порта, диапазон частот от 100 кГц до 44 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 100 кГц до 44 ГГц

4 измерительных порта, диапазон частот от 100 кГц до 53 ГГц

4 измерительных порта, 2 источника зондирующего сигнала, диапазон частот

от 100 кГц до 53 ГГц

Аппаратный функционал анализатора спектра от 9 кГц до 4,5 ГГц

Аппаратный функционал анализатора спектра от 9 кГц до 6,5 ГГц

Аппаратный функционал анализатора спектра от 9 кГц до 9 ГГц

Аппаратный функционал анализатора спектра от 9 кГц до 14 ГГц

Аппаратный функционал анализатора спектра от 9 кГц до 20 ГГц

Аппаратный функционал анализатора спектра от 100 кГц до 26,5 ГГц

Аппаратный функционал анализатора спектра от 100 кГц до 32 ГГц

Аппаратный функционал анализатора спектра от 100 кГц до 44 ГГц

Аппаратный функционал анализатора спектра от 100 кГц до 53 ГГц

3

021

022

175

N1966A

E5092A

S96025A

S96029A

S94702A

Продолжение таблицы 1

ОпцияФункциональное назначение опций

120 Встроенные втулки подачи смещения для 2-портового анализатора

140 Встроенные втулки подачи смещения для 4-портового анализатора

импульсных

модуляторов

первого

источника

импульсных

модуляторов

второго

источника

Аппаратныйфункционал

импульсных сигналов

Аппаратныйфункционал

импульсных сигналов

1E5

172

S96007A

S96010A

S96011A

S96082A

S96083A

S96084A

S96086A

S96090A

S94701A

KS8400A

N1930B

N1500A

Высокостабильный источник опорной частоты

Интерфейс GPIB

Два встроенных источника питания постоянного тока, четыре входа для изме-

рения сигналов постоянного тока

Адаптер ввода-вывода сигналов синхронизации для измерений в импульсном

режиме

Модуль расширения числа измерительных портов, диапазон частот от 50 МГц

до 20 ГГц

Автоматическое исключение измерительной оснастки

Анализ во временной области

Расширенный анализ во временной области

Управление встроенными импульсными генераторами, измерения в импульс-

ном режиме с широкополосным детектированием

Измерение коэффициента шума с векторной коррекцией согласования источ-

ника

Скалярные измерения параметров преобразователей частоты

Векторные и скалярные измерения параметров преобразователей частоты

Измерение параметров преобразователей частоты со встроенным гетеродином

Измерение компрессии усиления в панорамном режиме

Программный функционал анализатора спектра

Мастер автоматизированных измерений, разработчик плана испытаний

Мастер автоматизированных измерений, компонент для подключения к аппа-

ратной платформе векторных анализаторов цепей

Платформа автоматизации тестирования, среда разработки

Программное обеспечение для проведения тестирования на физическом уровне

Программное обеспечение для измерения параметров материалов

По дополнительному заказу анализаторы могут быть укомплектованы принадлежностя-

ми для выполнения калибровки, проведения необходимых измерений и установки в стойку.

В зависимости от применяемых опций анализаторы отличаются друг от друга диапазо-

ном частот, количеством измерительных портов и источников зондирующего сигнала, типом

коаксиального соединителя измерительного порта.

Общий вид анализаторов приведен на рисунках 1 и 2.

4

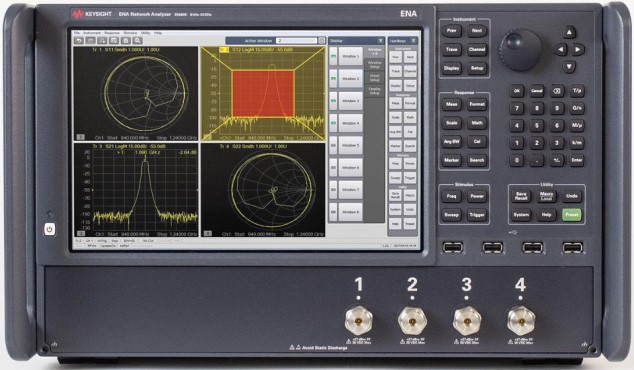

Рисунок 1 – Общий вид анализаторов E5080B, вид спереди

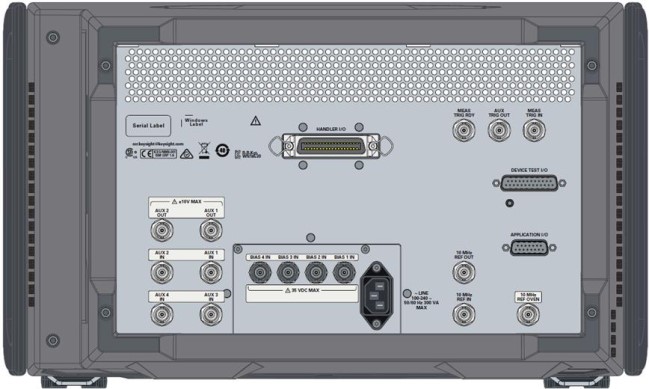

Рисунок 2 – Общий вид анализаторов E5080B, вид сзади (схематично)

Программное обеспечение

ПО предназначено для управления работой анализаторов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

-

Значение

E5080B Network Analyzer Firmware

не ниже A.13.70.02

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная

сумма исполняемого кода)

Места пломбиро-

вания от несанк-

ционированного

доступа

Место нанесения

знака утверждения

типа

5

Метрологические и технические характеристики

0,01

зетка по

ГОСТ

(3,5 мм)

Нижняя граница диапазона рабочих

частот, кГц

Таблица 3 – Метрологические характеристики анализаторов

Наименование характеристикиЗначение

Количество измерительных портов:

– опции 2xx2

– опции 4xx4

Количество источников зондирующего

сигнала:

– опции xx01

– опции xx22

Дискретность установки частоты, Гц1

Пределы допускаемой относительной

погрешности установки частоты опор-

ного генератора:

– стандартное исполнение±7·10

-6

– опция 1E5 ±4,5·10

-7

Максимально допустимый уровень пе-

ременной (ВЧ) составляющей сигнала27

на входе измерительного порта, дБм

1)

Максимально допустимый уровень по-

стоянной составляющей сигнала на35

входе измерительного порта, В

Диапазон установки полосы пропуска-

ния фильтра промежуточной частоты,от 1 до 1,5·10

7

Гц

Диапазон установки уровня мощности

сигнала на выходе измерительногоот -100 до +20

порта, дБм

Дискретность установки уровня мощ-

ности сигнала, дБ

опцииопцииопцииопции

240, 260, 2D0,2K0, 2M0, 2N0, 2P0, 4P0,

290, 440, 2L0,4D0, 4M0, 4M2, 4P2

442, 460, 4D2, 4K0, 4N0, 4N2

Тип коаксиального соединителя изме-462, 490,4K2, 4L0,

рительного порта 492 4L2

тип III, ро-

тип IX, вил-

ка по ГОСТ2,4 мм,1,85 мм,

13317-89

13317-89 вилка вилка

(N-тип)

опцииопции

240, 260, 290, 2D0, 2K0,2L0, 2M0, 2N0, 2P0, 4L0,

440, 442, 460, 462, 490, 4L2, 4M0, 4M2, 4N0, 4N2,

492, 4D0, 4D2, 4K0, 4K24P0, 4P2

9 100

6

Продолжение таблицы 3

Наименование характеристикиЗначение

Верхняя граница диапазона рабочих

частот, ГГц:

– опции 240, 440, 4424,5

– опции 260, 460, 4626,5

– опции 290, 490, 492 9

– опции 2D0,4D0, 4D2 14

– опции 2K0, 4K0, 4K2 20

– опции 2L0, 4L0, 4L2 26,5

– опции 2M0, 4M0, 4M2 32

– опции 2N0, 4N0, 4N2 44

– опции 2P0, 4P0, 4P2

2)

53

Системный динамический диапазон в диапазоне частот

3)

(для анализаторов без установленной

опции 120 или 140), дБ

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0,

4424624924D24K0, 4K2

– от 9 до 100 кГц включ.101101101 101 101

– св. 100 до 300 кГц включ.117117117117117

– св. 0,3 до 1,0 МГц включ.125125125125125

– св. 1 до 10 МГц включ.130130130130130

– св. 10 до 50 МГц включ.137137137137137

– св. 0,05 до 3,00 ГГц включ.140140140140140

– св. 3,0 до 4,5 ГГц включ.140140140140140

– св. 4,5 до 5,0 ГГц включ. -140140140140

– св. 5,0 до 6,5 ГГц включ. -140140140140

– св. 6,5 до 9,0 ГГц включ. - -136136136

– св. 9,0 до 14 ГГц включ. - - -133133

– св. 14 до 16 ГГц включ. - - - -130

– св. 16 до 20 ГГц включ. - - - -126

Системный динамический диапазон в диапазоне частот (для анализаторов с установленной

опцией 120 или 140), дБ

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

– от 9 до 100 кГц включ.99 99 99 99 99

– св. 100 до 300 кГц включ. 116116116 116 116

– св. 0,3 до 1,0 МГц включ. 124124124 124 124

– св. 1 до 10 МГц включ. 129129129 129 129

– св. 10 до 50 МГц включ. 136136136 136 136

– св. 0,05 до 3,00 ГГц включ. 138138138 138 138

– св. 3,0 до 4,5 ГГц включ. 138138138 138 138

– св. 4,5 до 5,0 ГГц включ. -136136 136 136

– св. 5,0 до 6,5 ГГц включ. -136136 136 136

– св. 6,5 до 9,0 ГГц включ. - -133 133 133

– св. 9 до 14 ГГц включ. - - - 130 130

– св. 14 до 16 ГГц включ. - - - - 126

– св. 16 до 20 ГГц включ. - - - - 121

7

Продолжение таблицы 3

Наименование характеристикиЗначение

Системный динамический диапазон в диапазоне частот, дБ

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.95 95 95 95

– св. 300 до 500 кГц включ. 104 104 104104

– св. 0,5 до 1,0 МГц включ. 117 117 117117

– св. 1 до 10 МГц включ. 125 125 125125

– св. 10 до 50 МГц включ. 137 137 137137

– св. 0,05 до 6,50 ГГц включ. 140 140 140140

– св. 6,5 до 8,0 ГГц включ. 138 138 138138

– св. 8 до 9 ГГц включ. 138 138 138138

– св. 9 до 16 ГГц включ. 137 137 137137

– св. 16 до 17 ГГц включ. 137 137 137137

– св. 17 до 20 ГГц включ. 132 132 132132

– св. 20 до 24 ГГц включ. 130 130 130130

– св. 24 до 25 ГГц включ. 130 130 130130

– св. 25 до 26 ГГц включ. 127 127 127127

– св. 26,0 до 26,5 ГГц включ. 127 127 127127

– св. 26,5 до 30,0 ГГц включ. - 127 127127

– св. 30 до 32 ГГц включ. - 122 122122

– св. 32 до 35 ГГц включ. - - 122122

– св. 35 до 40 ГГц включ. - - 122122

– св. 40 до 44 ГГц включ. - - 122122

– св. 44 до 45 ГГц включ. - - -122

– св. 45 до 50 ГГц включ. - - - 99

– св. 50 до 53 ГГц включ. - - - 71

Максимальный уровень стабилизированной мощности сигнала на выходе измерительного

порта в диапазоне частот (для анализаторов без установленной опции 120 или 140), дБм

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0,

4424624924D24K0, 4K2

– от 9 до 100 кГц включ.0 0 0 0 0

– св. 0,1 до 1,0 МГц включ. 5 5 5 5 5

– св. 1 до 10 МГц включ. 5 5 5 5 5

– св. 10 до 50 МГц включ. 10 10 10 10 10

– св. 0,05 до 3,00 ГГц включ. 10 10 10 10 10

– св. 3,0 до 4,5 ГГц включ. 10 10 10 10 10

– св. 4,5 до 6,5 ГГц включ. - 10 10 10 10

– св. 6,5 до 9,0 ГГц включ. - - 9 9 9

– св. 9 до 14 ГГц включ. - - - 7 7

– св. 14 до 16 ГГц включ. - - - - 7

– св. 16 до 20 ГГц включ. - - - - 4

8

Продолжение таблицы 3

Наименование характеристикиЗначение

Максимальный уровень стабилизированной мощности сигнала на выходе измерительного

порта в диапазоне частот (для анализаторов с установленной опцией 120 или 140), дБм

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0,

4424624924D24K0, 4K2

– от 9 до 100 кГц включ.-1,0-1,0-1,0-1,0 -1,0

– св. 0,1 до 1,0 МГц включ.4,54,54,54,54,5

– св. 1 до 10 МГц включ.4,54,54,54,54,5

– св. 10 до 50 МГц включ.9,59,59,59,59,5

– св. 0,05 до 3,00 ГГц включ.9,09,09,09,09,0

– св. 3,0 до 4,5 ГГц включ.9,09,09,09,09,0

– св. 4,5 до 6,5 ГГц включ. -8,08,08,08,0

– св. 6,5 до 9,0 ГГц включ. - -7,57,57,5

– св. 9 до 14 ГГц включ. - - -5,55,5

– св. 14 до 16 ГГц включ. - - - -5,0

– св. 16 до 20 ГГц включ. - - - -1,5

Максимальный уровень стабилизированной мощности сигнала на выходе измерительного

порта в диапазоне частот, дБм

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.-2 -2 -2 -2

– св. 0,3 до 1,0 МГц включ. 7 7 7 7

– св. 1 МГц до 17 ГГц включ.10 10 10 10

– св. 17 до 20 ГГц включ. 7 7 7 7

– св. 20 до 24 ГГц включ. 5 5 5 5

– св. 24,0 до 26,5 ГГц включ. 5 5 5 5

– св. 26,5 до 30,0 ГГц включ. - 5 5 5

– св. 30 до 32 ГГц включ. - 2 2 2

– св. 32 до 38 ГГц включ. - - 2 2

– св. 38 до 44 ГГц включ. - - 2 2

– св. 44 до 45 ГГц включ. - - - 2

– св. 45 до 50 ГГц включ. - - - -6

– св. 50 до 53 ГГц включ. - - - -24

Пределы допускаемой абсолютной погрешности установки уровня мощности на выходе

измерительного порта в диапазоне частот

4)

, дБ

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0,

4424624924D24K0, 4K2

– от 9 до 100 кГц включ.±4,0 ±4,0 ±4,0±4,0 ±4,0

– св. 100,0 кГц до 4,5 ГГц включ.±1,5±1,5±1,5±1,5±1,5

– св. 4,5 до 6,5 ГГц включ. -±1,5±1,5±1,5±1,5

– св. 6,5 до 9,0 ГГц включ. - -±1,5±1,5±1,5

– св. 9 до 14 ГГц включ. - - -±1,5±1,5

– св. 14 до 15 ГГц включ. - - - -±1,5

– св. 15 до 20 ГГц - - - -±2,0

9

Продолжение таблицы 3

Наименование характеристикиЗначение

Пределы допускаемой абсолютной погрешности установки уровня мощности на выходе

измерительного порта в диапазоне частот

4)

, дБ

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 кГц до 10 МГц включ.±3,0±3,0±3,0 ±3,0

– св. 10 МГц до 15 ГГц включ.±1,5±1,5±1,5 ±1,5

– св. 15,0 до 26,5 ГГц включ.±2,0±2,0±2,0 ±2,0

– св. 26,5 до 30,0 ГГц включ. -±2,0±2,0 ±2,0

– св. 30 до 32 ГГц включ. -±2,5±2,5 ±2,5

– св. 32 до 40 ГГц включ. - -±2,5 ±2,5

– св. 40 до 44 ГГц включ. - -±2,5 ±2,5

– св. 44 до 50 ГГц включ. - - - ±2,5

– св. 50 до 53 ГГц включ. - - - -

Пределы допускаемой абсолютной погрешности установки уровня мощности на выходе

измерительного порта в диапазоне частот, обусловленной нелинейностью амплитудной

характеристики синтезатора частот

5)

, дБ

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0,

4424624924D24K0, 4K2

– от 9,0 кГц до 4,5 ГГц включ.±0,75 ±0,75 ±0,75 ±0,75 ±0,75

– св. 4,5 до 6,5 ГГц trial.-±0,75±0,75±0,75±0,75

– св. 6,5 до 9,0 ГГц включ.- -±0,75±0,75±0,75

– св. 9 до 10 ГГц включ.- - -±0,75±0,75

– св. 10 до 14 ГГц включ.- - -±1,00±1,00

– св. 14 до 15 ГГц включ.- - - -±1,00

– св. 15 до 20 ГГц- - - -±1,00

Пределы допускаемой абсолютной погрешности установки уровня мощности на выходе

измерительного порта в диапазоне частот, обусловленной нелинейностью амплитудной

характеристики синтезатора частот

5)

, дБ

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 кГц до 10 ГГц включ.±0,75 ±0,75 ±0,75 ±0,75

– св. 10 до 20 ГГц включ.±1,00 ±1,00 ±1,00 ±1,00

– св. 20,0 до 26,5 ГГц включ.±2,00 ±2,00 ±2,00 ±2,00

– св. 26,5 до 32,0 ГГц включ. - ±2,00 ±2,00 ±2,00

– св. 32 до 44 ГГц включ. - - ±2,00 ±2,00

– св. 44 до 50 ГГц включ. - - - ±2,00

10

Продолжение таблицы 3

Наименование характеристикиЗначение

Средний уровень собственных шумов приемного тракта анализатора по входу измерительного

порта при полосе пропускания 10 Гц в диапазоне частот

6)

(для анализаторов без установленной

опции 120 или 140), дБм

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

– от 9 до 100 кГц включ.-101 -101 -101-101-101

– св. 100 до 300 кГц включ.-112 -112 -112-112-112

– св. 0,3 до 1,0 МГц включ.-120 -120 -120-120-120

– св. 1 до 10 МГц включ.-125 -125 -125-125-125

– св. 10 до 50 МГц включ.-127 -127 -127-127-127

– св. 0,05 до 3,00 ГГц включ.-130 -130 -130-130-130

– св. 3,0 до 4,5 ГГц включ.-130 -130 -130-130-130

– св. 4,5 до 5,0 ГГц включ. - -130 -130-130-130

– св. 5 до 6 ГГц включ. - -130 -130-130-130

– св. 6,0 до 6,5 ГГц включ. - -130 -130-130-130

– св. 6,5 до 9,0 ГГц включ. - - -127-127-127

– св. 9 до 14 ГГц включ. - - --126-126

– св. 14 до 16 ГГц включ. - - - --123

– св. 16 до 20 ГГц включ. - - - --122

Средний уровень собственных шумов приемного тракта анализатора по входу измерительного

порта при полосе пропускания 10 Гц в диапазоне частот

6)

(для анализаторов с установленной

опцией 120 или 140), дБм

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

– от 9 до 100 кГц включ.-100 -100 -100-100-100

– св. 100 до 300 кГц включ.-112 -112 -112-112-112

– св. 0,3 до 1,0 МГц включ.-120 -120 -120-120-120

– св. 1 до 10 МГц включ.-125 -125 -125-125-125

– св. 10 до 50 МГц включ.-127 -127 -127-127-127

– св. 0,05 до 3,00 ГГц включ.-129 -129 -129-129-129

– св. 3,0 до 4,5 ГГц включ.-129 -129 -129-129-129

– св. 4,5 до 5,0 ГГц включ. - -127 -127-127-127

– св. 5 до 6 ГГц включ. - -127 -127-127-127

– св. 6,0 до 6,5 ГГц включ. - -127 -127-127-127

– св. 6,5 до 9,0 ГГц включ. - - -125-125-125

– св. 9 до 14 ГГц включ. - - --125-125

– св. 14 до 16 ГГц включ. - - - --121

– св. 16 до 20 ГГц включ. - - - --120

11

Продолжение таблицы 3

Наименование характеристикиЗначение

Средний уровень собственных шумов приемного тракта анализатора по входу измерительного

порта при полосе пропускания 10 Гц в диапазоне частот

6)

, дБм

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.-97 -97 -97 -97

– св. 300 до 500 кГц включ.-97 -97 -97 -97

– св. 0,5 до 1,0 МГц включ. -110-110-110 -110

– св. 1 до 10 МГц включ. -115-115-115 -115

– св. 10 до 50 МГц включ. -127-127-127 -127

– св. 50 до 200 МГц включ. -130-130-130 -130

– св. 0,2 до 6,5 ГГц включ. -130-130-130 -130

– св. 6,5 до 9,0 ГГц включ. -128-128-128 -128

– св. 9 до 17 ГГц включ. -127-127-127 -127

– св. 17 до 25 ГГц включ. -125-125-125 -125

– св. 25,0 до 26,5 ГГц включ. -122-122-122 -122

– св. 26,5 до 30,0 ГГц включ. --122-122 -122

– св. 30 до 32 ГГц включ. --120-120 -120

– св. 32 до 44 ГГц включ. - --120 -120

– св. 44 до 45 ГГц включ. - - - -120

– св. 45 до 50 ГГц включ. - - - -105

– св. 50 до 53 ГГц включ. - - - -95

Уровень мощности на входе измерительного порта в точке компрессии измерительных

приемников по уровню 0,2 дБ в диапазоне частот, дБм

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

для анализаторов без установленной опции 120 или 140

– от 9 до 100 кГц включ.

7)

0 0 0 0 0

– св. 100 кГц до 10 МГц включ.

5 5 5 5 5

– св. 10 до 50 МГц включ.

10 10 10 10 10

– св. 0,05 до 4,50 ГГц включ.

10 10 10 10 10

– св. 4,5 до 6,5 ГГц включ.

- 10 10 10 10

– св. 6,5 до 9,0 ГГц включ. - - - 9 9

– св. 9 до 14 ГГц включ. - - - 7 7

– св. 14 до 16 ГГц включ. - - - - 7

– св. 16 до 20 ГГц включ. - - - - 4

Диапазон частот:для анализаторов с установленной опцией 120 или 140

– от 9 до 100 кГц включ.

7)

-1,0-1,0-1,0-1,0-1,0

– св. 100 кГц до 10 МГц включ.4,54,54,54,54,5

– св. 10 до 50 МГц включ.9,59,59,59,59,5

– св. 0,05 до 4,50 ГГц включ.9,09,09,09,09,0

– св. 4,5 до 6,5 ГГц включ. -8,08,08,08,0

– св. 6,5 до 9,0 ГГц включ. - - -7,57,5

– св. 9 до 14 ГГц включ. - - -5,55,5

– св. 14 до 16 ГГц включ. - - - -5,0

– св. 16 до 20 ГГц включ. - - - -1,5

12

Продолжение таблицы 3

Наименование характеристикиЗначение

Уровень мощности на входе измерительного порта в точке компрессии измерительных

приемников по уровню 0,2 дБ в диапазоне частот, дБм

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.-2 -2 -2 -2

– св. 300 до 1 МГц включ. 7 7 7 7

– св. 1 МГц до 17 ГГц включ.10 10 10 10

– св. 17 до 20 ГГц включ. 7 7 7 7

– св. 20,0 до 26,5 ГГц включ. 5 5 5 5

– св. 26,5 до 30,0 ГГц включ. - 5 5 5

– св. 30 до 32 ГГц включ. - 2 2 2

– св. 32 до 44 ГГц включ. - - 2 2

– св. 44 до 45 ГГц включ. - - - 2

– св. 45 до 50 ГГц включ. - - - -6

– св. 50 до 53 ГГц включ. - - - -24

Пределы допускаемого среднего квадратичного отклонения случайной погрешности измерения

(шум измерительной трассы) в диапазоне частот

8)

, амплитуда, дБ СКЗ

9)

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

для анализаторов без установленной опции 120 или 140

– от 9 до 30 кГц

включ.

0,00500,00500,00500,00500,0050

– св. 30 до 100 кГц включ.

0,00300,00300,00300,00300,0030

– св. 0,1 до 10,0 МГц в

к

люч.

0,00150,00150,00150,00150,0015

– св. 0,01 до 4,50 ГГц включ.

0,00150,00150,00150,00150,0015

– св. 4,5 до 6,0 ГГц включ.

-0,00150,00150,00150,0015

– св. 6,0 до 6,5 ГГц включ.

-0,00200,00200,00200,0020

– св. 6,5 до 9,0 ГГц включ.

- -0,00200,00200,0020

– св. 9 до 10 ГГц включ.

- - -0,00200,0020

– св. 10 до 14 ГГц включ.

- - - -0,0030

– св. 14 до 20 ГГц включ.

- - - -0,0030

Диапазон частот: для анализаторов с установленной опцией 120 или 140

– от 9 до 30 кГц включ.0,00600,00600,00600,00600,0060

– св. 30 до 100 кГц включ.0,00300,00300,00300,00300,0030

– св. 0,1 до 10,0 МГц включ.0,00150,00150,00150,00150,0015

– св. 0,01 до 4,50 ГГц включ.0,00200,00200,00200,00200,0020

– св. 4,5 до 6,0 ГГц включ. -0,00200,00200,00200,0020

– св. 6,0 до 6,5 ГГц включ. -0,00300,00300,00300,0030

– св. 6,5 до 9,0 ГГц включ. - -0,00300,00300,0030

– св. 9 до 10 ГГц включ. - - -0,00300,0030

– св. 10 до 14 ГГц включ. - - -0,00350,0035

– св. 14 до 16 ГГц включ. - - - -0,0035

– св. 16 до 20 ГГц включ. - - - -0,0040

13

Диапазон частот:

– от 9 до 30 кГц включ.

– св. 30 до 100 кГц включ.

– св. 100 до 300 кГц включ.

– св. 0,3 до 10,0 МГц включ.

– св. 0,01 до 4,50 ГГц включ.

– св. 6,5 до 9,0 ГГц включ.

-0,0150,0150,0150,015

---0,0250,025

---0,0300,030

----0,030

Продолжение таблицы 3

Наименование характеристикиЗначение

Пределы допускаемого среднего квадратичного отклонения случайной погрешности измерения

(шум измерительной трассы) в диапазоне частот

8)

, фаза (для анализаторов без установленной

опции 120 или 140), градус СКЗ

Диапазон частот: опцииопцииопцииопцииопции

240, 440, 260, 460, 290, 490, 2D0,4D0, 2K0, 4K0,

4424624924D24K2

– от 9 до 30 кГц включ.0,070 0,070 0,070 0,070 0,070

– св. 30 до 100 кГц включ.0,050 0,050 0,050 0,050 0,050

– св. 100 до 300 кГц включ.0,035 0,035 0,035 0,035 0,035

– св. 0,3 до 10,0 МГц включ.0,010 0,010 0,010 0,010 0,010

– св. 0,01 до 4,50 ГГц включ.0,010 0,010 0,010 0,010 0,010

– св. 4,5 до 6,0 ГГц включ. - 0,010 0,010 0,010 0,010

– св. 6,0 до 6,5 ГГц включ. - 0,020 0,020 0,020 0,020

– св. 6,5 до 9,0 ГГц включ. - - 0,020 0,020 0,020

– св. 9 до 10 ГГц включ. - - - 0,020 0,020

– св. 10,0 до 13,5 ГГц включ. - - - 0,030 0,030

– св. 13,5 до 14,0 ГГц включ. - - - 0,030 0,030

– св. 14 до 16 ГГц включ. - - - - 0,030

– св. 16 до 20 ГГц включ. - - - - 0,030

Пределы допускаемого среднего квадратичного отклонения случайной погрешности измерения

(шум измерительной трассы) в диапазоне частот

8)

, фаза (для анализаторов с установленной оп-

ции 120 или 140), градус СКЗ

опции опции опции опции опции

240, 440 260, 460 290, 490 2D0,4D0 2K0, 4K0

0,080 0,080 0,080 0,080 0,080

0,050 0,050 0,050 0,050 0,050

0,035 0,035 0,035 0,035 0,035

0,010 0,010 0,010 0,010 0,010

– св. 4,5 до 6,0 ГГц включ.

0,0150,0150,0150,0150,015

– св. 6,0 до 6,5 ГГц включ.

-0,0250,0250,0250,025

– св. 9 до 10 ГГц включ.

- -0,0250,0250,025

– св. 10,0 до 13,5 ГГц включ.

– св. 13,5 до 14,0 ГГц включ.

– св. 14 до 16 ГГц включ.

– св. 16 до 20 ГГц включ.

----0,035

14

Продолжение таблицы 3

Наименование характеристикиЗначение

Пределы допускаемого среднего квадратичного отклонения случайной погрешности измерения

(шум измерительной трассы) в диапазоне частот

8)

, амплитуда, дБ СКЗ

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.0,0050 0,0050 0,0050 0,0050

– св. 0,3 до 1,0 МГц включ.0,0030 0,0030 0,0030 0,0030

– св. 1,0 МГц до 4,5 ГГц включ.0,0015 0,0015 0,0015 0,0015

– св. 4,5 до 10,0 ГГц включ.0,0015 0,0015 0,0015 0,0015

– св. 10 до 17 ГГц включ.0,0020 0,0020 0,0020 0,0020

– св. 17,0 до 26,5 ГГц включ.0,0030 0,0030 0,0030 0,0030

– св. 26,5 до 30,0 ГГц включ. - 0,0030 0,0030 0,0030

– св. 30 до 32 ГГц включ. - 0,0060 0,0060 0,0060

– св. 32 до 44 ГГц включ. - - 0,0060 0,0060

– св. 44 до 45 ГГц включ. - - - 0,0060

– св. 45 до 50 ГГц включ. - - - 0,0180

Пределы допускаемого среднего квадратичного отклонения случайной погрешности измерения

(шум измерительной трассы) в диапазоне частот

8)

, фаза, градус СКЗ

Диапазон частот: опцииопцииопцииопции

2L0, 4L0, 2M0, 4M0, 2N0, 4N0, 2P0, 4P0,

4L24M24N24P2

– от 100 до 300 кГц включ.0,07 0,070 0,070 0,070

– св. 0,3 до 1,0 МГц включ.0,03 0,030 0,030 0,030

– св. 1 МГц до 6 ГГц включ.0,02 0,020 0,020 0,020

– св. 6,0 до 26,5 ГГц включ.0,02 0,020 0,020 0,020

– св. 26,5 до 30,0 ГГц включ. - 0,020 0,020 0,020

– св. 30 до 32 ГГц включ. - 0,046 0,046 0,046

– св. 32 до 44 ГГц включ. - - 0,046 0,046

– св. 44 до 45 ГГц включ. - - - 0,046

– св. 45 до 50 ГГц включ. - - - 0,180

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы сигнала в

динамическом диапазоне, при опорном уровне -20 дБм в диапазоне частот от 9 кГц до 30,6 МГц

Уровень мощности на входеАмплитуда, дБ, не болееФаза, градус, не более

измерительного порта, дБм

10 ±0,222 ±5,106

0 ±0,041 ±0,219

-10 ±0,020 ±0,122

-20 ±0,016 ±0,100

-30 ±0,019 ±0,121

-40 ±0,022 ±0,142

-50 ±0,025 ±0,163

-60 ±0,034 ±0,219

-70 ±0,077 ±0,505

-80 ±0,120 ±0,794

-90 ±0,163 ±1,083

-100±0,207±1,375

-110±0,250±1,669

-120±0,294±1,967

15

Продолжение таблицы 3

Наименование характеристикиЗначение

Пределы допускаемой абсолютной погрешности измерений амплитуды и фазы в динамическом

диапазоне, при опорном уровне -20 дБм в диапазоне частот св. 30,6 МГц до 20 ГГц включ.

Уровень мощности на входеАмплитуда, дБ, не болееФаза, градус, не более

измерительного порта, дБм

10 ±0,217 ±5,072

0 ±0,036 ±0,186

-10 ±0,015 ±0,089

-20 ±0,011 ±0,067

-30 ±0,014 ±0,088

-40 ±0,017 ±0,109

-50 ±0,020 ±0,130

-60 ±0,028 ±0,185

-70 ±0,072 ±0,472

-80 ±0,115 ±0,760

-90 ±0,158 ±1,050

-100±0,202±1,341

-110±0,245±1,635

-120±0,289±1,933

Аппаратные (нескорректированные) параметры в диапазоне частот

опции 240, 440, 442, 260, 460, 462, 290,

490, 492, 2D0, 4D0, 4D2, 2K0, 4K0,

4K2

Без установленной опции 120 или 140:

Направленность,СогласованиеСогласование

дБисточника, дБнагрузки, дБ

– от 300 кГц до 10 МГц включ.202015

– св. 0,01 до 1,50 ГГц включ.252517

– св. 1,5 до 3,0 ГГц включ.252516

– св. 3,0 до 4,5 ГГц включ.252511

– св. 4,5 до 6,0 ГГц включ.252511

– св. 6,0 до 6,5 ГГц включ.202011

– св. 6,5 до 9,0 ГГц включ.202011

– св. 9 до 10 ГГц включ.202011

– св. 10 до 14 ГГц включ.151511

– св. 14 до 16 ГГц включ.151511

– св. 16 до 20 ГГц включ.1515 8

опции 240, 440, 442, 260, 460, 462, 290,

490, 492, 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

С установленной опцией 120 или 140:

Направленность,СогласованиеСогласование

дБисточника, дБнагрузки, дБ

– от 300 кГц до 10 МГц включ.202015

– св. 0,01 до 1,50 ГГц включ.252517

– св. 1,5 до 3,0 ГГц включ.252516

– св. 3,0 до 4,5 ГГц включ.252510

– св. 4,5 до 6,0 ГГц включ.252510

– св. 6,0 до 6,5 ГГц включ.2020 8

– св. 6,5 до 9,0 ГГц включ.2020 8

– св. 9 до 10 ГГц включ.2020 8

– св. 10 до 14 ГГц включ.1515 8

– св. 14 до 16 ГГц включ.1515 8

– св. 16 до 20 ГГц включ.1515 6

16

Продолжение таблицы 3

Наименование характеристикиЗначение

Аппаратные (нескорректированные) параметры в диапазоне частот

опции 2L0, 4L0, 4L2, 2M0, 4M0,

4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Направленность,СогласованиеСогласование

дБисточника, дБ нагрузки, дБ

– от 300 кГц до 1 МГц включ.20201

– св. 1 до 3 МГц включ.2020 14

– св. 3 до 10 МГц включ.2020 17

– св. 10 МГц до 4 ГГц включ.2525 17

– св. 4 до 6 ГГц включ.2525 12

– св. 6 до 10 ГГц включ.2020 12

– св. 10 до 20 ГГц включ.15159

– св. 20,0 до 26,5 ГГц включ.15158

– св. 26,5 до 27,0 ГГц включ.15158

– св. 27 до 32 ГГц включ.15155

– св. 32 до 40 ГГц включ.15155

– св. 40 до 44 ГГц включ.15158

– св. 44 до 50 ГГц включ.15158

– св. 50 до 53 ГГц включ.10105

__________________

1)

дБм – мощность сигнала в дБ относительно 1 мВт.

2)

верхняя устанавливаемая граница диапазона частот для опций 2P0, 4P0, 4P2 составляет

54 ГГц.

3)

системный динамический диапазон определяется как разность между максимальным уров-

нем мощности сигнала на выходе измерительного порта и средним уровнем собственных

шумов приемного тракта анализатора при полосе пропускания фильтра ПЧ 10 Гц.

4)

характеристика нормируется относительно опорного уровня сигнала в режиме шаговой раз-

вертки. Для анализаторов с установленной опцией 120 или 140 уровень мощности опорного

сигнала равен -1 дБм в диапазоне рабочих частот от 9 кГц до 100 кГц включительно и 0 дБм

в диапазоне рабочих частот свыше 100 кГц. Для анализаторов без установленных опций 120

или 140 уровень мощности опорного сигнала равен 0 дБм.

5)

характеристика нормируется относительно опорного уровня сигнала в режиме шаговой раз-

вертки в диапазоне уровней мощности от -20 дБм включ. до максимального уровня мощно-

сти на выходе измерительного порта. Для анализаторов c опцией x4x, x6x, x9x, xDx, xKx и

установленной опцией 120 или 140 уровень мощности опорного сигнала равен -1 дБм в диа-

пазоне рабочих частот от 9 кГц до 100 кГц включительно и 0 дБм в диапазоне рабочих частот

свыше 100 кГц. Для анализаторов c опцией x4x, x6x, x9x, xDx, xKx и без установленных оп-

ций 120 или 140 уровень мощности опорного сигнала равен 0 дБм. Для анализаторов c опци-ей

xLx, xMx, xNx, xPx уровень мощности опорного сигнала равен минус 15 дБм.

6)

характеристика нормализована к полосе фильтра ПЧ 10 Гц. Характеристика измеряется при

полосе пропускания фильтра ПЧ 1 кГц для рабочих частот менее 100 кГц и при полосе филь-

тра ПЧ 30 кГц для диапазона рабочих частот от 100 кГц включ. до 20 ГГц включ.

7)

для диапазона частот от 9 до 100 кГц включ. характеристика компрессии определяется по

уровню 0,5 дБ.

8)

характеристика измеряется при максимальном уровне мощности измерительного порта и по-

лосе фильтра промежуточной частоты 1 кГц для рабочих частот менее 10 МГц и при полосе

фильтра ПЧ 10 кГц для рабочих частот свыше 10 МГц включ.

9)

СКЗ – среднее квадратическое значение.

17

Неравномерность ко-

эффициента передачи,

дБ

амплитуда, дБ

Неравномерность ко-

эффициента передачи,

дБ

амплитуда, дБ

Таблица 4 – Исправленные характеристики системы

Исправленные характеристики системы с использованием калибровочного набора 85032F

для опций 240, 440, 442, 260, 460, 462, 290, 490, 492

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

±0,082

±0,021

±0,063

±0,074

Для анализаторов без установленной опции 120 или 140

– от 9 кГц до 50 МГц включ.494147±0,011

– св. 0,05 до 3,00 ГГц включ.464046±0,021

– св. 3 до 6 ГГц включ.403640±0,032

– св. 6 до 9 ГГц включ.383538±0,054

Для анализаторов с установленной опцией 120 или 140

– от 9 кГц до 50 МГц включ.494147±0,011

– св. 0,05 до 3,00 ГГц включ.464046±0,021

– св. 3 до 6 ГГц включ.403639±0,032

– св. 6 до 9 ГГц включ.383536±0,054

±0,082

±0,021

±0,074

±0,113

Исправленные характеристики системы с использованием калибровочного набора 85052D

для опций 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Направленность,

дБ

Согласование ис-

точника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

±0,136

±0,030

±0,100

±0,185

Для анализаторов без установленной опции 120 или 140

– от 9 кГц до 50 МГц включ.423742±0,003

– св. 0,05 до 2,00 ГГц включ.423742±0,003

– св. 2 до 8 ГГц включ.383138±0,004

– св. 8 до 20 ГГц включ.363636±0,008

Для анализаторов c установленной опцией 120 или 140

– от 9 кГц до 50 МГц включ.423742±0,003

– св. 0,05 до 2,00 ГГц включ.423742±0,003

– св. 2 до 8 ГГц включ.383138±0,004

– св. 8 до 20 ГГц включ.362836±0,008

±0,136

±0,030

±0,141

±0,233

18

Неравномерность ко-

эффициента передачи,

дБ

амплитуда, дБ

Неравномерность ко-

эффициента передачи,

дБ

Продолжение таблицы 4

Исправленные характеристики системы с использованием калибровочного набора N4691D

для опций 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

раж

е

н

и

я, дБ

±0,081

±0,056

±0,026

±0,042

±0,064

Для анализаторов без установленной опции 120 или 140

– от 9 кГц до 10 МГц включ.464138±0,050

– св. 10 до 500 МГц включ.464140±0,050

– св. 0,5 до 2,0 ГГц включ.474746±0,002

– св. 2 до 8 ГГц включ.464544±0,030

– св. 8 до 20 ГГц включ.434240±0,040

Для анализаторов c установленной опцией 120 или 140

– от 9 кГц до 10 МГц включ.464138±0,050

– св. 10 до 500 МГц включ.464140±0,050

– св. 0,5 до 2,0 ГГц включ.474746±0,002

– св. 2 до 8 ГГц включ.464543±0,030

– св. 8 до 20 ГГц включ.434240±0,040

±0,081

±0,058

±0,026

±0,047

±0,071

Исправленные характеристики системы с использованием калибровочного набора 85058B

для опций 2P0, 4P0, 4P2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 1,0 МГц включ.353434±0,019±0,302

– св. 1 до 50 МГц включ.353435±0,019±0,065

– св. 0,05 до 2,00 ГГц включ.353435±0,019±0,046

– св. 2 до 10 ГГц включ.414441±0,010±0,033

– св. 10 до 20 ГГц включ.384037±0,033±0,073

– св. 20 до 35 ГГц включ.374136±0,033±0,122

– св. 35 до 50 ГГц включ.374236±0,020±0,079

– св. 50 до 53 ГГц включ.344033±0,030±0,154

19

Неравномерность ко-

эффициента передачи,

дБ

Неравномерность ко-

эффициента передачи,

дБ

Неравномерность ко-

эффициента передачи,

дБ

Продолжение таблицы 4

Исправленные характеристики системы с использованием калибровочного набора N4694D

для опций 2P0, 4P0, 4P2

Направленность,

дБ

Согласование ис-

точника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 1,0 МГц включ.413834±0,08±0,148

– св. 1 до 50 МГц включ.413837±0,08±0,095

– св. 0,05 до 2,00 ГГц включ.413838±0,04±0,051

– св. 2 до 20 ГГц включ.423938±0,04±0,065

– св. 20 до 30 ГГц включ.413534±0,05±0,093

– св. 30 до 40 ГГц включ.403432±0,06±0,108

– св. 40 до 50 ГГц включ.383332±0,08±0,123

– св. 50 до 53 ГГц включ.353029±0,08±0,166

Исправленные характеристики системы с использованием калибровочного набора 85052B

для опций 2L0, 4L0, 4L2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 50,0 МГц включ.484047±0,003±0,110

– св. 0,05 до 2,00 ГГц включ.484048±0,003±0,017

– св. 2 до 8 ГГц включ.443344±0,003±0,062

– св. 8 до 20 ГГц включ.443144±0,006±0,106

– св. 20,0 до 26,5 ГГц включ.443144±0,006±0,119

Исправленные характеристики системы с использованием калибровочного набора 85052D

для опций 2L0, 4L0, 4L2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 50,0 МГц включ.423742±0,003±0,172

– св. 0,05 до 2,00 ГГц включ.423742±0,003±0,027

– св. 2 до 8 ГГц включ.383138±0,004±0,089

– св. 8 до 20 ГГц включ.362836±0,008±0,165

– св. 20,0 до 26,5 ГГц включ.302530±0,011±0,292

20

Неравномерность ко-

эффициента передачи,

дБ

Неравномерность ко-

эффициента передачи,

дБ

Неравномерность ко-

эффициента передачи,

дБ

Продолжение таблицы 4

Исправленные характеристики системы с использованием калибровочного набора 85056A

для опций 2M0, 2N0, 4M0, 4N0, 4M2, 4N2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 50,0 МГц включ.424142±0,001±0,128

– св. 0,05 до 2,00 ГГц включ.424142±0,001±0,020

– св. 2 до 10 ГГц включ.423842±0,008±0,045

– св. 10 до 20 ГГц включ.423842±0,008±0,065

– св. 20 до 30 ГГц включ.383337±0,020±0,175

– св. 30 до 40 ГГц включ.383337±0,020±0,175

– св. 40 до 44 ГГц включ.363135±0,027±0,155

Исправленные характеристики системы с использованием калибровочного набора 85056D

для опций 2M0, 2N0, 4M0, 4N0, 4M2, 4N2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 50,0 МГц включ.424042±0,002±0,144

– св. 0,05 до 2,00 ГГц включ.424042±0,002±0,023

– св. 2 до 10 ГГц включ.343034±0,029±0,111

– св. 10 до 20 ГГц включ.343033±0,029±0,160

– св. 20 до 30 ГГц включ.262325±0,079±0,580

– св. 30 до 40 ГГц включ.262325±0,079±0,580

– св. 40 до 44 ГГц включ.262325±0,075±0,422

Исправленные характеристики системы с использованием калибровочного набора 85058E

для опций 2P0, 4P0, 4P2

Направлен-

ность, дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 1,0 МГц включ.302829±0,025±0,555

– св. 1 до 50 МГц включ.302830±0,025±0,123

– св. 0,05 до 2,00 ГГц включ.302830±0,025±0,087

– св. 2 до 10 ГГц включ.302830±0,027±0,154

– св. 10 до 20 ГГц включ.302730±0,035±0,236

– св. 20 до 35 ГГц включ.302329±0,035±0,497

– св. 35 до 50 ГГц включ.282227±0,062±0,412

– св. 50 до 53 ГГц включ.282227±0,062±0,582

21

Неравномерность ко-

эффициента передачи,

дБ

Неравномерность ко-

эффициента передачи,

дБ

Продолжение таблицы 4

Исправленные характеристики системы с использованием калибровочного набора N4691D

для trial 2L0, 4L0, 4L2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 10,0 МГц включ.464137±0,050±0,088

– св. 10 до 50 МГц включ.464140±0,050±0,056

– св. 50 до 500 ГГц включ.464140±0,050±0,056

– св. 0,5 до 2 ГГц включ.474746±0,020±0,025

– св. 2 до 13,5 ГГц включ.434240±0,040±0,062

– св. 13,5 до 20 ГГц включ.434240±0,040±0,062

– св. 20,0 до 26,5 ГГц включ.414038±0,050±0,081

Исправленные характеристики системы с использованием калибровочного набора N4693D

для опций 2M0, 2N0, 4M0, 4N0, 4M2, 4N2

Направленность,

дБ

Согласование

источника, дБ

Согласование

нагрузки, дБ

Неравномерность

коэффициента от-

Диапазон частот:

ражения, дБ

амплитуда, дБамплитуда, дБ

– от 0,1 до 10,0 МГц включ.403835±0,050±0,127

– от 10 до 50 МГц включ.403837±0,050±0,062

– св. 0,05 до 2,00 ГГц включ.404443±0,050±0,062

– св. 2 до 10 ГГц включ.474241±0,040±0,050

– св. 10 до 20 ГГц включ.443736±0,050±0,069

– св. 20 до 30 ГГц включ.383533±0,060±0,121

– св. 30 до 40 ГГц включ.383533±0,060±0,121

– св. 40 до 44 ГГц включ.343231±0,080±0,148

22

Таблица 5 – Пределы допускаемой абсолютной погрешности измерений коэффициентов отра-

жения и передачи в диапазоне частот

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85032F при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв. 0,05 досв.3 досв.6 до

50 МГц включ.3,00 ГГц включ.6 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,0042 ±0,0056 ±0,0106 ±0,0136

0,1 ±0,0047 ±0,0063 ±0,0115 ±0,0149

0,2 ±0,0054 ±0,0071 ±0,0126 ±0,0164

0,4 ±0,0073 ±0,0094 ±0,0158 ±0,0206

0,6 ±0,0099 ±0,0124 ±0,0203 ±0,0262

0,8 ±0,0132 ±0,0163 ±0,0260 ±0,0333

1 ±0,0172 ±0,0209 ±0,0330 ±0,0418

Для анализаторов c установленной опцией 120 или 140

0 ±0,0042 ±0,0056 ±0,0106 ±0,0136

0,1 ±0,0048 ±0,0063 ±0,0115 ±0,0149

0,2 ±0,0055 ±0,0071 ±0,0126 ±0,0164

0,4 ±0,0075 ±0,0094 ±0,0158 ±0,0206

0,6 ±0,0102 ±0,0124 ±0,0203 ±0,0262

0,8 ±0,0136 ±0,0163 ±0,0260 ±0,0333

1 ±0,0178 ±0,0209 ±0,0330 ±0,0418

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ. 3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±24,595±34,314±180,000±180,000

0,02±12,154±16,553 ±32,391 ±43,671

0,05 ±5,004 ±6,759 ±12,651 ±16,446

0,1 ±2,658 ±3,570 ±6,546 ±8,507

0,2 ±1,521 ±2,019 ±3,590 ±4,683

0,4 ±1,028 ±1,328 ±2,250 ±2,935

0,6 ±0,932 ±1,176 ±1,926 ±2,493

0,8 ±0,937 ±1,158 ±1,856 ±2,378

1 ±0,982 ±1,194 ±1,888 ±2,394

Для анализаторов c установленной опцией 120 или 140

0,01±24,631±34,314±180,000±180,000

0,02±12,188±16,553 ±32,391 ±43,671

0,05 ±5,037 ±6,759 ±12,651 ±16,446

0,1 ±2,691 ±3,570 ±6,546 ±8,507

0,2 ±1,554 ±2,019 ±3,590 ±4,683

0,4 ±1,061 ±1,328 ±2,250 ±2,935

0,6 ±0,965 ±1,176 ±1,926 ±2,493

0,8 ±0,970 ±1,158 ±1,856 ±2,378

1 ±1,015 ±1,194 ±1,888 ±2,394

23

Значение модуля

коэффициента

передачи, дБ

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85032F при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Пределы допускаемой абсолютной погрешности измерений

амплитуды коэффициента передачи, дБ

от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ. 3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,125 ±0,059 ±0,102 ±0,112

0 ±0,104 ±0,038 ±0,082 ±0,099

-10 ±0,109 ±0,043 ±0,085 ±0,102

-20 ±0,112 ±0,046 ±0,089 ±0,105

-30 ±0,115 ±0,050 ±0,092 ±0,108

-40 ±0,119 ±0,053 ±0,095 ±0,111

-50 ±0,129 ±0,606 ±0,103 ±0,120

-60 ±0,188 ±0,104 ±0,146 ±0,162

-70 ±0,330 ±0,147 ±0,189 ±0,205

-80 ±0,817 ±0,192 ±0,234 ±0,251

-90 ±2,273 ±0,250 ±0,289 ±0,317

-100±5,758±0,395±0,424±0,516

Для анализаторов c установленной опцией 120 или 140

10 ±0,125 ±0,059 ±0,113 ±0,158

0 ±0,104 ±0,038 ±0,093 ±0,137

-10 ±0,109 ±0,043 ±0,096 ±0,140

-20 ±0,112 ±0,046 ±0,099 ±0,144

-30 ±0,115 ±0,049 ±0,103 ±0,147

-40 ±0,119 ±0,053 ±0,106 ±0,150

-50 ±0,130 ±0,061 ±0,114 ±0,158

-60 ±0,192 ±0,104 ±0,157 ±0,201

-70 ±0,354 ±0,148 ±0,200 ±0,244

-80 ±0,903 ±0,193 ±0,246 ±0,289

-90 ±2,511 ±0,254 ±0,312 ±0,358

-100±6,256±0,419±0,513±0,576

24

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85032F при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ.. 3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,786 ±0,348 ±0,636 ±0,748

0 ±0,689 ±0,251 ±0,539 ±0,651

-10 ±0,710 ±0,271 ±0,553 ±0,662

-20 ±0,731 ±0,292 ±0,573 ±0,682

-30 ±0,752 ±0,313 ±0,594 ±0,703

-40 ±0,775 ±0,334 ±0,615 ±0,724

-50 ±0,846 ±0,390 ±0,671 ±0,780

-60 ±1,239 ±0,677 ±0,958 ±1,067

-70 ±2,207 ±0,967 ±1,248 ±1,357

-80 ±5,652 ±1,269 ±1,548 ±1,667

-90 ±17,403 ±1,660 ±1,925 ±2,116

-100±70,103±2,653±2,855±3,502

Для анализаторов c установленной опцией 120 или 140

10 ±0,786 ±0,348 ±0,708 ±1,007

0 ±0,689 ±0,251 ±0,611 ±0,910

-10 ±0,710 ±0,271 ±0,625 ±0,921

-20 ±0,731 ±0,292 ±0,645 ±0,941

-30 ±0,752 ±0,313 ±0,666 ±0,962

-40 ±0,775 ±0,334 ±0,688 ±0,983

-50 ±0,850 ±0,390 ±0,743 ±1,039

-60 ±1,269 ±0,677 ±1,030 ±1,326

-70 ±2,371 ±0,967 ±1,321 ±1,617

-80 ±6,285 ±1,273 ±1,631 ±1,928

-90 ±19,581 ±1,688 ±2,083 ±2,395

-100±180,000±2,826±3,479±3,922

25

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ.2,00 ГГц включ.8 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,009 ±0,014 ±0,017

0,1 ±0,009 ±0,009 ±0,014 ±0,018

0,2 ±0,010 ±0,010 ±0,015 ±0,019

0,4 ±0,012 ±0,012 ±0,019 ±0,025

0,6 ±0,015 ±0,015 ±0,025 ±0,033

0,8 ±0,020 ±0,019 ±0,034 ±0,044

1 ±0,025 ±0,025 ±0,044 ±0,059

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,009 ±0,014 ±0,017

0,1 ±0,009 ±0,009 ±0,014 ±0,018

0,2 ±0,010 ±0,010 ±0,015 ±0,019

0,4 ±0,012 ±0,012 ±0,019 ±0,025

0,6 ±0,015 ±0,015 ±0,025 ±0,033

0,8 ±0,020 ±0,019 ±0,034 ±0,044

1 ±0,025 ±0,025 ±0,044 ±0,059

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2 ГГц включ. 8 ГГц включ. 20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±53,925±53,869±180,000±180,000

0,02±23,954±23,918 ±40,495 ±55,670

0,05 ±9,488 ±9,455 ±15,235 ±19,532

0,1 ±4,870 ±4,837 ±7,755 ±9,899

0,2 ±2,630 ±2,597 ±4,190 ±5,364

0,4 ±1,628 ±1,595 ±2,655 ±2,435

0,6 ±1,399 ±1,366 ±2,360 ±3,084

0,8 ±1,365 ±1,332 ±2,376 ±3,127

1 ±1,408 ±1,375 ±2,516 ±3,328

Для анализаторов c установленной опцией 120 или 140

0,01±53,925±53,869±180,000±180,000

0,02±23,954±23,918 ±40,495 ±55,670

0,05 ±9,488 ±9,455 ±15,235 ±19,532

0,1 ±4,870 ±4,837 ±7,755 ±9,899

0,2 ±2,630 ±2,597 ±4,190 ±5,364

0,4 ±1,628 ±1,595 ±2,655 ±2,435

0,6 ±1,399 ±1,366 ±2,360 ±3,084

0,8 ±1,365 ±1,332 ±2,376 ±3,127

1 ±1,408 ±1,375 ±2,516 ±3,328

26

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2,00 ГГц включ. 8 ГГц включ. 20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,174 ±0,064 ±0,138 ±0,227

0 ±0,154 ±0,043 ±0,117 ±0,207

-10 ±0,158 ±0,047 ±0,119 ±0,207

-20 ±0,161 ±0,050 ±0,122 ±0,210

-30 ±0,164 ±0,054 ±0,125 ±0,213

-40 ±0,167 ±0,057 ±0,129 ±0,217

-50 ±0,177 ±0,065 ±0,137 ±0,225

-60 ±0,232 ±0,108 ±0,180 ±0,267

-70 ±0,362 ±0,151 ±0,223 ±0,310

-80 ±0,832 ±0,196 ±0,268 ±0,360

-90 ±2,278 ±0,254 ±0,333 ±0,466

-100±5,759±0,397±0,527±0,884

Для анализаторов c установленной опцией 120 или 140

10 ±0,174 ±0,064 ±0,179 ±0,275

0 ±0,154 ±0,043 ±0,158 ±0,255

-10 ±0,158 ±0,047 ±0,161 ±0,255

-20 ±0,160 ±0,050 ±0,164 ±0,258

-30 ±0,164 ±0,054 ±0,167 ±0,261

-40 ±0,167 ±0,057 ±0,170 ±0,264

-50 ±0,178 ±0,065 ±0,178 ±0,272

-60 ±0,236 ±0,108 ±0,221 ±0,314

-70 ±0,384 ±0,152 ±0,264 ±0,357

-80 ±0,916 ±0,197 ±0,309 ±0,408

-90 ±2,515 ±0,258 ±0,376 ±0,521

-100±6,257±0,422±0,588±0,984

27

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ.2,00 ГГц включ.8 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,117 ±0,379 ±0,872 ±1,478

0 ±1,020 ±0,282 ±0,775 ±1,381

-10 ±1,037 ±0,298 ±0,779 ±1,372

-20 ±1,057 ±0,319 ±0,798 ±1,389

-30 ±1,078 ±0,340 ±0,818 ±1,411

-40 ±1,101 ±0,361 ±0,840 ±1,432

-50 ±1,168 ±0,417 ±0,896 ±1,488

-60 ±1,539 ±0,704 ±1,183 ±1,775

-70 ±2,427 ±0,994 ±1,473 ±2,070

-80 ±5,759 ±1,296 ±1,781 ±2,414

-90 ±17,446 ±1,685 ±2,223 ±3,146

-100±70,146±2,672±3,577±6,144

Для анализаторов c установленной опцией 120 или 140

10 ±1,117 ±0,379 ±1,149 ±1,800

0 ±1,020 ±0,282 ±1,052 ±1,703

-10 ±1,037 ±0,298 ±1,056 ±1,694

-20 ±1,057 ±0,319 ±1,075 ±1,713

-30 ±1,078 ±0,340 ±1,096 ±1,733

-40 ±1,101 ±0,361 ±1,118 ±1,755

-50 ±1,171 ±0,417 ±1,173 ±1,810

-60 ±1,564 ±0,704 ±1,460 ±2,098

-70 ±2,578 ±0,994 ±1,751 ±2,392

-80 ±6,382 ±1,299 ±2,061 ±2,743

-90 ±19,620 ±1,713 ±2,519 ±3,530

-100±180,000±2,843±4,009±6,880

28

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4691D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц доcв. 0,01 досв. 0,5 досв. 2 досв. 8 до

10 МГц 0,50 ГГц 2,0 ГГц 8 ГГц 20 ГГц

включ. включ. включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,006 ±0,006 ±0,005 ±0,006 ±0,008

0,1 ±0,007 ±0,007 ±0,006 ±0,007 ±0,008

0,2 ±0,008 ±0,008 ±0,006 ±0,007 ±0,010

0,4 ±0,010 ±0,010 ±0,007 ±0,009 ±0,012

0,6 ±0,014 ±0,013 ±0,009 ±0,011 ±0,016

0,8 ±0,018 ±0,017 ±0,011 ±0,014 ±0,019

1 ±0,022 ±0,022 ±0,013 ±0,017 ±0,024

Для анализаторов c установленной опцией 120 или 140

0 ±0,006 ±0,006 ±0,005 ±0,006 ±0,008

0,1 ±0,007 ±0,007 ±0,006 ±0,007 ±0,008

0,2 ±0,008 ±0,008 ±0,006 ±0,007 ±0,009

0,4 ±0,010 ±0,010 ±0,007 ±0,009 ±0,012

0,6 ±0,014 ±0,013 ±0,009 ±0,011 ±0.016

0,8 ±0,018 ±0,017 ±0,011 ±0,014 ±0,019

1 ±0,022 ±0,022 ±0,013 ±0,017 ±0,024

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц до cв. 0,01 до св. 0,5 до св. 2 до св. 8 до

10 МГц 0,50 ГГц 2 ГГц 8 ГГц 20 ГГц

включ.включ.включ.включ.включ.

Для анализаторов без установленной опции 120 или 140

0,01±31,365±31,326±27,509±32,658±50,594

0,02±15,353±15,319±13,496±15,846±22,982

0,05 ±6,395 ±6,362 ±5,521 ±6,494 ±9,273

0,1 ±3,468 ±3,435 ±2,898 ±3,433 ±4,872

0,2 ±2,041 ±2,008 ±1,602 ±1,927 ±2,714

0,4 ±1,399 ±1,366 ±0,987 ±1,218 ±1,703

0,6 ±1,250 ±1,217 ±0,814 ±1,024 ±1,428

0,8 ±1,226 ±1,193 ±0,751 ±0,960 ±1,338

1 ±1,251 ±1,218 ±0,733 ±0,947 ±1,321

Для анализаторов c установленной опцией 120 или 140

0,01±31,365±31,326±27,509±32,658±50,594

0,02±15,353±15,319±13,496±15,846±22,982

0,05 ±6,395 ±6,362 ±5,521 ±6,494 ±9,273

0,1 ±3,468 ±3,435 ±2,898 ±3,433 ±4,872

0,2 ±2,041 ±2,008 ±1,602 ±1,927 ±2,714

0,4 ±1,399 ±1,366 ±0,987 ±1,218 ±1,703

0,6 ±1,250 ±1,217 ±0,814 ±1,024 ±1,428

0,8 ±1,226 ±1,193 ±0,751 ±0,960 ±1,338

1 ±1,251 ±1,218 ±0,733 ±0,947 ±1,321

29

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4691D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц до cв. 0,01 до св. 0,5 до св. 2 до св. 8 до

10 МГц 0,50 ГГц 2 ГГц 8 ГГц 20 ГГц

включ.включ.включ.включ.включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,120 ±0,090 ±0,059 ±0,078 ±0,104

0 ±0,100 ±0,069 ±0,038 ±0,057 ±0,084

-10 ±0,102 ±0,073 ±0,043 ±0,062 ±0,087

-20 ±0,105 ±0,076 ±0,046 ±0,065 ±0,090

-30 ±0,109 ±0,079 ±0,049 ±0,068 ±0,093

-40 ±0,112 ±0,082 ±0,053 ±0,071 ±0,096

-50 ±0,123 ±0,091 ±0,061 ±0,080 ±0,105

-60 ±0,182 ±0,134 ±0,104 ±0,123 ±0,148

-70 ±0,326 ±0,177 ±0,147 ±0,166 ±0,192

-80 ±0,815 ±0,221 ±0,192 ±0,212 ±0,246

-90 ±2,273 ±0,277 ±0,250 ±0,282 ±0,373

-100±5,758±0,415±0,394±0,493±0,837

Для анализаторов с установленной опцией 120 или 140

10 ±0,120 ±0,090 ±0,059 ±0,083 ±0,111

0 ±0,100 ±0,069 ±0,038 ±0,062 ±0,090

-10 ±0,102 ±0,073 ±0,043 ±0,067 ±0,093

-20 ±0,105 ±0,076 ±0,046 ±0,070 ±0,096

-30 ±0,109 ±0,079 ±0,049 ±0,073 ±0,099

-40 ±0,112 ±0,082 ±0,053 ±0,076 ±0,103

-50 ±0,123 ±0,091 ±0,061 ±0,085 ±0,111

-60 ±0,186 ±0,134 ±0,104 ±0,128 ±0,154

-70 ±0,350 ±0,177 ±0,147 ±0,171 ±0,199

-80 ±0,902 ±0,222 ±0,193 ±0,218 ±0,256

-90 ±2,511 ±0,281 ±0,254 ±0,293 ±0,398

-100±6,256±0,439±0,419±0,534±0,923

30

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диа-

пазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц до cв. 0,01 до св. 0,5 до св. 2 до св. 8 до

10 МГц 0,50 ГГц 2 ГГц 8 ГГц 20 ГГц

включ.включ.включ.включ.включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,756 ±0,554 ±0,347 ±0,474 ±0,650

0 ±0,659 ±0,457 ±0,250 ±0,377 ±0,553

-10 ±0,666 ±0,469 ±0,270 ±0,394 ±0,562

-20 ±0,686 ±0,490 ±0,291 ±0,415 ±0,582

-30 ±0,707 ±0,511 ±0,312 ±0,436 ±0,603

-40 ±0,730 ±0,532 ±0,333 ±0,457 ±0,624

-50 ±0,802 ±0,588 ±0,389 ±0,513 ±0,680

-60 ±1,198 ±0,878 ±0,676 ±0,800 ±0,968

-70 ±2,179 ±1,164 ±0,966 ±1,091 ±1,266

-80 ±5,639 ±1,465 ±1,268 ±1,404 ±1,636

-90 ±17,398 ±1,846 ±1,659 ±1,875 ±2,504

-100±70,097±2,794±2,652±3,338±5,799

Для анализаторов c установленной опцией 120 или 140

10 ±0,756 ±0,554 ±0,347 ±0,507 ±0,692

0 ±0,659 ±0,457 ±0,250 ±0,410 ±0,595

-10 ±0,666 ±0,469 ±0,270 ±0,428 ±0,604

-20 ±0,686 ±0,490 ±0,291 ±0,448 ±0,624

-30 ±0,707 ±0,511 ±0,312 ±0,469 ±0,645

-40 ±0,730 ±0,532 ±0,333 ±0,491 ±0,666

-50 ±0,806 ±0,588 ±0,389 ±0,546 ±0,722

-60 ±1,229 ±0,875 ±0,676 ±0,834 ±1,010

-70 ±2,345 ±1,165 ±0,966 ±1,125 ±1,310

-80 ±6,273 ±1,468 ±1,272 ±1,443 ±1,698

-90 ±19,576 ±1,871 ±1,687 ±1,954 ±2,679

-100±180,000±2,958±2,825±3,629±6,432

31

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7550A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.3 до

50 МГц включ.3,00 ГГц включ.4 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,021

0,4 ±0,018 ±0,029 ±0,029

0,6 ±0,024 ±0,038 ±0,038

0,8 ±0,031 ±0,051 ±0,051

1 ±0,040 ±0,065 ±0,065

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,021

0,4 ±0,018 ±0,029 ±0,029

0,6 ±0,024 ±0,038 ±0,038

0,8 ±0,031 ±0,051 ±0,051

1 ±0,034 ±0,065 ±0,065

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.3 до

50 МГц включ.3,00 ГГц включ.4 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±55,385±180,000±180,000

0,02±24,882 ±55,796 ±32,391

0,05±10,345 ±20,045 ±20,045

0,1 ±5,718 ±10,514 ±10,514

0,2 ±3,475 ±6,006 ±6,006

0,4 ±2,472 ±4,036 ±4,036

0,6 ±2,243 ±3,621 ±3,621

0,8 ±2,208 ±3,596 ±3,596

1 ±2,251 ±3,726 ±3,726

Для анализаторов c установленной опцией 120 или 140

0,01±55,385±180,000±180,000

0,02±24,882 ±55,796 ±32,391

0,05±10,345 ±20,045 ±20,045

0,1 ±5,718 ±10,514 ±10,514

0,2 ±3,475 ±6,006 ±6,006

0,4 ±2,472 ±4,036 ±4,036

0,6 ±2,243 ±3,621 ±3,621

0,8 ±2,208 ±3,596 ±3,596

1 ±2,251 ±3,726 ±3,726

32

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.3 до

50 МГц включ.3,00 ГГц включ.4 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,194 ±0,211

0 ±0,196 ±0,174 ±0,191

-10 ±0,199 ±0,171 ±0,188

-20 ±0,203 ±0,174 ±0,190

-30 ±0,206 ±0,177 ±0,194

-40 ±0,209 ±0,180 ±0,197

-50 ±0,219 ±0,188 ±0,205

-60 ±0,271 ±0,231 ±0,247

-70 ±0,392 ±0,273 ±0,290

-80 ±0,846 ±0,317 ±0,333

-90 ±2,283 ±0,369 ±0,385

-100±5,760±0,488±0,501

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,194 ±0,216

0 ±0,196 ±0,174 ±0,195

-10 ±0,199 ±0,171 ±0,193

-20 ±0,203 ±0,174 ±0,195

-30 ±0,206 ±0,177 ±0,198

-40 ±0,209 ±0,180 ±0,201

-50 ±0,219 ±0,188 ±0,210

-60 ±0,274 ±0,231 ±0,252

-70 ±0,412 ±0,273 ±0,294

-80 ±0,929 ±0,317 ±0,338

-90 ±2,519 ±0,372 ±0,392

-100±6,258±0,508±0,524

33

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв.3 до

50 МГц включ. 3,00 ГГц включ. 4 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,403 ±1,255 ±1,367

0 ±1,305 ±1,157 ±1,269

-10 ±1,318 ±1,128 ±1,240

-20 ±1,338 ±1,144 ±1,256

-30 ±1,359 ±1,165 ±1,277

-40 ±1,381 ±1,186 ±1,298

-50 ±1,446 ±1,242 ±1,354

-60 ±1,805 ±1,529 ±1,641

-70 ±2,636 ±1,818 ±1,930

-80 ±5,864 ±2,115 ±2,227

-90 ±17,489 ±2,473 ±2,582

-100±70,188±3,302±3,394

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,255 ±1,398

0 ±1,305 ±1,157 ±1,301

-10 ±1,318 ±1,128 ±1,272

-20 ±1,338 ±1,144 ±1,288

-30 ±1,359 ±1,645 ±1,308

-40 ±1,381 ±1,186 ±1,329

-50 ±1,448 ±1,242 ±1,385

-60 ±1,826 ±1,529 ±1,672

-70 ±2,774 ±1,818 ±1,961

-80 ±6,477 ±2,118 ±2,260

-90 ±19,658 ±2,493 ±2,631

-100±180,000±3,443±3,556

34

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7551A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.3,0 до

50 МГц включ.3,00 ГГц включ.6,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,023

0,4 ±0,018 ±0,029 ±0,031

0,6 ±0,024 ±0,038 ±0,042

0,8 ±0,031 ±0,051 ±0,055

1 ±0,040 ±0,065 ±0,071

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,023

0,4 ±0,018 ±0,029 ±0,031

0,6 ±0,024 ±0,038 ±0,042

0,8 ±0,031 ±0,051 ±0,055

1 ±0,040 ±0,065 ±0,071

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв. 0,05 досв. 3,0 до

50 МГц включ.3,00 ГГц включ.6,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±55,385±180,000±180,000

0,02±24,882 ±55,796 ±56,398

0,05±10,345 ±20,045 ±20,403

0,1±5,718±10,514±10,856

0,2±3,475 ±6,006 ±6,343

0,4±2,472 ±4,036 ±4,372

0,6±2,243 ±3,621 ±3,958

0,8±2,208 ±3,596 ±3,932

1±2,251±3,726±4,062

Для анализаторов c установленной опцией 120 или 140

0,01±55,385±180,000±180,000

0,02±24,882 ±55,796 ±56,398

0,05±10,345 ±20,045 ±20,403

0,1±5,718±10,514±10,856

0,2±3,475 ±6,006 ±6,343

0,4±2,472 ±4,036 ±4,372

0,6±2,243 ±3,621 ±3,958

0,8±2,208 ±3,596 ±3,932

1±2,251±3,726±4,062

35

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв. 3,0 до

50 МГц включ.3,00 ГГц включ.6,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,194 ±0,261

0 ±0,196 ±0,174 ±0,240

-10 ±0,199 ±0,171 ±0,238

-20 ±0,203 ±0,174 ±0,240

-30 ±0,206 ±0,177 ±0,242

-40 ±0,209 ±0,180 ±0,245

-50 ±0,219 ±0,188 ±0,254

-60 ±0,271 ±0,231 ±0,297

-70 ±0,392 ±0,273 ±0,339

-80 ±0,846 ±0,317 ±0,382

-90 ±2,283 ±0,369 ±0,432

-100±5,760±0,488±0,542

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,194 ±0,276

0 ±0,196 ±0,174 ±0,256

-10 ±0,199 ±0,171 ±0,253

-20 ±0,203 ±0,174 ±0,256

-30 ±0,206 ±0,177 ±0,259

-40 ±0,209 ±0,180 ±0,262

-50 ±0,219 ±0,188 ±0,270

-60 ±0,274 ±0,231 ±0,312

-70 ±0,412 ±0,273 ±0,354

-80 ±0,929 ±0,317 ±0,398

-90 ±2,519 ±0,372 ±0,456

-100±6,258±0,508±0,619

36

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7551A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492,

2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв. 3,0 до

50 МГц включ. 3,00 ГГц включ. 6,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,403 ±1,255 ±1,703

0 ±1,305 ±1,157 ±1,605

-10 ±1,318 ±1,128 ±1,576

-20 ±1,338 ±1,144 ±1,592

-30 ±1,359 ±1,165 ±1,613

-40 ±1,381 ±1,186 ±1,634

-50 ±1,446 ±1,242 ±1,690

-60 ±1,805 ±1,529 ±1,977

-70 ±2,636 ±1,818 ±2,266

-80 ±5,864 ±2,115 ±2,562

-90 ±17,489 ±2,473 ±2,910

-100±70,188±3,302±3,677

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,255 ±1,808

0 ±1,305 ±1,157 ±1,711

-10 ±1,318 ±1,128 ±1,682

-20 ±1,338 ±1,144 ±1,698

-30 ±1,359 ±1,645 ±1,718

-40 ±1,381 ±1,186 ±1,740

-50 ±1,448 ±1,242 ±1,795

-60 ±1,826 ±1,529 ±2,082

-70 ±2,774 ±1,818 ±2,372

-80 ±6,477 ±2,118 ±2,674

-90 ±19,658 ±2,493 ±3,073

-100±180,000±3,443±4,224

37

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7552A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ. 3,00 ГГц включ.6 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,017 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,020

0,2 ±0,013 ±0,021 ±0,023 ±0,023

0,4 ±0,018 ±0,029 ±0,031 ±0,032

0,6 ±0,024 ±0,038 ±0,042 ±0,043

0,8 ±0,031 ±0,051 ±0,055 ±0,056

1 ±0,040 ±0,065 ±0,071 ±0,072

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,017 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,020

0,2 ±0,013 ±0,021 ±0,023 ±0,023

0,4 ±0,018 ±0,029 ±0,031 ±0,032

0,6 ±0,024 ±0,038 ±0,042 ±0,043

0,8 ±0,031 ±0,051 ±0,055 ±0,056

1 ±0,040 ±0,065 ±0,071 ±0,072

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ.3 ГГц включ.6 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±55,385±180,000±180,000±180,000

0,02±24,882 ±55,796 ±56,398 ±57,748

0,05±10,345 ±20,045 ±20,403 ±20,735

0,1±5,718±10,514±10,856±11,030

0,2±3,475 ±6,006 ±6,343 ±6,445

0,4±2,472 ±4,036 ±4,372 ±4,442

0,6±2,243 ±3,621 ±3,958 ±4,018

0,8±2,208 ±3,596 ±3,932 ±3,989

1±2,251±3,726±4,062±4,119

Для анализаторов c установленной опцией 120 или 140

0,01±55,385±180,000±180,000±180,000

0,02±24,882 ±55,796 ±56,398 ±57,748

0,05±10,345 ±20,045 ±20,403 ±20,735

0,1±5,718±10,514±10,856±11,030

0,2±3,475 ±6,006 ±6,343 ±6,445

0,4±2,472 ±4,036 ±4,372 ±4,442

0,6±2,243 ±3,621 ±3,958 ±4,018

0,8±2,208 ±3,596 ±3,932 ±3,989

1±2,251±3,726±4,062±4,119

38

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.3 до 6 ГГцсв.6 до 9 ГГц

50 МГц включ. 3,00 ГГц включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,194 ±0,261 ±0,264

0 ±0,196 ±0,174 ±0,240 ±0,243

-10 ±0,199 ±0,171 ±0,238 ±0,241

-20 ±0,203 ±0,174 ±0,240 ±0,243

-30 ±0,206 ±0,177 ±0,243 ±0,246

-40 ±0,209 ±0,180 ±0,246 ±0,249

-50 ±0,219 ±0,188 ±0,255 ±0,257

-60 ±0,271 ±0,231 ±0,297 ±0,300

-70 ±0,392 ±0,273 ±0,339 ±0,342

-80 ±0,846 ±0,317 ±0,382 ±0,386

-90 ±2,283 ±0,369 ±0,432 ±0,444

-100±5,760±0,488±0,542±0,610

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,194 ±0,265 ±0,277

0 ±0,196 ±0,174 ±0,245 ±0,259

-10 ±0,199 ±0,171 ±0,242 ±0,256

-20 ±0,203 ±0,174 ±0,245 ±0,259

-30 ±0,206 ±0,177 ±0,248 ±0,262

-40 ±0,209 ±0,180 ±0,251 ±0,265

-50 ±0,219 ±0,188 ±0,259 ±0,273

-60 ±0,274 ±0,231 ±0,301 ±0,315

-70 ±0,412 ±0,273 ±0,344 ±0,357

-80 ±0,929 ±0,317 ±0,387 ±0,402

-90 ±2,519 ±0,372 ±0,445 ±0,463

-100±6,258±0,508±0,611±0,652

39

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв.3 досв.6 до

50 МГц включ. 3,00 ГГц включ. 6 ГГц включ. 9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,264 ±1,255 ±1,703 ±1,723

0 ±0,243 ±1,157 ±1,605 ±1,625

-10 ±0,241 ±1,128 ±1,576 ±1,596

-20 ±0,243 ±1,144 ±1,592 ±1,612

-30 ±0,246 ±1,165 ±1,613 ±1,633

-40 ±0,249 ±1,186 ±1,634 ±1,654

-50 ±0,257 ±1,242 ±1,690 ±1,710

-60 ±0,300 ±1,529 ±1,977 ±1,997

-70 ±0,342 ±1,818 ±2,266 ±2,286

-80 ±0,386 ±2,115 ±2,562 ±2,589

-90 ±0,444 ±2,473 ±2,910 ±2,991

-100±0,610±3,302±3,677±4,158

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,255 ±1,734 ±1,828

0 ±1,305 ±1,157 ±1,637 ±1,731

-10 ±1,318 ±1,128 ±1,607 ±1,702

-20 ±1,338 ±1,144 ±1,623 ±1,718

-30 ±1,359 ±1,165 ±1,644 ±1,738

-40 ±1,381 ±1,186 ±1,665 ±1,760

-50 ±1,448 ±1,242 ±1,721 ±1,815

-60 ±1,826 ±1,529 ±2,008 ±2,102

-70 ±2,774 ±1,818 ±2,298 ±2,392

-80 ±6,477 ±2,118 ±2,600 ±2,698

-90 ±19,658 ±2,493 ±3,002 ±3,123

-100±180,000±3,443±4,167±4,457

40

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частотс использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.14 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,016 ±0,017 ±0,017

0,1 ±0,010 ±0,018 ±0,019 ±0,021

0,2 ±0,013 ±0,021 ±0,023 ±0,025

0,4 ±0,018 ±0,028 ±0,031 ±0,036

0,6 ±0,024 ±0,038 ±0,042 ±0,050

0,8 ±0,031 ±0,050 ±0,055 ±0,068

1 ±0,040 ±0,065 ±0,071 ±0,089

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,017 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,021

0,2 ±0,013 ±0,021 ±0,023 ±0,025

0,4 ±0,018 ±0,028 ±0,031 ±0,036

0,6 ±0,024 ±0,038 ±0,042 ±0,051

0,8 ±0,031 ±0,050 ±0,055 ±0,068

1 ±0,040 ±0,065 ±0,071 ±0,089

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 0,009 досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.14 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±55,443±180,000±180,000±180,000

0,02±24,880 ±54,664 ±56,396 ±58,661

0,05±10,344 ±19,753 ±20,401 ±21,265

0,1±5,717±10,360±10,855±11,559

0,2±3,474 ±5,915 ±6,342 ±7,015

0,4±2,471 ±3,974 ±4,371 ±5,104

0,6±2,242 ±3,567 ±3,957 ±4,774

0,8±2,208 ±3,545 ±3,931 ±4,840

1±2,251±3,676±4,062±5,064

Для анализаторов c установленной опцией 120 или 140

0,01±55,385±180,000±180,000±180,000

0,02±24,882 ±54,666 ±56,398 ±58,664

0,05±10,345 ±19,754 ±20,403 ±21,267

0,1±5,718±10,362±10,856±11,560

0,2±3,475 ±5,916 ±6,343 ±7,017

0,4±2,472 ±3,975 ±4,372 ±5,105

0,6±2,243 ±3,568 ±3,958 ±4,775

0,8±2,208 ±3,545 ±3,932 ±4,841

1±2,251±3,676±4,062±5,064

41

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ. 8 ГГц включ.14 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,192 ±0,261 ±0,338

0 ±0,196 ±0,172 ±0,240 ±0,318

-10 ±0,199 ±0,169 ±0,238 ±0,311

-20 ±0,203 ±0,171 ±0,240 ±0,313

-30 ±0,206 ±0,174 ±0,243 ±0,316

-40 ±0,209 ±0,177 ±0,246 ±0,319

-50 ±0,219 ±0,186 ±0,255 ±0,327

-60 ±0,271 ±0,228 ±0,297 ±0,369

-70 ±0,392 ±0,271 ±0,339 ±0,411

-80 ±0,846 ±0,314 ±0,383 ±0,454

-90 ±2,283 ±0,367 ±0,441 ±0,513

-100±5,760±0,486±0,608±0,690

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,192 ±0,276 ±0,353

0 ±0,196 ±0,172 ±0,256 ±0,333

-10 ±0,199 ±0,169 ±0,253 ±0,326

-20 ±0,203 ±0,171 ±0,256 ±0,328

-30 ±0,206 ±0,174 ±0,259 ±0,331

-40 ±0,209 ±0,177 ±0,262 ±0,334

-50 ±0,219 ±0,186 ±0,270 ±0,342

-60 ±0,274 ±0,228 ±0,312 ±0,384

-70 ±0,412 ±0,271 ±0,354 ±0,426

-80 ±0,929 ±0,315 ±0,399 ±0,470

-90 ±2,519 ±0,369 ±0,460 ±0,532

-100±6,258±0,506±0,650±0,735

42

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.14 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,403 ±1,237 ±1,703 ±2,230

0 ±1,305 ±1,140 ±1,605 ±2,132

-10 ±1,318 ±1,111 ±1,576 ±2,073

-20 ±1,338 ±1,127 ±1,592 ±2,086

-30 ±1,359 ±1,147 ±1,613 ±2,106

-40 ±1,381 ±1,169 ±1,634 ±2,128

-50 ±1,446 ±1,224 ±1,690 ±2,183

-60 ±1,805 ±1,511 ±1,977 ±2,470

-70 ±2,636 ±1,800 ±2,267 ±2,760

-80 ±5,864 ±2,098 ±2,569 ±3,064

-90 ±17,489 ±2,456 ±2,972 ±3,475

-100±70,188±3,288±4,143±4,734

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,237 ±1,808 ±2,335

0 ±1,305 ±1,140 ±1,711 ±2,238

-10 ±1,318 ±1,111 ±1,682 ±2,179

-20 ±1,338 ±1,127 ±1,698 ±2,192

-30 ±1,359 ±1,147 ±1,718 ±2,212

-40 ±1,381 ±1,169 ±1,740 ±2,233

-50 ±1,448 ±1,224 ±1,795 ±2,289

-60 ±1,826 ±1,511 ±2,082 ±2,576

-70 ±2,774 ±1,801 ±2,373 ±2,866

-80 ±6,477 ±2,100 ±2,678 ±3,173

-90 ±19,658 ±2,476 ±3,104 ±3,610

-100±180,000±3,429±4,442±5,057

43

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7554A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.18 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,016 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,021

0,2 ±0,013 ±0,021 ±0,023 ±0,025

0,4 ±0,018 ±0,028 ±0,031 ±0,036

0,6 ±0,024 ±0,038 ±0,042 ±0,051

0,8 ±0,031 ±0,050 ±0,055 ±0,068

1 ±0,040 ±0,065 ±0,071 ±0,089

Для анализаторов c установленной опцией 120 или 140

0 ±0,009 ±0,016 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,021

0,2 ±0,013 ±0,021 ±0,023 ±0,025

0,4 ±0,018 ±0,028 ±0,031 ±0,036

0,6 ±0,024 ±0,038 ±0,042 ±0,051

0,8 ±0,031 ±0,050 ±0,055 ±0,068

1 ±0,040 ±0,065 ±0,071 ±0,089

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.18 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01 ±55,385 ±180,000 ±180,000 ±180,000

0,02 ±24,882 ±54,666 ±56,398 ±58,664

0,05 ±10,345 ±19,754 ±20,403 ±21,267

0,1 ±5,718 ±10,362 ±10,856 ±11,560

0,2 ±3,475 ±5,916 ±6,343 ±7,017

0,4 ±2,472 ±3,975 ±4,372 ±5,105

0,6 ±2,243 ±3,568 ±3,958 ±4,775

0,8 ±2,208 ±3,545 ±3,932 ±4,841

1 ±2,251 ±3,676 ±4,062 ±5,064

Для анализаторов c установленной опцией 120 или 140

0,01 ±55,385 ±180,000 ±180,000 ±180,000

0,02 ±24,882 ±54,666 ±56,398 ±58,664

0,05 ±10,345 ±19,754 ±20,403 ±21,267

0,1 ±5,718 ±10,362 ±10,856 ±11,560

0,2 ±3,475 ±5,916 ±6,343 ±7,017

0,4 ±2,472 ±3,975 ±4,372 ±5,105

0,6 ±2,243 ±3,568 ±3,958 ±4,775

0,8 ±2,208 ±3,545 ±3,932 ±4,841

1 ±2,251 ±3,676 ±4,062 ±5,064

44

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7554A при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0,

4D0, 4D2, 2K0, 4K0, 4K2

ЗначениеПределы допускаемой абсолютной погрешности измерений

модуля амплитуды коэффициента передачи, дБ

коэффициентаот 9 кГц досв.0,05 досв.2 до 8 ГГцсв.8 до 18 ГГц

передачи, дБ 50 МГц включ. 2,00 ГГц включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,192 ±0,261 ±0,356

0 ±0,196 ±0,172 ±0,240 ±0,333

-10 ±0,199 ±0,169 ±0,238 ±0,326

-20 ±0,203 ±0,171 ±0,240 ±0,328

-30 ±0,206 ±0,174 ±0,243 ±0,331

-40 ±0,209 ±0,177 ±0,246 ±0,334

-50 ±0,219 ±0,186 ±0,255 ±0,342

-60 ±0,271 ±0,228 ±0,297 ±0,384

-70 ±0,392 ±0,271 ±0,339 ±0,426

-80 ±0,846 ±0,314 ±0,383 ±0,474

-90 ±2,283 ±0,367 ±0,441 ±0,566

-100±5,760±0,486±0,608±0,942

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,192 ±0,276 ±0,367

0 ±0,196 ±0,172 ±0,256 ±0,347

-10 ±0,199 ±0,169 ±0,253 ±0,340

-20 ±0,203 ±0,171 ±0,256 ±0,342

-30 ±0,206 ±0,174 ±0,259 ±0,345

-40 ±0,209 ±0,177 ±0,262 ±0,348

-50 ±0,219 ±0,186 ±0,270 ±0,356

-60 ±0,274 ±0,228 ±0,312 ±0,398

-70 ±0,412 ±0,271 ±0,354 ±0,440

-80 ±0,929 ±0,315 ±0,399 ±0,489

-90 ±2,519 ±0,369 ±0,460 ±0,591

-100±6,258±0,506±0,650±1,023

45

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

частотном диапазоне с использованием калибровочного набора N7554A при уровне

выходной мощности минус 10 дБм в диапазоне частот, опции 240, 440, 442, 260, 460, 462,

290, 490, 492, 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

ЗначениеПределы допускаемой абсолютной погрешности измерений

модуля фазы коэффициента передачи, градус

коэффициентаот 0,009 досв.0,05 досв.2 до 8 ГГцсв.8 до 18 ГГц

передачи, дБ 50 МГц включ. 2,00 ГГц включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,403 ±1,237 ±1,703 ±2,335

0 ±1,305 ±1,140 ±1,605 ±2,238

-10 ±1,318 ±1,111 ±1,576 ±2,179

-20 ±1,338 ±1,127 ±1,592 ±2,192

-30 ±1,359 ±1,147 ±1,613 ±2,212

-40 ±1,381 ±1,169 ±1,634 ±2,233

-50 ±1,446 ±1,224 ±1,690 ±2,289

-60 ±1,805 ±1,511 ±1,977 ±2,576

-70 ±2,636 ±1,800 ±2,267 ±2,869

-80 ±5,864 ±2,098 ±2,569 ±3,200

-90 ±17,489 ±2,456 ±2,972 ±3,845

-100±70,188±3,288±4,143±6,568

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,237 ±1,808 ±2,429

0 ±1,305 ±1,140 ±1,711 ±2,332

-10 ±1,318 ±1,111 ±1,682 ±2,272

-20 ±1,338 ±1,127 ±1,698 ±2,285

-30 ±1,359 ±1,147 ±1,718 ±2,306

-40 ±1,381 ±1,169 ±1,74 ±2,327

-50 ±1,448 ±1,224 ±1,795 ±2,384

-60 ±1,826 ±1,511 ±2,082 ±2,670

-70 ±2,774 ±1,801 ±2,373 ±2,964

-80 ±6,477 ±2,100 ±2,678 ±3,304

-90 ±19,658 ±2,476 ±3,104 ±4,024

-100±180,000±3,429±4,442±7,171

46

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7555A при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,009 ±0,016 ±0,017 ±0,017

0,1 ±0,010 ±0,019 ±0,019 ±0,021

0,2 ±0,013 ±0,021 ±0,023 ±0,026

0,4 ±0,018 ±0,028 ±0,031 ±0,039

0,6 ±0,024 ±0,038 ±0,042 ±0,056

0,8 ±0,031 ±0,050 ±0,055 ±0,076

1 ±0,040 ±0,065 ±0,071 ±0,100

Для анализаторов c установленной опцией 120 или 140

0 ±0,0090 ±0,016 ±0,017 ±0,017

0,1 ±0,0100 ±0,019 ±0,019 ±0,021

0,2 ±0,0130 ±0,021 ±0,023 ±0,026

0,4 ±0,0180 ±0,028 ±0,031 ±0,039

0,6 ±0,0236 ±0,038 ±0,042 ±0,056

0,8 ±0,0309 ±0,050 ±0,055 ±0,076

1 ±0,0400 ±0,065 ±0,071 ±0,100

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц доcв. 0,05 досв. 2 досв. 8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±55,385±180,000±180,000±180,000

0,02±24,882 ±54,666 ±56,398 ±59,336

0,05±10,345 ±19,754 ±20,403 ±21,648

0,1 ±5,718 ±10,362 ±10,856 ±11,936

0,2 ±3,475 ±5,916 ±6,343 ±7,416

0,4 ±2,472 ±3,975 ±4,372 ±5,559

0,6 ±2,243 ±3,568 ±3,958 ±5,284

0,8 ±2,208 ±3,545 ±3,932 ±5,406

1 ±2,251 ±3,676 ±4,062 ±5,686

Для анализаторов c установленной опцией 120 или 140

0,01±55,385±180,000±180,000±180,000

0,02±24,882 ±54,666 ±56,398 ±59,336

0,05±10,345 ±19,754 ±20,403 ±21,648

0,1 ±5,718 ±10,362 ±10,856 ±11,936

0,2 ±3,475 ±5,916 ±6,343 ±7,416

0,4 ±2,472 ±3,975 ±4,372 ±5,559

0,6 ±2,243 ±3,568 ±3,958 ±5,284

0,8 ±2,208 ±3,545 ±3,932 ±5,406

1 ±2,251 ±3,676 ±4,062 ±5,686

47

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв. 0,05 досв. 2 до 8 ГГцсв. 8 до 20 ГГц

50 МГц включ. 2,00 ГГц включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,216 ±0,192 ±0,261 ±0,406

0 ±0,196 ±0,172 ±0,240 ±0,386

-10 ±0,199 ±0,169 ±0,238 ±0,376

-20 ±0,203 ±0,171 ±0,240 ±0,378

-30 ±0,206 ±0,174 ±0,243 ±0,381

-40 ±0,209 ±0,177 ±0,246 ±0,384

-50 ±0,219 ±0,186 ±0,255 ±0,392

-60 ±0,271 ±0,228 ±0,297 ±0,433

-70 ±0,392 ±0,271 ±0,339 ±0,475

-80 ±0,846 ±0,314 ±0,383 ±0,522

-90 ±2,283 ±0,367 ±0,441 ±0,609

-100±5,760±0,486±0,608±0,969

Для анализаторов c установленной опцией 120 или 140

10 ±0,216 ±0,192 ±0,276 ±0,419

0 ±0,197 ±0,172 ±0,256 ±0,400

-10 ±0,199 ±0,169 ±0,253 ±0,389

-20 ±0,203 ±0,171 ±0,256 ±0,391

-30 ±0,206 ±0,174 ±0,259 ±0,394

-40 ±0,209 ±0,177 ±0,262 ±0,397

-50 ±0,219 ±0,186 ±0,270 ±0,405

-60 ±0,274 ±0,228 ±0,312 ±0,447

-70 ±0,412 ±0,271 ±0,354 ±0,489

-80 ±0,929 ±0,315 ±0,399 ±0,537

-90 ±2,519 ±0,369 ±0,460 ±0,634

-100±6,258±0,506±0,650±1,048

48

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв. 0,05 досв. 2 до 8 ГГцсв. 8 до 20 ГГц

50 МГц включ. 2,00 ГГц включ. включ. включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,403 ±1,237 ±1,703 ±2,700

0 ±1,305 ±1,140 ±1,605 ±2,602

-10 ±1,318 ±1,111 ±1,576 ±2,522

-20 ±1,338 ±1,127 ±1,592 ±2,533

-30 ±1,359 ±1,147 ±1,613 ±2,553

-40 ±1,381 ±1,169 ±1,634 ±2,574

-50 ±1,446 ±1,224 ±1,690 ±2,630

-60 ±1,805 ±1,511 ±1,977 ±2,917

-70 ±2,636 ±1,800 ±2,267 ±3,210

-80 ±5,864 ±2,098 ±2,569 ±3,537

-90 ±17,489 ±2,456 ±2,972 ±4,154

-100±70,188±3,288±4,143±6,769

Для анализаторов c установленной опцией 120 или 140

10 ±1,403 ±1,237 ±1,809 ±2,793

0 ±1,305 ±1,140 ±1,711 ±2,696

-10 ±1,318 ±1,111 ±1,682 ±2,615

-20 ±1,338 ±1,127 ±1,698 ±2,626

-30 ±1,359 ±1,147 ±1,718 ±2,647

-40 ±1,381 ±1,169 ±1,740 ±2,668

-50 ±1,448 ±1,224 ±1,795 ±2,723

-60 ±1,826 ±1,511 ±2,082 ±3,011

-70 ±2,774 ±1,801 ±2,373 ±3,305

-80 ±6,477 ±2,100 ±2,678 ±3,640

-90 ±19,658 ±2,476 ±3,104 ±4,327

-100±180,000±3,429±4,442±7,361

49

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85058B при уровне выходной

мощности минус 10 дБм,опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,0 ГГц включ.10 ГГц включ.

0±0,020±0,020±0,020 ±0,010

0,1 ±0,020 ±0,020 ±0,020 ±0,010

0,2 ±0,020 ±0,020 ±0,020 ±0,015

0,4 ±0,025 ±0,025 ±0,025 ±0,015

0,6 ±0,030 ±0,030 ±0,030 ±0,015

0,8 ±0,040 ±0,035 ±0,035 ±0,020

1 ±0,045 ±0,045 ±0,045 ±0,020

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 35 досв. 50 до

отражения

20 ГГц включ. 35 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0 ±0,015 ±0,015 ±0,020 ±0,025

0,1 ±0,015 ±0,020 ±0,020 ±0,025

0,2 ±0,015 ±0,020 ±0,020 ±0,025

0,4 ±0,020 ±0,020 ±0,020 ±0,030

0,6 ±0,025 ±0,025 ±0,025 ±0,035

0,8 ±0,025 ±0,030 ±0,030 ±0,040

1 ±0,030 ±0,035 ±0,030 ±0,045

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,0 ГГц включ.10 ГГц включ.

0,01±180,000±180,000±180,000 ±69,350

0,02 ±64,680 ±64,680 ±64,610 ±28,040

0,05 ±21,440 ±21,440 ±21,405 ±10,990

0,1 ±10,760 ±10,760 ±10,725 ±5,605

0,2 ±5,665 ±5,665 ±5,630 ±2,955

0,4 ±3,300 ±3,300 ±3,270 ±1,685

0,6 ±2,665 ±2,665 ±2,635 ±1,310

0,8 ±2,460 ±2,460 ±2,430 ±1,745

1 ±2,430 ±2,430 ±2,400 ±1,100

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 35 досв. 50 до

отражения

20 ГГц включ

.

35 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0,01 ±180,000 ±180,000 ±180,000 ±180,000

0,02 ±41,045 ±48,205 ±49,750 ±180,000

0,05 ±15,490 ±17,630 ±18,025 ±26,385

0,1 ±7,900 ±8,950 ±9,115 ±13,150

0,2 ±4,205 ±4,735 ±4,880 ±6,880

0,4 ±2,450 ±2,710 ±2,705 ±3,875

0,6 ±1,940 ±2,105 ±2,080 ±2,965

0,8 ±1,745 ±1,860 ±1,815 ±2,575

1 ±1,670 ±1,750 ±1,695 ±2,390

50

св. 2 до

10 ГГц включ.

св. 35 досв. 50 до

50 ГГц включ.53 ГГц включ.

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058B при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц 50 МГц 2,0 ГГц

включ. включ. включ.

10 ±0,345 ±0,110 ±0,085 ±0,070

0 ±0,325 ±0,090 ±0,065 ±0,050

-10 ±0,325 ±0,090 ±0,065 ±0,055

-20 ±0,330 ±0,095 ±0,070 ±0,060

-30 ±0,335 ±0,095 ±0,070 ±0,060

-40 ±0,335 ±0,098 ±0,075 ±0,065

-50 ±0,345 ±0,110 ±0,085 ±0,075

-60 ±0,398 ±0,150 ±0,125 ±0,115

-70 ±0,535 ±0,200 ±0,170 ±0,160

-80 ±1,100 ±0,300 ±0,215 ±0,210

-90 ±2,875 ±0,640 ±0,275 ±0,290

-100±6,955±1,735±0,445±0,545

Значение модуля св. 10 до св. 20 до

коэффициента 20 ГГц 35 ГГц

передачи, дБ включ

.

включ.

10 ±0,110 ±0,165 ±0,125 ±0,210

0 ±0,090 ±0,145 ±0,105 ±0,190

-10 ±0,095 ±0,145 ±0,110 ±0,195

-20 ±0,098 ±0,150 ±0,110 ±0,195

-30 ±0,100 ±0,155 ±0,115 ±0,199

-40 ±0,105 ±0,155 ±0,116 ±0,205

-50 ±0,115 ±0,165 ±0,130 ±0,220

-60 ±0,155 ±0,210 ±0,180 ±0,315

-70 ±0,199 ±0,250 ±0,280 ±0,645

-80 ±0,250 ±0,310 ±0,630 ±1,740

-90 ±0,340 ±0,470 ±1,735 ±4,565

-100±0,660±1,065±4,560±10,050

51

св. 2 до

10 ГГц включ.

св. 35 досв. 50 до

50 ГГц включ.53 ГГц включ.

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058B при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,0 МГц 50 МГц 2,00 ГГц

включ.включ.включ.

10 ±2,260 ±0,665 ±0,505 ±0,420

0 ±2,165 ±0,570 ±0,410 ±0,325

-10 ±2,170 ±0,570 ±0,415 ±0,345

-20 ±2,190 ±0,590 ±0,435 ±0,365

-30 ±2,210 ±0,610 ±0,455 ±0,385

-40 ±2,230 ±0,635 ±0,475 ±0,405

-50 ±2,295 ±0,690 ±0,530 ±0,460

-60 ±2,665 ±0,985 ±0,820 ±0,750

-70 ±3,625 ±1,325 ±1,110 ±1,040

-80 ±7,715 ±2,000 ±1,410 ±1,365

-90 ±23,075 ±4,360 ±1,825 ±1,898

-100±180,000±12,770±2,975±3,675

Значение модуля св. 10 до св. 20 до

коэффициента 20 ГГц 35 ГГц

передачи, дБ включ

.

включ.

10 ±0,690 ±1,035 ±0,780 ±1,350

0 ±0,595 ±0,940 ±0,680 ±1,250

-10 ±0,610 ±0,955 ±0,695 ±1,265

-20 ±0,630 ±0,975 ±0,720 ±1,285

-30 ±0,650 ±0,995 ±0,740 ±1,305

-40 ±0,675 ±1,015 ±0,760 ±1,330

-50 ±0,730 ±1,075 ±0,825 ±1,435

-60 ±1,015 ±1,360 ±1,170 ±2,085

-70 ±1,310 ±1,665 ±1,870 ±4,410

-80 ±1,640 ±2,060 ±4,295 ±12,785

-90 ±2,260 ±3,145 ±12,740 ±43,645

-100 ±4,515 ±7,480 ±43,620 ±180,000

52

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4694D при уровне

выходной мощности минус 10 дБм,опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 20 ГГц включ.

0±0,010±0,010±0,010±0,009

0,1 ±0,011 ±0,011 ±0,010 ±0,010

0,2 ±0,013 ±0,013 ±0,011 ±0,011

0,4 ±0,016 ±0,016 ±0,014 ±0,013

0,6 ±0,021 ±0,021 ±0,018 ±0,017

0,8 ±0,027 ±0,027 ±0,023 ±0,022

1 ±0,034 ±0,034 ±0,028 ±0,027

Знач

ен

ие

м

о

д

уля

св. 20 досв. 30 досв. 40 досв. 50 до

отражения

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0 ±0,010 ±0,0108 ±0,0136 ±0,0196

0,1 ±0,011 ±0,0121 ±0,0152 ±0,0214

0,2 ±0,013 ±0,0138 ±0,0172 ±0,0239

0,4 ±0,016 ±0,0182 ±0,0225 ±0,0307

0,6 ±0,022 ±0,0243 ±0,0297 ±0,0402

0,8 ±0,028 ±0,0320 ±0,0387 ±0,0523

1 ±0,037 ±0,0413 ±0,0494 ±0,0670

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв. 1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 20 ГГц включ.

0,01±67,221±67,221±66,461±57,386

0,02±27,865±27,865±27,528±25,160

0,05±11,232±11,232±10,927±10,077

0,1 ±5,986 ±5,986 ±5,686 ±5,273

0,2 ±3,434 ±3,434 ±3,134 ±2,932

0,4 ±2,263 ±2,263 ±1,965 ±1,856

0,6 ±1,968 ±1,968 ±1,669 ±1,583

0,8 ±1,891 ±1,891 ±1,593 ±1,512

1 ±1,903 ±1,903 ±1,604 ±1,520

Знач

ен

ие

м

о

д

уля

св. 20 досв. 30 досв. 40 досв. 50 до

отражения

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0,01 ±74,627 ±180,000 ±180,000 ±180,000

0,02 ±29,144 ±33,442 ±43,917 ±83,701

0,05 ±11,594 ±13,155 ±16,640 ±24,070

0,1 ±6,0978 ±6,919 ±8,708 ±12,338

0,2 ±3,448 ±3,919 ±4,909 ±6,834

0,4 ±2,277 ±2,595 ±3,214 ±4,390

0,6 ±2,025 ±2,310 ±2,825 ±3,830

0,8 ±2,002 ±2,284 ±2,762 ±3,740

1 ±2,072 ±2,363 ±2,831 ±3,838

53

включ.включ.

cв. 1 досв. 2 до

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4694D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 досв. 0,05 до

1,0 МГц

50 МГц включ.

2,00 ГГц

20 ГГц включ.

коэффициента

10 ±0,189 ±0,137 ±0,087 ±0,104

0 ±0,169 ±0,116 ±0,067 ±0,084

-10 ±0,171 ±0,118 ±0,069 ±0,085

-20 ±0,174 ±0,121 ±0,072 ±0,088

-30 ±0,177 ±0,124 ±0,075 ±0,091

-40 ±0,180 ±0,127 ±0,078 ±0,094

-50 ±0,190 ±0,136 ±0,086 ±0,103

-60 ±0,248 ±0,179 ±0,129 ±0,146

-70 ±0,392 ±0,227 ±0,173 ±0,189

-80 ±0,920 ±0,308 ±0,217 ±0,237

-90 ±2,516 ±0,582 ±0,273 ±0,317

-100±6,257±1,525±0,412±0,588

Знач

ен

ие

м

о

д

уля

св. 20 до св. 30 до св. 40 до св. 50 до

передачи, дБ

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

10 ±0,141 ±0,161 ±0,186 ±0,243

0 ±0,121 ±0,140 ±0,166 ±0,239

-10 ±0,117 ±0,134 ±0,152 ±0,205

-20 ±0,120 ±0,137 ±0,154 ±0,204

-30 ±0,123 ±0,140 ±0,157 ±0,208

-40 ±0,126 ±0,143 ±0,160 ±0,244

-50 ±0,134 ±0,151 ±0,169 ±0,371

-60 ±0,177 ±0,194 ±0,217 ±0,836

-70 ±0,221 ±0,238 ±0,299 ±2,280

-80 ±0,272 ±0,293 ±0,577 ±5,759

-90 ±0,378 ±0,427 ±1,523 ±11,979

-100 ±0,774 ±0,936 ±4,053 ±20,337

54

включ.включ.

cв. 1 досв. 2 до

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4694D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,05 до

1,0 МГц

50 МГц включ.

2,00 ГГц

20 ГГц включ.

коэффициента

10 ±1,220 ±0,867 ±0,536 ±0,651

0 ±1,123 ±0,770 ±0,439 ±0,553

-10 ±1,124 ±0,771 ±0,442 ±0,550

-20 ±1,143 ±0,790 ±0,461 ±0,569

-30 ±1,164 ±0,811 ±0,482 ±0,590

-40 ±1,187 ±0,832 ±0,503 ±0,611

-50 ±1,256 ±0,888 ±0,559 ±0,666

-60 ±1,643 ±1,180 ±0,846 ±0,954

-70 ±2,637 ±1,502 ±1,136 ±1,246

-80 ±6,410 ±2,056 ±1,437 ±1,568

-90 ±19,631 ±3,968 ±1,819 ±2,116

-100±180,000±11,061±2,773±4,005

Знач

ен

ие

м

о

д

уля

св. 20 до св. 30 до св. 40 до св. 50 до

передачи, дБ

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

10 ±0,895 ±1,029 ±1,198 ±1,620

0 ±0,798 ±0,931 ±1,101 ±1,599

-10 ±0,764 ±0,881 ±1,001 ±1,364

-20 ±0,780 ±0,895 ±1,010 ±1,360

-30 ±0,800 ±0,915 ±1,030 ±1,388

-40 ±0,822 ±0,936 ±1,051 ±1,630

-50 ±0,877 ±0,992 ±1,112 ±2,497

-60 ±1,165 ±1,280 ±1,434 ±5,793

-70±1,460±1,579±1,996±17,460

-80±1,807±1,953±3,930±70,160

-90±2,538±2,876 ±11,050 ±180,000

-100±5,340±6,529±36,480±180,000

55

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85058E при уровне выходной

мощности минус 10 дБм,опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв. 1 досв. 0,05 досв. 2 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.20 ГГц включ.

0±0,035 ±0,032 ±0,032 ±0,033

0,1 ±0,035 ±0,033 ±0,033 ±0,034

0,2 ±0,035 ±0,035 ±0,035 ±0,036

0,4 ±0,045 ±0,041 ±0,041 ±0,042

0,6 ±0,050 ±0,050 ±0,049 ±0,052

0,8 ±0,065 ±0,062 ±0,061 ±0,066

1 ±0,080 ±0,077 ±0,076 ±0,083

Знач

ен

ие

м

о

д

уля

св. 20 досв. 30 досв. 40 досв. 50 до

отражения

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0 ±0,035 ±0,045 ±0,045 ±0,045

0,1 ±0,035 ±0,045 ±0,045 ±0,045

0,2 ±0,040 ±0,050 ±0,050 ±0,050

0,4 ±0,045 ±0,055 ±0,055 ±0,060

0,6 ±0,055 ±0,070 ±0,070 ±0,075

0,8 ±0,070 ±0,089 ±0,090 ±0,095

1 ±0,090 ±0,114 ±0,115 ±0,120

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв. 1 досв. 0,05 досв. 2 до

1,0 МГц включ.50 МГц включ.2 ГГц включ.20 ГГц включ.

0,01±180,000 ±180,000 ±180,000 ±180,000

0,02±180,000 ±180,000 ±180,000 ±180,000

0,05 ±40,071 ±40,071 ±40,028 ±40,463

0,1 ±19,118 ±19,118 ±19,083 ±19,316

0,2 ±9,921 ±9,921 ±9,887 ±10,076

0,4 ±5,771 ±5,771 ±5,738 ±5,952

0,6 ±4,699 ±4,699 ±4,666 ±4,927

0,8 ±4,391 ±4,391 ±4,358 ±4,673

1 ±4,389 ±4,389 ±4,356 ±4,726

Знач

ен

ие

м

о

д

уля

св. 20 досв. 30 досв. 40 досв. 50 до

отражения

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

0,01 ±180,000 ±180,000 ±180,000 ±180,000

0,02 ±180,000 ±180,000 ±180,000 ±180,000

0,05 ±40,862 ±55,591 ±56,054 ±57,860

0,1 ±19,513 ±24,958 ±25,115 ±25,715

0,2 ±10,231 ±13,009 ±13,096 ±13,425

0,4 ±6,137 ±7,824 ±7,883 ±8,105

0,6 ±5,166 ±6,601 ±6,651 ±6,845

0,8 ±4,971 ±6,356 ±6,404 ±6,590

1 ±5,086 ±6,503 ±6,550 ±6,730

56

включ.включ.

cв. 1 досв. 2 до

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058E при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 досв. 0,05 до

1,0 МГц

50 МГц включ.

2,00 ГГц

20 ГГц включ.

коэффициента

10 ±0,600 ±0,172 ±0,131 ±0,283

0 ±0,580 ±0,151 ±0,111 ±0,262

-10 ±0,576 ±0,146 ±0,106 ±0,257

-20 ±0,578 ±0,149 ±0,108 ±0,259

-30 ±0,581 ±0,152 ±0,111 ±0,262

-40 ±0,584 ±0,155 ±0,114 ±0,265

-50 ±0,592 ±0,163 ±0,123 ±0,273

-60 ±0,638 ±0,206 ±0,165 ±0,315

-70 ±0,726 ±0,253 ±0,208 ±0,357

-80 ±1,106 ±0,331 ±0,253 ±0,402

-90 ±2,578 ±0,596 ±0,307 ±0,468

-100±6,271±1,530±0,438±0,688

Знач

ен

ие

м

о

д

уля

св. 20 до св. 30 до св. 40 до св. 50 до

передачи, дБ

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

10 ±0,449 ±0,563 ±0,419 ±0,559

0 ±0,429 ±0,544 ±0,399 ±0,555

-10 ±0,422 ±0,530 ±0,385 ±0,540

-20 ±0,424 ±0,531 ±0,387 ±0,541

-30 ±0,427 ±0,534 ±0,390 ±0,544

-40 ±0,430 ±0,537 ±0,393 ±0,572

-50 ±0,438 ±0,545 ±0,401 ±0,655

-60 ±0,480 ±0,586 ±0,445 ±0,998

-70 ±0,521 ±0,627 ±0,508 ±2,335

-80 ±0,566 ±0,673 ±0,717 ±5,772

-90 ±0,642 ±0,759 ±1,578 ±11,981

-100 ±0,936 ±1,128 ±4,068 ±20,337

57

1,0 МГц

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85058E при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ

от 0,1 до

cв. 1 досв. 0,05 досв. 2 до

включ.

50 МГц включ. 2 ГГц включ. 20 ГГц включ.

10 ±4,055 ±1,100 ±0,828 ±1,852

0 ±3,958 ±1,003 ±0,731 ±1,755

-10 ±3,915 ±0,960 ±0,689 ±1,705

-20 ±3,930 ±0,975 ±0,703 ±1,719

-30 ±3,950 ±0,996 ±0,724 ±1,739

-40 ±3,972 ±1,017 ±0,745 ±1,760

-50 ±4,032 ±1,073 ±0,801 ±1,816

-60 ±4,357 ±1,364 ±1,088 ±2,103

-70 ±4,986 ±1,682 ±1,377 ±2,393

-80 ±7,795 ±2,216 ±1,677 ±2,703

-90 ±20,205 ±4,066 ±2,048 ±3,161

-100±180,000±11,102±2,953±4,717

Знач

ен

ие

м

о

д

уля

св. 20 до св. 30 до св. 40 до св. 50 до

передачи, дБ

30 ГГц включ. 40 ГГц включ. 50 ГГц включ. 53 ГГц включ.

10 ±2,999 ±3,799 ±2,792 ±3,805

0 ±2,902 ±3,702 ±2,694 ±3,785

-10 ±2,843 ±3,594 ±2,587 ±3,675

-20 ±2,856 ±3,603 ±2,595 ±3,685

-30 ±2,876 ±3,623 ±2,615 ±3,705

-40 ±2,897 ±3,644 ±2,636 ±3,900

-50 ±2,953 ±3,699 ±2,694 ±4,490

-60 ±3,240 ±3,987 ±2,998 ±6995

-70±3,532±4,280±3,440±17,960

-80±3,849±4,606±4,923±70,655

-90±4,383±5,223 ±11,485 ±180,000

-100±6,525±7,961±36,667±180,000

58

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85056A при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв. 1 досв. 0,05 досв. 2 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.10 ГГц включ.

0±0,009 ±0,009 ±0,009 ±0,009

0,1 ±0,009 ±0,009 ±0,009 ±0,009

0,2 ±0,010 ±0,010 ±0,010 ±0,010

0,4 ±0,011 ±0,011 ±0,011 ±0,012

0,6 ±0,013 ±0,013 ±0,013 ±0,016

0,8 ±0,016 ±0,016 ±0,016 ±0,020

1 ±0,020 ±0,020 ±0,019 ±0,025

Знач

ен

ие мо

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0 ±0,009 ±0,014 ±0,014 ±0,018

0,1 ±0,009 ±0,015 ±0,015 ±0,019

0,2 ±0,010 ±0,016 ±0,016 ±0,020

0,4 ±0,012 ±0,020 ±0,020 ±0,025

0,6 ±0,016 ±0,025 ±0,026 ±0,032

0,8 ±0,020 ±0,032 ±0,033 ±0,041

1 ±0,025 ±0,041 ±0,042 ±0,053

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 досв. 2 до

1 МГц включ.50 МГц включ.2,00 ГГц включ.10 ГГц включ.

0,01±55,603 ±55,603 ±55,545 ±57,980

0,02±24,479 ±24,479 ±24,443 ±25,221

0,05 ±9,668 ±9,668 ±9,634 ±9,974

0,1 ±4,934 ±4,934 ±4,901 ±5,124

0,2 ±2,613 ±2,613 ±2,580 ±2,765

0,4 ±1,523 ±1,523 ±1,490 ±1,694

0,6 ±1,223 ±1,223 ±1,190 ±1,434

0,8 ±1,121 ±1,121 ±1,088 ±1,377

1 ±1,098 ±1,098 ±1,065 ±1,402

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0,01 ±57,980 ±180,000 ±180,000 ±180,000

0,02 ±25,221 ±42,436 ±43,100 ±60,292

0,05 ±9,974 ±15,913 ±16,128 ±20,450

0,1 ±5,124 ±8,131 ±8,245 ±10,386

0,2 ±2,765 ±4,397 ±4,464 ±5,611

0,4 ±1,694 ±2,727 ±2,773 ±3,483

0,6 ±1,434 ±2,342 ±2,382 ±2,992

0,8 ±1,377 ±2,278 ±2,316 ±2,910

1 ±1,402 ±2,342 ±2,380 ±2,992

59

св. 10 до

20 ГГц включ.

св. 20 до

30 ГГц включ.

св. 30 до

40 ГГц включ.

св. 40 до

50 ГГц включ.

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора 85056A при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±0,067±0,067±0,054±0,090

0±0,047±0,047±0,034±0,061

-10±0,051±0,051±0,038±0,066

-20±0,055±0,055±0,041±0,069

-30±0,058±0,058±0,044±0,072

-40±0,061±0,061±0,048±0,075

-50±0,070±0,070±0,056±0,084

-60±0,114±0,114±0,099±0,127

-70±0,164±0,164±0,142±0,170

-80±0,255±0,255±0,187±0,216

-90±0,553±0,553±0,245±0,285

-100±1,514±1,514±0,391±0,495

Значение модуля

коэффициента

передачи, дБ

10

0

-10

-20

-30

-40

-50

-60

-70

-80

-90

-100

±0,102

±0,081

±0,085

±0,088

±0,092

±0,095

±0,103

±0,146

±0,189

±0,237

±0,317

±0,588

±0,215

±0,195

±0,198

±0,201

±0,204

±0,207

±0,215

±0,258

±0,301

±0,350

±0,444

±0,810

±0,217

±0,197

±0,200

±0,203

±0,206

±0,209

±0,217

±0,260

±0,303

±0,356

±0,477

±0,961

±0,205

±0,185

±0,190

±0,195

±0,200

±0,250

±0,330

±0,595

±1,530

±4,055

60

включ.включ.

cв. 1 досв. 2 до

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора 85056A при уровне выходной

мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,05 до

1,0 МГц

50 МГц включ.

2,00 ГГц

10 ГГц включ.

коэффициента

10 ±0,404 ±0,404 ±0,316 ±0,501

0 ±0,307 ±0,307 ±0,219 ±0,404

-10 ±0,326 ±0,326 ±0,238 ±0,421

-20 ±0,347 ±0,347 ±0,258 ±0,441

-30 ±0,368 ±0,368 ±0,280 ±0,462

-40 ±0,389 ±0,389 ±0,301 ±0,484

-50 ±0,446 ±0,446 ±0,356 ±0,539

-60 ±0,740 ±0,740 ±0,643 ±0,826

-70 ±1,075 ±1,075 ±0,933 ±1,118

-80 ±1,694 ±1,694 ±1,236 ±1,430

-90 ±3,758 ±3,758 ±1,629 ±1,898

-100±10,973±10,973±2,630±3,354

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до св. 40 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

10 ±0,631 ±1,396 ±1,410 ±1,300

0 ±0,534 ±1,299 ±1,312 ±1,203

-10 ±0,551 ±1,307 ±1,320 ±1,203

-20 ±0,572 ±1,327 ±1,340 ±1,221

-30 ±0,593 ±1,348 ±1,361 ±1,242

-40 ±0,614 ±1,369 ±1,382 ±1,264

-50 ±0,669 ±1,425 ±1,438 ±1,323

-60 ±0,957 ±1,712 ±1,726 ±1,641

-70 ±1,249 ±2,006 ±2,022 ±2,178

-80 ±1,571 ±2,340 ±2,381 ±4,041

-90 ±2,119 ±2,995 ±3,223 ±11,091

-100 ±4,007 ±5,602 ±6,710 ±36,494

61

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85056D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0±0,009±0,009±0,009±0,021

0,1 ±0,009 ±0,009 ±0,009 ±0,022

0,2 ±0,010 ±0,010 ±0,010 ±0,024

0,4 ±0,012 ±0,012 ±0,011 ±0,028

0,6 ±0,014 ±0,014 ±0,014 ±0,036

0,8 ±0,018 ±0,018 ±0,017 ±0,045

1 ±0,022 ±0,022 ±0,021 ±0,058

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0 ±0,021 ±0,052 ±0.052 ±0,052

0,1 ±0,022 ±0,054 ±0.054 ±0,054

0,2 ±0,024 ±0,057 ±0.057 ±0,058

0,4 ±0,028 ±0,067 ±0.068 ±0,069

0,6 ±0,036 ±0,083 ±0.084 ±0,085

0,8 ±0,045 ±0,104 ±0.105 ±0,108

1 ±0,058 ±0,131 ±0.132 ±0,136

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0,01±55,617±55,617±55,559±180,000

0,02±24,489±24,489±24,452±180,000

0,05 ±9,680 ±9,680 ±9,647 ±24,799

0,1 ±4,952 ±4,952 ±4,919 ±12,413

0,2 ±2,642 ±2,642 ±2,609 ±6,601

0,4 ±1,575 ±1,575 ±1,541 ±3,988

0,6 ±1,297 ±1,297 ±1,264 ±3,355

0,8 ±1,217 ±1,217 ±1,184 ±3,216

1 ±1,217 ±1,217 ±1,184 ±3,276

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0,01 ±180,000 ±180,000 ±180,000 ±180,000

0,02 ±180,000 ±180,000 ±180,000 ±180,000

0,05 ±24,799 ±180,000 ±180,000 ±180,000

0,1 ±12,413 ±32,169 ±32,303 ±32,460

0,2 ±6,601 ±16,397 ±16,468 ±16,570

0,4 ±3,988 ±9,628 ±9,674 ±9,792

0,6 ±3,355 ±7,922 ±7,963 ±8,118

0,8 ±3,216 ±7,460 ±7,498 ±7,697

1 ±3,276 ±7,493 ±7,531 ±7,775

62

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора 85056D при уровне

выходной мощности trial 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±0,182±0,071±0,057±0,152

0±0,162±0,050±0,036±0,131

-10±0,166±0,055±0,040±0,131

-20±0,170±0,058±0,044±0,134

-30±0,173±0,061±0,047±0,137

-40±0,176±0,064±0,050±0,140

-50±0,186±0,073±0,058±0,149

-60±0,244±0,117±0,102±0,191

-70±0,389±0,167±0,145±0,234

-80±0,919±0,257±0,190±0,280

-90±2,516±0,554±0,248±0,343

-100±6,257±1,515±0,393±0,535

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до св. 40 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

10 ±0,200 ±0,643 ±0,645 ±0,493

0 ±0,180 ±0,624 ±0,626 ±0,473

-10 ±0,180 ±0,604 ±0,606 ±0,451

-20 ±0,183 ±0,605 ±0,607 ±0,452

-30 ±0,186 ±0,607 ±0,609 ±0,454

-40 ±0,189 ±0,610 ±0,612 ±0,457

-50 ±0,197 ±0,618 ±0,620 ±0,466

-60 ±0,240 ±0,659 ±0,661 ±0,509

-70 ±0,283 ±0,699 ±0,701 ±0,569

-80 ±0,328 ±0,743 ±0,746 ±0,763

-90 ±0,399 ±0,809 ±0,827 ±1,598

-100±0,640±1,060±1,175±4,073

63

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора 85056D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±1,174±0,428±0,333±0,967

0±1,076±0,330±0,236±0,870

-10±1,095±0,348±0,254±0,860

-20±1,115±0,369±0,274±0,878

-30±1,137±0,390±0,295±0,899

-40±1,159±0,412±0,317±0,920

-50±1,228±0,468±0,372±0,976

-60±1,617±0,762±0,659±1,263

-70±2,618±1,097±0,949±1,553

-80±6,401±1,712±1,252±1,860

-90 ±19,627±3,768±1,644±2,297

-100±180,000±10,977±2,641±3,630

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до св. 40 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

10 ±1,294 ±4,367 ±4,380 ±3,302

0 ±1,197 ±4,269 ±4,282 ±3,204

-10 ±1,187 ±4,117 ±4,130 ±3,042

-20 ±1,205 ±4,120 ±4,134 ±3,044

-30 ±1,226 ±4,140 ±4,153 ±3,064

-40 ±1,247 ±4,161 ±4,174 ±3,085

-50 ±1,303 ±4,216 ±4,230 ±3,142

-60 ±1,590 ±4,504 ±4,518 ±3,444

-70 ±1,881 ±4,796 ±4,810 ±3,869

-80 ±2,194 ±5,107 ±5,133 ±5,257

-90 ±2,684 ±5,588 ±5,720 ±11,647

-100 ±4,376 ±7,443 ±8,317 ±36,738

64

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4693D при уровне

выходной мощности минус 10 дБм,опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0±0,011±0,011±0,011±0,005

0,1 ±0,012 ±0,012 ±0,012 ±0,006

0,2 ±0,013 ±0,013 ±0,013 ±0,007

0,4 ±0,016 ±0,016 ±0,015 ±0,010

0,6 ±0,020 ±0,020 ±0,018 ±0,012

0,8 ±0,025 ±0,025 ±0,021 ±0,016

1 ±0,031 ±0,031 ±0,024 ±0,020

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0 ±0,007 ±0,014 ±0,014 ±0,021

0,1 ±0,008 ±0,015 ±0,015 ±0,023

0,2 ±0,009 ±0,016 ±0,017 ±0,025

0,4 ±0,013 ±0,021 ±0,021 ±0,031

0,6 ±0,017 ±0,026 ±0,027 ±0,038

0,8 ±0,023 ±0,033 ±0,034 ±0,048

1 ±0,029 ±0,041 ±0,042 ±0,060

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0,01±180,000±180,000±180,000±29,647

0,02 ±31,218 ±31,218 ±31,171±14,552

0,05 ±12,301 ±12,301 ±12,249 ±6,043

0,1 ±6,412 ±6,412 ±6,343 ±3,257

0,2 ±3,546 ±3,546 ±3,441 ±1,897

0,4 ±2,220 ±2,220 ±2,043 ±1,283

0,6 ±1,872 ±1,872 ±1,623 ±1,138

0,8 ±1,770 ±1,770 ±1,449 ±1,112

1 ±1,766 ±1,766 ±1,373 ±1,133

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 досв. 40 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

0,01 ±42,855 ±180,000 ±180,000 ±180,000

0,02 ±20,162 ±42,222 ±42,883 ±180,000

0,05 ±8,256 ±16,001 ±16,216 ±25,706

0,1 ±4,417 ±8,289 ±8,403 ±13,021

0,2 ±2,563 ±4,570 ±4,638 ±7,062

0,4 ±1,755 ±2,871 ±2,917 ±4,333

0,6 ±1,593 ±2,443 ±2,483 ±3,623

0,8 ±1,594 ±2,332 ±2,370 ±3,416

1 ±1,660 ±2,349 ±2,387 ±3,410

65

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4693D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±0,168±0,109±0,096±0,087

0±0,148±0,088±0,076±0,067

-10±0,149±0,090±0,080±0,070

-20±0,152±0,093±0,083±0,073

-30±0,155±0,096±0,086±0,076

-40±0,159±0,099±0,089±0,080

-50±0,169±0,108±0,098±0,088

-60±0,228±0,151±0,141±0,131

-70±0,378±0,200±0,184±0,174

-80±0,914±0,285±0,228±0,221

-90±2,514±0,569±0,284±0,289

-100±6,257±1,520±0,420±0,498

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до св. 40 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

10 ±0,112 ±0,169 ±0,170 ±0,216

0 ±0,091 ±0,149 ±0,150 ±0,196

-10 ±0,090 ±0,145 ±0,147 ±0,178

-20 ±0,093 ±0,147 ±0,149 ±0,179

-30 ±0,096 ±0,150 ±0,152 ±0,182

-40 ±0,099 ±0,153 ±0,155 ±0,185

-50 ±0,108 ±0,162 ±0,164 ±0,194

-60 ±0,150 ±0,204 ±0,206 ±0,241

-70 ±0,194 ±0,248 ±0,250 ±0,320

-80 ±0,241 ±0,298 ±0,305 ±0,589

-90 ±0,321 ±0,400 ±0,436 ±1,528

-100±0,590±0,786±0,941±4,054

66

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4693D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2, 2P0, 4P0, 4P2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±1,076±0,680±0,595±0,535

0±0,979±0,583±0,498±0,438

-10±0,980±0,584±0,516±0,451

-20±0,999±0,603±0,536±0,471

-30±1,020±0,624±0,557±0,492

-40±1,043±0,645±0,579±0,513

-50±1,114±0,702±0,634±0,569

-60±1,510±0,993±0,921±0,856

-70±2,540±1,321±1,211±1,147

-80±6,364±1,899±1,511±1,459

-90 ±19,620±3,874±1,890±1,925

-100±180,000±11,022±2,828±3,372

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до св. 40 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ. 50 ГГц включ.

10 ±0,699 ±1,083 ±1,093 ±1,401

0 ±0,601 ±0,986 ±0,996 ±1,304

-10 ±0,585 ±0,949 ±0,962 ±1,172

-20 ±0,602 ±0,965 ±0,978 ±1,178

-30 ±0,623 ±0,985 ±0,999 ±1,198

-40 ±0,644 ±1,006 ±1,020 ±1,219

-50 ±0,699 ±1,062 ±1,075 ±1,279

-60 ±0,987 ±1,350 ±1,363 ±1,598

-70 ±1,279 ±1,644 ±1,661 ±2,139

-80 ±1,601 ±1,986 ±2,032 ±4,017

-90 ±2,145 ±2,688 ±2,939 ±11,081

-100 ±4,023 ±5,424 ±6,561 ±36,489

67

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4692D при уровне

выходной мощности минус 10 дБм,опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0±0,015±0,015±0,015±0,020

0,1 ±0,015 ±0,015 ±0,015 ±0,020

0,2 ±0,020 ±0,020 ±0,020 ±0,020

0,4 ±0,025 ±0,025 ±0,025 ±0,030

0,6 ±0,030 ±0,030 ±0,030 ±0,035

0,8 ±0,040 ±0,040 ±0,035 ±0,045

1 ±0,050 ±0,045 ±0,045 ±0,055

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0 ±0,020 ±0,025 ±0,030

0,1 ±0,020 ±0,025 ±0,035

0,2 ±0,020 ±0,030 ±0,035

0,4 ±0,030 ±0,035 ±0,045

0,6 ±0,035 ±0,045 ±0,055

0,8 ±0,045 ±0,060 ±0,070

1 ±0,055 ±0,075 ±0,090

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

0,01±180,000±180,000±180,000±180,00

0,02 ±38,320 ±38,320 ±34,260±48,490

0,05 ±15,110 ±15,110 ±13,660±18,185

0,1 ±8,120 ±8,120 ±7,350 ±9,620

0,2 ±4,740 ±4,740 ±4,300 ±5,505

0,4 ±3,165 ±3,165 ±2,920 ±3,625

0,6 ±2,765 ±2,765 ±2,595 ±3,145

0,8 ±2,630 ±2,630 ±2,535 ±3,020

1 ±2,620 ±2,520 ±2,575 ±3,030

Знач

ен

ие

м

о

д

уля

св. 10 досв. 20 досв. 30 до

отражения

20 ГГц включ. 30 ГГц включ. 40 ГГц включ.

0,01±180,000±180,000±180,000

0,02 ±48,490±180,000±180,000

0,05 ±18,185 ±24,620 ±34,455

0,1±9,620±12,735±17,245

0,2±5,505 ±7,165 ±9,470

0,4±3,625 ±4,690 ±5,970

0,6±3,145 ±4,120 ±5,090

0,8±3,020 ±4,030 ±4,870

1±3,030±4,125±4,900

68

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4692D при уровне

выходной мощности trial 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±0,340±0,285±0,255±0,195

0±0,320±0,265±0,235±0,175

-10±0,325±0,265±0,235±0,170

-20±0,325±0,270±0,235±0,175

-30±0,330±0,270±0,240±0,175

-40±0,335±0,275±0,245±0,180

-50±0,345±0,285±0,250±0,185

-60±0,395±0,325±0,295±0,230

-70±0,530±0,375±0,335±0,275

-80±1,040±0,450±0,380±0,315

-90±2,625±0,710±0,435±0,380

-100±6,360±1,635±0,560±0,560

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±0,310 ±0,375 ±0,435

0 ±0,290 ±0,355 ±0,415

-10 ±0,285 ±0,330 ±0,385

-20 ±0,285 ±0,330 ±0,385

-30 ±0,290 ±0,335 ±0,390

-40 ±0,290 ±0,340 ±0,390

-50 ±0,300 ±0,345 ±0,400

-60 ±0,340 ±0,390 ±0,445

-70 ±0,385 ±0,430 ±0,485

-80 ±0,430 ±0,480 ±0,535

-90 ±0,505 ±0,570 ±0,645

-100±0,745±0,925±1,100

69

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4692D при уровне

выходной мощности минус 10 дБм, опции 2M0, 4M0, 4M2, 2N0, 4N0, 4N2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 досв. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.

10±1,657±1,265±0,965±1,235

0±1,560±1,165±0,870±1,240

-10±1,561±1,165±0,860±1,205

-20±1,580±1,185±0,880±1,220

-30±1,601±1,205±0,900±1,240

-40±1,624±1,230±0,920±1,260

-50±1,690±1,285±0,975±1,315

-60±2,065±1,575±1,265±1,605

-70±2,980±1,895±1,550±1,900

-80±6,630±2,415±1,850±2,200

-90 ±19,780±4,230±2,215±2,625

-100±180,000±11,230±3,090±3,900

Знач

ен

ие

м

о

д

уля

св. 10 до св. 20 до св. 30 до

передачи, дБ

20 ГГц включ. 30 ГГц включ. 40 ГГц включ.

10 ±1,430 ±1,865 ±2,290

0 ±1,330 ±1,765 ±2,195

-10 ±1,280 ±1,610 ±1,985

-20 ±1,295 ±1,612 ±1,985

-30 ±1,315 ±1,635 ±2,005

-40 ±1,335 ±1,655 ±2,025

-50 ±1,390 ±1,710 ±2,080

-60 ±1,680 ±1,998 ±2,370

-70 ±1,970 ±2,290 ±2,460

-80 ±2,285 ±2,620 ±3,000

-90 ±2,775 ±3,255 ±3,775

-100±4,470±5,800±7,065

70

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052B при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0±0,005 ±0,005 ±0,005

0,1 ±0,005 ±0,005 ±0,005

0,2 ±0,006 ±0,006 ±0,005

0,4 ±0,007 ±0,007 ±0,007

0,6 ±0,010 ±0,010 ±0,009

0,8 ±0,013 ±0,013 ±0,013

1 ±0,017 ±0,017 ±0,016

Знач

ен

ие

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0 ±0,007 ±0,007 ±0,008

0,1 ±0,008 ±0,008 ±0,009

0,2 ±0,009 ±0,009 ±0,010

0,4 ±0,013 ±0,013 ±0,014

0,6 ±0,020 ±0,020 ±0,021

0,8 ±0,028 ±0,028 ±0,030

1 ±0,039 ±0,039 ±0,041

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0,01±24,330 ±24,330 ±24,294

0,02±11,994 ±11,994 ±11,961

0,05 ±4,899 ±4,899 ±4,865

0,1 ±2,571 ±2,571 ±2,538

0,2 ±1,447 ±1,447 ±1,414

0,4 ±0,965 ±0,965 ±0,932

0,6 ±0,878 ±0,878 ±0,845

0,8 ±0,891 ±0,891 ±0,858

1 ±0,943 ±0,943 ±0,910

Знач

ен

ие

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0,01±43,785±43,785±47,442

0,02±20,391±20,391±21,789

0,05 ±8,212 ±8,212 ±8,771

0,1 ±4,320 ±4,320 ±4,625

0,2 ±2,500 ±2,500 ±2,681

0,4 ±1,832 ±1,832 ±1,955

0,6 ±1,826 ±1,826 ±1,933

0,8 ±1,986 ±1,986 ±2,087

1 ±2,212 ±2,212 ±2,312

71

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052B при уровне

выходной мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

10±0,147 ±0,061 ±0,050

0±0,127±0,040±0,029

-10±0,131±0,045±0,034

-20±0,135±0,048±0,037

-30±0,138±0,052±0,040

-40±0,141±0,055±0,044

-50±0,152±0,063±0,052

-60±0,212±0,107±0,095

-70±0,367±0,158±0,138

-80±0,909±0,250±0,184

-90±2,513±0,548±0,242

-100±6,257±1,506±0,389

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,114 ±0,146 ±0,164

0 ±0,094 ±0,125 ±0,143

-10 ±0,097 ±0,129 ±0,147

-20 ±0,100 ±0,132 ±0,150

-30 ±0,104 ±0,135 ±0,153

-40 ±0,107 ±0,138 ±0,156

-50 ±0,115 ±0,146 ±0,165

-60 ±0,158 ±0,189 ±0,207

-70 ±0,201 ±0,232 ±0,251

-80 ±0,247 ±0,279 ±0,301

-90 ±0,313 ±0,354 ±0,402

-100±0,514±0,611±0,787

72

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052B при уровне

выходной мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

10 ±0,937 ±0,362 ±0,287

0 ±0,840 ±0,264 ±0,190

-10 ±0,860 ±0,285 ±0,210

-20 ±0,881 ±0,306 ±0,231

-30 ±0,902 ±0,327 ±0,253

-40 ±0,925 ±0,348 ±0,274

-50 ±0,997 ±0,405 ±0,329

-60 ±1,403 ±0,699 ±0,616

-70 ±2,463 ±1,036 ±0,907

-80 ±6,328 ±1,659 ±1,209

-90 ±19,598 ±3,723 ±1,603

-100±180,000±10,904±2,607

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,716 ±0,926 ±1,048

0 ±0,619 ±0,828 ±0,951

-10 ±0,632 ±0,842 ±0,964

-20 ±0,652 ±0,862 ±0,984

-30 ±0,673 ±0,883 ±1,005

-40 ±0,694 ±0,904 ±1,027

-50 ±0,750 ±0,960 ±1,082

-60 ±1,037 ±1,247 ±1,370

-70 ±1,328 ±1,539 ±1,664

-80 ±1,637 ±1,856 ±2,006

-90 ±2,089 ±2,374 ±2,705

-100±3,483±4,168±5,433

73

св. 2 до

10 ГГц включ.

св. 10 до

20 ГГц включ.

св. 20 до

26,5 ГГц включ.

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0±0,009 ±0,009 ±0,009

0,1 ±0,009 ±0,009 ±0,009

0,2 ±0,010 ±0,010 ±0,010

0,4 ±0,012 ±0,012 ±0,012

0,6 ±0,015 ±0,015 ±0,015

0,8 ±0,020 ±0,020 ±0,019

1 ±0,025 ±0,025 ±0,024

Значен

и

е

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0 ±0,017 ±0,017 ±0,033

0,1 ±0,018 ±0,018 ±0,034

0,2 ±0,019 ±0,019 ±0,036

0,4 ±0,025 ±0,025 ±0,044

0,6 ±0,033 ±0,033 ±0,056

0,8 ±0,044 ±0,044 ±0,072

1 ±0,059 ±0,059 ±0,092

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0,01±53,925 ±53,925 ±53,869

0,02±23,954 ±23,954 ±23,918

0,05 ±9,488 ±9,488 ±9,455

0,1 ±4,870 ±4,870 ±4,837

0,2 ±2,630 ±2,630 ±2,597

0,4 ±1,628 ±1,628 ±1,595

0,6 ±1,399 ±1,399 ±1,366

0,8 ±1,365 ±1,365 ±1,332

1 ±1,408 ±1,408

±1,375

Значение модуля

коэффициента

отражения

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

±180,000

±55,670

±19,532

±9,899

±5,364

±3,435

±3,084

±3,127

±3,328

±180,000

±55,670

±19,532

±9,899

±5,364

±3,435

±3,084

±3,127

±3,328

±180,000

±41,346

±19,687

±10,313

±6,212

±5,269

±5,112

±5,268

74

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора 85052D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

10±0,209 ±0,076 ±0,060

0±0,189±0,056±0,040

-10±0,193±0,060±0,044

-20±0,196±0,063±0,047

-30±0,199±0,066±0,050

-40±0,203±0,070±0,053

-50±0,213±0,078±0,062

-60±0,268±0,122±0,105

-70±0,408±0,172±0,148

-80±0,927±0,261±0,193

-90±2,519±0,556±0,251

-100±6,258±1,515±0,395

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,159 ±0,208 ±0.348

0 ±0,139 ±0,187 ±0.328

-10 ±0,139 ±0,187 ±0.320

-20 ±0,142 ±0,190 ±0.322

-30 ±0,145 ±0,193 ±0.325

-40 ±0,148 ±0,197 ±0.328

-50 ±0,156 ±0,205 ±0.336

-60 ±0,200 ±0,247 ±0.378

-70 ±0,242 ±0,290 ±0.420

-80 ±0,287 ±0,336 ±0.467

-90 ±0,350 ±0,406 ±0.549

-100±0,540±0,645±0.874

75

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора 85052D при уровне выход-

ной мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,00 МГц включ. 50 МГц включ. 2,00 ГГц включ.

10 ±1,355 ±0,464 ±0,357

0 ±1,258 ±0,367 ±0,260

-10 ±1,274 ±0,383 ±0,276

-20 ±1,295 ±0,404 ±0,297

-30 ±1,316 ±0,425 ±0,318

-40 ±1,339 ±0,446 ±0,339

-50 ±1,406 ±0,503 ±0,395

-60 ±1,785 ±0,796 ±0,682

-70 ±2,744 ±1,129 ±0,972

-80 ±6,462 ±1,739 ±1,274

-90 ±19,651 ±3,783 ±1,665

-100±180,000±10,984±2,657

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±1,017 ±1,343 ±2,302

0 ±0,920 ±1,246 ±2,205

-10 ±0,911 ±1,237 ±2,139

-20 ±0,929 ±1,255 ±2,152

-30 ±0,950 ±1,276 ±2,172

-40 ±0,971 ±1,297 ±2,193

-50 ±1,027 ±1,330 ±2,249

-60 ±1,314 ±1,640 ±2,536

-70 ±1,604 ±1,931 ±2,828

-80 ±1,911 ±2,244 ±3,151

-90 ±2,345 ±2,730 ±3,730

-100±3,665±4,408±6,069

76

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0±0,006 ±0,006 ±0,006

0,1 ±0,007 ±0,007 ±0,007

0,2 ±0,008 ±0,008 ±0,008

0,4 ±0,010 ±0,010 ±0,010

0,6 ±0,014 ±0,014 ±0,013

0,8 ±0,018 ±0,018 ±0,017

1 ±0,022 ±0,022 ±0,022

Знач

ен

ие

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0

±0,006

±0,008 ±0,010

0,1

±0,007

±0,009 ±0,012

0,2

±0,008

±0,010 ±0,013

0,4

±0,010

±0,012 ±0,016

0,6

±0,012

±0,016 ±0,020

0,8

±0,015

±0,019 ±0,025

1

±0,018

±0,024

±0,030

Значение модуля

коэффициента

отражения

Пределы допускаемой абсолютной погрешности измерений

фазы коэффициента отражения, градус

от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

±31,365 ±31,365 ±31,326

±15,353 ±15,353 ±15,319

±6,395 ±6,395 ±6,362

±3,468 ±3,468 ±3,435

±2,041 ±2,041 ±2,008

±1,399 ±1,399 ±1,366

±1,250 ±1,250 ±1,217

±1,226 ±1,226 ±1,193

±1,251 ±1,251 ±1,218

св. 2 досв. 10 досв. 20 до

10 ГГц включ.20 ГГц включ.26,5 ГГц включ.

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

Значение модуля

коэффициента

отражения

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

±34,383 ±50,594 ±180,000

±16,610 ±22,982 ±30,401

±6,807 ±9,273 ±12,047

±3,604 ±4,872 ±6,311

±2,028 ±2,714 ±3,511

±1,288 ±1,703 ±2,202

±1,085 ±1,428 ±1,847

±1,017 ±1,338 ±1,731

±1,003±1,321±1,710

77

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

10±0,128 ±0,098 ±0,091

0±0,108±0,078±0,070

-10±0,110±0,080±0,073

-20±0,113±0,084±0,076

-30±0,117±0,087±0,079

-40±0,120±0,090±0,082

-50±0,131±0,098±0,091

-60±0,193±0,142±0,134

-70±0,354±0,191±0,177

-80±0,904±0,277±0,221

-90±2,511±0,565±0,278

-100±6,256±1,519±0,415

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,080 ±0,102 ±0,127

0 ±0,059 ±0,081 ±0,106

-10 ±0,063 ±0,084 ±0,108

-20 ±0,066 ±0,087 ±0,111

-30 ±0,070 ±0,090 ±0,115

-40 ±0,073 ±0,094 ±0,118

-50 ±0,081 ±0,102 ±0,126

-60 ±0,124 ±0,145 ±0,169

-70 ±0,168 ±0,188 ±0,213

-80 ±0,214 ±0,236 ±0,264

-90 ±0,283 ±0,316 ±0,372

-100±0,494±0,587±0,771

78

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4691D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

10 ±0,809 ±0,610 ±0,559

0 ±0,711 ±0,513 ±0,462

-10 ±0,719 ±0,520 ±0,470

-20 ±0,738 ±0,540 ±0,490

-30 ±0,759 ±0,561 ±0,511

-40 ±0,783 ±0,582 ±0,532

-50 ±0,858 ±0,638 ±0,588

-60 ±1,275 ±0,931 ±0,874

-70 ±2,376 ±1,259 ±1,164

-80 ±6,288 ±1,847 ±1,465

-90 ±19,582 ±3,844 ±1,846

-100±180,000±11,009±2,794

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,485 ±0,633 ±0,799

0 ±0,388 ±0,535 ±0,702

-10 ±0,405 ±0,544 ±0,706

-20 ±0,426 ±0,564 ±0,725

-30 ±0,447 ±0,585 ±0,746

-40 ±0,468 ±0,606 ±0,768

-50 ±0,524 ±0,662 ±0,823

-60 ±0,811 ±0,949 ±1,111

-70 ±1,102 ±1,242 ±1,407

-80 ±1,415 ±1,564 ±1,755

-90 ±1,885 ±2,112 ±2,495

-100±3,345±4,003±5,317

79

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4433D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0±0,004 ±0,004 ±0,004

0,1 ±0,005 ±0,005 ±0,005

0,2 ±0,006 ±0,006 ±0,006

0,4 ±0,009 ±0,009 ±0,009

0,6 ±0,012 ±0,012 ±0,012

0,8 ±0,016 ±0,016 ±0,016

1 ±0,021 ±0,021 ±0,020

Знач

ен

ие

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0

±0,007

±0,011 ±0,017

0,1

±0,008

±0,014 ±0,022

0,2

±0,010

±0,017 ±0,027

0,4

±0,015

±0,025 ±0,043

0,6

±0,020

±0,036 ±0,060

0,8

±0,027

±0,048 ±0,082

1

±0,035

±0,063

±0,108

Значение модуля

коэффициента

отражения

Пределы допускаемой абсолютной погрешности измерений

фазы коэффициента отражения, градус

от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

±19,675 ±19,675 ±19,639

±9,987 ±9,987 ±9,953

±4,330 ±4,330 ±4,297

±2,468 ±2,468 ±2,435

±1,566 ±1,566 ±1,533

±1,178 ±1,178 ±1,145

±1,107 ±1,107 ±1,074

±1,115 ±1,115 ±1,082

±1,156 ±1,156 ±1,123

св. 2 досв. 10 досв. 20 до

10 ГГц включ.20 ГГц включ.26,5 ГГц включ.

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

Значение модуля

коэффициента

отражения

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

±39,352 ±180,000 ±180,000

±18,950 ±33,586 ±62,158

±8,007 ±13,703 ±22,334

±4,471 ±7,613 ±12,349

±2,767 ±4,722 ±7,730

±2,036 ±3,523 ±5,876

±1,901 ±3,340 ±5,649

±1,916 ±3,412 ±5,828

±1,991 ±3,585 ±6,169

80

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4433D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

10±0,122 ±0,103 ±0,096

0±0,101±0,082±0,076

-10±0,106±0,087±0,080

-20±0,109±0,090±0,084

-30±0,112±0,094±0,087

-40±0,116±0,097±0,090

-50±0,127±0,105±0,098

-60±0,189±0,149±0,141

-70±0,352±0,197±0,184

-80±0,903±0,283±0,229

-90±2,511±0,568±0,285

-100±6,256±1,520±0,420

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,151 ±0,251 ±0,416

0 ±0,131 ±0,231 ±0,396

-10 ±0,134 ±0,232 ±0,390

-20 ±0,138 ±0,235 ±0,393

-30 ±0,141 ±0,238 ±0,396

-40 ±0,144 ±0,242 ±0,399

-50 ±0,152 ±0,250 ±0,407

-60 ±0,195 ±0,292 ±0,448

-70 ±0,238 ±0,334 ±0,490

-80 ±0,283 ±0,379 ±0,535

-90 ±0,346 ±0,447 ±0,613

-100±0,537±0,673±0,916

81

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4433D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

10 ±0,766 ±0,641 ±0,597

0 ±0,669 ±0,544 ±0,500

-10 ±0,689 ±0,564 ±0,520

-20 ±0,710 ±0,585 ±0,541

-30 ±0,731 ±0,606 ±0,562

-40 ±0,755 ±0,627 ±0,583

-50 ±0,830 ±0,683 ±0,639

-60 ±1,251 ±0,975 ±0,926

-70 ±2,359 ±1,303 ±1,216

-80 ±6,280 ±1,884 ±1,516

-90 ±19,579 ±3,866 ±1,894

-100±180,000±11,018±2,832

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,962 ±1,638 ±2,770

0 ±0,865 ±1,541 ±2,673

-10 ±0,880 ±1,540 ±2,622

-20 ±0,900 ±1,559 ±2,636

-30 ±0,921 ±1,580 ±2,657

-40 ±0,942 ±1,601 ±2,678

-50 ±0,998 ±1,657 ±2,733

-60 ±1,285 ±1,944 ±3,021

-70 ±1,576 ±2,235 ±3,313

-80 ±1,883 ±2,545 ±3,631

-90 ±2,318 ±3,012 ±4,178

-100±3,645±4,608±6,378

82

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4433D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.2 досв.10 до

50 МГц включ. 2,00 ГГц включ. 10 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,004 ±0,004 ±0,007 ±0,011

0,1 ±0,005 ±0,005 ±0,008 ±0,014

0,2 ±0,006 ±0,006 ±0,010 ±0,017

0,4 ±0,009 ±0,009 ±0,015 ±0,025

0,6 ±0,012 ±0,012 ±0,021 ±0,036

0,8 ±0,016 ±0,016 ±0,027 ±0,048

1 ±0,021 ±0,020 ±0,035 ±0,063

Для анализаторов c установленной опцией 120 или 140

0 ±0,004 ±0,004 ±0,007 ±0,011

0,1 ±0,005 ±0,005 ±0,008 ±0,014

0,2 ±0,006 ±0,006 ±0,010 ±0,017

0,4 ±0,009 ±0,009 ±0,015 ±0,025

0,6 ±0,012 ±0,012 ±0,021 ±0,036

0,8 ±0,016 ±0,016 ±0,027 ±0,048

1 ±0,021 ±0,020 ±0,035 ±0,063

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 0,009 досв.0,05 досв.2 досв.10 до

50 МГц включ.2 ГГц включ.10 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±19,675±19,640±39,352±180,000

0,02 ±9,990 ±9,955±18,950 ±33,586

0,05 ±4,330 ±4,300 ±8,010 ±13,703

0,1 ±2,470 ±2,435 ±4,475 ±7,613

0,2 ±1,570 ±1,535 ±2,770 ±4,722

0,4 ±1,180 ±1,145 ±2,040 ±3,525

0,6 ±1,110 ±1,075 ±1,905 ±3,340

0,8 ±1,115 ±1,085 ±1,920 ±3,415

1 ±1,160 ±1,125 ±1,995 ±3,585

Для анализаторов c установленной опцией 120 или 140

0,01±19,675±19,640±39,352±180,000

0,02 ±9,990 ±9,955±18,950 ±33,586

0,05 ±4,330 ±4,300 ±8,010 ±13,703

0,1 ±2,470 ±2,435 ±4,475 ±7,613

0,2 ±1,570 ±1,535 ±2,770 ±4,722

0,4 ±1,180 ±1,145 ±2,040 ±3,525

0,6 ±1,110 ±1,075 ±1,905 ±3,340

0,8 ±1,115 ±1,085 ±1,920 ±3,415

1 ±1,160 ±1,125 ±1,995 ±3,585

83

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4433D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.2 досв.10 до

50 МГц включ.2 ГГц включ.10 ГГц включ.20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,120 ±0,100 ±0,155 ±0,255

0 ±0,096 ±0,080 ±0,135 ±0,235

-10 ±0,105 ±0,085 ±0,140 ±0,240

-20 ±0,105 ±0,085 ±0,140 ±0,240

-30 ±0,110 ±0,090 ±0,145 ±0,245

-40 ±0,115 ±0,095 ±0,145 ±0,245

-50 ±0,125 ±0,100 ±0,155 ±0,255

-60 ±0,185 ±0,145 ±0,200 ±0,300

-70 ±0,325 ±0,185 ±0,240 ±0,340

-80 ±0,815 ±0,230 ±0,285 ±0,390

-90 ±2,275 ±0,285 ±0,355 ±0,490

-100±5,760±0,425±0,575±0,900

Для анализаторов c установленной опцией 120 или 140

10 ±0,120 ±0,100 ±0,160 ±0,265

0 ±0,100 ±0,080 ±0,140 ±0,245

-10 ±0,105 ±0,085 ±0,145 ±0,245

-20 ±0,105 ±0,085 ±0,145 ±0,250

-30 ±0,110 ±0,090 ±0,150 ±0,255

-40 ±0,115 ±0,095 ±0,155 ±0,255

-50 ±0,125 ±0,100 ±0,160 ±0,265

-60 ±0,185 ±0,145 ±0,210 ±0,305

-70 ±0,350 ±0,185 ±0,245 ±0,350

-80 ±0,905 ±0,230 ±0,295 ±0,398

-90 ±2,510 ±0,290 ±0,370 ±0,515

-100±6,260±0,445±0,620±0,980

84

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4433D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв.2 досв.10 до

50 МГц включ. 2,00 ГГц включ. 10 ГГц включ. 20 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,735 ±0,605 ±0,975 ±1,665

0 ±0,640 ±0,505 ±0,875 ±1,570

-10 ±0,660 ±0,525 ±0,890 ±1,565

-20 ±0,677 ±0,545 ±0,910 ±1,585

-30 ±0,698 ±0,565 ±0,935 ±1,605

-40 ±0,725 ±0,590 ±0,955 ±1,630

-50 ±0,795 ±0,645 ±1,010 ±1,685

-60 ±1,190 ±0,930 ±1,295 ±1,970

-70 ±2,175 ±1,220 ±1,590 ±2,265

-80 ±5,640 ±1,520 ±1,900 ±2,605

-90 ±17,400 ±1,900 ±2,370 ±3,315

-100±70,100±2,835±3,905±6,240

Для анализаторов c установленной опцией 120 или 140

10 ±0,735 ±0,605 ±1,010 ±1,725

0 ±0,640 ±0,505 ±0,915 ±1,625

-10 ±0,660 ±0,525 ±0,930 ±1,625

-20 ±0,680 ±0,545 ±0,950 ±1,645

-30 ±0,698 ±0,565 ±0,970 ±1,665

-40 ±0,725 ±0,590 ±0,990 ±1,685

-50 ±0,798 ±0,645 ±1,045 ±1,745

-60 ±1,225 ±0,930 ±1,335 ±2,030

-70 ±2,340 ±1,220 ±1,625 ±2,325

-80 ±6,275 ±1,525 ±1,940 ±2,675

-90 ±19,575 ±1,925 ±2,450 ±3,475

-100±180,000±2,996±4,220±6,850

85

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

0±0,009 ±0,009 ±0,016

0,1 ±0,010 ±0,010 ±0,019

0,2 ±0,013 ±0,013 ±0,021

0,4 ±0,018 ±0,018 ±0,028

0,6 ±0,024 ±0,024 ±0,038

0,8 ±0,031 ±0,031 ±0,050

1 ±0,040 ±0,040 ±0,065

Знач

ен

ие

м

о

д

уля

св. 2 досв. 10 досв. 20 до

отражения

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

0

±0,017

±0,017±0,017

0,1

±0,021

±0,021±0,022

0,2

±0,025

±0,026±0,027

0,4

±0,036

±0,039±0,040

0,6

±0,051

±0,056±0,057

0,8

±0,068

±0,076±0,077

1

±0,089

±0,100

±0,101

Значение модуля

коэффициента

отражения

Пределы допускаемой абсолютной погрешности измерений

фазы коэффициента отражения, градус

от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

±55,385 ±55,385 ±180,000

±24,882 ±24,881 ±54,666

±10,345 ±10,345 ±19,754

±5,718 ±5,718 ±10,362

±3,475 ±3,475 ±5,916

±2,472 ±2,472 ±3,975

±2,243 ±2,243 ±3,568

±2,208 ±2,208 ±3,545

±2,251 ±2,251 ±3,676

св. 2 досв. 10 досв. 20 до

10 ГГц включ.20 ГГц включ.26,5 ГГц включ.

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

Значение модуля

коэффициента

отражения

0,01

0,02

0,05

0,1

0,2

0,4

0,6

0,8

1

±180,000 ±180,000 ±180,000

±58,664 ±59,336 ±62,000

±21,267 ±21,648 ±22,244

±11,560 ±11,936 ±12,247

±7,017 ±7,416 ±7,598

±5,105 ±5,559 ±5,682

±4,775 ±5,284 ±5,392

±4,841 ±5,406 ±5,508

±5,064±5,686±5,786

86

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ.50 МГц включ.2,00 ГГц включ.

10±0,229 ±0,182 ±0,190

0±0,208±0,162±0,169

-10±0,212±0,165±0,166

-20±0,215±0,168±0,169

-30±0,218±0,171±0,172

-40±0,221±0,175±0,175

-50±0,231±0,183±0,183

-60±0,286±0,226±0,226

-70±0,421±0,272±0,269

-80±0,933±0,348±0,312

-90±2,521±0,607±0,364

-100±6,258±1,534±0,484

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±0,334 ±0,400 ±0,411

0 ±0,314 ±0,380 ±0,391

-10 ±0,307 ±0,370 ±0,381

-20 ±0,309 ±0,373 ±0,383

-30 ±0,312 ±0,375 ±0,386

-40 ±0,315 ±0,378 ±0,389

-50 ±0,323 ±0,386 ±0,397

-60 ±0,365 ±0,428 ±0,438

-70 ±0,407 ±0,469 ±0,480

-80 ±0,450 ±0,513 ±0,526

-90 ±0,505 ±0,573 ±0,604

-100±0,659±0,767±0,910

87

коэффициента

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7555A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 0,1 доcв.1 досв. 0,05 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

10 ±1,486 ±1,171 ±1,221

0 ±1,389 ±1,074 ±1,124

-10 ±1,401 ±1,086 ±1,095

-20 ±1,421 ±1,106 ±1,111

-30 ±1,442 ±1,127 ±1,132

-40 ±1,465 ±1,149 ±1,153

-50 ±1,531 ±1,205 ±1,209

-60 ±1,905 ±1,495 ±1,495

-70 ±2,836 ±1,812 ±1,785

-80 ±6,507 ±2,332 ±2,082

-90 ±19,670 ±4,140 ±2,441

-100±180,000±11,133±3,275

Знач

ен

ие

м

о

д

уля

св. 2 до св. 10 до св. 20 до

передачи, дБ

10 ГГц включ. 20 ГГц включ. 26,5 ГГц включ.

10 ±2,202 ±2,660 ±2,735

0 ±2,105 ±2,563 ±2,638

-10 ±2,045 ±2,482 ±2,557

-20 ±2,058 ±2,493 ±2,568

-30 ±2,079 ±2,513 ±2,588

-40 ±2,100 ±2,535 ±2,609

-50 ±2,155 ±2,590 ±2,665

-60 ±2,442 ±2,877 ±2,953

-70 ±2,732 ±3,168 ±3,244

-80 ±3,033 ±3,473 ±3,564

-90 ±3,421 ±3,900 ±4,114

-100±4,507±5,285±6,333

88

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.4 ГГц включ.

0±0,008 ±0,016 ±0,016

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,021 ±0,021

0,4 ±0,018 ±0,028 ±0,028

0,6 ±0,024 ±0,038 ±0,038

0,8 ±0,031 ±0,050 ±0,050

1 ±0,040 ±0,065 ±0,065

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента отражения, градус

отраженияот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 4 ГГц включ.

0,01±55,385±180,000±180,000

0,02±24,882 ±54,666 ±55,796

0,05±10,345 ±19,754 ±20,045

0,1 ±5,718 ±10,362 ±10,514

0,2 ±3,475 ±5,916 ±6,006

0,4 ±2,472 ±3,975 ±4,036

0,6 ±2,243 ±3,568 ±3,621

0,8 ±2,208 ±3,545 ±3,596

1 ±2,251 ±3,676 ±3,725

89

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7550A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.4 ГГц включ.

-100±6,258 ±0,484 ±0,486

-90 ±2,521 ±0,364 ±0,367

-80 ±0,933 ±0,312 ±0,315

-70 ±0,421 ±0,269 ±0,271

-60 ±0,286 ±0,226 ±0,228

-50 ±0,231 ±0,183 ±0,186

-40 ±0,221 ±0,175 ±0,178

-30 ±0,218 ±0,172 ±0,175

-20 ±0,219 ±0,169 ±0,172

-10 ±0,212 ±0,166 ±0,169

0 ±0,208 ±0,169 ±0,172

10 ±0,229 ±0,190 ±0,192

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента передачи,градус

передачи, дБот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 4 ГГц включ.

-100 ±180,000 ±3,275 ±3,289

-90 ±19,670 ±2,441 ±2,458

-80 ±6,507 ±2,082 ±2,100

-70 ±2,836 ±1,785 ±1,802

-60 ±1,905 ±1,495 ±1,513

-50 ±1,531 ±1,209 ±1,226

-40 ±1,465 ±1,153 ±1,170

-30 ±1,442 ±1,132 ±1,149

-20 ±1,421 ±1,111 ±1,129

-10 ±1,401 ±1,095 ±1,113

0 ±1,389 ±1,124 ±1,142

10 ±1,486 ±1,221 ±1,239

90

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения

от 0,1 досв. 0,5 досв. 2,0 до

500,1 МГц включ.2 ГГц включ.6,5 ГГц включ.

0±0,008 ±0,016 ±0,017

0,1 ±0,010 ±0,019 ±0,019

0,2 ±0,013 ±0,022 ±0,022

0,4 ±0,018 ±0,029 ±0,031

0,6 ±0,025 ±0,039 ±0,042

0,8 ±0,032 ±0,050 ±0,055

1 ±0,040 ±0,065 ±0,071

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента отражения, градус

отраженияот 0,1 досв. 0,5 досв. 2,0 до

500,1 МГц включ. 2 ГГц включ. 6,5 ГГц включ.

0,01±55,385±180,000±180,000

0,02±24,882 ±54,667 ±56,400

0,05±10,346 ±19,755 ±20,403

0,1 ±5,719 ±10,363 ±10,857

0,2 ±3,475 ±5,917 ±6,344

0,4 ±2,473 ±3,975 ±4,373

0,6 ±2,243 ±3,569 ±5,959

0,8 ±2,209 ±3,546 ±3,933

1 ±2,252 ±3,677 ±4,063

91

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7551A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ

от 0,1 досв. 0,5 досв. 2,0 до

500,1 МГц включ.2 ГГц включ.6,5 ГГц включ.

-100±6,258 ±0,484 ±0,538

-90 ±2,521 ±0,364 ±0,428

-80 ±0,933 ±0,312 ±0,378

-70 ±0,421 ±0,269 ±0,335

-60 ±0,286 ±0,226 ±0,293

-50 ±0,231 ±0,183 ±0,250

-40 ±0,221 ±0,175 ±0,242

-30 ±0,218 ±0,172 ±0,239

-20 ±0,215 ±0,169 ±0,236

-10 ±0,212 ±0,166 ±0,234

0 ±0,208 ±0,169 ±0,236

10 ±0,229 ±0,190 ±0,256

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,5 досв. 2,0 до

500,1 МГц включ. 2 ГГц включ. 6,5 ГГц включ.

-100 ±180,000 ±3,275 ±3,653

-90 ±19,670 ±2,441 ±2,883

-80 ±6,507 ±2,082 ±2,534

-70 ±2,836 ±1,785 ±2,238

-60 ±1,905 ±1,495 ±1,949

-50 ±1,531 ±1,209 ±1,662

-40 ±1,465 ±1,153 ±1,606

-30 ±1,442 ±1,132 ±1,585

-20 ±1,421 ±1,111 ±1,564

-10 ±1,401 ±1,095 ±1,548

0 ±1,389 ±1,124 ±1,577

10 ±1,486 ±1,221 ±1,675

92

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.9 ГГц включ.

0±0,009 ±0,017 ±0,018

0,1 ±0,010 ±0,019 ±0,020

0,2 ±0,013 ±0,022 ±0,023

0,4 ±0,018 ±0,029 ±0,032

0,6 ±0,025 ±0,039 ±0,043

0,8 ±0,032 ±0,051 ±0,057

1 ±0,041 ±0,065 ±0,073

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента отражения, градус

отраженияот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

0,01±55,385±180,000±180,000

0,02±24,882 ±54,667 ±57,748

0,05±10,346 ±19,755 ±20,735

0,1±5,719±10,363±11,030

0,2±3,476 ±5,916 ±6,446

0,4±2,473 ±3,975 ±4,442

0,6±2,243 ±3,569 ±4,019

0,8±2,209 ±3,546 ±3,990

1±2,252±3,677±4,119

93

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7552A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.9 ГГц включ.

-100±6,258 ±0,484 ±0,581

-90 ±2,521 ±0,364 ±0,436

-80 ±0,933 ±0,312 ±0,381

-70 ±0,421 ±0,269 ±0,338

-60 ±0,286 ±0,226 ±0,296

-50 ±0,231 ±0,183 ±0,253

-40 ±0,221 ±0,175 ±0,245

-30 ±0,218 ±0,172 ±0,242

-20 ±0,215 ±0,169 ±0,239

-10 ±0,212 ±0,166 ±0,236

0 ±0,208 ±0,169 ±0,239

10 ±0,229 ±0,190 ±0,259

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 9 ГГц включ.

-100 ±180,000 ±3,275 ±3,951

-90 ±19,670 ±2,441 ±2,939

-80 ±6,507 ±2,082 ±2,558

-70 ±2,836 ±1,785 ±2,258

-60 ±1,905 ±1,495 ±1,969

-50 ±1,531 ±1,209 ±1,682

-40 ±1,465 ±1,153 ±1,626

-30 ±1,442 ±1,132 ±1,605

-20 ±1,421 ±1,111 ±1,584

-10 ±1,401 ±1,095 ±1,568

0 ±1,389 ±1,124 ±1,597

10 ±1,486 ±1,221 ±1,695

94

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.14 ГГц включ.

0±0,010 ±0,017 ±0,018

0,1 ±0,011 ±0,019 ±0,022

0,2 ±0,013 ±0,022 ±0,026

0,4 ±0,018 ±0,029 ±0,037

0,6 ±0,025 ±0,039 ±0,051

0,8 ±0,032 ±0,051 ±0,069

1 ±0,041 ±0,065 ±0,090

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента отражения, градус

отраженияот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 14 ГГц включ.

0,01±55,385±180,000±180,000

0,02±24,882 ±54,667 ±58,665

0,05±10,346 ±19,755 ±21,268

0,1±5,719±10,363±11,561

0,2±3,476 ±5,917 ±7,017

0,4±2,473 ±3,975 ±5,106

0,6±2,243 ±3,569 ±4,776

0,8±2,209 ±3,546 ±4,841

1±2,252±3,677±5,065

95

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7553A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.14 ГГц включ.

-100±6,258 ±0,484 ±0,669

-90 ±2,521 ±0,364 ±0,519

-80 ±0,933 ±0,312 ±0,463

-70 ±0,421 ±0,269 ±0,420

-60 ±0,286 ±0,226 ±0,378

-50 ±0,231 ±0,183 ±0,337

-40 ±0,221 ±0,175 ±0,328

-30 ±0,218 ±0,172 ±0,325

-20 ±0,215 ±0,169 ±0,322

-10 ±0,212 ±0,166 ±0,320

0 ±0,208 ±0,169 ±0,327

10 ±0,229 ±0,190 ±0,347

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 14 ГГц включ.

-100 ±180,000 ±3,275 ±4,583

-90 ±19,670 ±2,441 ±3,513

-80 ±6,507 ±2,082 ±3,127

-70 ±2,836 ±1,785 ±2,826

-60 ±1,905 ±1,495 ±2,537

-50 ±1,531 ±1,209 ±2,249

-40 ±1,465 ±1,153 ±2,194

-30 ±1,442 ±1,132 ±2,173

-20 ±1,421 ±1,111 ±2,152

-10 ±1,400 ±1,095 ±2,139

0 ±1,389 ±1,124 ±2,200

10 ±1,486 ±1,221 ±2,296

96

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.18 ГГц включ.

0±0,010 ±0,017 ±0,018

0,1 ±0,011 ±0,019 ±0,021

0,2 ±0,013 ±0,022 ±0,026

0,4 ±0,018 ±0,029 ±0,037

0,6 ±0,025 ±0,039 ±0,051

0,8 ±0,032 ±0,051 ±0,069

1 ±0,041 ±0,065 ±0,090

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента отражения, градус

отраженияот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

0,01±55,385±180,000±180,000

0,02±24,882 ±54,667 ±58,665

0,05±10,346 ±19,755 ±21,268

0,1±5,719±10,363±11,561

0,2±3,476 ±5,917 ±7,017

0,4±2,473 ±3,975 ±5,106

0,6±2,243 ±3,569 ±4,781

0,8±2,209 ±3,546 ±4,841

1±2,252±3,677±5,065

97

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N7554A при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ

от 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ.2,0 ГГц включ.18 ГГц включ.

-100±6,258 ±0,484 ±0,731

-90 ±2,521 ±0,364 ±0,527

-80 ±0,933 ±0,312 ±0,464

-70 ±0,421 ±0,269 ±0,420

-60 ±0,286 ±0,226 ±0,378

-50 ±0,231 ±0,183 ±0,337

-40 ±0,221 ±0,175 ±0,328

-30 ±0,218 ±0,172 ±0,325

-20 ±0,215 ±0,169 ±0,322

-10 ±0,212 ±0,166 ±0,320

0 ±0,208 ±0,169 ±0,327

10 ±0,229 ±0,190 ±0,347

Значение модуляПределы допускаемой абсолютной погрешности измерений фазы

коэффициента коэффициента передачи, градус

передачи, дБот 0,1 досв. 0,5 досв. 2 до

500,0 МГц включ. 2,0 ГГц включ. 18 ГГц включ.

-100 ±180,000 ±3,275 ±5,028

-90 ±19,670 ±2,441 ±3,573

-80 ±6,507 ±2,082 ±3,134

-70 ±2,836 ±1,785 ±2,827

-60 ±1,905 ±1,495 ±2,537

-50 ±1,531 ±1,209 ±2,249

-40 ±1,465 ±1,153 ±2,194

-30 ±1,442 ±1,132 ±2,173

-20 ±1,421 ±1,111 ±2,152

-10 ±1,401 ±1,095 ±2,139

0 ±1,389 ±1,124 ±2,200

10 ±1,486 ±1,221 ±2,296

98

13,5 ГГц

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения

от 0,1 доcв.1 досв. 0,05 до

св. 2 до

1,0 МГц включ. 50 МГц включ. 2,00 ГГц включ.

включ.

0±0,006±0,006±0,003 ±0,007

0,1 ±0,008 ±0,008 ±0,003 ±0,008

0,2 ±0,010 ±0,010 ±0,004 ±0,010

0,4 ±0,014 ±0,014 ±0,005 ±0,015

0,6 ±0,020 ±0,020 ±0,007 ±0,020

0,8 ±0,027 ±0,027 ±0,009 ±0,027

1 ±0,036 ±0,036 ±0,011 ±0,035

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения

от 0,1 доcв.1 досв. 0,05 до

св. 2 до

1 МГц включ.50 МГц включ. 2,00 ГГц включ.

включ.

0,01±35,981 ±35,981±13,900 ±39,352

0,02±17,535 ±17,535 ±7,071 ±18,949

0,05 ±7,456 ±7,456 ±3,023 ±8,007

0,1 ±4,192 ±4,192 ±1,679 ±4,471

0,2 ±2,629 ±2,629 ±1,015 ±2,767

0,4 ±1,978 ±1,978 ±0,705 ±2,036

0,6 ±1,880 ±1,880 ±0,622 ±1,901

0,8 ±1,921 ±1,921 ±0,598 ±1,916

1 ±2,017 ±2,017 ±0,597 ±1,991

99

13,5 ГГц

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 2L0, 4L0, 4L2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ

от 0,1 доcв.1 досв. 0,05 до

св. 2 до

1 МГц включ.50 МГц включ. 2,00 ГГц включ.

включ.

10±0,181 ±0,147±0,065 ±0,156

0±0,160±0,127±0,045±0,135

-10±0,164±0,131±0,049±0,139

-20±0,168±0,134±0,057±0,143

-30±0,171±0,138±0,056±0,146

-40±0,174±0,141±0,059±0,149

-50±0,184±0,149±0,067±0,157

-60±0,242±0,192±0,111±0,200

-70±0,388±0,240±0,154±0,243

-80±0,918±0,319±0,199±0,288

-90±2,516±0,589±0,256±0,351

-100±6,257±1,528±0,399±0,540

Значение модуля Пределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ

от 0,1 до cв.1 до св. 0,05 до

с

в. 2 до

1 МГц включ. 50 МГц включ. 2,00 ГГц включ.

включ.

10 ±1,161 ±0,938 ±0,389 ±0,995

0 ±1,064 ±0,841 ±0,292 ±0,898

-10 ±1,081 ±0,858 ±0,314 ±0,913

-20 ±1,102 ±0,879 ±0,335 ±0,934

-30 ±1,123 ±0,900 ±0,356 ±0,955

-40 ±1,146 ±0,921 ±0,377 ±0,976

-50 ±1,215 ±0,978 ±0,433 ±1,031

-60 ±1,605 ±1,269 ±0,720 ±1,319

-70 ±2,609 ±1,589 ±1,009 ±1,609

-80 ±6,396 ±2,133 ±1,311 ±1,916

-90 ±19,625 ±4,015 ±1,700 ±2,349

-100±180,000±11,080±2,683±3,668

100

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,006 ±0,003 ±0,005 ±0,007

0,1 ±0,008 ±0,003 ±0,006 ±0,008

0,2 ±0,010 ±0,004 ±0,006 ±0,010

0,4 ±0,014 ±0,005 ±0,009 ±0,015

0,6 ±0,020 ±0,007 ±0,011 ±0,020

0,8 ±0,027 ±0,009 ±0,014 ±0,027

1 ±0,036 ±0,011 ±0,017 ±0,035

Для анализаторов c установленной опцией 120 или 140

0 ±0,006 ±0,003 ±0,005 ±0,007

0,1 ±0,008 ±0,003 ±0,006 ±0,008

0,2 ±0,010 ±0,004 ±0,006 ±0,010

0,4 ±0,014 ±0,005 ±0,008 ±0,015

0,6 ±0,020 ±0,007 ±0,011 ±0,020

0,8 ±0,027 ±0,009 ±0,014 ±0,027

1 ±0,036 ±0,011 ±0,017 ±0,035

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01 ±35,981 ±13,900 ±25,957 ±39,352

0,02 ±17,535 ±7,071 ±12,866 ±18,949

0,05 ±7,456 ±3,023 ±5,373 ±8,007

0,1 ±4,192 ±1,680 ±2,908 ±4,471

0,2 ±2,629 ±1,015 ±1,697 ±2,767

0,4 ±1,978 ±0,704 ±1,137 ±2,036

0,6 ±1,880 ±0,622 ±0,992 ±1,901

0,8 ±1,921 ±0,598 ±0,952 ±1,916

1±2,017±0,597±0,954±1,991

Для анализаторов c установленной опцией 120 или 140

0,01 ±36,023 ±13,934 ±25,994 ±39,395

0,02 ±17,534 ±7,070 ±12,865 ±18,947

0,05 ±7,455 ±3,022 ±5,371 ±8,006

0,1 ±4,191 ±1,677 ±2,907 ±4,470

0,2 ±2,627 ±1,013 ±1,696 ±2,765

0,4 ±1,977 ±0,703 ±1,136 ±2,034

0,6 ±1,879 ±0,621 ±0,991 ±1,900

0,8 ±1,920 ±0,597 ±0,951 ±1,915

1±2,017±0,597±0,954±1,991

101

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4431D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,172 ±0,066 ±0,085 ±0,152

0 ±0,151 ±0,045 ±0,064 ±0,133

-10 ±0,156 ±0,050 ±0,069 ±0,136

-20 ±0,159 ±0,053 ±0,072 ±0,139

-30 ±0,163 ±0,056 ±0,075 ±0,142

-40 ±0,165 ±0,059 ±0,079 ±0,145

-50 ±0,175 ±0,068 ±0,087 ±0,154

-60 ±0,230 ±0,111 ±0,130 ±0,196

-70 ±0,361 ±0,154 ±0,173 ±0,239

-80 ±0,831 ±0,199 ±0,220 ±0,285

-90 ±2,278 ±0,256 ±0,288 ±0,353

-100±5,759±0,399±0,497±0,573

Для анализаторов c установленной опцией 120 или 140

10 ±0,172 ±0,066 ±0,089 ±0,158

0 ±0,151 ±0,045 ±0,068 ±0,138

-10 ±0,156 ±0,050 ±0,073 ±0,141

-20 ±0,159 ±0,053 ±0,076 ±0,145

-30 ±0,162 ±0,056 ±0,079 ±0,148

-40 ±0,165 ±0,060 ±0,083 ±0,151

-50 ±0,176 ±0,068 ±0,091 ±0,159

-60 ±0,234 ±0,111 ±0,134 ±0,202

-70 ±0,382 ±0,155 ±0,177 ±0,245

-80 ±0,916 ±0,200 ±0,224 ±0,291

-90 ±2,515 ±0,260 ±0,299 ±0,366

-100±6,257±0,424±0,538±0,618

102

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4431D при уровне

выходной мощности минус 10 дБм, опции 2D0, 4D0, 4D2, 2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,102 ±0,392 ±0,521 ±0,972

0 ±1,005 ±0,294 ±0,423 ±0,874

-10 ±1,022 ±0,316 ±0,444 ±0,890

-20 ±1,043 ±0,337 ±0,465 ±0,910

-30 ±1,064 ±0,358 ±0,486 ±0,931

-40 ±1,087 ±0,379 ±0,507 ±0,952

-50 ±1,154 ±0,435 ±0,562 ±1,008

-60 ±1,526 ±0,722 ±0,850 ±1,295

-70 ±2,418 ±1,012 ±1,141 ±1,586

-80 ±5,754 ±1,314 ±1,452 ±1,897

-90 ±17,445 ±1,702 ±1,919 ±2,367

-100±70,144±2,684±3,368±3,902

Для анализаторов c установленной опцией 120 или 140

10 ±1,102 ±0,392 ±0,547 ±1,009

0 ±1,005 ±0,294 ±0,450 ±0,912

-10 ±1,022 ±0,316 ±0,470 ±0,927

-20 ±1,043 ±0,337 ±0,491 ±0,948

-30 ±1,064 ±0,358 ±0,512 ±0,969

-40 ±1,087 ±0,379 ±0,533 ±0,990

-50 ±1,157 ±0,435 ±0,590 ±1,045

-60 ±1,550 ±0,722 ±0,876 ±1,333

-70 ±2,569 ±1,012 ±1,168 ±1,624

-80 ±6,377 ±1,317 ±1,485 ±1,940

-90 ±19,618 ±1,730 ±1,991 ±2,450

-100±180,000±2,855±3,652±4,218

103

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,006 ±0,003 ±0,005 ±0,007

0,1 ±0,008 ±0,003 ±0,006 ±0,008

0,2 ±0,010 ±0,004 ±0,006 ±0,010

0,4 ±0,014 ±0,005 ±0,009 ±0,015

0,6 ±0,020 ±0,007 ±0,011 ±0,020

0,8 ±0,027 ±0,009 ±0,014 ±0,027

1 ±0,036 ±0,011 ±0,017 ±0,035

Для анализаторов c установленной опцией 120 или 140

0 ±0,006 ±0,003 ±0,005 ±0,007

0,1 ±0,008 ±0,003 ±0,006 ±0,008

0,2 ±0,010 ±0,004 ±0,006 ±0,010

0,4 ±0,014 ±0,005 ±0,008 ±0,015

0,6 ±0,020 ±0,007 ±0,011 ±0,020

0,8 ±0,027 ±0,009 ±0,014 ±0,027

1 ±0,036 ±0,011 ±0,017 ±0,035

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01 ±35,981 ±13,900 ±25,957 ±39,352

0,02 ±17,535 ±7,071 ±12,866 ±18,949

0,05 ±7,456 ±3,023 ±5,373 ±8,007

0,1 ±4,192 ±1,680 ±2,908 ±4,471

0,2 ±2,629 ±1,015 ±1,697 ±2,767

0,4 ±1,978 ±0,704 ±1,137 ±2,036

0,6 ±1,880 ±0,622 ±0,992 ±1,901

0,8 ±1,921 ±0,598 ±0,952 ±1,916

1±2,017±0,597±0,954±1,991

Для анализаторов c установленной опцией 120 или 140

0,01 ±36,023 ±13,934 ±25,994 ±39,395

0,02 ±17,534 ±7,070 ±12,865 ±18,947

0,05 ±7,455 ±3,022 ±5,371 ±8,006

0,1 ±4,191 ±1,677 ±2,907 ±4,470

0,2 ±2,627 ±1,013 ±1,696 ±2,765

0,4 ±1,977 ±0,703 ±1,136 ±2,034

0,6 ±1,879 ±0,621 ±0,991 ±1,900

0,8 ±1,920 ±0,597 ±0,951 ±1,915

1±2,017±0,597±0,954±1,991

104

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,172 ±0,066 ±0,085 ±0,152

0 ±0,151 ±0,045 ±0,064 ±0,133

-10 ±0,156 ±0,050 ±0,069 ±0,136

-20 ±0,159 ±0,053 ±0,072 ±0,139

-30 ±0,163 ±0,056 ±0,075 ±0,142

-40 ±0,165 ±0,059 ±0,079 ±0,145

-50 ±0,175 ±0,068 ±0,087 ±0,154

-60 ±0,230 ±0,111 ±0,130 ±0,196

-70 ±0,361 ±0,154 ±0,173 ±0,239

-80 ±0,831 ±0,199 ±0,220 ±0,285

-90 ±2,278 ±0,256 ±0,288 ±0,353

-100±5,759±0,399±0,497±0,573

Для анализаторов c установленной опцией 120 или 140

10 ±0,172 ±0,066 ±0,089 ±0,158

0 ±0,151 ±0,045 ±0,068 ±0,138

-10 ±0,156 ±0,050 ±0,073 ±0,141

-20 ±0,159 ±0,053 ±0,076 ±0,145

-30 ±0,162 ±0,056 ±0,079 ±0,148

-40 ±0,165 ±0,060 ±0,083 ±0,151

-50 ±0,176 ±0,068 ±0,091 ±0,159

-60 ±0,234 ±0,111 ±0,134 ±0,202

-70 ±0,382 ±0,155 ±0,177 ±0,245

-80 ±0,916 ±0,200 ±0,224 ±0,291

-90 ±2,515 ±0,260 ±0,299 ±0,366

-100±6,257±0,424±0,538±0,618

105

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в

диапазоне частот с использованием калибровочного набора N4431D при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492, 2D0, 4D0, 4D2,

2K0, 4K0, 4K2

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБот 9 кГц досв.0,05 досв.2 досв.8 до

50 МГц включ. 2,00 ГГц включ.8 ГГц включ.13,5 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±1,102 ±0,392 ±0,521 ±0,972

0 ±1,005 ±0,294 ±0,423 ±0,874

-10 ±1,022 ±0,316 ±0,444 ±0,890

-20 ±1,043 ±0,337 ±0,465 ±0,910

-30 ±1,064 ±0,358 ±0,486 ±0,931

-40 ±1,087 ±0,379 ±0,507 ±0,952

-50 ±1,154 ±0,435 ±0,562 ±1,008

-60 ±1,526 ±0,722 ±0,850 ±1,295

-70 ±2,418 ±1,012 ±1,141 ±1,586

-80 ±5,754 ±1,314 ±1,452 ±1,897

-90 ±17,445 ±1,702 ±1,919 ±2,367

-100±70,144±2,684±3,368±3,902

Для анализаторов c установленной опцией 120 или 140

10 ±1,102 ±0,392 ±0,547 ±1,009

0 ±1,005 ±0,294 ±0,450 ±0,912

-10 ±1,022 ±0,316 ±0,470 ±0,927

-20 ±1,043 ±0,337 ±0,491 ±0,948

-30 ±1,064 ±0,358 ±0,512 ±0,969

-40 ±1,087 ±0,379 ±0,533 ±0,990

-50 ±1,157 ±0,435 ±0,590 ±1,045

-60 ±1,550 ±0,722 ±0,876 ±1,333

-70 ±2,569 ±1,012 ±1,168 ±1,624

-80 ±6,377 ±1,317 ±1,485 ±1,940

-90 ±19,618 ±1,730 ±1,991 ±2,450

-100±180,000±2,855±3,652±4,218

106

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в

диапазоне частот с использованием калибровочного набора N4432D при уровне выходной

мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента отражения, дБ

отражения от 9 кГц досв.0,05 досв.2 до

50 МГц включ.2,00 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0 ±0,004 ±0,004 ±0,010

0,1 ±0,005 ±0,005 ±0,010

0,2 ±0,007 ±0,007 ±0,010

0,4 ±0,010 ±0,010 ±0,015

0,6 ±0,015 ±0,013 ±0,020

0,8 ±0,020 ±0,018 ±0,030

1 ±0,025 ±0,025 ±0,040

Для анализаторов c установленной опцией 120 или 140

0 ±0,004 ±0,004 ±0,010

0,1 ±0,005 ±0,005 ±0,010

0,2 ±0,007 ±0,007 ±0,010

0,4 ±0,010 ±0,010 ±0,015

0,6 ±0,015 ±0,013 ±0,020

0,8 ±0,020 ±0,018 ±0,030

1 ±0,025 ±0,025 ±0,040

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента отражения, градус

отражения от 9 кГц досв.0,05 досв.2 до

50 МГц включ.2,00 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

0,01±22,575±22,540±34,270

0,02±11,390±11,360±16,840

0,05 ±4,920 ±4,890 ±7,230

0,1 ±2,795 ±2,765 ±4,115

0,2 ±1,770 ±1,735 ±2,620

0,4 ±1,330 ±1,300 ±1,995

0,6 ±1,255 ±1,220 ±1,900

0,8 ±1,270 ±1,235 ±1,940

1 ±1,320 ±1,285 ±2,030

Для анализаторов c установленной опцией 120 или 140

0,01±22,575±22,540±34,270

0,02±11,390±11,360±16,840

0,05 ±4,920 ±4,890 ±7,230

0,1 ±2,795 ±2,765 ±4,115

0,2 ±1,770 ±1,735 ±2,620

0,4 ±1,330 ±1,300 ±1,995

0,6 ±1,255 ±1,220 ±1,900

0,8 ±1,270 ±1,235 ±1,940

1 ±1,320 ±1,285 ±2,030

107

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4432D при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента амплитуды коэффициента передачи, дБ

передачи, дБ от 9 кГц досв.0,05 досв.2 до

50 МГц включ.2,00 ГГц включ.9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,125 ±0,105 ±0,230

0 ±0,105 ±0,085 ±0,210

-10 ±0,110 ±0,090 ±0,210

-20 ±0,110 ±0,090 ±0,215

-30 ±0,115 ±0,095 ±0,215

-40 ±0,120 ±0,100 ±0,220

-50 ±0,130 ±0,105 ±0,225

-60 ±0,190 ±0,150 ±0,270

-70 ±0,355 ±0,190 ±0,310

-80 ±0,905 ±0,235 ±0,360

-90 ±2,515 ±0,295 ±0,425

-100±6,260±0,450±0,660

Для анализаторов c установленной опцией 120 или 140

10 ±0,125 ±0,105 ±0,230

0 ±0,105 ±0,085 ±0,210

-10 ±0,110 ±0,090 ±0,210

-20 ±0,110 ±0,090 ±0,215

-30 ±0,115 ±0,095 ±0,215

-40 ±0,120 ±0,100 ±0,220

-50 ±0,130 ±0,105 ±0,225

-60 ±0,190 ±0,150 ±0,270

-70 ±0,355 ±0,190 ±0,310

-80 ±0,905 ±0,235 ±0,360

-90 ±2,515 ±0,295 ±0,425

-100±6,260±0,450±0,660

108

Продолжение таблицы 5

Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи

в диапазоне частот с использованием калибровочного набора N4432D при уровне

выходной мощности минус 10 дБм, опции 240, 440, 442, 260, 460, 462, 290, 490, 492

Значение модуляПределы допускаемой абсолютной погрешности измерений

коэффициента фазы коэффициента передачи, градус

передачи, дБ от 9 кГц досв.0,05 досв.2 до

50 МГц включ. 2,00 ГГц включ. 9 ГГц включ.

Для анализаторов без установленной опции 120 или 140

10 ±0,775 ±0,640 ±1,020

0 ±0,675 ±0,545 ±0,925

-10 ±0,695 ±0,565 ±0,940

-20 ±0,715 ±0,585 ±0,960

-30 ±0,740 ±0,605 ±0,980

-40 ±0,760 ±0,625 ±1,000

-50 ±0,835 ±0,680 ±1,060

-60 ±1,255 ±0,970 ±1,345

-70 ±2,365 ±1,260 ±1,635

-80 ±6,285 ±1,560 ±1,945

-90 ±19,580 ±1,960 ±2,410

-100±180,000±3,025±3,935

Для анализаторов c установленной опцией 120 или 140

10 ±0,775 ±0,640 ±1,020

0 ±0,675 ±0,545 ±0,925

-10 ±0,695 ±0,565 ±0,940

-20 ±0,715 ±0,585 ±0,960

-30 ±0,740 ±0,605 ±0,980

-40 ±0,760 ±0,625 ±1,000

-50 ±0,835 ±0,680 ±1,060

-60 ±1,255 ±0,970 ±1,345

-70 ±2,365 ±1,260 ±1,635

-80 ±6,285 ±1,560 ±1,945

-90 ±19,580 ±1,960 ±2,410

-100±180,000±3,025±3,935

109

Тип запуска

Таблица 6 – Метрологические характеристики анализаторов при работе в режиме анализатора

спектра

1)

Наименование характеристикиЗначение

Диапазон рабочих частот, МГц:

‒ опция 090от 9·10

-3

до 4,5·10

3

‒ опция 091от 9·10

-3

до 6,5·10

3

‒ опция 092 от 9·10

-3

до 9·10

3

‒ опция 093 от 9·10

-3

до 14·10

3

‒ опция 094 от 9·10

-3

до 20·10

3

‒ опция 095 от 0,1 до 26,5·10

3

‒ опция 096 от 0,1 до 32·10

3

‒ опция 097 от 0,1 до 44·10

3

‒ опция 098 от 0,1 до 53·10

3

Диапазон установки полосы обзора, МГц:

‒ опция 090от 9·10

-3

до 4,5·10

3

‒ опция 091от 9·10

-3

до 6,5·10

3

‒ опция 092 от 9·10

-3

до 9·10

3

‒ опция 093 от 9·10

-3

до 14·10

3

‒ опция 094 от 9·10

-3

до 20·10

3

‒ опция 096 от 0,1 до 32·10

3

‒ опция 097 от 0,1 до 44·10

3

‒ опция 098 от 0,1 до 53·10

3

Дискретность установки частоты, Гц 1

Диапазон установки количества точек измери-

тельной трассыот 11 до 100001

Диапазон установки ширины полосы пропус-

кания узкополосного фильтра промежуточной

частоты (RBW), по уровню минус 3 дБ (с ша-

гом 10 %), Гцот 10 до 3·10

6

Диапазон установки ширины полосы пропус-

кания видеофильтра (VBW) (с шагом 10 %), Гцот 10 до 3·10

6

неприрывный, однократный, групповой, вруч-

ную, внешний

Диапазон установки времени задержки запус-

ка, сот 0 до 3

Дискретность установки задержки запуска, с 3·10

-6

Диапазон измерений уровня мощности, дБм от среднего уровня собственных шумов до

максимально допустимого уровня переменной

(ВЧ) составляющей сигнала на входе

анализатора

Диапазон установки логарифмической шкалы

уровня мощности, дБ/делениеот 0,001 до 500

Минимальный шаг установки логарифмиче-

ской шкалы уровня мощности, дБ0,001

Максимально допустимый уровень перемен-

ной (ВЧ) составляющей сигнала на входе ана-

лизатора, дБм

2)

27

110

опции 2L0, 2M0, 2N0, 2P0, 4L0, 4L2, 4M0, 4M2, 4N0,

4N2, 4P0, 4P2

Продолжение таблицы 6

Наименование характеристики

Пределы допускаемой абсолютной по-

грешности измерений уровня мощно-

сти в диапазоне частот, дБ:

‒ от 9 кГц до 10 МГц включ.

‒ св. 10 МГц до 20 ГГц включ.

‒ св. 20 до 26,5 ГГц включ.

‒ св. 26,5 до 32 ГГц включ.

‒ св. 32 до 44 ГГц включ.

‒ св. 44 до 53 ГГц включ.

Коэффициент стоячей волны по напря-

жению (КСВН) измерительного порта в

диапазоне частот:

Значение

опцииопции

240, 260, 290, 2D0, 2K0,2L0, 2M0, 2N0, 2P0, 4L0,

440, 442, 460, 462, 490, 4L2, 4M0, 4M2, 4N0, 4N2,

492, 4D0, 4D2, 4K0, 4K24P0, 4P2

±0,15 ±0,15

±0,10 ±0,10

-±0,15

опции 240, 260, 290, 2D0, 2K0, 440, 442, 460, 462, 490,

492, 4D0, 4D2, 4K0, 4K2

без установленной опциис установленной опцией

120 или 140 120 или 140

1,4331,433

1,3291,329

1,3771,377

1,7851,925

1,7852,323

2,3233,010

‒ от 300 кГц до 10 МГц включ.

‒ св. 10 МГц до 1,5 ГГц включ.

‒ св. 1,5 до 3 ГГц включ.

‒ св. 3 до 4,5 ГГц включ.

‒ св. 4,5 до 6,5 ГГц включ.

‒ св. 6,5 до 9 ГГц включ.

‒ св. 9 до 10 ГГц включ.

‒ св. 10 до 14 ГГц включ.

‒ св. 14 до 16 ГГц включ.

‒ св. 16 до 20 ГГц включ.

КСВН измерительного порта в диапа-

зоне частот:

‒ от 1 до 3 МГц включ.

‒ св. 3 МГц до 4 ГГц включ.

‒ св. 4 до 10 ГГц включ.

‒ св. 10 до 20 ГГц включ.

‒ св. 20,0 до 26,5 ГГц включ.

‒ св. 26,5 до 27,0 ГГц включ.

‒ св. 27 до 32 ГГц включ.

‒ св. 32 до 40 ГГц включ.

‒ св. 40 до 44 ГГц включ.

‒ св. 44 до 50 ГГц включ.

‒ св. 50 до 53 ГГц включ.

1,499

1,329

1,671

2,100

2,323

3,570

2,323

3,570

111

Значение

опции 2L0, 2M0, 2N0, 2P0, 4L0, 4L2, 4M0, 4M2, 4N0,

4N2, 4P0, 4P2

Продолжение таблицы 6

Наименование характеристики

Средний уровень собственных шумов

приемного тракта анализатора по вхо-

ду измерительного порта, в диапазоне

частот, дБм/Гц

3)

:

‒ от 9 кГц до 100 кГц включ.

‒ св. 100 до 300 кГц включ.

‒ св. 0,3 до 1 МГц включ.

‒ св. 1 до 10 МГц включ.

‒ св. 10 до 100 МГц включ.

‒ св. 0,1 до 4,5 ГГц включ.

‒ св. 4,5 до 6,5 ГГц включ.

‒ св. 6,5 до 9 ГГц включ.

‒ св. 9 до 14 ГГц включ.

‒ св. 14 до 16 ГГц включ.

‒ св. 16 до 20 ГГц включ.

опции 240, 260, 290, 2D0, 2K0, 440, 442, 460, 462, 490,

492, 4D0, 4D2, 4K0, 4K2

без установленной опциис установленной опцией

120 или 140 120 или 140

-114-113

-125-125

-138-138

-140-140

-144-144

-142-141

-141-140

-140-139

-137-135

-136-134

-113

-123

-128

-136

-144

-142

-141

-139

-136

-134

-119

-109

Средний уровень собственных шумов

приемного тракта анализатора по вхо-

ду измерительного порта, в диапазоне

частот, дБм/Гц:

‒ от 100 кГц до 300 кГц включ.

‒ св. 300 до 1 МГц включ.

‒ св. 1 до 10 МГц включ.

‒ св. 10 до 100 МГц включ.

‒ св. 100 до 200 МГц включ.

‒ св. 0,2 до 3 ГГц включ.

‒ св. 3 до 6,5 ГГц включ.

‒ св. 6,5 до 9 ГГц включ.

‒ св. 9 до 17 ГГц включ.

‒ св. 17 до 20 ГГц включ.

‒ св. 20 до 25 ГГц включ.

‒ св. 25 до 26,5 ГГц включ.

‒ св. 26,5 до 30 ГГц включ.

‒ св. 30 до 32 ГГц включ.

‒ св. 32 до 44 ГГц включ.

‒ св. 44 до 45 ГГц включ.

‒ св. 45 до 50 ГГц включ.

‒ св. 50 до 53 ГГц включ.

________________

1)

характеристики при работе в режиме анализатора спектра (при установленном аппаратном

обеспечении анализатора спектра 09x совместно с ПО S96090A).

2)

дБм – мощность сигнала в дБ относительно 1 мВт.

3)

дБм/Гц– мощность на несущей частоте.

112

Таблица 7 – Метрологические характеристики анализаторов при работе в режиме использова-

ния встроенных источников питания постоянного тока и входов для измерения сигналов посто-

янного тока

1)

Наименование характеристикиЗначение

Количество входов для измерения сигналов постоянно-

го тока4

Диапазон измеряемых значений напряжения U

вх

, В ±10

Пределы допускаемой абсолютной погрешности изме-

рений напряжения постоянного тока при полосе филь-

тра ПЧ свыше 300 кГц включ., В±(0,01·U

вх

+ 0,01)

2)

Количество выходов для подачи сигналов постоянного

тока2

Диапазон установки выходного напряжения U

вых

, В ±10

Пределы допускаемой абсолютной погрешности уста-

новки напряжения постоянного тока, В±(0,01·U

вых

+ 0,02)

3)

Максимальное значение выходного тока, А ±0,2

______________

1)

характеристики при работе в режиме использования встроенных источников питания посто-

янного тока и входов для измерения сигналов постоянного тока (при установленном аппа-

ратном обеспечении опции 175).

2)

U

вх

– значение измеренного напряжения постоянного тока, В.

3)

U

вых

– установленное значение измеренного напряжения постоянного тока, В.

Значение характеристики

460

275

334

15

Таблица 8 – Основные технические характеристики

Наименование характеристики

Габаритные размеры (включая ручки и ножки корпуса), мм, не

более:

‒ ширина

‒ высота

‒ глубина

Масса, кг, не более

Условия применения:

‒ температура окружающего воздуха, °С

‒ относительная влажность окружающего воздуха, %

‒ атмосферное давление, кПа

Напряжение питающей сети переменного тока частотой 50 Гц, В

Потребляемая мощность, В·А, не более

от 15 до 35

от 20 до 80

от 84 до 106

240

350

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на

лицевую панель анализаторов в виде наклейки.

Комплектность средства измерений

Обозначение

E5080B

Таблица 9 – Комплектность анализаторов

Наименование

Анализатор элетрических цепей векторный

Руководство по эксплуатации

Методика поверки

651-20-033 МП

Количество

1 шт.

1 экз.

113

Поверка

осуществляется по документу 651-20-033 МП «ГСИ. Анализаторы электрических цепей век-

торные E5080B. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» «12» мая 2020 г.

Основные средства поверки:

‒ наборы мер коэффициентов передачи и отражения 85052В, 85054В, 85056А, 85058В,

регистрационный номер 53567-13 в Федеральном информационном фонде;

‒ частотомер универсальный CNT-90XL, регистрационный номер 70888-18в Федераль-

ном информационном фонде;

‒ блок измерительный ваттметра N1914А, регистрационный номер 57386-14 в Феде-

ральном информационном фонде;

‒ преобразователи измерительные термоэлектрические ваттметров поглощаемой мощно-

сти N8481A, N8482A, N8485A, N8487A, N8488A, регистрационный номер 58375-14 в Феде-

ральном информационном фонде;

‒ преобразователи измерительные ваттметров поглощаемой мощности 8481D, регистра-

ционный номер 58320-14 в Федеральном информационном фонде;

‒ преобразователь мощности E9304A, регистрационный номер 57387-14в Федеральном

информационном фонде;

‒ аттенюаторы коаксиальные ступенчатые программируемые 8494G и 8496G, регистра-

ционный номер 60239-15 в Федеральном информационном фонде;

‒ генератор сигналов E8257D регистрационный номер 74333-19 в Федеральном инфор-

мационном фонде;

‒ генератор произвольной формы 33509В регистрационный номер 53565-13в Федераль-

ном информационном фонде;

‒ мультиметр цифровой 3458Арегистрационный номер 77012-19 в Федеральном инфор-

мационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых анализаторов с требуемой точностью.

Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного

клейма или наклейки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к анализаторам

цепей векторным E5080B

Техническая документация изготовителя.

Изготовитель

Компания «Keysight Technologies MalaysiaSdn. Bhd.», Малайзия

Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia

Телефон (факс): +1800-888 848; +1800-801 664

Web-сайт:

www.keysight.com

E-mail: tm_ap@keysight.com

Заявитель

Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»

(ООО «Кейсайт Текнолоджиз»)

ИНН 7705556495

Адрес: 113054, г. Москва, Космодамианская наб., 52, стр. 3

Телефон (факс): +7 (495) 797-39-00; +7 (495) 797-39-01

Web-сайт: www.keysight.com

E-mail: tmo_russia@keysight.com

114

Испытательный центр

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт физико-технических и радиотехнических измерений» (ФГУП

«ВНИИФТРИ»)

Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий посе-

лок Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7 (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

Е-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30002-13 от 11.05.2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
65533-16	Анализаторы спектра	FSV4, FSV7, FSV13, FSV30	АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород	1 год	Перейти
60271-15	Анализаторы растворенных газов в трансформаторном масле	Kelman мод. TRANSFIX, TRANSFIX PLUS, MULTITRANS, TAPTRANS	Фирма "Kelman Ltd.", Великобритания	1 год	Перейти
4918-75	Анализаторы синильной кислоты	АСК-2	Нет данных	Нет данных	Перейти
8146-81	Анализаторы импульсные многоканальные	АИ-1024А-90	П/я В-8251, Рыбинский завод приборостроения, г.Рыбинск	Нет данных	Перейти
82257-21	Анализаторы электробезопасности	vPad	Фирма "Datrend Systems Inc.", Канада	1 год	Перейти

Заказать поверкуАнализаторы электрических цепей векторные E5080BГРСИ 79485-20

Заказать поверку
Анализаторы электрических цепей векторные E5080B
ГРСИ 79485-20
