Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1, ГРСИ 79483-20
Номер госреестра:
79483-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТБМО-110-УХЛ1, ТБМО-220 УХЛ1
Производитель:
Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "РЭТЗ "Энергия"), Московская обл., г. Раменское
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 37
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» ноября 2020 г. № 1789
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1
Назначение средства измерений
Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1(далее по тексту –
трансформаторы тока) предназначены для передачи сигнала измерительной информации
приборам измерения, защиты, автоматики, сигнализации и управления в электрических уста-
новках переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на явлении электромагнитной
индукции переменного тока. Ток первичной обмотки трансформаторов тока создает
переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке
создается ток, пропорциональный первичному току.
Трансформаторытока-маслонаполненныесбумажнойизоляцией,опорные.
Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов
тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса
расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию
температурных изменений объема масла и защиту внутренней изоляции от увлажнения.
Компенсаторзакрыт защитным колпаком с прорезью для визуального контроля уровня масла.
Первичная обмотка трансформаторов - цельносварная алюминиевая без переключателя
числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками
размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки
подключены кклеммам контактнойкоробкина корпусе трансформатора. Коробка
пломбируется дляпредотвращения несанкционированногодоступа.Накорпусе
трансформатора расположена табличка с техническими данными.
Трансформаторы тока изготавливаются в модификациях ТБМО-110-УХЛ1 и ТБМО-220
УХЛ1, отличающихся номинальным напряжением.

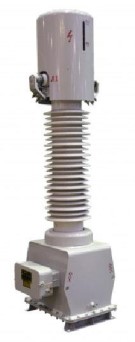

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
ТБМО-110-УХЛ1ТБМО-220 УХЛ1
Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Место пломбировки
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
1894, 1898, 1617,
1497, 1947, 1912
1974, 1979, 1990,
1984, 1642, 1612,
1618, 1404, 1391,
1630, 1632, 1648,
1637, 1649, 1633,
1978, 1846, 1847,
1980, 1993, 1615,
1848, 1834, 1811,
1836, 1801, 1795,
337, 993, 984,
969, 1631, 1636,
1640
0,2S
0,2S
Таблица 1.1 – Метрологические характеристики
Наименование характеристики
Модификация трансформатораТБМО-110-УХЛ1
ТБМО-110-УХЛ1
Заводской номер
Значение
ТБМО-110-УХЛ1
1575, 1288, 1573,
1574, 1576, 1568,
1135, 1176, 1198,
1129, 1189, 1215,
1462, 1452, 1456,
2876, 2877, 2880,
1116, 1197, 1118,
1166, 1136, 1185,
1180, 1184, 1173,
1199, 1196, 1168,
1182, 1132, 1131,
1200, 1164, 1128,
1641, 1567, 1577,
1570, 1626, 1643
110
400
1
110
300
1
0,2S
Номинальное напряжение, кВ110
Номинальный первичный ток I
1ном
, А600
Номинальный вторичный ток I
2ном
, А 1
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А 2
Номинальная частота f
ном
, Гц 50
2
50
2
50
0,2S0,2S
Таблица 1.2 -– Метрологические характеристики
Наименование характеристикиЗначение
Модификация трансформатораТБМО-110-УХЛ1ТБМО-110-УХЛ1
1346, 1411, 1366, 1403, 2069, 2093, 1073, 1069, 1055,
1410, 1412, 1582, 1358, 1075, 1060, 1065, 1812, 1814,
1401, 1400, 560, 1603,2068, 1058, 1057, 1066, 1063,
1523, 1594, 1587, 1578, 970, 958, 2067, 2061, 2041,
1529, 1604, 1597, 1609, 1043, 2043, 2046, 968, 971,
Заводской номер1424, 608, 565, 465, 455, 1359, 1046, 1074, 1068, 1072,
422, 1413, 1418, 1474,1061, 1071, 2042, 2049, 967,
677, 643, 774, 2014, 2001, 957, 959, 960, 963, 961, 1220,
2010, 635, 1539, 1524, 1222, 1140, 1210, 1221, 1216,
2023, 1533, 1532, 1406, 1056, 1067, 1070, 1274, 1223,
15281059
Номинальное напряжение, кВ110 110
Номинальный первичный ток I
1ном
, А200 150
Номинальный вторичный ток I
2ном
, А 1 1
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А22
Номинальная частота f
ном
, Гц 50 50
3
Заводской номер
0,2S
Таблица 1.3 – Метрологические характеристики
Наименование характеристики Значение
Модификация трансформатора ТБМО-110-УХЛ1
1860, 2051, 2066, 1933, 1934, 1856, 2034, 2040, 1694,
1710, 1752, 1749, 1705, 1673, 1704, 1707, 1687, 1672,
1866, 2017, 2038, 2028, 1877, 1240, 1243, 1281, 1234,
1235, 1279, 2057, 2039, 1821, 1879, 1891, 397, 387, 385,
368, 384, 1280, 513, 511, 378, 394, 371, 375, 386, 380,
1959, 1967, 1954, 1238, 1244, 947, 948, 489, 500, 1888,
1863, 1771, 1935, 1882, 1930, 1966, 2037, 1867, 509,
1241, 1236, 1854, 1832, 1727, 1706, 1690, 1773, 1748,
1828, 1751, 1824, 1872, 1859, 1855, 1861, 1857, 1853,
1816, 1822, 1827, 1819, 1826, 1772, 1835, 1825
Номинальное напряжение, кВ110
Номинальный первичный ток I
1ном
, А100
Номинальный вторичный ток I
2ном
, А 1
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А 2
Номинальная частота f
ном
, Гц 50
0,2S0,2S
Таблица 1.4 – Метрологические характеристики
Наименование характеристикиЗначение
Модификация трансформатораТБМО-110-УХЛ1ТБМО-110-УХЛ1
1112, 1316, 1275, 1114,
1110, 1109, 1108, 1273,1428, 1429, 1438, 1433,
Заводской номер1282, 1560, 1565, 1569,1426, 1435, 1437, 1443,
1272, 1291, 1211, 1111,1467, 1431, 1442, 1440
1101, 1113
Номинальное напряжение, кВ110110
Номинальный первичный ток I
1ном
, А 75 50
Номинальный вторичный ток I
2ном
, А 1 1
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А 2 2
Номинальная частота f
ном
, Гц 50 50
Заводской номер
0,2S
Таблица 1.5 – Метрологические характеристики
Наименование характеристики Значение
Модификация трансформатора ТБМО-220 УХЛ1
556, 553, 595, 560, 597, 562, 588, 557, 552, 603, 594, 593,
602, 599, 600, 601, 542, 596, 591, 589, 544, 590, 604
Номинальное напряжение, кВ220
Номинальный первичный ток I
1ном
, А100
Номинальный вторичный ток I
2ном
, А 1
Класс точности вторичных обмоток для
измерений и учета
Номинальная вторичная нагрузка, В∙А 2
Номинальная частота f
ном
, Гц 50
4
от -60 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор тока
Трансформатор тока
Паспорт
Паспорт
Обозначение
ТБМО-110-УХЛ1
ТБМО-220 УХЛ1
ТБМО-110-УХЛ1
ТБМО-220 УХЛ1
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика
поверки».
Основные средства поверки:
– трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный
номер в Федеральном информационном фонде 27007-04);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТБМО-110-УХЛ1, ТБМО-220 УХЛ1
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод «Энергия»
(ОАО «РЭТЗ «Энергия»)
ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Факс: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
5
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации
