Номер госреестра:
79466-20
Наименование СИ:
Трансформаторы тока
Обозначение типа:
WD, 2WD
Производитель:
HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 20
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» ноября 2020 г. № 1789
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока WD, 2WD
Назначение средства измерений
Трансформаторы тока WD, 2WD (далее – трансформаторы) предназначены для передачи
сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты
и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее – ЭДС)
переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в
магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току.
Трансформаторы являются однофазными или двухфазными трансформаторами опорного
типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье
выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на верхнем торце трансформаторов,
подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для
каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой
крышкой для предотвращения несанкционированного доступа.
Трансформаторы выпускаются в модификациях: WD-122WR, 2WD-122R, 2WD-122WR,
2WD-123WR, 2WD-241WR, 2WD-241R, WD-241WR. Модификации отличаются габаритными
размерами и массой.
Структура обозначения трансформаторов:
Наличие обмоток для защиты
Конструктивные особенности:
W – наличие выступов для установки;
Отсутствие символа – отсутствие выступов для установки
Обозначение в зависимости от габаритных размеров;
выбирается из ряда: 122; 123; 241
Обозначение типа трансформатора тока
Отсутствие символа – наличие одного сердечника;
2 – наличие двух сердечников.
XWD - XXX W R
2
Общийвидтрансформаторовсуказаниемместапломбированияот
несанкционированного доступа представлен на рисунках 1-3.
Программное обеспечение
отсутствует.

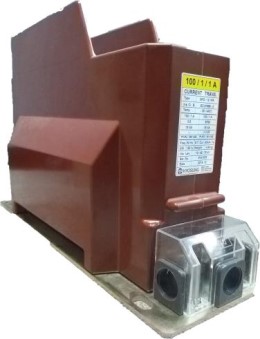

Рисунок 1 - Общий вид трансформаторов модификаций 2WD-123WR с указанием места
пломбирования от несанкционированного доступа

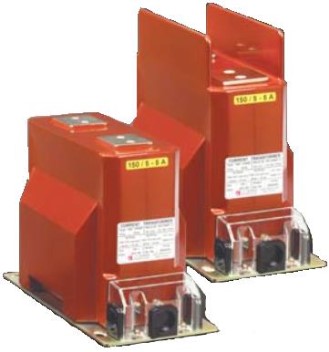

Рисунок 2 - Общий вид трансформаторов модификаций 2WD-241WR, 2WD-241R, WD-241WR с
указанием мест пломбирования от несанкционированного доступа

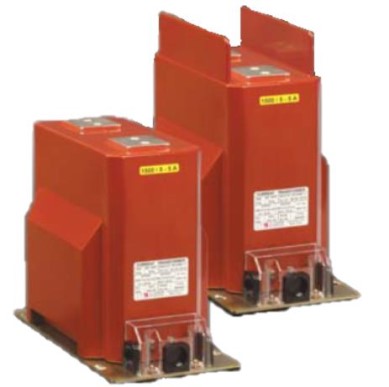

Рисунок 3 - Общий вид трансформаторов модификаций 2WD-122WR, 2WD-122R, WD-122WR с
указанием места пломбирования от несанкционированного доступа
Место
пломбирования
Места
пломбирования
Места
пломбирования
3
Метрологические и технические характеристики
11,86
20
Таблица 1 – Метрологические характеристики трансформаторов
Наименование характеристики
WD-122WR
WD-241R
2WD-241WR;
2WD-241R; WD-241WR
6; 15
7,2; 17,5
Значение для модификаций
2WD-123WR;
2WD-122WR; 2WD-122R
10; 20
12; 24
от 5 до 4000
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальный первичный ток, А
Номинальный вторичный ток, А
1; 5
15; 305; 10; 15; 3015; 3015; 30
0,50,5; 1-0,5; 1
5Р; 10P5Р5Р; 10P5Р
Номинальнаявторичнаянагрузка S
2ном
с
индуктивно-активным коэффициентом
мощности cos φ
2
=0,8, В·А
Классыточностивторичныхобмотокдля
измерений по ГОСТ 7746-2015
Классы точности вторичных обмотокдля
защиты по ГОСТ 7746-2015
Номинальная частота переменного тока, Гц
50; 60
Номинальный коэффициент безопасности K
Бном
вторичных обмоток для измерений, не более
НоминальнаяпредельнаякратностьK
ном
вторичных обмоток для защиты
345×178×340
345×178×280
Таблица 2 – Основные технические характеристики трансформаторов
Значение для модификаций
Наименование характеристики
WD-122WR2WD-122WR
2WD-122R2WD-123WR
2WD-241WR;
WD-241WR
2WD-241R
WD-241R
Габаритные размеры
335×148×221455×148×276
45
40
22
24
от -25 до +40
(длина×ширина×высота), мм, не более
355×148×280335×148×276
Масса, кг, не более
24 22
Рабочие условия измерений:
- температура окружающей среды,
С
Средняя наработка на отказ, ч
Средний срок службы, лет
159600
15
4
Знак утверждения типа
наносится методом трафаретной печати на табличку с техническими данными трансформаторов
и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 3 – Комплектность трансформаторов
Наименование
Трансформатор тока WD, 2WD
Паспорт
Количество
1 шт.
1 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в
Федеральном информационном фонде 39854-08);
-приборэлектроизмерительныйэталонныймногофункциональный
«Энергомонитор – 3.1КМ» (регистрационный номер в Федеральном информационном фонде
52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном
фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока WD, 2WD
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ8.217-2003Государственнаясистемаобеспеченияединстваизмерений.
Трансформаторы тока. Методика поверки
Техническая документация изготовителя
Изготовитель
HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея
Адрес: 244, Gongdan-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, Республика Корея
Телефон: + 82-55-268-9420
Факс: + 82-55-268-9420
E-mail: mypoiy@hyosung.com
Web-сайт: www.hyosungheavyindustries.com
Заявитель
Общество с ограниченной ответственностью «Нико Интернэшнл Групп»
(ООО «Нико Интернэшнл Групп»)
ИНН 7722358461
Адрес: 111020, г. Москва, ул. Синичкина 2-я, д. 9А, стр. 4, пом. ӏ комн. 4 офис A9C
Телефон: +7 (499) 519-00-09
E-mail: niko.group@bk.ru
5
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Готовы поверить данное средство измерений.
