Номер госреестра:

79465-20

Наименование СИ:

Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785

Обозначение типа:

Производитель:

Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), г. Королев, Московской обл.

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

001

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение № 19

к перечню типов средств

измерений, прилагаемому

к приказу Федерального агентства

по техническому регулированию

и метрологии

от «2» ноября 2020 г. № 1789

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная для испытаний

ВГТД стенда НО1785

Назначение средства измерений

Система автоматизированная информационно-измерительная для испытаний ВГТД

стенда НО1785 (далее - АИИС ВГТД-23) предназначена для измерений: давления; температу-

ры; расхода массового и объемного; виброускорения; частоты переменного тока; напряжения

постоянного тока; напряжения переменного тока; силы постоянного тока; силы переменного

тока, а также для отображения результатов измерений и их регистрации.

Описание средства измерений

Принцип действия АИИС ВГТД-23 основан на передаче измеряемых величин по кана-

лам связи в измерительные модули для цифрового преобразования и регистрации с последую-

щей передачей для отображения средствами вычислительной техники на автоматизированном

рабочем месте (АРМ).

Конструктивно АИИС ВГТД-23 состоит из: стойки приборной АИИС, шкафа кроссового

АИИС, АРМ АИИС, АРМ «Сервер», статива датчиков давления, комплекса измерения темпе-

ратур MIC-140, комплекта первичных измерительных преобразователей (ПП), комплекта кабе-

лей.

Функционально АИИС ВГТД-23 включает в себя две группы измерительных каналов

(ИК).

Первая группа представляет из себя ИК физических величин, состоящих из ПП, преобра-

зующих измеряемые параметры в электрические величины, функционально связанные с изме-

ряемыми физическими величинами, с последующим преобразованием, нормализацией и пере-

дачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного

MIC-036 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с по-

следующей передачей для отображения средствами вычислительной техники АРМ АИИС

ВГТД-23.

К данной группе относятся:

ИК давления барометрического абсолютного;

ИК давления избыточного и перепада давлений жидких и газообразных сред;

ИК температуры жидких и газообразных сред (с ПП терморезистивного типа);

ИК температуры газообразных сред (с ПП термоэлектрического типа);

ИК расхода жидкостей массового и объемного;

ИК виброускорения;

ИК частоты переменного тока;

ИК напряжения постоянного тока;

ИК напряжения переменного тока;

ИК силы постоянного тока;

ИК силы переменного тока.

Вторая группа представляет из себя ИК электрических величин, соответствующих зна-

чениям физических параметров, определяемых по градуировочным характеристикам ПП.

К данной группе относятся:

ИК напряжения постоянного тока, соответствующего значениям температуры газообраз-

ных сред в диапазоне преобразований ПП термоэлектрического типа ХА (К);

ИК частоты переменного тока, соответствующей значениям частоты вращения ротора;

ИК силы постоянного тока, соответствующей значению давления;

ИК частоты вращения, соответствующей значениям частоты вращения ротора.

Принцип действия ИК:

-давления барометрического абсолютного основан на передаче измерительного

сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода на АРМ АИИС

ВГТД-23 для отображения;

-давления избыточного и перепада давления жидких и газообразных сред основан

на передаче измерительного сигнала от преобразователей давлений и перепада давлений изме-

рительных АИР-10 в виде токового сигнала на модуль АЦП МС-114С в MIC для преобразова-

ния в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;

-температуры жидких и газообразных сред (с ПП терморезистивного типа) осно-

ван на передаче измерительного сигнала от термопреобразователей сопротивления ДТС214,

ТП-9201 в виде значения сопротивления на модуль АЦП МС-227R в MIC для преобразования в

цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;

-температуры газообразных сред (с ПП термоэлектрического типа) основан на пе-

редаче измерительного сигнала от термоэлектрических преобразователей ТП-2088 в виде

напряжения постоянного тока на комплекс измерения температур MIC-140 и далее, в виде циф-

рового кода на АРМ АИИС ВГТД-23 для отображения;

-расхода жидкостей массового и объемного основан на передаче измерительных

сигналов от счетчиков-расходомеров массовых MicroMotion и ЭМИС-МАСС 260 в виде цифро-

вого кода на АРМ АИИС ВГТД-23 для отображения;

-виброускорения основан на передаче измерительного сигнала от вибропреобразова-

телей АР2038 в виде напряжения переменного тока на модуль АЦП МС-201 в MIC для преобразо-

вания в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;

-частоты переменного тока, основан на передаче измерительного сигнала на мо-

дуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на

АРМ АИИС ВГТД-23 для отображения, а частоты переменного тока, соответствующей частоте

вращения ротора двигателя основан на передаче измерительного сигнала в виде частоты пере-

менного тока через нормализатор МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в

цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;

-напряжения постоянного тока основан на передаче измерительного сигнала на

модуль АЦП МС-227U в MIC для преобразования в цифровой код с последующей передачей на

АРМ АИИС ВГТД-23 для отображения;

-напряжения переменного тока основан на передаче измерительного сигнала от

преобразователей напряжения измерительного CV3-500 в виде сигнала напряжения на модуль

АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ

АИИС ВГТД-23 для отображения;

-силы постоянного тока основан на передаче измерительного сигнала от преобра-

зователей силы тока измерительных ПИТ-2000(1000)-У-Б40 и ПИТ-200-У-Б40 в виде измене-

ния напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последу-

ющей передачей на АРМ АИИС ВГТД-23 для отображения;

-силы переменного тока основан на передаче измерительного сигнала от преобра-

зователя силы тока измерительного ПИТ-200-У-Б40 в виде изменения напряжения на модуль

АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ

АИИС ВГТД-23 для отображения;

-напряжения постоянного тока, соответствующего значениям температуры газооб-

разных сред в диапазоне преобразований ПП термоэлектрического типа ХА (К) основан на пе-

редаче измерительного сигнала на комплекс измерения температур MIC-140 и далее, в виде

цифрового кода на АРМ АИИС ВГТД-23 для отображения;

- частоты переменного тока, соответствующей значениям частоты вращения ротора

основан на передаче измерительного сигнала в виде частоты переменного тока через нормали-

затор сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с

последующей передачей на АРМ АИИС ВГТД-23 для отображения;

-силы постоянного тока, соответствующей значениям давления типа основан на

передаче измерительного сигнала в виде токового сигнала на модуль АЦП МС-114С в MIC для

преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отоб-

ражения;

-частоты вращения, соответствующей частоте вращения ротора основан на преоб-

разовании частоты зубчатого ферромагнитного колеса, закрепленного на валу агрегата в элек-

трические импульсы, их передачей через нормализатор сигналов МЕ-401 на модуль АЦП МС-

451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС

ВГТД-23 для отображения.

По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по

ГОСТ 15150–69 с диапазоном рабочих температур от 10 до 30 ˚С, относительной влажностью

окружающего воздуха от 30 до 80 % при температуре 25 ˚С и атмосферным давлением от 84 до

106 кПа без предъявления требований по механическим воздействиям.

Защита от несанкционированного доступа к компонентам системы обеспечивается:

- запиранием ключом замка на дверях стоек приборных (рисунки 16, 17);

- запиранием ключом замка на дверях шкафа кроссового (рисунок 18);

- наклеиванием наклеек на двери шкафа кроссового и шкафов и стоек приборных (ком-

мутационных).

Общий вид составных частей средства измерений представлен на рисунках 1-15.

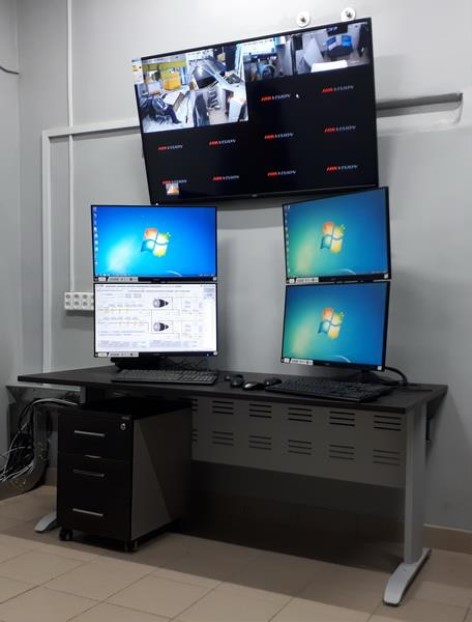

Рисунок 1 – Автоматизированные рабочие ме-

ста АИИС и Сервер. Вид внешний

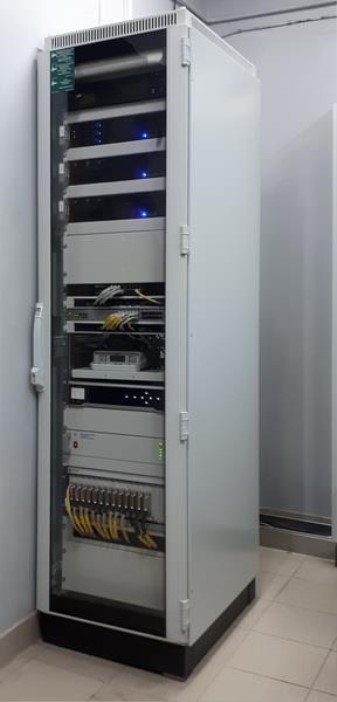

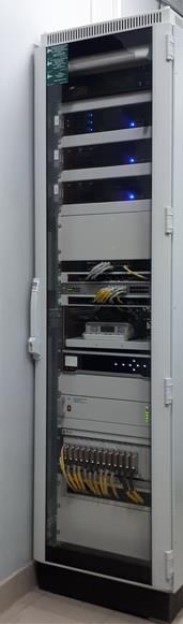

Рисунок 2 – Стойка приборная АИИС.

Вид внешний

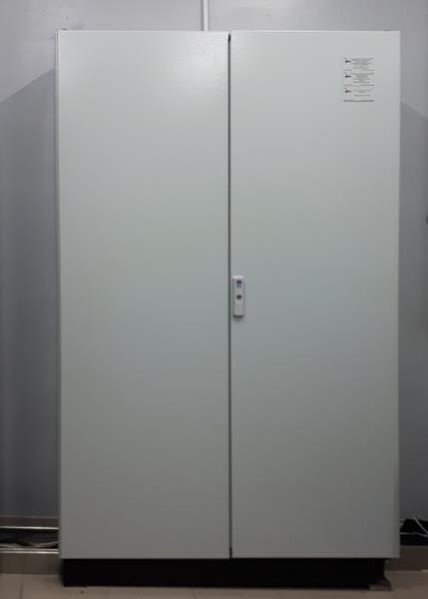

Рисунок 3 – Шкаф кроссовый АИИС. Вид

внешний

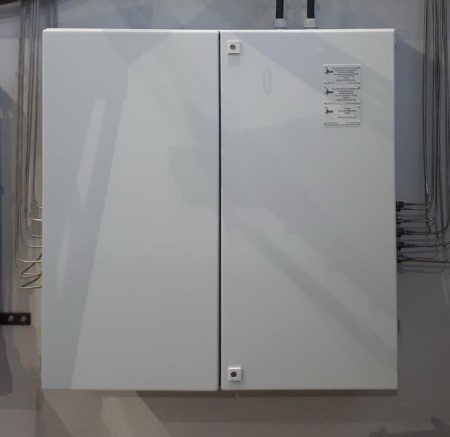

Рисунок 4 – Статив датчиков давления. Вид

внешний

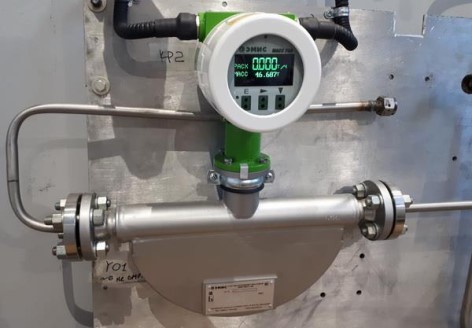

Рисунок 5 – Преобразователь расхода массовый

ЭМИС-МАСС 260. Вид внешний

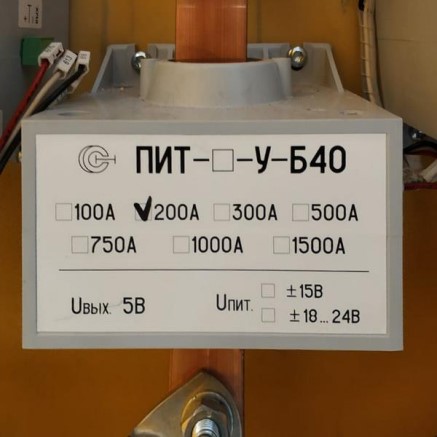

Рисунок 6 – Преобразователи тока ПИТ-

200-У-Б40. Вид внешний

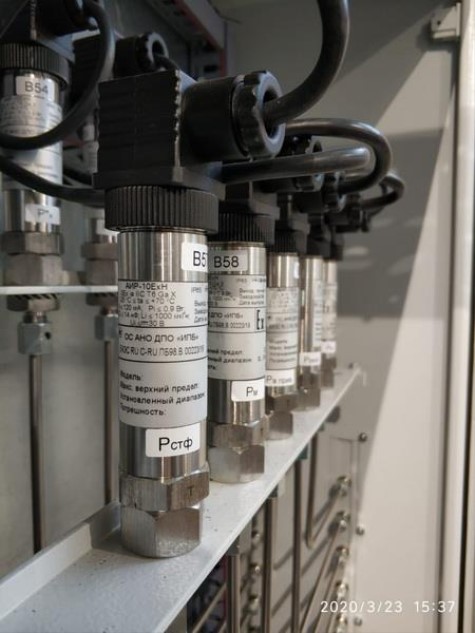

Рисунок 7 – Преобразователи давления избы-

точного АИР-10. Вид внешний

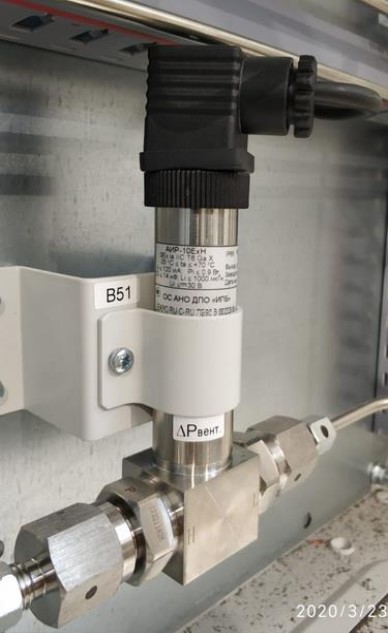

Рисунок 8 – Преобразователь перепада дав-

ления АИР-10. Вид внешний

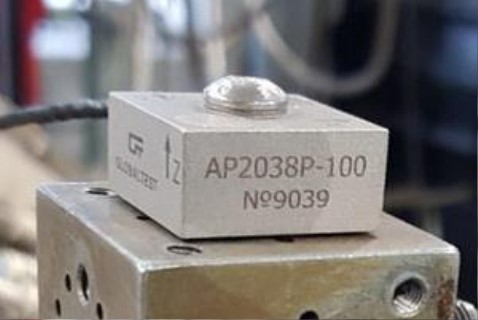

Рисунок 9 – Преобразователь виброускорения

АР2038Р. Вид внешний

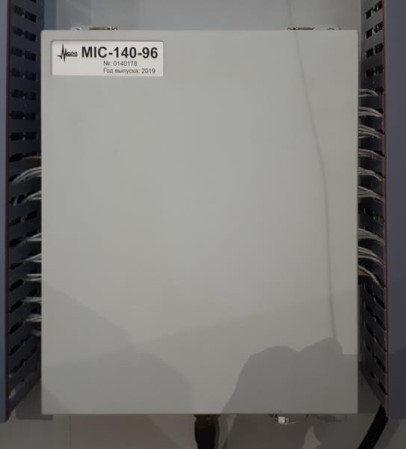

Рисунок 10 – Комплекс измерения темпера-

тур MIC-140. Вид внешний

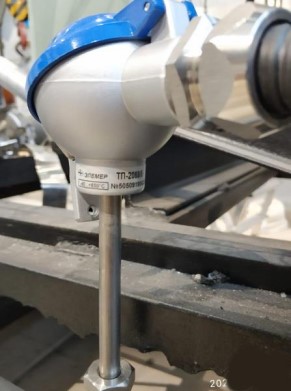

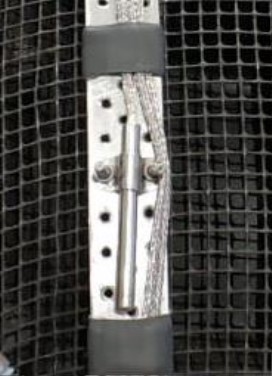

Рисунок 11 – Преобразователь термоэлектриче-

ский ТП-2088. Вид внешний

Рисунок 12 – Преобразователь терморези-

стивный ДТС214. Вид внешний

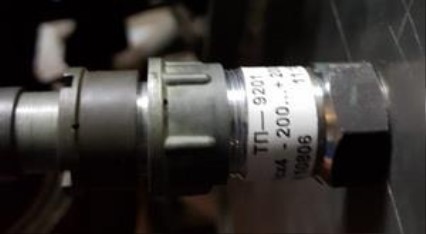

Рисунок 13 – Преобразователь терморезистив-

ный ТП-9201. Вид внешний

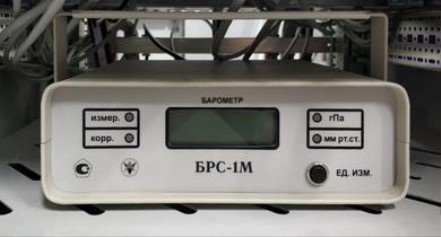

Рисунок 14 – Барометр рабочий сетевой

БРС-1М. Вид внешний

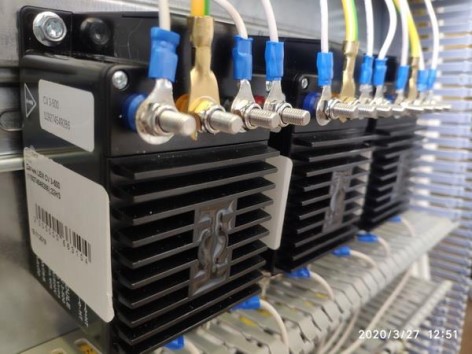

Рисунок 15 – Преобразователи напряжения

CV3-500. Вид внешний

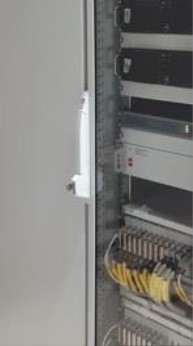

Рисунок 16 – Замок двери стойки приборной

АИИС. Вид внешний

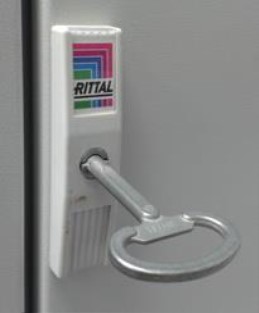

Рисунок 18 – Замок и ключ шкафа

кроссового. Вид внешний

Программное обеспечение

Включает общее и функциональное программное обеспечение (ПО).

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).

В состав функционального ПО (далее – ФПО) АИИС входит программа управления

комплексом MIC «Recorder».

Метрологически значимой частью ФПО является программный модуль scales.dll.

Идентификационные данные ФПО приведены в Таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1– Идентификационные данные ФПО

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления идентификатора ПО

Значение

scales.dll

1.0.0.8

24CBC163

CRC32

Метрологические и технические характеристики

Метрологические характеристики (МХ) ИК АИИС приведены в таблице 2.

±67,0

Значение

от 94,66 до 104,0

Таблица 2 – МХ ИК АИИС

Наименование характеристики (обозначение параметра)

ИК давления барометрического абсолютного

Диапазон измерений давления абсолютного, кПа

Пределы допускаемой абсолютной погрешности измерений давления

абсолютного, Па

Количество ИК (Рн(Bн))

Рисунок 17 – Места расположения знаков

утверждения типа и поверки и запирания стой-

ки приборной АИИС

Место запирания

Место нанесения знаков

утверждения типа

и поверки

±0,5

±1,0

Продолжение таблицы 2

ИК давления избыточного и перепада давлений жидких и газообразных сред

Диапазон измерений перепада давления, кПаот 0 до 24,5

Пределы допускаемой, приведенной к верхнему пределу (ВП) по-

грешности измерений перепадов давления, %

Количество ИК (∆Ротб, ∆Рпер)2

Диапазон измерений перепада давления, кПа от 0 до 34,3

Пределы допускаемой, приведенной (к ВП) погрешности измерений

перепадов давления, %

Количество ИК (∆Рвент)1

Диапазон измерений давления избыточного, кПа от 0 до 98,1

Пределы допускаемой, приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Рпзк)1

Диапазон измерений давления избыточного, кПа от 0 до 245,2

Пределы допускаемой, приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Рвен, Рред, Рв прив)3

Диапазон измерений давления избыточного, кПа от 0 до 392,3

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Р

вх

вент, Р

горло

вент, Р*к, Р

мс

пер)4

Диапазон измерений давления избыточного, кПа от 0 до 392,3

Пределы допускаемой приведенной к нормированному значению

(НЗ) (НЗ=245,2 кПа) погрешности измерений давления избыточного,±1,0

Количество ИК (Р

вх

топл(Ртв))1

Диапазон измерений давления избыточного, кПа от 0 до 392,3

Пределы допускаемой приведенной к НЗ (НЗ=245,2 кПа) погрешно-

сти измерений давления избыточного, %

Количество ИК (Р*отб, Р

мс

отб)2

Диапазон измерений давления избыточного, кПа от 0 до 784,5

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Ртп)1

Диапазон измерений давления избыточного, кПа от 0 до 980,7

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Ррез1… Ррез4)4

Диапазон измерений давления избыточного, кПа от 0 до 980,7

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Рстф)1

Диапазон измерений давления избыточного, кПа от 0 до 980,7

Пределы допускаемой приведенной к НЗ (НЗ=784,5 кПа) погрешно-

сти измерений давления избыточного, %

Количество ИК (Рм)1

Диапазон измерений давления избыточного, кПа от 0 до 1471,0

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Рт осн)1

±1,0

±0,5

±1,5

±0,5

±0,7

от 0 до 2451,7

от 0 до 3922,7

Продолжение таблицы 2

Диапазон измерений давления избыточного, кПа

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Рт

пуск)

Диапазон измерений давления избыточного, кПа

Пределы допускаемой приведенной (к ВП) погрешности измерений

давления избыточного, %

Количество ИК (Ртр)

ИК температуры жидких и газообразных сред

Диапазон измерений температуры, °С (К)

от -60 до +70

(от 213 до 343)

от -40 до +80

±1,5

от -40 до +150

±1,5

от 0 до 175

±1,5

от -50 до +200

от 0 до 300

±1,0

от 0 до 300

±1,0

от 50 до 200

от 65 до 260

Пределы допускаемой относительной погрешности измерений темпе-

ратуры, %

Количество ИК (tн1…tн6)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %

Количество ИК (t

вх

топл)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %

Количество ИК (tм)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %

Количество ИК (tм вых)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %

Количество ИК (t*м)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной к НЗ (НЗ=250 °С) погрешности

измерений температуры, %

Количество ИК (t*отб, t

мс

отб)

Диапазон измерений температуры, °С

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %

Количество ИК (t

мс

пер)

ИК расхода жидкостей массового и объемного

Диапазон измерений расхода массового, кг/ч

Пределы допускаемой относительной погрешности измерений расхо-

да массового, %

Количество ИК (Gтопл)

Диапазон измерений расхода объемного, л/ч

Пределы допускаемой относительной погрешности измерений расхо-

да объемного, %

Количество ИК (G

топл)

ИК виброускорения

Диапазон измерений виброускорения, в диапазоне частот от 653 до

713 Гц, g

от 0 до 20

±12

±1,5

±2,5

±1,5

±2,5

Продолжение таблицы 2

Пределы допускаемой, приведенной (к ВП) погрешности измерений

виброускорения, %

Количество ИК (g

…g

Диапазон измерений виброускорения, в диапазоне частот от 600 до от 0 до 20

713 Гц, g

Пределы допускаемой, приведенной (к НЗ=10 g) погрешности изме-

рений виброускорения, %

Количество ИК (g

, g

ИК частоты переменного тока

Диапазон измерений частоты переменного тока, Гцот 380 до 480

Пределы допускаемой приведенной (к ДИ) погрешности измерений

частоты, %

Количество ИК (f)1

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, Вот 0 до 36

Пределы допускаемой приведенной (к НЗ=30 В) погрешности изме-

рений напряжения постоянного тока, %

Количество ИК (Uгс)1

ИК напряжения переменного тока

Диапазон измерений напряжения переменного тока, Вот 0 до 250

Пределы допускаемой приведенной (к ВП) погрешности измерений

напряжения переменного тока, %

Количество ИК (Uгт

…Uгт

ИК силы постоянного тока

Диапазон измерений силы постоянного тока, Аот 0 до 200

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы постоянного тока, %

Количество ИК (Jгс2)1

Диапазон измерений силы постоянного тока, А от 0 до 800

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы постоянного тока, %

Количество ИК (Iгс2)1

Диапазон измерений силы постоянного тока, А от 0 до 1000

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы постоянного тока, %

Количество ИК (Jгс1)1

Диапазон измерений силы постоянного тока, А от 0 до 2000

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы постоянного тока, %

Количество ИК (Iгс1)1

ИК силы переменного тока

Диапазон измерений силы переменного тока, Аот 0 до 150

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы переменного тока, %

Количество ИК (Iгт

…Iгт

ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне

преобразований первичных измерительных преобразователей термоэлектрического

типа ХА (К)

Диапазон измерений напряжения постоянного тока, соответствую-

щий изменению температуры от 0 до 1000 °С, мВ

от 0 до 41,276

±0,2

от 0 до 45,119

±0,2

±0,15

±0,1

от 49,58 до 595,00

±0,15

Продолжение таблицы 2

Пределы допускаемой приведенной (к ВП) погрешности измерений

напряжения постоянного тока, %

Количество ИК (tрез

…tрез

Диапазон измерений напряжения постоянного тока, соответствую-

щий изменению температуры от 0 до 1100 °С, мВ

Пределы допускаемой приведенной (к ВП) погрешности измерений

напряжения постоянного тока, %

Количество ИК (t*т)1

Диапазон измерений напряжения постоянного тока, соответствую- от 0 до 33,275

щий изменению температуры от 0 до 800 °С, мВ

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %±0,2

Количество ИК (t*т

, t*т

) 2

Диапазон измерений напряжения постоянного тока, соответствую- от 0 до 52,410

щий изменению температуры от 0 до 1300 °С, мВ

Пределы допускаемой приведенной (к ВП) погрешности измерений

температуры, %±0,2

Количество ИК (t*г1…t*г30) 30

ИК частоты переменного тока, соответствующей значениям частоты вращения ротора

Диапазон измерений частоты переменного тока, соответствующий

изменению частоте вращения ротора в диапазоне от 3979 до 43775от 8,33 до 91,67

об/мин, Гц

Пределы допускаемой приведенной к нормированному значению

(НЗ=83,33 Гц) погрешности измерений частоты, %

Количество ИК (n1)1

ИК силы постоянного тока, соответствующей значениям давления

Диапазон измерений силы постоянного тока, мАот 4 до 20

Пределы допускаемой приведенной (к ВП) погрешности измерений

силы постоянного тока, %

Количество ИК (Iрез

…Iрез

ИК частоты вращения, соответствующей значениям частоты вращения ротора

Диапазон измерений частоты вращения, соответствующий значениям

частоты вращения ротора ГВ в диапазоне (10-120%):

- от 3850 до 46200 об/мин (для АИ-9);

- от 3675 до 44100 об/мин (для АИ-9В).

Пределы допускаемой приведенной к нормированному значению

(НЗ=495,83 Гц) погрешности измерений частоты, %

Количество ИК (n2)1

Таблица 3 – Основные технические характеристики

Наименование характеристикиЗначение

Параметры электрического питания:

- напряжение переменного тока, В230±23

- частота переменного тока, Гц 50±1

Потребляемая мощность, В·А, не более2000

Габаритные размеры составных частей средства измерений, мм, (высота×ширина×глубина),

не более:

- стойка приборная АИИС2165×603×803

- шкаф кроссовый АИИС 2000×1260×402

- автоматизированные рабочие место АИИС и Сервер800×1600×600

- статив датчиков давления1400×400×400

- комплекс измерения температур MIC-14 390×300×98

Продолжение таблицы 3

Масса составных частей, кг, не более:

- стойка приборная АИИС

- шкаф кроссовый АИИС

- автоматизированные рабочие места АИИС и Сервер

- статив датчиков давления

- комплекс измерения температур MIC-140

176

200

24,8

Условия эксплуатации:

- температура воздуха, °С

- относительная влажность воздуха при температуре +25 °С, %

- атмосферное давление, кПа

от +10 до+30

от 30 до 80

от84до106

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на верх-

ний левый угол стойки приборной в виде наклейки.

Комплектность средства измерений

Обозначение

Кол-во,

шт./экз.

МБДА.2432.0302.000

1 шт.

Таблица 4 – Комплектность средства измерений

Наименование

(номер в Федеральном информационном фонде по

обеспечению единства измерений)

Системаавтоматизированнаяинформационно-

измерительная для испытаний ВГТД стенда НО1785, в

том числе первичные и вторичные преобразователи:

- абсолютного давления, БРС-1М (16006-97);

- массового расхода, ЭМИС-МАСС 260 (42953-15);

- относительно давления, АИР10 (31654-09);

- температуры, ТП 9201 (48114-11);

- температуры, ТП-2088 (61084-15);

- температуры, ДТС214 (28354-10);

- виброускорения, АР-2038 (50840-12);

- силы тока, ПИТ-2000, ПИТ-1000, ПИТ-200 (74910-

19);

- напряжения, CV3-500 (57088-14);

-частоты вращения, DSD 2210.01 SHV (74434-19)

- комплекс измерения температур магистрально-

модульный MIC-140 (46517-11);

- комплекс измерительно-вычислительный MIC-036

(20859-09).

Программное обеспечение на CD-диске

Руководство по эксплуатации

Формуляр

Методика поверки

МБДА.2432.0302.000 РЭ

МБДА.2432.0302.000 ФО

МБДА.2432.0302.000 МП

1 шт.

1 экз.

Поверка

осуществляется по документу МБДА.2432.0302.000 МП «Государственная система обеспечения

единства измерений. Система автоматизированная информационно-измерительная для испыта-

ний ВГТД стенда НО1785. Методика поверки», утвержденному ФГУП «ВНИИМС»

26.06.2020 г.

Основные средства поверки:

- калибратор процессов, документирующий Fluke 753 (Регистрационный номер в Феде-

ральном информационном фонде по обеспечению единства измерений 49876-12).

- калибратор универсальный Н4-7 (Регистрационный номер в Федеральном информаци-

онном фонде по обеспечению единства измерений 22125-01).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и стойку приборную АИИС.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к системе, автоматизированной

информационно-измерительной для испытаний ВГТД стенда НО1785

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие

положения

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-

янного электрического напряжения и электродвижущей силы

ГОСТ Р 8.648-2015 ГСИ. Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений переменного электрического напря-

жения до 1000 В в диапазоне частот от 1·10

-2

до 2·10

Гц

ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений мас-

сового и объемного расхода (массы и объема) жидкости

ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная

схема для средств измерений разности давлений до 4



Па

Приказ Федерального агентства по техническому регулированию и метрологии от

31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств из-

мерений времени и частоты»

Приказ Федерального агентства по техническому регулированию и метрологии от

1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств

измерений силы постоянного электрического тока в диапазоне от 1·10

-16

до 100 А»

Приказ Федерального агентства по техническому регулированию и метрологии от 15

февраля 2016 г. № 146. «Об утверждении Государственной поверочной схемы для средств из-

мерений электрического сопротивления»

Приказ Федерального агентства по техническому регулированию и метрологии от 29

июня 2018 г. № 1339. «Об утверждении Государственной поверочной схемы для средств изме-

рений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 27 де-

кабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств изме-

рений виброперемещения, виброскорости, виброускорения и углового ускорения»

Изготовитель

Акционерное общество «Научно-производственный центр «МЕРА»(АО «НПЦ «МЕРА»)

ИНН 5018085734

Адрес: 141070, г. Королев Московской области, ул. Горького, д. 12, пом. VIII, ком. 3

Телефон: +7 (495) 783-71-59

Факс: +7 (495) 745-98-93

Web-сайт:

www.nppmera.ru

E-mail:

common@nppmera.ru,

info@nppmera.ru

Заявитель

Обществосограниченнойответственностью«Научно-внедренческийцентр

«НавгеоТест» (ООО «НВЦ «НавгеоТест»).

ИНН 5029102156.

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.

Телефон: +7 (495) 926-07-50, факс: +7 (495) 586-55-88.

Web-сайт: http:// www.navgeotest.ru.

E-mail: navgeotest@yandex.ru.

Испытательный центр

Федеральное государственное унитарное предприятие «ВНИИМС»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная 46

Телефон: +7 (495) 437-99-79

Факс: +7 (495) 437-56-66

Web-сайт:

www.vniims.ru

Е-mail:

office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 29.03.2018 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
48676-11	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ОАО "Каустик" (2-я очередь)	Нет данных	ЗАО "Центр промышленной автоматизации", пос.Ильинский	4 года	Перейти
30532-05	Система информационно-измерительная автоматизированная коммерческого учета электроэнергии - АИИС КУЭ "ПС 330 кВ Юго-Западная"	Нет данных	ООО "Энсис Технологии", г.Москва	4 года	Перейти
62809-15	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии подстанции 220/35/10 кВ "Пошехонье"	Нет данных	ООО "Средневолжская Инжиниринговая Компания" (СВИК), г.Самара	4 года	Перейти
19091-99	Система автоматизированная коммерческого учета электроэнергии АСКУЭ ОАО "Липецкэнерго"	Нет данных	ОАО "Липецкэнерго", г.Липецк	4 года	Перейти
59963-15	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ЗАО "Новокуйбышевская нефтехимическая компания"	Нет данных	ЗАО "Новокуйбышевская нефтехимическая компания", г.Новокуйбышевск	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСистема автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785 ГРСИ 79465-20

Заказать поверку
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785
ГРСИ 79465-20
