Смесители гармонические FS-Z60, FS-Z75, FS-Z90, FS-Z110, ГРСИ 79464-20
Номер госреестра:
79464-20
Наименование СИ:
Смесители гармонические
Обозначение типа:
FS-Z60, FS-Z75, FS-Z90, FS-Z110
Производитель:
"Rohde & Schwarz GmbH & Со. КG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 18
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «2» ноября 2020 г. № 1789
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Смесители гармонические FS-Z60, FS-Z75, FS-Z90, FS-Z110
Назначение средства измерений
Смесители гармонические FS-Z60, FS-Z75, FS-Z90, FS-Z110 (далее – смесители)
предназначены для измерений параметров спектра – частоты и мощности, в комплекте с
анализаторами спектра серий FSU/FSV/FSVR/FSUP/FSQ/FSW (далее – анализаторы спектра), а
также переноса спектра высокочастотных радиотехнических сигналов на промежуточную
частоту.
Описание средства измерений
Принцип действия смесителей основан на получении разностной промежуточной
частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина,
формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на
промежуточную частоту и подается на измерительный порт анализатора спектра и в нем
обрабатывается.
Конструктивно смесители состоят из моноблока продолговатой формы без органов
управления и дисплея. На передней панели корпуса смесителя расположен волноводный
соединитель (фланец), на задней панели – разъемы для подключения к анализатору спектра.
Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным
модулем и вспомогательными электронными устройствами.
Смесители гармонические выпускаются в следующих модификациях FS-Z60, FS-Z75,
FS-Z90, FS-Z110 отличающиеся друг от друга габаритными размерами корпусов, диапазоном
частот, сечением волновода, типом волноводного соединителя (фланца).
Требования к анализаторам спектра, с которыми могут применяться смесители:
− серия анализатора спектра из ряда FSU/FSV/FSVA/FSV3000/FSVA3000/FSW;
− опция подключения смесителей B21.
Общий вид смесителей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака утверждения типа представлена на рисунке 2.

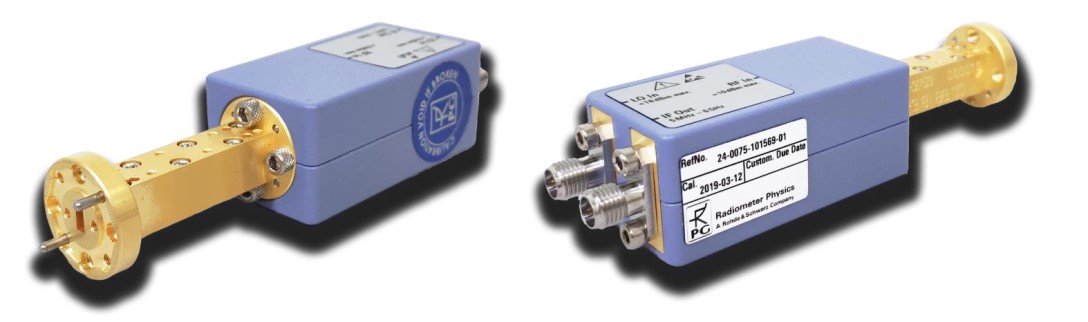

Рисунок 1 – Общий вид смесителей гармонических
2
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 40 до 60
от 50 до 75
от 60 до 90
от 75 до 110
от -100 до 0
от -100 до -5
от -100 до -6
-20
-24
-25
-30
±3,0
Таблица 1
–
Метрологические характеристики смесителей
Наименование характеристики
Диапазон частот на входе (RF In), ГГц:
− FS-Z60
− FS-Z75
− FS-Z90
− FS-Z110
Диапазон измерений мощности, дБ (1 мВт):
− FS-Z60
− FS-Z75
− FS-Z90, FS-Z110
Минимальное значение коэффициента преобразования, дБ:
− FS-Z60
− FS-Z75
− FS-Z90
− FS-Z110
Доверительные границы абсолютной погрешности значений ко-
эффициента преобразования при доверительной вероятности 0,95,
дБ
Пределы допускаемой относительной погрешности измерений
уровня мощности совместно с анализатором спектра, дБ
КСВН входа, не более
±4,5
1,6
Рисунок 2 – Схема пломбировки смесители гармонических от несанкционированного доступа,
обозначение места нанесения знака утверждения типа
Место нанесения пломбы
Место нанесения знака
утверждения типа
3
115
22
27
102
22
27
98
22
27
Значение
WR18
WR15
WR12
WR10
от 8,60 до 15,40
от 8,00 до 12,84
от 7,44 до 15,34
от 7,75 до 13,99
от 13 до 17
от 14 до 17
от 15,5 до 17
4
6
8
от 5 МГц до 2 ГГц
от 5 МГц до 6 ГГц
0,20
96
22
27
250
220
50
Таблица 2 – Основные технические характеристики
Наименование характеристики
Тип волноводного СВЧ входа:
− FS-Z60
− FS-Z75
− FS-Z90
− FS-Z110
Диапазон частот на входе гетеродина (LO In), ГГц:
− FS-Z60
− FS-Z75
− FS-Z90
− FS-Z110
Номинальное значение мощности на входе гетеродина (LO In), дБ
(1 мВт):
− FS-Z60
− FS-Z75, FS-Z90
− FS-Z110
Номер гармоники:
− FS-Z60
− FS-Z75, FS-Z90
− FS-Z110
Диапазон частот на выходе промежуточной частоты
(IF Out):
− FS-Z60
− FS-Z75, FS-Z90, FS-Z110
Масса, кг, не более
Габаритные размеры, мм, не более:
− FS-Z60
длина
ширина
высота
− FS-Z75
длина
ширина
высота
− FS-Z90
длина
ширина
высота
− FS-Z110
длина
ширина
высота
Габаритные размеры футляра для транспортировки, мм, не более:
− длина
− ширина
− высота
Рабочие условия применения:
− температура окружающего воздуха, °С
− относительная влажность окружающего воздуха, %, не более
− атмосферное давление, кПа
от +5 до +40
80
от 84,0 до 106,7
4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на боко-
вую сторону корпуса смесителя в виде голографической наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность смесителей
Обозначение
Количество
1 шт.
1 шт.
1 шт.
1 шт.
в электронном
виде на карте
памяти
1 шт.
Наименование
Смеситель гармонический
Отвертка шестигранная 3/32
Ключ шестигранный 3/32
Карта памяти USB
Методика поверки
Руководство по эксплуатации
Футляр для транспортировки
Паспорт
FS-Z60, или FS-Z75, или FS-Z90, или FS-Z110
118102
--
FS-Zхх-2019 МП
FS-Zхх РЭ
-
-
1 шт.
Поверка
осуществляется по документу FS-Zхх-2019 МП «Смесители гармонические FS-Z60, FS-Z75, FS-
Z90, FS-Z110. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 28 ноября 2019 года.
Основные средства поверки:
− анализатор электрических цепей векторный ZVA24, регистрационный номер в
Федеральном информационном фонде 37174-08;
− модули расширения частотного диапазона ZVA-Z75, ZVA-Z110, ZC75, ZC110
анализаторов электрических цепей векторных серий ZVA или ZNA, регистрационный номер в
Федеральном информационном фонде 75204-19;
− генератор сигналов E8257D, регистрационный номер в Федеральном информационном
фонде 74333-19;
− ваттметр поглощаемой мощности СВЧ NRP-110T, регистрационный номер в
Федеральном информационном фонде 69958-17;
− анализаторспектраFPC1000,регистрационныйномервФедеральном
информационном фонде 68365-17;
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых смесителей с требуемой точностью.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к смесителям
гармоническим FS-Z60, FS-Z75, FS-Z90, FS-Z110
Техническая документация фирмы-изготовителя
Изготовитель
«Rohde & Schwarz GmbH & Со. КG», Германия
Адрес: Muhldorfstrabe 15 D-81671 Munchen. Germany
Телефон: +49 89 41 29-0
Факс: +49 89 41 29 12 164
Web-сайт: www.rohde-schwarz.com
5
Заявитель
Общество с ограниченной ответственностью «РОДЕ и ШВАРЦ РУС»
(ООО «РОДЕ и ШВАРЦ РУС»)
ИНН 7710557825
Адрес: 117335, г. Москва, проспект Нахимовский, дом 58, комната 16, этаж 6
Телефон: +7 (495) 981-35-60
Факс: (495) 981-35-65
Web-сайт: www.rohde-schwarz.com/ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий
поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
