Расходомеры-счётчики жидкости и газа OP-V0-A, ГРСИ 79426-20
Номер госреестра:
79426-20
Наименование СИ:
Расходомеры-счётчики жидкости и газа
Обозначение типа:
OP-V0-A
Производитель:
Общество с ограниченной ответственностью Научно-Производственное предприятие "Импульс" (ООО НПП "Импульс"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.11.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 58
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «3» ноября 2020 г. № 1793
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счётчики жидкости и газа ОР-V
o
-А
Назначение средства измерений
Расходомеры-счётчики жидкости и газа OP-V
o
-A (далее – расходомеры-счётчики)
предназначены для измерений объёмного расхода (далее - расхода) и объёма жидкости и газа.
Описание средства измерений
Расходомеры-счётчики состоят из первичного преобразователя расхода (далее -
первичный преобразователь, преобразователь) и измерительного прибора.
Первичныйпреобразовательрасходаролико-лопастноготипанепосредственно
воспринимает расход измеряемой trial и преобразует его во вращение вала, на котором
закреплён излучатель из мягкой магнитной стати. Первичный преобразователь состоит из
измерительной части, помешенной в капсулу с крышкой. В крышку капсулы вворачивается
датчик Холла или индуктивный датчик.
С помощью этих датчиков, взаимодействующих с излучателем, закрепленным на роторе,
вращение вала преобразуется в импульсный электрический сигнал (частота от 0 до 3000 Гц,
скважность 2, амплитуда от 5 до 30 В, длительность фронтов не более 10 мкс). «Вес» импульса
кратен объёму рабочей камеры первичного преобразователя и указывается в паспорте расходомера.
Измерительный прибор преобразует этот сигнал в цифровой код, производит обработку
полученной информации и отображает результаты в физических единицах на цифровом
индикаторе.
Выпускаются три модификации расходомеров-счётчиков ОP-V
o
-Э1, ОP-V
o
-C1 и
OP−V
о
−T1, различающиеся пределами допускаемой основной относительной погрешности
измерений расхода и объёма рабочей среды.
ВкачествеизмерительногоприбораиспользуетсяМС-75микропроцессорный
двухканальный электронный прибор с цифровой индикацией измеряемых параметров,
имеющий интерфейс для передачи информации на устройства верхнего уровня. В соответствии с
заказом расходомеры-счётчики могут комплектоваться в качестве измерительных приборов:
–цифровыми измерительными многофункциональными приборами модели N30O,
регистрационный номер в Федеральном информационном фонде по обеспечению единства
измерений (далее – регистрационный номер) 60548-15;
–частотомерами-счётчикамиимпульсовмодульнымимоделиNI6612,
регистрационный номер 59749-15.
Технические и функциональные характеристики расходомеров-счётчиков отражаются в
буквенно-цифровом коде при заказе и в документации другой продукции, в которой они могут
быть применены, расшифровка буквенно-цифрового кода приведена в таблице 1:
ОР-Vo-A X
1
-X
2
-X
3
-X
3
Наименование характеристики
Vo
Объём рабочей камеры
Таблица 1 – Расшифровка буквенно-цифрового кода заказа счётчиков
Место в обозначении
кода
1
2
Значение
характеристики
3
2 – 2 см
3
40 – 40 см
3
2
А
Модификация
Х
1
Рабочая среда
Х
2
Максимальное рабочее давление
Х
4
Комплектация вторичным электронным
прибором
100 – 100 см
3
400 – 400 см
3
1000 – 1000 см
3
Продолжение таблицы 1
1
2
Х
3
Цена импульса выходного сигнала
3
Э1
С1
Т1
Ж – жидкость
Г – газ
0,6 – 0,6 МПа
1,0 – 1,0 МПа
1,6 – 1,6 МПа
50 – 50 МПа
от 0,02 до 1000 мл/имп
0 – нет
1 – МС-75
2 – N30O
3 – NI 6612
Пример обозначения при заказе:
«Расходомеры-счётчики жидкостии газаОР-40-С1-Ж-1,0-10-1, КУНИ.407279.002ТУ»
(Расходомер-счётчик жидкостии газа ОР с объёмом рабочей камеры 40 см
3
,модификации С1,
измеряемая среда – жидкость, максимальное рабочее давление измеряемой среды – 1,0 МПа, цена
импульса выходного сигнала расходомера – 10 миллилитров на импульс, укомплектован вторичным
электроннымприбором МС-75 по КУНИ.407
х 1 -5.
доступа в местах, указанных на
Обший вид расходомеров-счётчиков п
Для зашиты расходомера от неса
рисунках6 и7, размешаютпломбы.

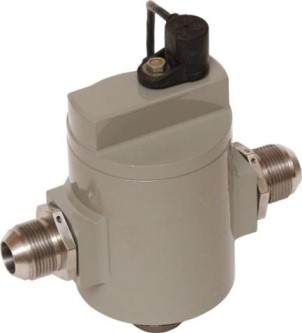

Рисунок 1 – Фотография общего вида первичного преобразователя расхода
ОР-2-С1, ОР-2-Т1, DN 6
Рисунок 2 – Фотография общего вида первичного преобразователя расхода
ОР-40-С1, ОР-40-Т1, DN 20
3

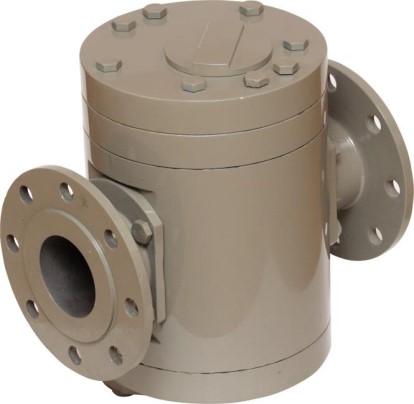

Рисунок 3 – Фотография общего вида первичного преобразователя расхода
ОР-1000-С1 и ОР-1000-Т1, DN 100

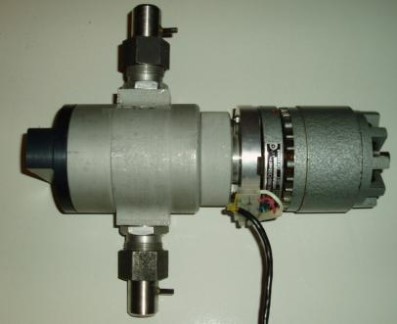

Рисунок 4 – Фотография общего вида
первичного преобразователя расхода
ОР-40-Э1, DN 20
Рисунок 7 – Места пломбировки
первичных преобразователей
ОР-400\1000-Э1, Т1

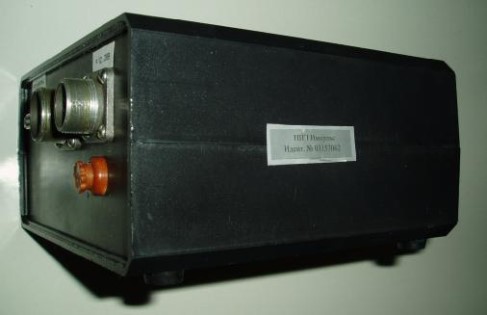

Рисунок 5 – Место пломбировки
электронного прибора MC-75
Рисунок 6 – Места пломбировки
первичных преобразователей
ОР-2\40\100-Э1, Т1
4
Программное обеспечение
Измерительные приборы МС-75, входящие в состав расходомеров-счётчиков, имеют
встроенное программное обеспечение (далее – ПО), устанавливаемое в энергонезависимую
память при выпуске из производства.
Нормирование метрологических характеристик расходомеров-счётчиков проведено с
учетом влияния ПО МС-75.
Специальные средства защиты от преднамеренных изменений не используются.
Уровень защиты ПО «MS-75» и измерительной информации от преднамеренных и
непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 – Идентификационные данные ПО МС-75
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер), не ниже
Цифровой идентификатор ПО
Значение
MS-75
1.00
-
Метрологические и технические характеристики
в соответствии с таблицами 3 и 4.
Значения характеристик
Таблица 3 – Метрологические характеристики
Наименования
характеристик
234
56
240100
4001000
0,20,41,0
4,010,0
0,160,20,5
0,51,05,0
1,02,0 10,0
2,0 5,0
20,0 30,0
30,0 40,0
-8,38,9
9,510,0
10100300
8003000
1
Объем измерительной
камеры, Vo, см
3
Наименьший объём рабочей
среды, измеряемый
расходомером, дм³
Минимальный расход
газа,
q
m
in
,
дм³/мин
- модификация OP-Vo-Э1
- модификация OP-Vo-С1
- модификация OP-Vo-Т1
Переходный расход газа,
q
t
,
дм³/мин
- модификация OP-Vo-Э1
Максимальный расход
газа,
q
m
ax
, дм³/мин
Пределы допускаемой
основной относительной
погрешности измерений
расхода и объёма газа
модификации
OP-Vo-Э1, %:
- при расходе газа от
q
m
in
до
q
t
включительно
-±1,0±1,0
±1,0±1,0
- при расходе газа свыше
q
t
до
q
m
ax
включительно
-±0,5±0,5
±0,5±0,5
5
от 0,1 до 2000
Диапазон температуры
рабочей среды, ºС
от минус 40 до плюс 90
±0,066
3456
- - - -
±1,0 ±1,0 ±1,0 ±1,0
±1,5 ±1,5 ±1,5 ±1,5
0,121,253,04,5
0,6 3,06,09,0
4,0 6,08,0 10,0
Продолжение таблицы 3
12
Пределы допускаемой
основной относительной
погрешности измерений
расхода и объёма газа, %:
- модификация OP-Vo-Э1±1,0
- модификация OP-Vo-С1±1,0
- модификация OP-Vo-Т1±1,5
Нижний предел измерений
расхода жидкости,
g
m
in
, дм³/мин
- модификация OP-Vo-Э10,06
- модификация OP-Vo-С1 0,3
- модификация OP-Vo-Т1 2,0
Верхний предел измерений
расхода жидкости,
10
g
m
a
x
, дм³/мин
1003008003000
±0,1±0,1±0,1±0,1
±0,2±0,2±0,2±0,2
±0,5±0,5±0,5±0,5
Пределы допускаемой
основной относительной
погрешности измерений
расхода и объёма
жидкости, %:
- модификация OP-Vo-Э1±0,1
- модификация OP-Vo-С1 ±0,25
- модификация OP-Vo-Т1±0,5
Диапазон кинематической
вязкости измеряемой
жидкости, сСт
Пределы допускаемой
дополнительной
погрешности от изменения
температуры измеряемой
среды, %/10 ºС.
Рабочее давление P
раб
, МПа:
- исполнение обычное1,61,61,00,60,6
- исполнение специальное 50,0 50,0 - - -
Значения характеристик
Таблица 4 – Технические характеристики
Наименования
характеристик
234
56
62025
50100
1
Диаметр условного прохода
преобразователя расхода, мм
Цена импульса выходного
сигнала расходомера,
миллилитров на импульс,
max/min
2/0,0240/0,04100/1
400/41000/10
6
от 5 до 24
0,3
Диапазон температуры
окружающего воздуха, ºС
от -40 до +80
80
Атмосферное давление, кПа
от 84 до 106,7
90 х 180 х 155
0,450
55 000
18 000
Продолжение таблицы 4
123456
Габаритные размеры
180 х 78 х 117 300 х 92 х 152 410х 125х 177 520х180х215 675х225х260
120 х 78 х 117 175 х 92 х 152 213х 125х 177 270х180х215 375х225х260
120 х 78 х 117 175 х 92 х 152 213х 125х 177 270х180х215 375х225х260
первичного преобразователя
расхода, мм, не более
- модификация ОР-Vо-Э1
- модификация ОР-Vо-С1
- модификация ОР-Vо-Т1
Масса первичного
преобразователя, кг,
не более:
5,5213245
3,0101524
3,0101524
100
1000
1500
100
2000
2500
- модификация ОР-Vо-Э11,2
- модификация ОР-Vо-С10,6
- модификация ОР-Vо-Т10,6
Потеря давления при
максимальном расходе
газа, Па, не более:
- модификация ОР-Vо-Э1
- модификация ОР-Vо-С1
- модификация ОР-Vо-Т1
Потеря давления при
максимальном расходе
жидкости, Па, не более:
- модификация ОР-Vо-Э1
- модификация ОР-Vо-С1
- модификация ОР-Vо-Т1
Напряжение электропитания
постоянного тока, B
Потребляемая мощность, Вт,
не более
Относительная влажность
воздуха при температуре
35 ºС, %, не более
Габаритные размеры
измерительного прибора
MC−75, мм, не более
Масса измерительного
прибора MC-75, кг,
не более
Средняя наработка на
отказ, ч:
- для модификаций
OP-Vo-С1, OP-Vo-Т1
- для модификации
OP-Vo-Э1
7
15
10
IP68
обыкновенное
3456
Продолжение таблицы 4
12
Средний срок службы, лет
- для модификаций
OP-Vo-С1, OP-Vo-Т1
- для модификации
OP-Vo-Э1
Степень защиты корпуса
первичного преобразователя
расхода по ГОСТ 14254-
2015
Исполнение измерительного
прибора МС-75 по
защищённости от
воздействия окружающей
среды по
ГОСТ Р 52931−2008
Знак утверждения типа
наносится типографским способом в центре титульного листа руководства по эксплуатации и
паспорта, а также на лицевую панель вторичного прибора (счётного устройства) и корпус
первичного преобразователя расхода методом наклейки.
Комплектность средства измерений
в соответствии с таблицей 5.
Паспорт
1 экз.
-
1 компл.
Таблица 5 – Комплектность расходомеров
Наименование
Расходомер-счётчик жидкости и газа
Руководство по эксплуатации
Количество
1 шт.
1 экз.
Обозначение
ОР-Vo-A*
КУНИ.407279.001РЭ
КУНИ.407279.001ПС*
КУНИ.407279.002ПС*
КУНИ.407279.003ПС*
КУНИ.407279.002МП**
1 экз.
Методика поверки
Комплект монтажных частей и
принадлежностей*
____________
* Модификация расходомера, его комплектация, паспорт и наличие комплекта
монтажных частей и принадлежностей определяется договором на поставку.
** По заказу
Поверка
осуществляется по документу КУНИ.407279.002МП «ГСИ. Расходомеры-счётчики жидкости и
газа ОР-Vo-A. Методика поверки», утверждённому ЗАО КИП «МЦЭ» 30.04.2020.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГПС (часть 1 или часть 2), утверждённой приказом
Росстандарта от 07.02.2018 № 256:
− с доверительными границами суммарной погрешности единиц массового и
объёмного расходов жидкости не более ± 0,06 % при поверке расходомеров-
счётчиков жидкости модификации ОР−Vo−Э1 и ОР-Vo-С1 с пределами
допускаемой основной относительной погрешности измерений расхода и
объёма жидкости ±0,1 % и ±0,2 %;
8
− с доверительными границами суммарной погрешности единиц массового и
объёмного расходов жидкости не превышающими 1/3 пределов допускаемой
основной относительной погрешности измерений расхода и объёма жидкости
поверяемых расходомеров-счётчиков жидкости при поверке расходомеров-
счётчиков жидкости модификации ОР−Vo−Т1;
- рабочий эталон 1-го разряда по ГПС, утверждённой приказом Росстандарта от 29.12.2018
№ 2825 с доверительными границами суммарной погрешности единиц массового и объёмного
расходов газа не превышающими 1/2,5 пределов допускаемой основной относительной
погрешности измерений расхода и объёма газа поверяемых расходомеров-счётчиков газа.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых расходомеров-счётчиков жидкости и газа с
требуемой точностью.
Знак поверки наносится на корпус расходомера-счётчика или в бланк свидетельства о
поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-
счётчикам жидкости и газа OP-Vo-A
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и
вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной
поверочной схемы для средств измерений объёмного и массового расходов газа
КУНИ.407279.002ТУ Расходомеры-счётчики жидкости и газа ОР–Vo–A. Технические
условия
предприятие
Изготовитель
Общество с ограниченной ответственностью Научно-Производственным
«Импульс» (ООО НПП «Импульс»)
ИНН 7714435708
Адрес: 125167, г. Москва, 4-я ул. 8 Марта, дом 3, стр. 1
E-mail: meter@nppimpuls.ru, send085@mail.ru
предприятие
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговое
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон: (495) 491-78-12; (495) 491-86-55
E-mail: sittek@mail.ru, mce-info@mail.ru
Web-сайт: www.kip-mce.ru
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14978-95 | Устройства тензометрические для измерений давления жидкости и газа в танках | УТД-16 | ООО "Тензо-Измеритель", г.Москва | 1 год | Перейти |
| 74681-19 | Расходомеры с интегратором акустические | ЭХО-Р-03 | ООО ПНП "Сигнур", г.Москва | 4 года | Перейти |
| 46589-11 | Счетчики воды крыльчатые мокроходные | Росич ВКМ | ООО "ПК "Прибор", г.Калуга | 6 лет | Перейти |
| 27006-04 | Установка для поверки бытовых счетчиков газа | П10-1.01 | ООО "Промышленная экология", г.Казань | 2 года | Перейти |
| 14488-03 | Счетчики газа мембранные | BK и BK 2,5Т (G1,6; G2,5; G4) | Фирма "Premagas s.r.o.", Словакия | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
