Резервуары стальные горизонтальные цилиндрические РГС-20, ГРСИ 79418-20
Номер госреестра:
79418-20
Наименование СИ:
Резервуары стальные горизонтальные цилиндрические
Обозначение типа:
РГС-20
Производитель:
Закрытое акционерное общество "Пензаспецавтомаш" (ЗАО "Пензаспецавтомаш"), г. Пенза
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
1115, 1083, 1084, 1193, 1194, 1197
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 50
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «3» ноября 2020 г. № 1793
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные горизонтальные цилиндрические РГС-20
Назначение средства измерений
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для
измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание средства измерений
Принципдействиярезервуаровстальныхгоризонтальныхцилиндрических
РГС-20основан назаполненииих нефтепродуктомдоопределенногоуровня,
соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой
горизонтально расположенный цилиндрический стальной сосуд со сферическими днищами,
состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуары стальные горизонтальные цилиндрические РГС-20 расположены внутри
металлического контейнера наземного расположения.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары РГС-20 с заводскими номерами 1115, 1083, 1084, 1193, 1194, 1197
расположены на объектах ООО «Транснефть-Дальний Восток», адреса расположения
резервуаров указаны в таблице 1.
Место расположения резервуаров
Таблица 1 – Место расположения резервуаров.
Заводские номера
резервуаров
1115, 1083, 1084
1193, 1194, 1197
676150, Амурская область, Магдагачинский район, с. Тыгда, 11 км на юг
от с. Тыгда, НПС № 23 РНУ «Белогорск» ООО «Транснефть-Дальний
Восток»
679150,Еврейскаяавтономнаяобласть,Смидовичскийрайон,
п. Смидович, 9,5 км на юго-запад от п. Смидовичи, НПС № 32 РНУ
«Белогорск» ООО «Транснефть-Дальний Восток»
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен
на рисунках 1, 2.
2

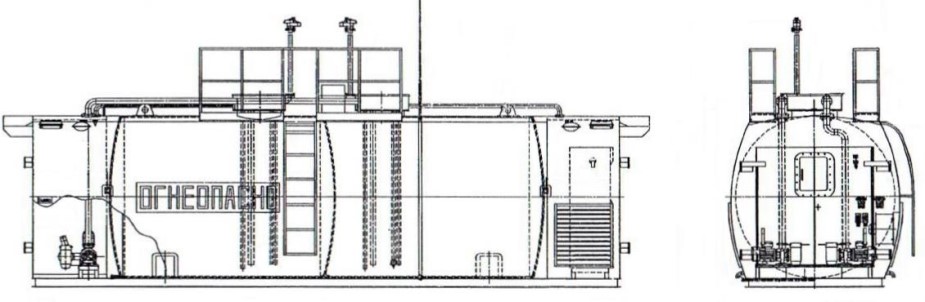

Рисунок 1 – Trial вид эскиза резервуаров РГС-20

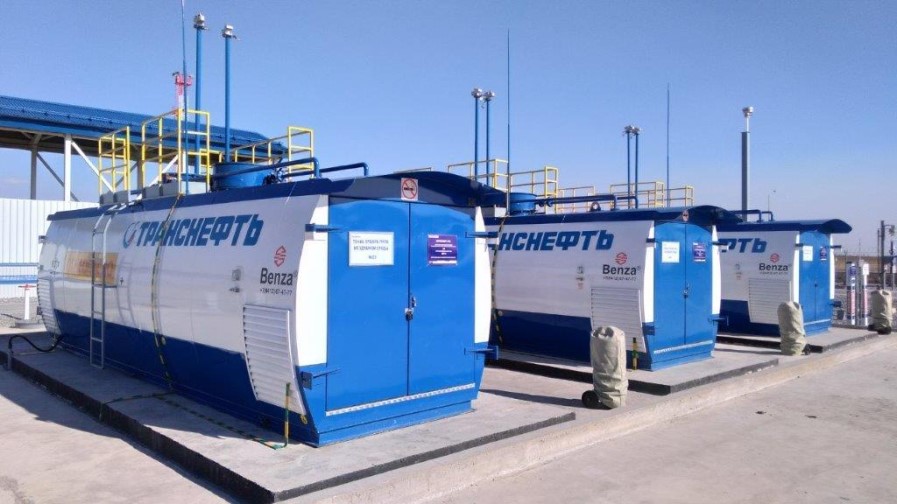

Рисунок 2 – Общий вид резервуаров РГС-20
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не
предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Наименование характеристики
±0,25
Таблица 2 – Метрологические характеристики
Значение
Номера секций
1 2
10 10
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (объёмный trial), %
3
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
Температура окружающего воздуха,
о
С
Атмосферное давление, кПа
Средний срок службы, лет, не менее
от -50 до +50
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность средства измерений.
Таблица 4 – Комплектность средства измерений
Наименование
Резервуар стальной горизонтальный цилиндрический
Паспорт
Градуировочная таблица
Обозначение
РГС-20
--
Количество
6 шт.
6 экз.
12 экз.
Поверка
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные
цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г, с верхним
пределом измерений 30 м (регистрационный номер 29631-05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений
50 м (регистрационный номер 51171-12);
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице
резервуара в месте подписи поверителя.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным
горизонтальным цилиндрическим РГС-20
ГОСТ8.346-2000ГСИ.Резервуарыстальныегоризонтальныецилиндрические.
Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
Изготовитель
Закрытое акционерное общество «Пензаспецавтомаш»
(ЗАО «Пензаспецавтомаш»)
ИНН 5835003258
Адрес: 440015, г. Пенза, ул. Егорова, 3
Юридический адрес: 440047, г. Пенза, ул. Минская, 13, 74
Телефон/ факс: +7 (8412) 67-47-77
Web-сайт: www
E-mail:
4
Заявитель
Общество с ограниченной ответственностью «Транснефть-Дальний Восток»
(ООО «Транснефть-Дальний Восток»)
ИНН 2724132118
Адрес: 680020, Хабаровский край, г. Хабаровск, ул. Запарина, 1
Телефон/ факс: +7 (4212) 40-11-01/ (4212) 40-11-99
Web-сайт: fareast.transneft.ru
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Аттестат аккредитации ООО «МетроКонТ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312640 от 01.04.2019 г.
