Генератор газовых смесей HovaCAL digital 211-MF, ГРСИ 79376-20
Номер госреестра:
79376-20
Наименование СИ:
Генератор газовых смесей
Обозначение типа:
HovaCAL digital 211-MF
Производитель:
Фирма "IAS GMBH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
07301901
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 8
к перечню типов средств
измерений, прилагаемому
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «3» ноября 2020 г. № 1793
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генератор газовых смесей HovaCAL digital 211-MF
Назначение средства измерений
Генератор газовых смесей HovaCAL digital 211-MF (далее - генератор) предназначен для пе-
редачи единицы молярной доли целевых компонентов в увлажненных газовых смесях при повы-
шенной температуре (в трехкомпонентных газовых смесях, содержащих целевой компонент, воду
и газ-разбавитель). Генератор является рабочим эталоном 1-го разряда в соответствии с Приказом
Росстандарта от 14.12.2018 г. №2664 «Об утверждении Государственной поверочной схемы для
средств измерений содержания компонентов в газовых и газоконденсатных средах».
Описание средства измерений
Принцип действия генератора газовых смесей HovaCAL digital 211-MF основан на динами-
ческом смешении потоков чистого газа (или исходной газовой смеси), газа-разбавителя и паров
воды. Регулирование и измерение расходов исходного газа и газа-разбавителя осуществляется
при помощи тепловых регуляторов массового расхода. Регулирование расхода воды осуществля-
ется с помощью перистальтического насоса. Измерение расхода воды осуществляется массовым
измерителем расхода жидкости.
Требуемые значения расходов по каналам и значения объемной (молярной) доли компо-
нентов в приготавливаемой смеси определяются расчетным путем в ручном режиме, в автоном-
ном режиме с помощью внутреннего контроллера и в автоматическом режиме с помощью про-
граммы внешнего управления.
Конструктивно генератор выполнен в двух блоках: основной блок и испаритель.
В состав основного блока входят газовая система, измеритель расхода жидкости с пери-
стальтическим насосом, устройство управления. Газовая система включает регуляторы массового
расхода газа, систему соединенных трубопроводов из нержавеющей стали.
Испаритель выполнен в отдельном блоке и служит для создания парогазовых смесей.
Блоки соединены между собой кабелями питания, сигнальными кабелями, и трубопрово-
дами подачи газовой смеси и воды.
На лицевой панели генератора расположены:
- сенсорный дисплей;
- перистальтический насос;
- выключатель питания (90-220 В) с предохранителем (6,3 А);
- разъем RS-232;
- выход питания для испарителя (220-240 В);
- выключатель питания испарителя;
- два входа подачи газов: один – для газа-разбавителя и один для исходного газа;
- один выход газовой смеси;
- вход для подачи воды из резервуара;
- выход для подачи воды к насосу;
- выход для подачи воды в испаритель;
- разъем для подключения датчика температуры от испарителя.
2

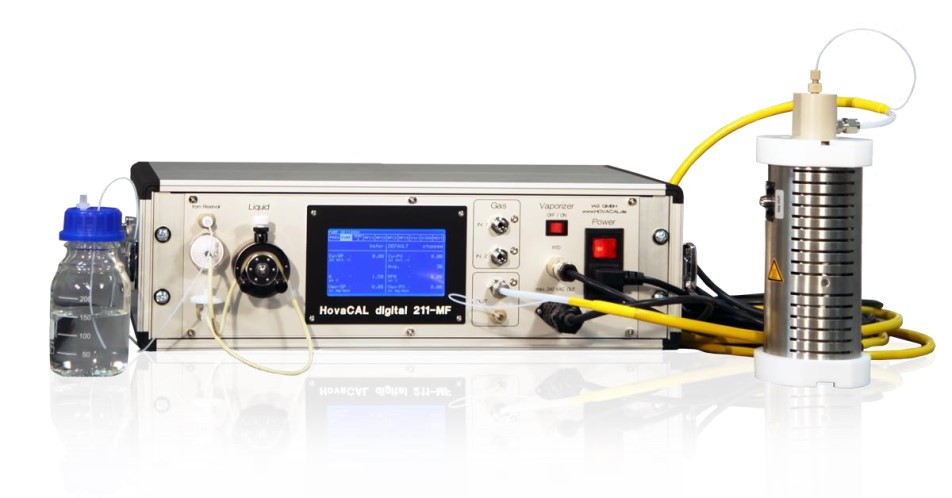

Общий вид генератора приведен на рисунке 1.
Место нанесения знака поверкиМесто пломбирования
Программное обеспечение
Программное обеспечение генераторов состоит из двух модулей:
1) встроенное «Hovacal digital 211»
Встроенное программное обеспечение генераторов разработано изготовителем специально
для решения задачи приготовления газовых смесей методом динамического смешения двух пото-
ков газа.
2) Автономное программное обеспечение «viewCAL 211» генераторов для персонального
компьютера под управлением ОС семейства Windows ® предназначено для задания режимов ра-
боты генераторов и просмотров результатов измерений в реальном времени.
Программное обеспечение является полностью метрологически значимым.
Влияние программного обеспечения комплекса учтено при нормировании метрологиче-
ских характеристик.
Уровеньзащитыпрограммногообеспечения–«низкий»всоответствии
с Р 50.2.077—2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Рисунок 1 – Общий вид генератора
3
Идентификационные
данные (признаки)
Значение
Идентификационное
наименование ПО
Hovacal digital 211
viewCAL 211
Номер версии (идентифи-
кационный номер) ПО, не
ниже
3.30.1
2.01.4
Цифровой идентификатор
ПО
-
C755AF6DF117A1AEFBC6B9B7322CCAF1
Алгоритм вычисления
контрольной суммы ПО
-
MD5
Таблица 1 – Идентификационные данные ПО генератора
Метрологические и технические характеристики
Метрологические характеристики генератора, приведены в Таблице 2.
NO
2
, NH
3
, SO
2
,
HCl, HF
от 2,0·10
-4
до 1,0
от ±0,4 до ±4,0
±15
NO, H
2
S
от ±0,4 до ±4,0
±11
св. 1,0·10
-2
до 1,0
от ±0,4 до ±4,0
±8
Таблица 2 – Метрологические характеристики генераторов
Целевые компо-
ненты
Диапазон вос-
произведения
объемной (мо-
лярной) доли
целевого ком-
понента, %
Пределы допускаемой
относительной по-
грешности аттестации
исходной ГС, %
Пределы допускаемой
отн. погрешности задан-
ного значения объемной
доли (молярной) целевого
компонента в смеси на
выходе генератора, %
от 5,0·10
-4
до
1,0·10
-2
включ.
X
6
2
(
(X
B
)
P
100)
2
B
от ±0,4 до ±2,0 включ.
CO, CH
4
от 5,0·10
-4
до 5
св. ±2,0 до ±4,0
B
X
7
2
(
(X
B
)
P
100)
2
CO
2
от 1,0 до 50,0
О
2
от 1,0 до 30,0
от ±0,1 до ±2,0 включ.±6
св. ±2,0 до ±4,0±7
от ±0,1 до ±2,0 включ.±6
св. ±2,0 до ±4,0±7
H
2
Oот 1,0 до 40,0
________±10
4
Примечание 1:
(X
B
)
P
- абс. погрешность определения содержания целевого компонента (компонента В) в газе
разбавителе, %;
X
B
-
требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, %;
Примечание 2:
В качестве исходных целевых газов для генератора должны использоваться стандартные образцы
состава газовых смесей в баллонах под давлением с содержанием определяемого компонента не
более 10 % в калибровочном газе, технические чистые диоксид углерода (по ГОСТ 8050-85) и
кислород (по ГОСТ 5583-78), соответствующие требованиям по допускаемой относительной по-
грешности аттестации исходной ГС указанным в таблице 2.
В качестве газа-разбавителя для генератора должны использоваться технически чистые газы и
ПНГ: азот высокой чистоты (особой чистоты по ГОСТ 9293-74 или ТУ 2114-004-05798345-2009,
ТУ 6-21-39-96), воздух (по ТУ 6-21-5-82).
Примечание 3:
Генератор не предназначен для приготовления взрывоопасных газовых смесей.
Наименование характеристики
Значение
±1,5
±1,5
от 2 до 10
Таблица 3 – Параметры расхода газовой смеси
от 500,0 до 10000,0
от 250,0 до 5000,0
от 180,0 до 3700,0
от 0,1 до 3,0
Диапазон задания, и регулирования расхода газа (приве-
денный к температуре 20 °С и давлению 101,4 кПа),
см
3
/мин:
Канал 1
Канал 2 (азот, кислород)
Канал 2 (диоксид углерода)
Диапазон задания, и регулирования расхода воды, г/мин
Пределы допускаемой относительной погрешности зада-
ния расхода газа, %
Пределы допускаемой относительной погрешности зада-
ния расхода воды, %
Объемный расход приготавливаемой газовой смеси,
дм
3
/мин
Значение
Потребляемая мощность, В·А, не более
1000
от 100 до 200
от 0,15 до 0,25
180
550
480
22
1
1
5000
5
Таблица 4 – Основные технические характеристики
Наименование характеристики
Диапазон индикации температуры,
0
С
Избыточное давление газа на входе, МПа
Габаритные размеры генератора, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Количество одновременно подключаемых баллонов
– с исходным газом
– с газом-разбавителем
Средняя наработка на отказ, ч
Средний срок службы, лет
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
220±22
50±1
Продолжение таблицы 4
Наименование характеристики
Значение
5
Условия эксплуатации:
– температура окружающего воздуха, °С
– атмосферное давление, кПа
– относительная влажность окружающей среды, %
от +15 до +25 °С
от 84 до 106 кПа
не более 80 %
Знак утверждения типа
наносится на корпус генератора и на титульный лист Руководства по эксплуатации.
Комплектность средства измерений
Таблица 5 – Комплектность генератора
Наименование
Генераторгазовыхсмесей HovaCALdigital211-MF
Руководство по эксплуатации
Методика поверки
Обозначение
-
-
МП-242-2364-2020
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-2364-2020 «ГСИ. Генератор газовых смесей HovaCAL digital
211-MF. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»
08.04.2020 г.
Основные средства поверки:
- Государственный вторичный эталон единиц молярной (объемной) доли в диапазоне от
1,2 млн
-1
до 500000 млн
-1
и массовой концентрации в диапазоне от 2 мг/м
3
до 10000 мг/м
3
газо-
вых компонентов в промышленных выбросах в реальной матрице (согласно ГПС по Приказу Рос-
стандарта № 208 от 06.02.2020, приложение № 16 пункт 1);
- стандартные образцы состава газовые смеси: NО
2
/N
2
(ГСО 10546-2014), CO/N
2
(ГСО
10531-2014).
- калибратор расхода газа DryCal модель FlexCal (регистрационный номер в Федеральном
информационном фонде 70660-18);
- весы неавтоматического действия CUBIS 225S (регистрационный номер в Федеральном
информационном фонде 54411-13);
- секундомер электронный СЧЕТ-1М (регистрационный номер в Федеральном информа-
ционном фонде 40929-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус генераторов, как указано на рис. 1 и (или) на свидетель-
ство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к генератору газо-
выхсмесейHovaCALdigital211-MF
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах»
Техническая документация фирмы – изготовителя
Изготовитель
Фирма «IAS GMBH», Германия
Адрес: Tabaksmuhlenweg 28, D-61440 Oberursel, Germany
6
Телефон: (+49) 6171 91288-0
Факс: (+49) 6171 91288-288
Web-сайт: www.hovacal.de
E-mail: info@hovacal.de
Заявитель
Общество с ограниченной ответственностью «МОНИТОРИНГ»
(ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: 190020, г. Санкт-Петербург, Бумажная ул., дом. 17, корпус 1, этаж 2, кабинет 208
Юридический адрес: 196247, г. Санкт-Петербург, проспект Новоизмайловский, д.67,
корп.2, пом. 5Н лит. А
Телефон: (812) 251-56-72
Факс (812) 327-97-76
Web-сайт: www.ooo-monitoring.ru
E-mail: info@ooo-monitoring.ru
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17187-98 | Генераторы газовых смесей | Янтарь-1 | ОАО "Ангарское ОКБА", г.Ангарск | 1 год | Перейти |
| 23479-02 | Измерители скорости газовых потоков | ИС | ООО НПФ "Проба", Украина, г.Киев | 1 год | Перейти |
| 24209-03 | Генератор-формирователь газовых смесей | ГГС-05 | ООО "Мониторинг", г.С.-Петербург | 1 год | Перейти |
| 41245-09 | Генератор шума | Я5Е-04 | ООО "НПФ "МИКРАН", г.Томск | 1 год | Перейти |
| 45544-10 | Генератор поверочных газовых смесей гексана | МЕТЕОР | ОАО "Ангарская нефтехимическая компания", г.Ангарск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
