ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дифрактометры рентгеновские SpiderX
Назначение средства измерений
Дифрактометры рентгеновские предназначены для измерения углов дифракции
рентгеновского излучения, дифрагированного на кристаллическом объекте при решении задач
рентгенодифракционногоирентгеноструктурногоанализаматериаловиопределении
остаточных напряжений в поликристаллических материалах.
Описание средства измерений
Принцип действия дифрактометра основан на регистрации рентгеновского излучения,
дифрагированного элементами кристаллической решетки исследуемого образца.
Угловое положение дифракционного спектра (интерференционного максимума) подчиняется
закону Вульфа-Брега и определяется с помощью гониометра.
Дифрактометр построен по схеме Брэгга-Брентано и состоит из двух блоков: блока
гониометра и блока управления с внешним компьютером. Блок гониометра включает в себя
плоский детектор HPC (гибридный подсчет фотонов) для одновременного набора одиночных
пиков рентгеновской дифракции, рентгеновскую трубку со встроенным источником питания,
лазерную систему для позиционирования гониометра на исследуемый образец, набор
коллиматоров и сервоприводы. В зависимости от области применения могут использоваться
рентгеновские трубки с различными материалами анода. Блок гониометра устанавливается на
специальном регулируемом штативе. Блок управления включает в себя источник питания,
аккумуляторную батарею для использования дифрактометра вне сети (опционально), систему
управления и сбора данных.Управление дифрактометром осуществляется с помощью
специального программного обеспечения, устанавливаемого на внешнем компьютере,
работающем под управлением операционной системы Windows. Опционально дифрактометр
оснащаетсязащитнымограждением(корпусом).Пломбированиедифрактометровне
предусмотрено.

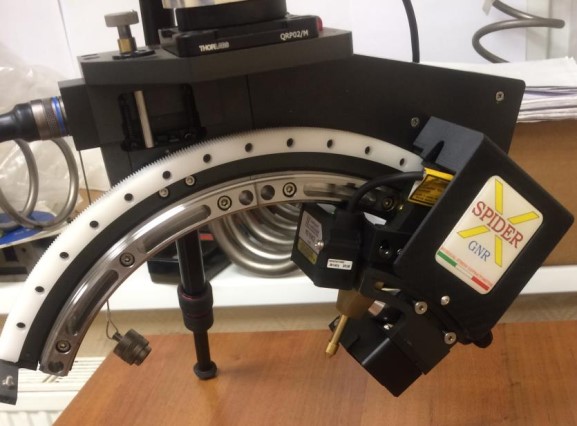

Общий вид дифрактометра на треноге с блоком управления и место нанесения знака
поверки приведены на рисунке 1. Общий вид блока гониометра приведен на рисунке 2.
2
Рисунок 1 – Общий вид дифрактометра SpiderX
Рисунок 2
Общий вид блока гониометра
Программное обеспечение
Дифрактометр оснащен встроенным программным обеспечением (прошивкой) и
автономным программным обеспечением Stress.NET. Встроенное ПО является полностью
метрологически значимым ипредназначено для обмена данными савтономным ПО.
Автономное ПО управляет работой дифрактометра и отображает, обрабатывает, передает и
хранит полученные данные.
К метрологически значимой части автономного ПО относится файл stress_NET.exe.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при их нормировании.
Место нанесения знака поверки
3
Идентификационные данные (признаки)
Таблица 1- идентификационные данные ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Автономное ПОВстроенное ПО
Stress.NET
не ниже 1.0.недоступен
Метрологические и технические характеристики
± 0,025
2,5
Значение
от 125 до 165
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений углов дифракции 2
, градусов
Пределы допускаемой абсолютной погрешности дифрактометра
при измерении угловых положений дифракционных максимумов,
градусов, не более
ОтносительноеСКОвыходногосигнала(интенсивности
дифракционного максимума оксида алюминия с индексом 1.4.6
(для трубки с анодом из хрома ) или 1.1.10 (для трубки с анодом
из меди), %, не более
220
+22
-33
12
+1
-2
Таблица 3 – Основные технические характеристики
Габаритные размеры (Д×Ш×В), мм, не более
530×375×260
19
Масса, кг, не более
Параметры электрического питания:
-напряжение переменного тока частотой 50±1 Гц, В
-напряжение питания постоянного тока, В
Средний срок службы, лет8
Наработка на отказ, ч, не менее 10000
Условия эксплуатации:
- температура окружающей среды, ºCот 0 до + 40
- относительная влажность окружающего воздуха, %, не более 80
Примечание:
1)
Габаритные размеры приведены для транспортного кейса, в который
укладывается дифрактометр и вспомогательные модули.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом и на корпус
спектрометров в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование
Дифрактометр рентгеновский SpiderX
Программное обеспечение Stress_NET
Компьютер (опционально)
Аккумуляторная батарея (опционально)
Принтер (опционально)
Защитное ограждение (опционально)
Руководство по эксплуатации
Методика поверки
Обозначение
МП 242-2300-2020
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
4
Поверка
осуществляется по документу МП 242-2300-2020 «ГСИ. Дифрактометры рентгеновские Spider
Х». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева 09.07.2020 года.
Основныесредстваповерки:стандартныеобразцыдифракционныхсвойств
кристаллической решетки (оксид алюминия) ГСО 10475-2014 или ГСО 10440-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых дифрактометров с требуемой точностью.
Знак поверки наносится на лицевую панель блока гониометра, как показано на рисунке 1
и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного
регулирования обеспечения единства измерений дифрактометр применяется в соответствии с
аттестованными методиками (методами) измерений.
Нормативныеитехническиедокументы,устанавливающиетребованияк
дифрактометрам рентгеновским SpiderX
Техническая документация изготовителя.
Изготовитель
Фирма «G.N.R. s.r.l.», Италия
Адрес: Via Torino 7, Agrate Conturbia (No) Italy
Телефон: +039 0322882911. Факс: +039 0322882930
E-mail: gnrcomm@gnr.it
Заявитель
Общество с ограниченной ответственностью «ДжиЭнЭр Норд»
(ООО «ДжиЭнЭр Норд»)
ИНН 7801274503
Адрес: 199106, г. Санкт-Петербург, 22 линия В.О., д.3, к.1, лит.М, пом.1Н
Телефон: +7(812) 242-80-60
Факс: +7(812) 425-30-46
E-mail:
Web сайт: www.gnr-nord.ru
5
научно-
области
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19.
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Регистрационный номер RA.RU.311541 в Реестре аккредитованных лиц в
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
