Номер госреестра:
79344-20
Наименование СИ:
Приборы
Обозначение типа:
iM2 Sensor Lab
Производитель:
Фирма "Heraeus Electro-Nite International N.V.", Бельгия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.10.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 9
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» октября 2020 г. № 1681
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы iM
2
Sensor Lab
Назначение средства измерений
Приборы iM
2
Sensor Lab предназначены для измерений температуры и ЭДС от датчиков
активности кислорода.
Описание средства измерений
Принцип действия прибора iM
2
Sensor Lab основан на преобразовании сигналов термо-
ЭДС, поступающих от первичных преобразователей термоэлектрических (термопар), и сигналов
ЭДС, поступающих от датчиков активности кислорода (мВ), преобразовании этих сигналов в
цифровую форму и пересчете по соответствующей программе в значения температуры и
активности кислорода.
Приборы iM
2
Sensor Lab выпускаются в двух модификациях, различающихся наличием или
отсутствием на корпусе прибора сенсорного жидкокристаллического экрана.
Сенсорный экран размещен на передней панели. На экране в цифровой и графической
формах отображаются ход и результаты измерений, иная информация, относящаяся к
измерениям. На экран также выводится меню в виде текстовых закладок, с помощью которого
производится управление прибором, его диагностика и просмотр данных о выполненных ранее
измерениях.
В модификации без сенсорного жидкокристаллического экрана управление прибором
производится с внешнего монитора или планшета.

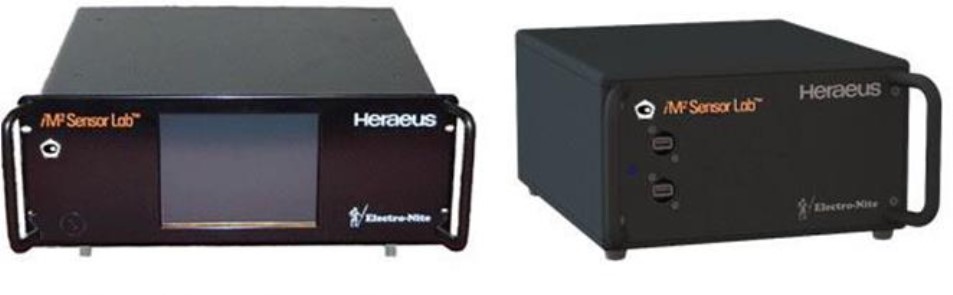

Общий вид приборов iM
2
Sensor Lab представлен на рисунке 1.
а)б)
Рисунок 1 – Общий вид средства измерений: а) модификация с сенсорным экраном;
б) модификация без сенсорного экрана
Пломбирование приборов iM
2
Sensor Lab не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) является метрологически значимым. Инсталляция
осуществляется на предприятии изготовителе, защищено от преднамеренных изменений с
помощью специальных программных средств и не имеет возможности считывания и
2
модификации.
ПО позволяет управлять процессом хода измерений, проводить анализ изменения
поступающих входных сигналов с целью определения выхода на стабильные показания
(характеризуется параметрами так называемой «температурной площадки» или «площадки ЭДС»),
определяемой длиной (временем) и высотой (изменением температуры или допускаемым
изменением величины ЭДС), усреднять тактовые значения температуры (ЭДС), измеренные на
длине выделенной площадки, и выводить средние значения как результат измерений на экран.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
не доступно
не ниже 2.3.35.0
–
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений канала температуры при использовании
преобразователей термоэлектрических,
С:
- тип S, Rот +400 до +1767
- тип Bот +600 до +1820
- тип Кот +400 до +1372
Пределы допускаемой абсолютной погрешности измерений
температуры,
С±1
Цена единицы наименьшего разряда,
С 0,1
Диапазон измерений канала ЭДС от датчиков активности кислорода, мВот –1000 до +1000
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ ±0,2
Цена единицы наименьшего разряда, мВ0,1
Примечание - Погрешности измерений нормированы без учета погрешности
первичного преобразователя, удлиняющих проводов и датчика активности кислорода
Значение
от 100 до 240
от 47 до 63
160
482×365×178
351×279×153
13
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры (длина×ширина×высота), мм, не более
- для версии с экраном
- для версии без экрана
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
С
от 0 до +50
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
лицевую панель прибора с помощью наклейки.
3
Комплектность средства измерений
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Прибор iM
2
Sensor LabМодификация в соответствии
с заказом
Руководство по эксплуатации–
Методика поверкиРТ-МП-7224-442-2020
1 шт.
1 экз.
Поверка
осуществляется по документу РТ-МП-7224-442-2020 «ГСИ. Приборы iM
2
Sensor Lab. Методика
поверки», утвержденному ФБУ «Ростест-Москва» 15 июня 2020 г.
Основные средства поверки:
−компаратор-калибраторуниверсальныйКМ300(регистрационныйномерв
Федеральном информационном фонде № 54727-13);
−мера электрического сопротивления однозначная МС 3005, 1 Ом (регистрационный
номер в Федеральном информационном фонде 12757-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к приборам
iM
2
Sensor Lab
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Техническая документация изготовителя Heraeus Electro-Nite International N.V.
Изготовитель
Heraeus Electro-Nite International N.V., Бельгия
Адрес: Centrum Zuid 1105, 3530 Houthalen
Телефон: +32 11 600 286
Факс: +32 11 600 400
E-mail:
Web-сайт: www.heraeus-electro-nite.com
Заявитель
Общество с ограниченной ответственностью «Хераеус Электро-Найт Челябинск» (ООО
«Хераеус Электро-Найт Челябинск»)
ИНН 7450032855
Адрес: 454047, г. Челябинск, ул. 2-я Павелецкая, 36, корпус 12, офис 1
Телефон: +7 (351) 725-76-12
Факс: +7 (351) 725-75-79
E-mail:
Web-сайт: www.heraeus-electro-nite.com
4
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail:
Web-сайт:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
