Номер госреестра:
79337-20
Наименование СИ:
Источники питания
Обозначение типа:
ITECH
Производитель:
Фирма "ITECH Electronic Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.10.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 2
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «7» октября 2020 г. № 1681
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания ITECH
Назначение средства измерений
Источники питания ITECH (далее по тексту – источники питания) предназначены для
воспроизведений и измерений напряжения и силы постоянного и переменного тока.
Описание средства измерений
Принцип действия источников питания основан на формировании стабилизированных
значений напряжения и силы постоянного и переменного тока на выходах прибора.
Полученные значения напряжения и силы постоянного и переменного тока отображаются на
дисплее.
Источники питания представляют собой регулируемые программируемые источники
питания различной мощности.
Конструктивно источники выполнены в виде моноблока со съемным сетевым шнуром
питания. На передней панели расположены цифровые индикаторы текущих значений тока и
напряжения, кнопки управления или поворотный регулятор, клеммы выходного напряжения, а
также цифровые кнопки задания выходных напряжения и тока. На задней панели источников
питания имеется разъём для связи с персональным компьютером через интерфейс RS-232/GPIB
USB, в зависимости от используемого переходника.
Источники питания выпускаются в следующих модификациях: IT6121B, IT6122B,
IT6123B, IT6132B, IT6133B, IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302,
IT6322, IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721, IT6861A, IT6861B,
IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A, IT6874B,
IT6922A, IT6932A, IT6933A, IT6942A, IT6952A, IT6953A, IT7321, IT7322, IT7324, IT7326,
IT7322H, IT7324H, IT7326H, различающихся между собой диапазонами выходных значений
напряжений и силой тока, погрешностью воспроизведений/измерений выходных значений
напряжений и силы тока, конструктивным исполнением, наличием интерфейсов связи.
Модификации IT6322A, IT6322B, IT6332A, IT6332B, IT6302, IT6322, IT6333A, IT6333B имеют
три выходных канала.
Установка выходных параметров осуществляется с помощью функциональных клавиш
и/или поворотной ручки, расположенных на лицевой панели источников питания.
Источники питания обладают низкими значениями нестабильности при изменении
нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов и пульсаций.
Конструкция источников питания обеспечивает защиту от перегрузок и короткого
замыкания на выходе.
Общий вид средства измерений представлен на рисунке 1.
Пломбирование осуществляется методом нанесения специального лака на резьбовые
соединения болтов с корпусом прибора, схема пломбировки от несанкционированного доступа
приведена на рисунке 2.
2

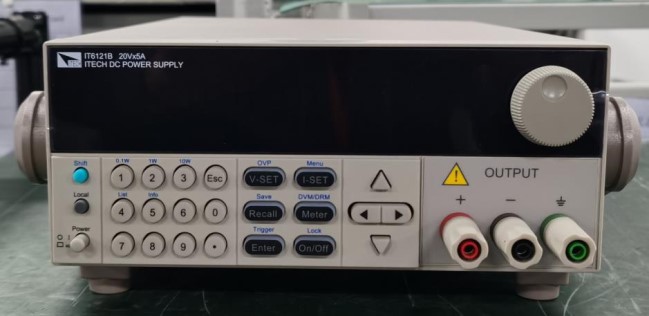

Модификации IT6121B, IT6122B, IT6123B, IT6132B IT6133B

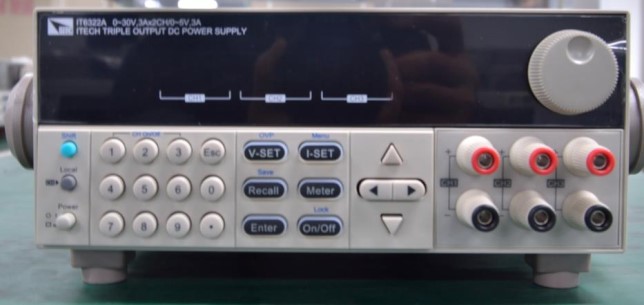

Модификации IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302

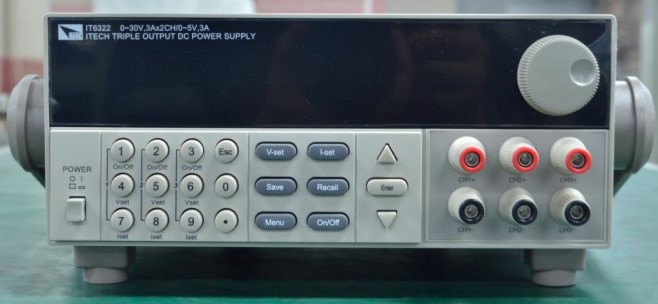

Модификация IT6322

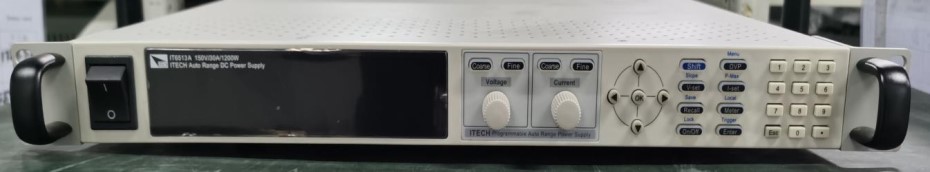

Модификации IT6502D, IT6512, IT6512A, IT6513, IT6513A
3

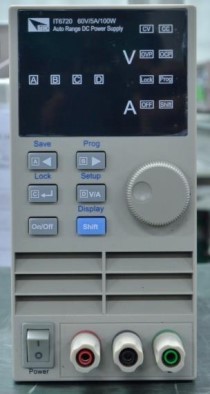

Модификации IT6720, IT6721

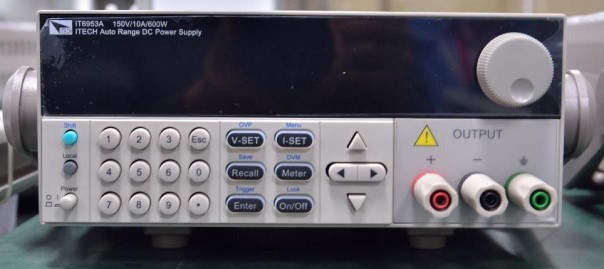

Модификации IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A, IT6872B,
IT6873A, IT6873B, IT6874A, IT6874B, IT6922A, IT6932A, IT6933A, IT6942A, IT6952A,
IT6953A

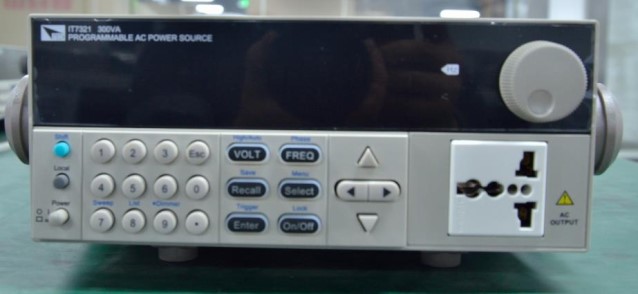

Модификация IT7321
Модификации IT7322, IT7324, IT7322H, IT7324H
4

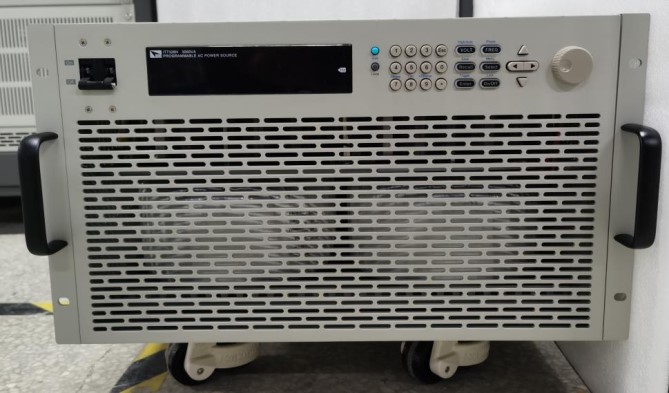

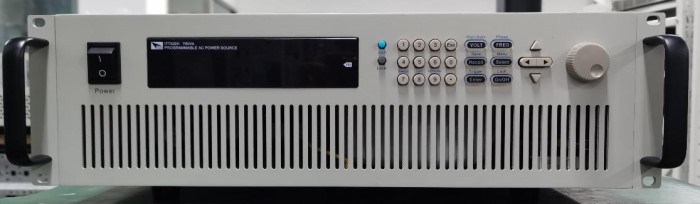

Модификация IT7326

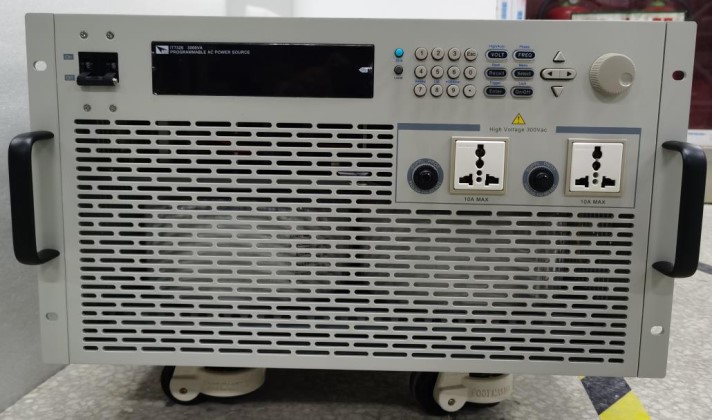

Модификация IT7326H
Рисунок 1 – Trial вид средств измерений

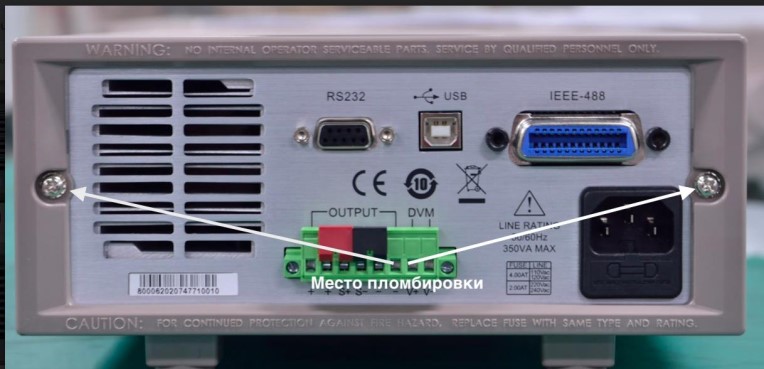

Рисунок 2 – Схема пломбировки от несанкционированного доступа
5
Программное обеспечение
Программное обеспечение предназначено для управления источниками с помощью
компьютера. В источниках используется встроенное программное обеспечение. Конструкция
источников питания исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки) для вариантов исполнений
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
PV9000
не ниже V0.04
CRC
-
6
Метрологические и технические характеристики
от 0 до 20
от 0 до 32
от 0 до 30
от 0 до 72
от 0 до 60
от 0 до 30
от 0 до 30
от 0 до 5
от 0 до 60
от 0 до 60
от 0 до 5
от 0 до 80
от 0 до 150
от 0 до 60
от 0 до 20
от 0 до 8
от 0 до 32
от 0 до 12
от 0 до 72
от 0 до 32
от 0 до 35
от 0 до 15
от 0 до 75
от 0 до 32
от 0 до 150
от 0 до 60
от 0 до 60
от 0 до 150
от 0 до 300
от 0 до 250
от 0 до 500
Значение
от 0 до 150
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон воспроизведений/измерений напряжения постоянного
тока, В
для модификаций:
- IT6121B
- IT6122B
- IT6132B
- IT6123B
- IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6302, IT6322
- канал 1
- канал 2
- канал 3
- IT6333A, IT6333B
- канал 1
- канал 2
- канал 3
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720, IT6721
- IT6861A, IT6861B
- диапазон 1
- диапазон 2
- IT6862A, IT6862B
- диапазон 1
- диапазон 2
- IT6863A, IT6863B
- диапазон 1
- диапазон 2
- IT6872A, IT6872B
- диапазон 1
- диапазон 2
- IT6873A, IT6873B
- диапазон 1
- диапазон 2
- IT6874A, IT6874B
- диапазон 1
- диапазон 2
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B,
IT6952A, IT6952B
- IT6933A, IT6953A, IT6953В
Диапазон воспроизведений/измерений напряжения переменного
тока, В
для модификаций:
- IT7321, IT7322, IT7324, IT7326, IT7326H
- диапазон 1
- диапазон 2
- IT7322H, IT7324H
- диапазон 1
- диапазон 2
7
±(0,0003 · U
уст
+ 3)
±(0,0003 · U
уст
+ 6)
±(0,0003 · U
уст
+ 10)
±(0,0006 · U
уст
+ 20)
±(0,0003 · U
уст
+ 10)
±(0,0002 · U
уст
+ 30)
±(0,0005 · U
уст
+ 30)
±(0,0005 · U
уст
+ 10)
±(0,0004 · U
уст
+ 8)
±(0,0005 · U
уст
+ 20)
±(0,002 · U
уст
+ 0,6)
±(0,002 · U
уст
+ 1,2)
от 0 до 5
от 0 до 3
от 0 до 5
от 0 до 1,2
от 0 до 2,5
от 0 до 3
от 0 до 6
от 0 до 6
от 0 до 3
от 0 до 60
от 0 до 30
от 0 до 5
от 0 до 8
от 0 до 5
от 0 до 9
от 0 до 3
от 0 до 6
от 0 до 1,5
от 0 до 3
от 0 до 4
от 0 до 7
±(0,0003 · U
уст
+ 5)
±(0,0004 · U
уст
+ 30)
±(0,0003 · U
уст
+ 20)
Продолжение таблицы 2
Пределы допускаемой абсолютной погрешности
воспроизведений/измерений напряжения постоянного тока, мВ
для модификаций:
- IT6121B, IT6122B, IT6132B
- IT6123B, IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720, IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B,
IT6872A, IT6872B, IT6873A, IT6873B
- IT6874A, IT6874B
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B,
IT6952A, IT6952B
- IT6933A
- IT6953A, IT6953B
Пределы допускаемой абсолютной погрешности
воспроизведений/измерений напряжения переменного тока, мВ
для модификаций:
- IT7321, IT7322, IT7324, IT7326
- IT7322H, IT7324H, IT7326H
Диапазон воспроизведений/измерений силы постоянного тока, А
для модификаций:
- IT6121B
- IT6122B
- IT6132B
- IT6123B
- IT6133B
- IT6322A, IT6322B, IT6333A, IT6333B, IT6302, IT6322
- IT6332A, IT6332B
- канал 1
- канал 2
- канал 3
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B
- диапазон 1
- диапазон 2
- IT6862A, IT6862B
- диапазон 1
- диапазон 2
- IT6863A, IT6863B
- диапазон 1
- диапазон 2
- IT6872A, IT6872B
- диапазон 1
- диапазон 2
- IT6873A, IT6873B
- диапазон 1
- диапазон 2
от 0 до 2
от 0 до 4
8
от 0 до 1,2
от 0 до 2
от 0 до 5
от 0 до 10
от 0 до 15
от 0 до 25
±(0,0005 · I
уст
+ 2)
±(0,0005 · I
уст
+ 2,5)
±(0,0005 · I
уст
+ 1)
±(0,0005 · I
уст
+ 1,5)
±(0,01 · I
уст
+ 5)
±(0,01 · I
уст
+ 8)
±(0,01 · I
уст
+ 5)
±(0,02 · I
уст
+ 10)
±(0,01 · I
уст
+ 5)
±(0,01 · I
уст
+ 0,1 · I
пред
)
±(0,02 · I
уст
+ 0,1 · I
пред
)
±(0,02 · I
уст
+ 2)
±(0,03 · I
уст
+ 5)
Продолжение таблицы 2
- IT6874A, IT6874B
- диапазон 1
- диапазон 2
- IT6922A, IT6922B, IT6933A, IT6933B
- IT6932A, IT6932B, IT6953A, IT6953B
- IT6942A, IT6942В
- IT6952A, IT6952B
±(0,01 · I
уст
+ 5)
±(0,01 · I
уст
+ 5)
±(0,01 · I
уст
+ 10)
±(0,01 · I
уст
+ 25)
±(0,01 · I
уст
+ 5)
±(0,01 · I
уст
+ 15)
Пределы допускаемой абсолютной погрешности
воспроизведений/измерений силы постоянного тока, мА
для модификаций:
- IT6121B, IT6122B
- IT6132B
- IT6123B
- IT6133B
- IT6322A, IT6322B
- IT6332A, IT6332B
- IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B,
IT6872A, IT6872B
- IT6873A, IT6873B, IT6874A, IT6874B
- IT6932A, IT6932B, IT6933A, IT6933B
- IT6952A, IT6952B, IT6953A, IT6953B
- IT6922A, IT6922В
- IT6942A, IT6942B
Нестабильность выходного напряжения при изменении напряжения
питания, В, не более
- IT6121B, IT6122B, IT6132B, IT6123B
- IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B, IT6873A, IT6873B, IT6874A, IT6874B
- IT6862A, IT6862B, IT6863A, IT6863B
- IT6872A, IT6872B
- IT6922A, IT6922B
- IT6932A, IT6932B
- IT6933A, IT6933B
- IT6942A, IT6942B, IT6952A, IT6952B
- IT6953A, IT6953В
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H
±(0,0001 · U
вых
+ 0,01)
±(0,0001 · U
вых
+ 0,02)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,04)
±(0,0001 · U
вых
+ 0,03)
±(0,0002 · U
вых
+ 0,02)
±(0,0002 · U
вых
+ 0,2)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,05)
±(0,0001 · U
вых
+ 0,04)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,05)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,1)
±(0,0001 · U
вых
+ 0,2)
±(0,0001 · U
вых
+ 0,3)
±(0,0001 · U
вых
+ 0,25)
±0,001· U
пред
9
±(0,0005 · I
вых
+ 0,01)
±(0,0005 · I
вых
+ 0,005)
±(0,001 · I
вых
+ 0,03)
±(0,0001 · I
вых
+ 0,03)
±(0,002 · I
вых
+ 0,03)
±(0,0001 · I
вых
+ 0,03)
±(0,0002 · I
вых
+ 0,02)
±(0,0002 · I
вых
+ 0,1)
±(0,001 · I
вых
+ 0,03)
±(0,001 · I
вых
+ 0,05)
±(0,0001 · U
вых
+ 0,02)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,04)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,08)
±(0,0005 · U
вых
+ 0,3)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,05)
±(0,0001 · U
вых
+ 0,04)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,05)
±(0,0001 · U
вых
+ 0,03)
±(0,0001 · U
вых
+ 0,1)
±(0,0001 · U
вых
+ 0,2)
±(0,0001 · U
вых
+ 0,3)
±(0,0001 · U
вых
+ 0,25)
±0,005· U
пред
Продолжение таблицы 2
Нестабильность выходного напряжения при изменении силы тока
нагрузки, В, не более
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B, IT6873A, IT6873B, IT6874A, IT6874B
- IT6862A, IT6862B, IT6863A, IT6863B
- IT6872A, IT6872B
- IT6922A, IT6922B
- IT6932A, IT6932B
- IT6933A, IT6933B
- IT6942A, IT6942B, IT6952A, IT6952B
- IT6953A, IT6953В
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H
Нестабильность силы тока при изменении напряжения питания, А,
не более
- IT6121B, IT6122B, IT6132B, IT6123B
- IT6133B
- IT6322A, IT6322B
- IT6332A, IT6332B, IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A
- IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B,
IT6873A, IT6873B, IT6874A, IT6874B
- IT6872A, IT6872B
- IT6922A, IT6922B
- IT6932A, IT6932B
- IT6933A, IT6933B, IT6942A, IT6942B
- IT6952A, IT6952B
- IT6953A, IT6953В
±(0,0001 · I
вых
+ 0,02)
±(0,0001 · I
вых
+ 0,03)
±(0,0005 · I
вых
+ 0,02)
±(0,0005 · I
вых
+ 0,04)
±(0,0001 · I
вых
+ 0,06)
±(0,001 · I
вых
+ 0,1)
±(0,005 · I
вых
+ 0,1)
10
Окончание таблицы 2
Нестабильность силы тока при изменении напряжения на нагрузке,
А, не более
- IT6121B, IT6122B, IT6123B±(0,0005 · I
вых
+ 0,01)
- IT6132B±(0,0005 · I
вых
+ 0,15)
- IT6133B ±(0,0005 · I
вых
+ 0,005)
- IT6322A, IT6322B ±(0,001 · I
вых
+ 0,03)
- IT6332A, IT6332B, IT6333A, IT6333B±(0,0001 · I
вых
+ 0,03)
- IT6302 ±(0,002 · I
вых
+ 0,03)
- IT6322±(0,0001 · I
вых
+ 0,03)
- IT6502D, IT6512, IT6512A ±(0,001 · I
вых
+ 0,1)
- IT6513, IT6513A±(0,001 · I
вых
+ 0,3)
- IT6720 ±(0,0001 · I
вых
+ 0,03)
- IT6721 ±(0,0001 · I
вых
+ 0,05)
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B,
IT6873A, IT6873B, IT6874A, IT6874B±(0,0001 · I
вых
+ 0,02)
- IT6872A, IT6872B±(0,0001 · I
вых
+ 0,03)
- IT6922A, IT69232B±(0,0005 · I
вых
+ 0,02)
- IT6932A, IT6932B±(0,0005 · I
вых
+ 0,04)
- IT6933A, IT6933B, IT6942A, IT6942B±(0,0001 · I
вых
+ 0,06)
- IT6952A, IT6952B ±(0,001 · I
вых
+ 0,1)
- IT6953A, IT6953В ±(0,005 · I
вых
+ 0,1)
Примечания:
1. U
уст
– значение воспроизводимого напряжения на выходе, В
2. I
уст
– значение воспроизводимой силы постоянного тока на выходе, А
3.
U
пред
– верхний предел диапазона установки напряжения, В
4.
I
пред
– верхний предел диапазона установки силы тока, А
5.
U
вых
– значение напряжения на выходе источника питания по встроенному индикатору, В
6.
I
вых
– значение силы тока на выходе источника питания по встроенному индикатору, А
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Максимальная выходная мощность, Вт,
для модификаций:
- IT6121B
- IT6122B
- IT6132B
- IT6123B
- IT6133B
- IT6322A, IT6322B
- IT6332A, IT6332B
- IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D
- IT6512, IT6512A, IT6513, IT6513A
- IT6720
- IT6721
- IT6861A, IT6861B
- IT6862A, IT6862B
- IT6863A, IT6863B
- IT6872A, IT6872B
- IT6873A, IT6873B
100
96
150
86,4
150
90
180
180
90
90
800
1200
100
180
100
96
108
140
150
11
Продолжение таблицы 3
- IT6874A, IT6874B 180
- IT6933A, IT6933B, IT6932A, IT6932B 200
- IT6952A, IT6952B, IT6953A, IT6953B 600
- IT6922A, IT6922В 100
- IT6942A, IT6942B 360
- IT7321 300
- IT7322, IT7322H 750
- IT7324, IT7324H 1500
- IT7326, IT7326H 3000
Уровень пульсаций выходного напряжения (пиковое значение), мВ, не более,
для модификаций:
- IT6121B, IT6122B3
- IT6132B, IT6123B4
- IT6133B5
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B4
- IT63025
- IT63223
- IT6502D, IT6512, IT6512A 30
- IT6513, IT6513A 60
- IT67202
- IT67215
- IT6861A, IT6861B3
- IT6862A, IT6862B4
- IT6863A, IT6863B3
- IT6872A, IT6872B, IT6873A, IT6873B3
- IT6874A, IT6874B5
- IT6922A, IT6922B5
- IT6932A, IT6932B8
- IT6933A, IT6933B 30
- IT6942A, IT6942B 15
- IT6952A, IT6952В 20
- IT6953A, IT6953B 50
Уровень пульсаций выходного тока (среднеквадратическое значение), мА, не
более, для модификаций:
- IT6121B, IT6122B, IT6132B, IT6123B,3
- IT6133B4
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B5
- IT63026
- IT63223
- IT6502D, IT6512, IT6512A 20
- IT6513, IT6513A 40
- IT67205
- IT67218
- IT6861A, IT6861B9
- IT6862A, IT6862B7
- IT6863A, IT6863B, IT6872A, IT6872B, IT6873A, IT6873B, IT6874A,
IT6874B6
- IT6922A, IT6922B B5
- IT6932A, IT6932B, IT6933A, IT6933B6
- IT6942A, IT6942B8
- IT6952A, IT6952В, IT6953A, IT6953B 15
12
1
2
1
1
–
1
–
–
от 0 до 3
от 0 до 1,5
от 0 до 6
от 0 до 3
от 0 до 12
от 0 до 6
Габаритные размеры (высота× ширина× глубина), мм, не trial для
модификаций: - IT6121B, IT6122B, IT6132B, IT6123B, IT6133B
- IT6322A, IT6322B
- IT6332A, IT6332B
106
242
384
109
255
366
109
256
471
109
256
471
109
256
366
55
482
500
175
88
282
- IT6333A, IT6333B
- IT6302, IT6322
- IT6502D, IT6512, IT6512A, IT6513, IT6513A
- IT6720, IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A,
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B
89
215
355
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A,
IT6952В, IT6953A, IT6953B
89
215
355
1
1
–
–
от 0 до 24
от 0 до 12
5
Продолжение таблицы 3
Количество регулируемых выходных каналов для модификаций:
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302,
IT6322
- IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A,
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A,
IT6952В, IT6953A, IT6953B
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H
Количество нерегулируемых выходных каналов для модификаций:
- IT6121B, IT6122B, IT6132B, IT6123B, IT6133B
- IT6322A, IT6322B, IT6332A, IT6332B, IT6333A, IT6333B, IT6302,
IT6322
- IT6502D, IT6512, IT6512A, IT6513, IT6513A, IT6720, IT6721
- IT6861A, IT6861B, IT6862A, IT6862B, IT6863A, IT6863B, IT6872A,
IT6872B, IT6873A, IT6873B, IT6874A, IT6874B
- IT6922A, IT6922B, IT6932A, IT6932B, IT6942A, IT6942B, IT6952A,
IT6952В, IT6953A, IT6953B
- IT7321, IT7322, IT7324, IT7326, IT7322H, IT7324H, IT7326H
Диапазон воспроизведений/измерений силы переменного тока, А для
модификаций:
- IT7321, IT7322H
- диапазон 1
- диапазон 2
- IT7322, IT7324H
- диапазон 1
- диапазон 2
- IT7324, IT7326H
- диапазон 1
- диапазон 2
- IT7326
- диапазон 1
- диапазон 2
Напряжение постоянного тока на выходе нерегулируемых каналов, В
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
110/230±10%
от 47 до 63
- IT7321
89
215
445
13
7,3
7
7,7
15
7,1
7,7
8,5
2,5
3,5
8,5
Окончание таблицы 3
132
440
536
134
440
536
350
484
609
7,5
7,7
15
10
37
103
15
37
103
- IT7322, IT7324
- IT7322H, IT7324H
- IT7326, IT7326H
Масса, кг, не более
для модификаций:
- IT6121B, IT6122B, IT6132B, IT6123B
- IT6133B
- IT6322A, IT6322B
- IT6332A, IT6332B, IT6333A, IT6333B
- IT6302
- IT6322
- IT6502D, IT6512, IT6512A, IT6513, IT6513A
- IT6720
- IT6721
- IT6861A,IT6861B, IT6862A,T6862B, IT6863A,IT6863B,
IT6872A,IT6872B, IT6873A,IT6873B
- IT6874A,IT6874B
- IT6922A,IT6922B, IT6932A,IT6932B, IT6942A,IT6942B
- IT6952A,IT6952В, IT6953A,IT6953B
- IT7321
- IT7322, IT7324
- IT7326
- IT7322H
- IT7324H
- IT7326H
Условия эксплуатации:
- температура окружающей среды, ºС
- относительная влажность, %
- атмосферное давление, кПа
от +15 до +25
от 20 до 80
от 84 до 106
Знак утверждения типа
наносится на лицевую панель источников питания в виде наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
(модификация
по заказу)
Количество
1 шт.
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
IT6121B, IT6122B, IT6123B, IT6132B, IT6133B,
IT6322A, IT6322B, IT6332A, IT6332B, IT6333A,
IT6333B, IT6302, IT6322, IT6502D, IT6512,
IT6512A, IT6513, IT6513A, IT6720, IT6721,
Источник питанияIT6861A, IT6861B, IT6862A, IT6862B, IT6863A,
IT6863B, IT6872A, IT6872B, IT6873A, IT6873B,
IT6874A, IT6874B, IT6922A, IT6932A, IT6933A,
IT6942A, IT6952A, IT6953A, IT7321, IT7322,
IT7324, IT7326, IT7322H, IT7324H, IT7326H
Кабель питания–
Руководство по
эксплуатации –
Паспорт –
Методика поверкиРТ-МП-7172-551-2020
1 экз.
1 экз.
1 экз.
14
Поверка
осуществляется по документу РТ-МП-7172-551-2020 «ГСИ. Источники питания ITECH.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 29.05.2020 г.
Основные средства поверки:
-нагрузкаэлектроннаяАКИП-1310(регистрационныйномервФедеральном
информационном фонде 40237-08);
-нагрузкаэлектроннаяАКИП-1316(регистрационныйномервФедеральном
информационном фонде 40237-08)
-нагрузкаэлектроннаяАКИП-1320(регистрационныйномервФедеральном
информационном фонде 40236-08);
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном
фонде 61767-15);
-источникпитанияАКИП-1202/4(регистрационныйномервФедеральном
информационном фонде 63132-16)
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде
25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах измерений)
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания ITECH
Техническая документация изготовителя Itech Electronic, Co., Ltd., Китай
Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной
поверочной схемы для средств измерений постоянного электрического напряжения и
электродвижущей силы
Приказ Росстандарта от 29.05.2018 № 1053 Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в
диапазоне частот от 1·10
-1
до 2·10
9
Гц
Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной
поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне
от 1·10
-16
до 100
Приказ Росстандарта от 14.05.2015 № 575 Об утверждении Государственной поверочной
схемы для средств измерений силы переменного электрического тока от 1·10
-8
до 100 А в
диапазоне частот от 1·10
-1
до 1·10
6
Гц
Изготовитель
Itech Electronic, Co., Ltd., Китай
Адрес: 210039, No. 108, XiShanqiao Nanlu, Nanjing city, China.
Web-сайт: www.itechate.com
E-mail:
15
Заявитель
Акционерное общество «Научно-производственная фирма «Диполь»
(АО «НПФ «Диполь»)
ИНН 7804137537
Адрес: 197101, г. Санкт-Петербург, ул. Большая Монетная, д. 16
Телефон (факс): +7 (812) 702-12-66
Web-сайт: www.dipaul.ru
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве и Московской области»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52991-13 | Тестеры оптические портативные с источниками оптического излучения и измерителями мощности | DLS-350/355, TP-240 (источники) и RP-450-02, RP-460-03 (измерители) | Фирма "Greenlee Textron Inc.", США | 1 год | Перейти |
| 29068-05 | Источники оптического излучения | FLS-130A | Фирма "EXFO Electro-Optical Engineering Inc.", Канада | 1 год | Перейти |
| 15075-01 | Источники микропотоков газов и паров | ИМ | ООО "Мониторинг", г.С.-Петербург | Первичная поверка при выпуске | Перейти |
| 47108-11 | Источники питания постоянного тока | B&K PRECISION серии 91XX | Компания "B&K Precision Corporation", США | 1 год | Перейти |
| 57788-14 | Источники питания постоянного тока | N8900 | Фирма "Agilent Technologies Deutschland GmbH & Co. KG", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
