Твердомеры стационарные Роквелла NOVOTEST TС-Р, TС-Р-Ц, ГРСИ 79284-20
Номер госреестра:
79284-20
Наименование СИ:
Твердомеры стационарные Роквелла
Обозначение типа:
NOVOTEST TС-Р, TС-Р-Ц
Производитель:
ООО НТЦ "Промышленное Оборудование и Технологии" (Промтехнологии), г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78364
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры стационарные Роквелла NOVOTEST TС-Р, TС-Р-Ц
Назначение средства измерений
Твердомеры стационарные Роквелла NOVOTEST TС-Р, TС-Р-Ц (далее - твердомеры)
предназначены для измерений твердости металлов и сплавов по шкалам Роквелла в соответствии
с ГОСТ 9013-59.
Описание средства измерений
Принцип действия твердомеров основан на статическом вдавливании алмазного или
шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры состоят из рамы, механизма нагрузки и разгрузки, механизма выбора
нагрузки, механизма подъема рабочего стола и циферблата или дисплея с панелью управления
(в зависимости от модификации). Рама представляет из себя закрытый корпус, внутри которого
находятся все механизмы, кроме стола, винтового стержня и части основного штока. Механизм
нагрузки и разгрузки состоит из основного штока рычажной системы, грузов и ручки.
Предварительная испытательная нагрузка достигается весом подвесного стержня. Основные
нагрузки испытаний достигаются силой тяжести грузов, навешенных на подвесной стержень.
Ручка изменения нагрузки на правой стороне корпуса служит для выбора испытательной
нагрузки, вес устанавливается на стойке автоматически.
Измерение твердости по шкале Роквелла выполняется в автоматическом режиме и
отображается на циферблате или дисплее (в зависимости от модификации).
Твердомеры выпускаются в двух модификациях TС-Р, TС-Р-Ц, которые отличаются
техническими характеристиками и наличием электропривода нагрузок у модификации TС-Р-Ц.
Модификация ТС-Р оснащена циферблатом; модификация ТС-Р-Ц – дисплеем с панелью
управления.
Общий вид твердомеров представлен на рисунке 1.
Пломбирование твердомеров стационарных Роквелла NOVOTEST TС-Р, TС-Р-Ц не
предусмотрено.
а)б)

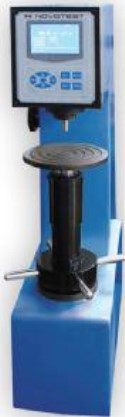

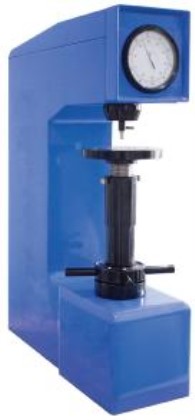

Рисунок 1 – Общий вид твердомеров
а) Твердомеры стационарные Роквелла NOVOTEST TС-Р;
б) Твердомеры стационарные Роквелла NOVOTEST TС-Р-Ц
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО) твердомеров модификации TС-Р-Ц предназначено для
настройки режимов работы и отображения результатов измерений на дисплее.
Конструкция твердомеров исключает возможность несанкционированного влияния на
ПО и измерительную информацию.
Уровеньзащитыпрограммногообеспечения«высокий»всоответствиис
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОВПО
Номер версии (идентификационный номер) ПО 1.5
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Наименование характеристики
±2,0
±0,5
Таблица 2 – Метрологические характеристики
Значение для модификации
TС-Р TС-Р-Ц
98,07 (10)
588,4 (60); 980,7 (100); 1471 (150)
от 70 до 93 HRА; от 25 до 100 HRВ;
от 20 до 70 HRC
Испытательные нагрузки для шкал Роквелла, Н
(кгс)
- предварительная
- основные
Пределы допускаемой относительной погрешности
предварительных испытательных нагрузок для
шкал Роквелла, %
Пределы допускаемой относительной погрешности
основных испытательных нагрузок для шкал
Роквелла, %
Диапазоныизмеренийтвердостипошкалам
Роквелла
Пределы допускаемой абсолютной погрешности
измерений твердости по шкалам Роквелла в
поддиапазонах
от 70 до 75 HRА включ.
св. 75 до 93 HRА
от 25 до 45 HRВ включ.
св. 45 до 80 HRВ включ.
св. 80 до 100 HRВ
от 20 до 35 HRC включ.
св. 35 до 55 HRC включ.
св. 55 до 70 HRC
±2,0 HRА
±1,2 HRА
±4,0 HRВ
±3,0 HRВ
±2,0 HRВ
±2,0 HRC
±1,5 HRC
±1,0 HRC
Лист № 3
Всего листов 4
Наименование характеристики
Таблица 3 – Основные технические характеристики
Значение для модификации
TС-Р TС-Р-Ц
-220 ± 22
50 ± 1
-200
700 700
240 250
520 500
70 82
Параметры электрического питания:
- напряжение, В
- частота, Гц
Потребляемая мощность, Вт, не более
Габаритные размеры твердомера, мм, не более
- высота
- ширина
- глубина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа
Срок службы, лет, не менее
от +10 до +30
65
от 94,0 до 106,7
10
Знак утверждения типа
наносится на заднюю поверхность корпуса твердомеров в виде наклеиваемой плёнки и на
титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
1 шт.
1 экз.
1 экз.
Количество
NOVOTEST
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Твердомер стационарный Роквелла
ТС-Р, ТС-Р-Ц
Индентор ø 1,588 мм
Алмазный конус для шкал Роквелла
Большой плоский стол
Малый плоский стол
V-образный стол
Меры твердости
Кабель питания
Упаковочная тара
Согласно заказу
Согласно заказу
1 шт.
1 шт.
1 шт.
Согласно заказу
1 шт.
1 шт.
НТЦ.ЭД.ТС-Р.000 РЭ
Паспорт
Руководство по эксплуатации
НТЦ.ЭД.ТС-Р-Ц.000 РЭ
НТЦ.ЭД.ТС-Р.000 ПС
НТЦ.ЭД.ТС-Р-Ц.000 ПС
Поверка
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства
измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства
поверки».
Основные средства поверки:
-эталонныемерытвердостипошкаламРоквелла,2-горазрядапо
Государственной поверочной схеме для средств измерений твердости по шкалам Роквелла и
Супер-Роквелла,утвержденнойприказом Федерального агентства по техническому
регулированию и метрологии от 30 декабря 2019 г. №3462, со значениями (83 ± 3) HRA,
(90 ± 10) HRB, (25 ± 5) HRC, (45 ± 5) HRC, (65 ± 5) HRC.
Лист № 4
Всего листов 4
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу
Нормативные и технические документы, устанавливающие требования к твердомерам
стационарным Роквелла NOVOTEST TС-Р, ТС-Р-Ц
Государственная поверочная схема для средств измерений твердости по шкалам
Роквелла и Супер-Роквелла, утвержденная приказом Федерального агентства по техническому
регулированию и метрологии от 30 декабря 2019 г. №3462
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 8.398-80 Государственная система обеспечения единства измерений. Приборы для
измерения твёрдости металлов и сплавов. Методы и средства поверки
ПРВМ.441118.002 ТУ:2018 «Твердомеры стационарные NOVOTEST TС. Технические
условия»
Изготовитель
ОбществосограниченнойответственностьюНТЦ«Промтехнологии»
(ООО НТЦ «Промтехнологии»)
ИНН 7805712518
Адрес: 198152, г. Санкт-Петербург, ул. Краснопутиловская, д. 69, литер А, Ч. Пом. 33Н,
офис 616.1
Телефон (факс): (812) 962-14-81
Web-сайт:
Е-mail:
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д.И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа №RA.RU.311373
от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
