Приборы для измерений параметров контура и шероховатости поверхности Surfcom Nex и Surfcom Crest, ГРСИ 79280-20
Номер госреестра:
79280-20
Наименование СИ:
Приборы для измерений параметров контура и шероховатости поверхности
Обозначение типа:
Surfcom Nex и Surfcom Crest
Производитель:
Фирма "ACCRETECH (Europe) GmbH", Германия; Завод-изготовитель "Tokyo Seimitsu Co., Ltd.", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78360
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений параметров контура и шероховатости поверхности
Surfcom Nex и Surfcom Crest
Назначение средства измерений
Приборы для измерений параметров контура и шероховатости поверхности Surfcom Nex
и Surfcom Crest (далее по тексту – приборы) предназначены для измерений профилей
различных деталей и (или) параметров шероховатости, а также для определения в измеренных
профилях геометрических параметров: расстояний между точками, углов, радиусов и
отклонений формы дуг.
Описание средства измерений
Действие приборов основано на принципе ощупывания неровностей исследуемой
поверхности щуповой консолью с алмазным, рубиновым или твердосплавным наконечником и
преобразования возникающих при этом механических колебаний щупа в изменения
напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в
микропроцессоре. Результаты измерений выводятся на монитор системы управления и оценки
(в виде профилей, числовых значений параметров шероховатости и геометрических параметров
профилей).
Прибор состоит из блока привода с измерительной системой, щуповой консоли, стойки с
гранитным основанием, системы управления и оценки результатов измерений на базе
персонального компьютера (ПК).
На гранитном основании смонтирована колонна с направляющими, на которой крепится
блок ведущего привода с датчиком и закрепленной на нем щуповой консолью. Управление
всеми перемещениями осуществляется при помощи меню на экране монитора, а также
джойстиком в ручном режиме. Джойстик может быть закреплен на гранитном основании
прибора или специальном столе.
Приборы Surfcom Nex могут оснащаться на выбор 4 типами датчиков: датчик для
измерений шероховатости, гибридный датчик (для измерений контура и шероховатости) и
датчики для измерений контура: стандартный и точный.
Приборы Surfcom Nex могут оснащаться на выбор двумя типоразмерами ведущего
привода, которые различаются диапазоном измерений по оси X: 100 мм или 200 мм.
Приборы Surfcom Nex могут оснащаться на выбор четырьмя типоразмерами стойки,
которые различаются высотой колонны и шириной гранитного основания.
Модификация приборов Accretech Surfcom Nex обозначается следующим образом:
SURFCOM NEX AAA BB - CC
гдеAAA – комплект поставляемых датчиков (см. таблицу 1);
BB – либо «DX» (с антивибрационным столом), либо «SD» (без антивибрационного
стола);
CC – комплект поставляемых ведущего привода и стойки (см. таблицу 2).
Обозначение
(«AAA»)
Гибридный
датчик
Точный датчик
для измерений
контура
Датчик для
измерений
шероховатости
Таблица 1 – Обозначение комплекта поставляемых датчиков Surfcom Nex
100
130
140
+
+
+
Стандартный
датчик для
измерений
контура
-+
-
-
-
+
-
-
-
Лист № 2
Всего листов 11
Обозначение
(«AAA»)
Гибридный
датчик
Точный датчик
для измерений
контура
Датчик для
измерений
шероховатости
101
131
141
030
040
001
031
041
+
+
+
-
-
-
-
-
Стандартный
датчик для
измерений
контура
-+
-+
--+
-
-
-
+
-
+
-
-
+
+
+
-
-
-
+
+
+
Таблица 2 – Обозначение комплекта поставляемых ведущего привода и стойки Surfcom Nex
Обозначение
(«CC»)
Ведущий привод
100 мм 200 мм
Стойка (основание × колонна), мм
600 × 250600 × 4501000 × 4501000 × 650
12+-+---
13+- - +--
14+- -- +-
15+- --- +
22 - ++---
23 - + - +--
24 - + -- +-
25 - + --- +
ПриборымодификацииSurfcomCrestосщаютсяоднимдатчиком,который
одновременно измеряет контур и шероховатость.
Общий вид приборов представлен на рисунках 1-6.
Пломбировка приборов от несанкционированного доступа не предусмотрена.
Лист № 3
Всего листов 11

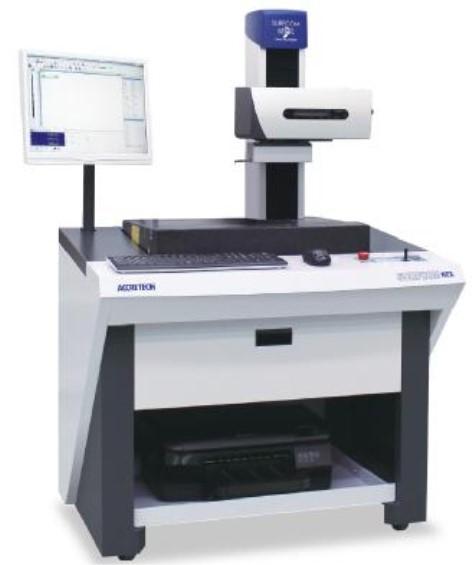

Рисунок 1 – Общий вид приборов для измерений параметров контура и шероховатости
поверхности Surfcom Nex

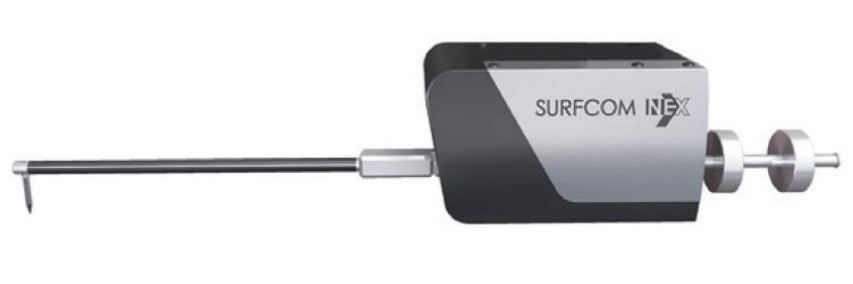

Рисунок 2 – Общий вид стандартного датчика для измерений контура поверхности для прибора
модификации Surfcom Nex

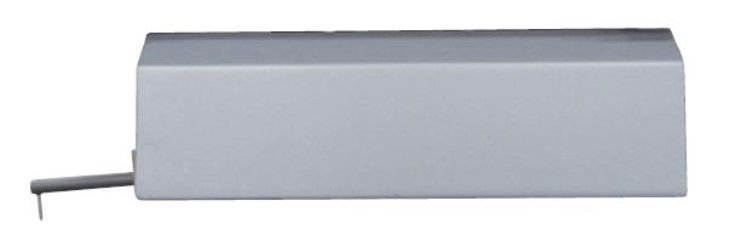

Рисунок 3 – Общий вид точного датчика для измерений контура поверхности для прибора
модификации Surfcom Nex
Лист № 4
Всего листов 11

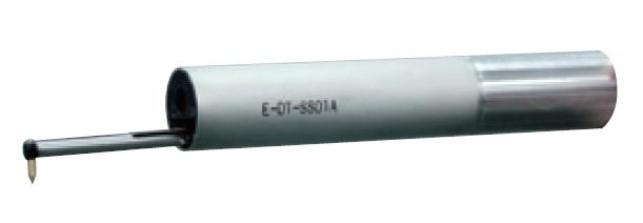

Рисунок 4 – Общий вид датчика для измерений шероховатости поверхности для прибора
модификации Surfcom Nex

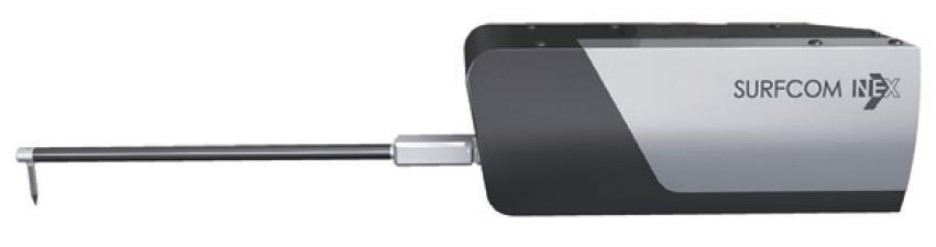

Рисунок 5 – Общий вид гибридного датчика для прибора модификации Surfcom Nex

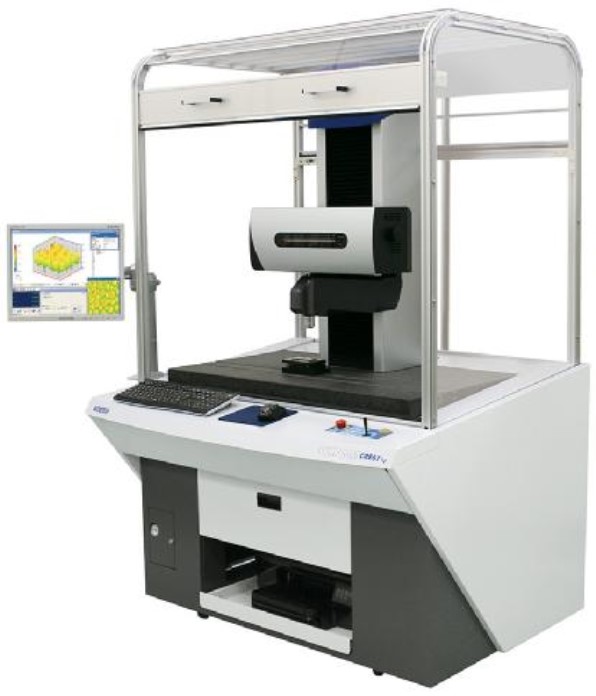

Рисунок 6 – Общий вид приборов для измерений параметров контура и шероховатости
поверхности Surfcom Crest
Лист № 5
Всего листов 11
Программное обеспечение
Приборы имеют в своем составе программное обеспечение (ПО) ACCTee, разработанное
для конкретной измерительной задачи, осуществляющее измерительные функции, функции
расчета параметров и функции индикации.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на
борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное
шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации),
что позволяет предотвратить неавторизованное использование ПО.
5.16.4
Таблица 3 – Идентификационные данные программного обеспечения
Значение
ACCTee
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО
–
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с
Р 50.2.077-2014.
Лист № 6
Всего листов 11
Метрологические и технические характеристики
Гибридный
-
-
-
-
от 0,04 до 1000
от 0,01 до 350
-
-
Таблица 4 – Метрологические характеристики приборов Surfcom Nex
Наименование характеристикиЗначение
Тип датчика Стандартный для
измерений контура
Точный для
измерений контура
Для измерений
шероховатости
Диапазон измерений по оси X, мм
При измерении контура поверхности
от 0 до 100
1)
(от 0 до 200
2)
)
Диапазон измерений по оси Z, мм
от 0 до 60от 0 до 5
-
Пределы допускаемой абсолютной погрешности
измерений по оси X
3)
, мкм
±(1,0 + X/100)
где X – измеряемая длина по оси X, мм
Пределы допускаемой абсолютной погрешности
измерений по оси Z
3)
, мкм
Разрешение по оси X, мкм, не хуже
±(1,5 + Z/50)±(0,8 + Z/50)±(1,0 + Z/50)
где Z – измеряемая длина по оси Z, мм
0,016
-
0,04
-
Разрешение по оси Z, мкм, не хуже
Предел допускаемого отклонения от прямолинейности
перемещения по оси X
3)
, мкм
Измерительное усилие, мН
от 10 до 30
0,020,015
1,0 (на 100 мм)
2,0 (на 200 мм)
от 2 до 304,0
-
При измерении шероховатости поверхности
-от 0,06 до 5000
Диапазон измерений шероховатости по параметру Rz,
мкм
Диапазон измерений шероховатости по параметру Ra,
мкм
-от 0,02 до 1800
Пределы допускаемой погрешности измерений
шероховатости по параметру Rz
3)
, мкм
Пределы допускаемой погрешности измерений
шероховатости по параметру Ra
3)
, мкм
±(0,01 + 0,05·Rz)±(0,01 + 0,03·Rz)
где Rz – измеряемое значение, мкм
±(0,002 + 0,05·Ra) ±(0,002 + 0,03·Ra)
где Ra – измеряемое значение, мкм
от 1,0 до 100от 0,1 до 20
0,75
Разрешение, мкм -
Измерительное усилие, мН -
1)
– для модификаций SURFCOM NEX AAA BB – 12, 13, 14, 15;
2)
– для модификаций SURFCOM NEX AAA BB – 22, 23, 24, 25;
3)
– при температуре окружающего воздуха от плюс 18 до плюс 22 °C
Лист № 7
Всего листов 11
12
13
14
15
22
23
24
25
от 0,03 до 60
10
от +10 до +35
Таблица 5 – Технические характеристики приборов Surfcom Nex
Наименование характеристикиЗначение
Обозначение комплекта поставляемых
ведущего привода и стойки («СС»)
Диапазон позиционирования по оси Z, мм
от 0 до 250
от 0 до 450
от 0 до 450
от 0 до 650
от 0 до 250
от 0 до 450
от 0 до 450
от 0 до 650
от 0,03 до 20
Скорость измерений, мм/с
Скорость позиционирования по оси X,
мм/с
Максимальная скорость
позиционирования по оси Z, мм/с
Параметры электрического питания (от
внешней сети):
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
от 100 до 240
50/60
670
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
60060010001000600
450450 450 450450
623823 8231043623
120130 215 225125
600 1000 1000
450 450 450
823 823 1043
135 220 230
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность воздуха (без
конденсата), %
от 40 до 80
Таблица 6 – Метрологические характеристики приборов Surfcom Crest
Наименование характеристики
Диапазон измерений по оси X, мм
Значение
от 0 до 200
от 0 до 13
от 0 до 26
от 0 до 32,5
Диапазон измерений по оси Z, мм:
при длине консоли 50 мм
при длине консоли 100 мм
при длине консоли 125 мм
При измерении контура поверхности
Лист № 8
Всего листов 11
0,1
Наименование характеристики
Диапазон измерений радиусов, мм
Пределы допускаемой абсолютной погрешности линейных измерений по оси X
1)
, мкм
Пределы допускаемой абсолютной погрешности линейных измерений по оси Z
1)
, мкм
Пределы допускаемой абсолютной погрешности линейных измерений
1)
, мкм
Значение
от 3 до 30
±(0,2 + X/150)
где X – измеряемая длина по оси X, мм
±(0,2 + Z/150)
где Z – измеряемая длина по оси Z, мм
±(0,5 + L/150)
где L – измеряемая длина, мм
±0,04
±1
Пределы допускаемой абсолютной погрешности измерений углов
1)
, °
Пределы допускаемой абсолютной погрешности измерений радиусов
1)2)
, мкм
Предел допускаемой абсолютной погрешности измерений отклонений формы дуги
окружности
1)2)
, мкм
0,54
Разрешение по оси X, нм
Разрешение по оси Z, нм
при длине консоли 50 мм
при длине консоли 100 мм
при длине консоли 125 мм
Предел допускаемого отклонения от прямолинейности перемещения по оси X, мкм
0,31
0,62
0,78
0,05 + 3L/10000
где L – перемещение по оси X, мм
от 0,55 до 0,75
от 0,01 до 1000
±(0,01 + 0,05·Rz)
±(0,002 + 0,05·Ra)
0,31
0,75
Измерительное усилие, мН
При измерении шероховатости поверхности
Диапазон измерений шероховатости по параметру Ra, мкм
Пределы допускаемой погрешности измерений шероховатости по параметру Rz, мкм
Пределы допускаемой погрешности измерений шероховатости по параметру Ra, мкм
Разрешение, мкм
Измерительное усилие, мН
1)
– при температуре окружающего воздуха от плюс 19,5 до плюс 20,5 °C;
2)
– при угле сегмента не менее 80°
Лист № 9
Всего листов 11
Значение
от 0 до 500
от 0,03 до 20
от 0,03 до 3
от 0,02 до 60
200
от 100 до 240
50/60
590
1000
560
1120
550
Таблица 7 – Технические характеристики приборов Surfcom Crest
Наименование характеристики
Диапазон позиционирования по оси Z, мм
Скорость измерений, мм/с:
контура
шероховатости
Скорость позиционирования по оси X, мм/с
Максимальная скорость позиционирования по оси Z, мм/с
Параметры электрического питания (от внешней сети):
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность воздуха (без конденсата), %
от +10 до +35
от 40 до 80
Лист № 10
Всего листов 11
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Наименование
Обозначение
Количество
Surfcom Nex или Surfcom Crest
1 шт.
Таблица 4 – Комплектность средства измерений
Прибор для измерений параметров контура
и шероховатости поверхности
1)
Стандартный щуп для измерений контура
–
1 шт.
Стандартныйщупдляизмерений
шероховатости
–1 шт.
–1 шт.
–1 шт.
–1 экз.
МП 203-34-20191 экз.
Калибровочное приспособление
Программное обеспечение на CD-диске
Руководство по эксплуатации
Методика поверки
1)
– выбранной комплектации
Поверка
осуществляется по документу МП 203-34-2019 «Приборы для измерений параметров контура и
шероховатости поверхности Surfcom Nex и Surfcom Crest. Методика поверки», утвержденному
ФГУП «ВНИИМС»22 октября 2019 г.
Основные средства поверки:
мера дляповеркиприборовдляизмеренийконтураповерхностиKN 100
(Рег. № 52266-12);
меры длины концевые плоскопараллельные 4-го или 3-го разряда по Приказу
Росстандарта от 29.12.2018 г. № 2840;
система лазерная измерительная XL-80 (Рег. № 35362-13);
комплект мер для поверки приборов MarForm – эталонная мера отклонения от
плоскостности (Рег. № 69357-17) с допускаемым отклонением от плоскостности не более
0,1 мкм;
мера наружного диаметра 4-го разряда по Приказу Росстандарта от 29.12.2019 г.
№ 2840 – сфера радиусом от 3 до 30 мм с отклонением от круглости не более 0,1 мкм;
мера шероховатости 1-го разряда по Приказу Федерального агентства по техническому
регулированию и метрологии от 06.11.2019 г. № 2657.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для
измерений параметров контура и шероховатости поверхности Surfcom Nex и Surfcom
Crest
Государственная поверочная схема для средств измерений параметров шероховатости
Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм,
утвержденная ПриказомФедерального агентства по техническому регулированию и
метрологии от 06.11.2019 г. № 2657
Техническая документация фирмы-изготовителя
Лист № 11
Всего листов 11
Изготовитель
ACCRETECH (Europe) GmbH, Германия
Адрес: Landsberger Str. 396, 81241 München, Germany
Тел.: +49 (0) 89-546788-0
Факс: +49 (0) 89-546788-0
Web-сайт:
E-mail:
Завод-изготовитель:
Tokyo Seimitsu Co., Ltd., Япония
Адрес: 4, Higashinakanuki-machi, suchiura-city, 300-0006 Ibaraki, Japan
Тел.: +81 (0) 29-831-1234
Факс: +81 (0) 29-831-4453
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Карл Цейсс» (ООО «Карл Цейсс»)
ИНН 7701234835
Адрес: 105005, г. Москва, Серебрянническая набережная, д. 29
Тел./факс: +7 (435) 933-51-51
Web-сайт:
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 39037-08 | Приборы для измерения деформаций | Geokon сер. 3900, 4200, 4202, 4210, 4911, 4911A | Фирма "Geokon Incorporated", США | Первичная поверка при ввозе в РФ | Перейти |
| 43677-10 | Система измерений количества нефтепродуктов СИКН-3 ООО "ЛУКОЙЛ-Волгограднефтепереработка" (причал № 3) | Нет данных | Фирма "Emerson Process Management", США | 2 года | Перейти |
| 21037-07 | Приборы для измерения твердости | DynaMIC, DynaMIC DL | Фирма "GE Inspection Technologies GmbH", Германия | 1 год | Перейти |
| 26439-04 | Рабочие эталоны единиц длины и ослабления в световоде | Нет данных | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 43943-10 | Калибраторы напряжения переменного тока широкополосные | Н5-6 | ООО "НПП "Радио, приборы и связь", г.Нижний Новгород | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
