Резервуар стальной вертикальный цилиндрический РВС-5000, ГРСИ 79243-20
Номер госреестра:
79243-20
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВС-5000
Производитель:
АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов", г.Самара
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 4
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78323
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВС-5000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар)
предназначен для измерения объема мазута, а также для его приема и хранения.
Описание средства измерений
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической
стенки с теплоизоляцией, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлен из листовой стали. В нижнем поясе
стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу.
В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-5000 с заводским№ 4
расположен на производственной площадке Уфимской ТЭЦ-4, 450045, город Уфа, улица
Энергетиков, дом 60.
Общий вид резервуара представлен на рисунке 1.

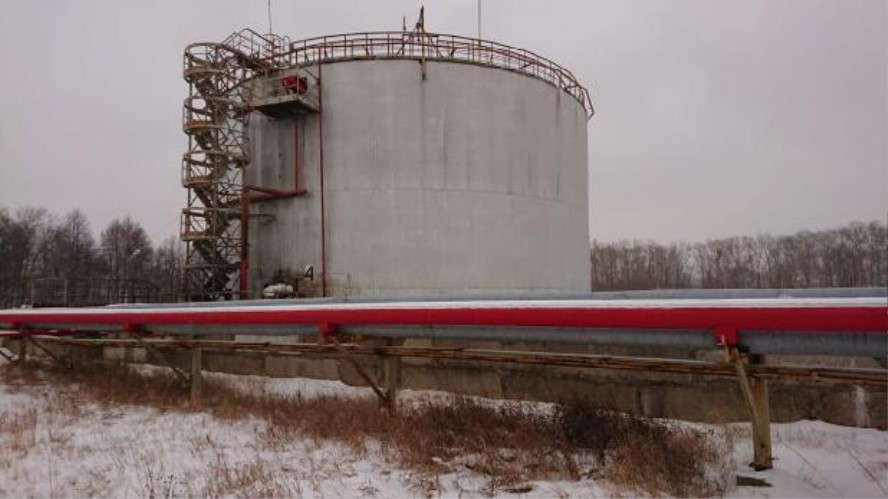

Рисунок 1 – Общий вид резервуара стального вертикального цилиндрического РВС-5000 № 4
Пломбирование резервуара стального вертикального цилиндрического РВС-5000
не предусмотрено.
Программное обеспечение
отсутствует.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±0,10
Значение
5000
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности
определения вместимости (при геометрическом
методе), %
Значение
12000
22784
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм
- высота резервуара
- диаметр резервуара по нижнему поясу
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -40 до +40
от 84,0 до 106,7
20
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
Количество
Обозначение
РВС-5000
Таблица 3 – Комплектность средства измерений
Наименование
Резервуар стальной вертикальный
цилиндрический заводской № 4
Паспорт
Градуировочная таблица
-
-
1 экз.
1 экз.
Поверка
осуществляется по документу РМГ 105-2010 «ГСИ. Резервуары стальные вертикальные
цилиндрические теплоизолированные. Методика поверки геометрическим методом».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности, Р30Н2К (регистрационный
номер в Федеральном информационном фонде № 29631-05);
- рулетка измерительная металлическая 2 класса точности, Р20У2Г (регистрационный
номер в Федеральном информационном фонде № 29631-05);
- линейка измерительная металлическая (регистрационный номер в Федеральном
информационном фонде № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
- толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер в Федеральном
информационном фонде № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
- нивелир оптический с компенсатором RGK N - 32 (регистрационный номер
в Федеральном информационном фонде № 61529-15);
рейканивелирнаятелескопическаяVEGATS3M(регистрационныйномерв
Федеральном информационном фонде № 51835-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде
оттиска поверительного клейма.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуарам
стальным вертикальным цилиндрическим РВС-5000
Приказ Федерального агентства по техническому регулированию и метрологии
от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости»
Изготовитель
Акционерное общество «Самарский завод котельно-вспомогательного оборудования и
трубопроводов (АО «СЗ КВОиТ») (в 2009 г. - ЗАО Самарский завод «КВОиТ»)
ИНН 6318116093
Адрес: 443022 г. Самара, проезд Мальцева , 1
Телефон: 8 (846) 979-96-03
Факс: 8 (846) 979-96-02
E-mail:
Заявитель
Уфимская ТЭЦ-4 филиал общества с ограниченной ответственностью «Башкирская
генерирующая компания» (Уфимская ТЭЦ-4 филиал ООО «БГК»)
ИНН 0277077282
Адрес: 450059, г. Уфа, ул. Рихарда Зорге, д. 3
Телефон: 8 (3472) 269-46-59
Факс: 8 (3472) 269-45-54
E-mail:
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и
испытаний в Республике Башкортостан» (ФБУ «ЦСМ Республики Башкортостан»)
Адрес: 450006, г. Уфа, бульвар Ибрагимова, 55/59
Телефон/факс: 8 (347) 276-78-74
E-mail:
Web-сайт:
Аттестат аккредитации ФБУ «ЦСМ Республики Башкортостан» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311406 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
