Установки поверочные передвижные Прометей, ГРСИ 79242-20
Номер госреестра:
79242-20
Наименование СИ:
Установки поверочные передвижные
Обозначение типа:
Прометей
Производитель:
ООО фирма "Метролог", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ П1, П2
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78322
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные передвижные Прометей
Назначение средства измерений
Установки поверочные передвижные Прометей предназначены для измерений объема,
уровня и температуры жидкости при определении вместимости, градуировке и поверке
резервуаров, автоцистерн объемным методом.
Описание средства измерений
Принцип действия установок основан на измерении объема жидкости, прошедшей через
расходомер жидкости турбинный PTF, соответствующего уровню жидкости, измеренному
уровнемером «Струна – М». Температура жидкости измеряется термометром ртутным
стеклянным лабораторным ТЛ-4.
Установки состоят из устройства подачи жидкости, трубной обвязки, средств измерений
и системы управления. Устройство подачи жидкости состоит из циркуляционных насосов и
регулирующей запорной арматуры, обеспечивающих воспроизведение расхода жидкости.
Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными
соединениями, устройство переключения потока жидкости. Система управления состоит из
блока управления, который осуществляет управление работой насосов, и персонального
компьютера, работающего под управлением специализированного программного обеспечения.
Персональный компьютер при помощи программного обеспечения осуществляет опрос средств
измерений, принимает, отображает и сохраняет данные об объеме и уровне жидкости, а также
осуществляет управление воспроизведением расхода жидкости.
Средства измерений, входящие в состав установок, представлены в таблице 1.
Наименование
11735-06
Таблица 1 – Средства измерений, входящие в состав установок
Регистрационный
номер
Расходомер жидкости турбинный PTF (исполнение PTF040) с
вторичным преобразователем теплоэнергоконтроллером ИМ2300
Уровнемер «Струна – М»
Термометр ртутный стеклянный лабораторный ТЛ-4
15669-02
303-91

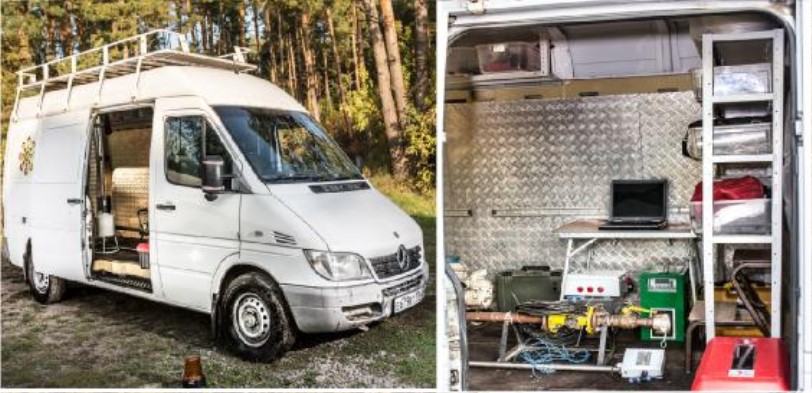

Общий вид установок приведен на рисунке 1.
Рисунок 1 – Общий вид установок поверочных передвижных Прометей
Лист № 2
Всего листов 4
Пломбирование установок от несанкционированного доступа не предусмотрено.
Пломбирование средств измерений, входящих в состав установок, от несанкционированного
доступа осуществляется в соответствии с описанием типа на конкретное средство измерений.
Программное обеспечение
Программное обеспечение (далее – ПО) обеспечивает выполнение следующих основных
функций:
ведение и формирование протоколов об измеренных параметрах;
автоматизированную работу установки;
архивацию данных в виде протоколов измерений и их защиту от изменений;
формирование протоколов измерений в виде Excel-таблиц и вывод их на печать.
ПОзащищеноотнесанкционированногодоступа,измененияалгоритмови
установленных параметров системой идентификации пользователя, а также контрольной
суммой.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077–2014.
Идентификационные данные ПО установки приведены в таблице 2.
Таблица 2 – Идентификационные данные ПО установок
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Metrolog Номер
версии (идентификационный номер) ПО 2.1
Цифровой идентификатор ПО0D7222C1F7CED0AD400526F9EF054D40
Алгоритмвычисленияконтрольной суммы
исполняемого кода
MD5
Метрологические и технические характеристики
±0,15
±1
±0,2
Значение
Вода
от 4 до 40
от 10 до 4000
от 0 до +55
Таблица 3 – Метрологические характеристики
Наименование характеристики
Измеряемая среда
Диапазон измерений объемного расхода жидкости, м
3
/ч
Пределыдопускаемойотносительнойпогрешностиизмерений
объема жидкости, %
Диапазон измерений уровня жидкости, мм
Пределы допускаемой абсолютной погрешности измерений уровня
жидкости, мм
Диапазон измерений температуры жидкости, °С
Пределыдопускаемойабсолютнойпогрешностиизмерений
температуры жидкости, °С
Значение
2
Таблица 4 – Основные технические характеристики
Наименование характеристики
1
Параметры электрического питания:
напряжение переменного тока, В
частота переменного тока, Гц
22
38
Потребляемая мощность, кВт
220
33
;
380
57
50±1
10
Лист № 3
Всего листов 4
от -15 до +40
98
от 84,0 до 106,7
Значение
2
Наименование характеристики
1
Условия эксплуатации:
температура окружающей среды
*
, °С
относительная влажность (при температуре плюс 25 °С), %, не
более
атмосферное давление, кПа
Средний срок службы, лет
10
* блок индикации, устройство управления и вычислительное устройство, входящие в состав уровнемера
«Струна – М», теплоэнергоконтроллер ИМ2300 и система управления установкой эксплуатируются при
температуре окружающей среды от плюс 10 до плюс 35 °С.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
Наименование
Установка поверочная передвижная Прометей, заводские № П1, П2
Паспорт
Руководство по эксплуатации
Методика поверки МП 1038-1-2019
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 1038-1-2019 «Инструкция. Государственная система
обеспечения единства измерений. Установки поверочные передвижные Прометей. Методика
поверки», утвержденному ФГУП «ВНИИР» 30 октября 2019 г.
Основные средства поверки:
средства измерений в соответствии с документами на поверку средств измерений,
входящих в состав установки;
рабочие эталоны единицы объема жидкости 1-го разряда с номинальными значениями
вместимости 100 и 200 дм
3
в соответствии с частью 3 Государственной поверочной схемы для
средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости, утвержденной приказом
Росстандарта от 7 февраля 2018 г. № 256;
термометр лабораторныйстеклянныйТЛС-4, диапазонизмеренийот0 до
плюс 55 °С, пределы допускаемой абсолютной погрешности ±0,1
С (регистрационный номер
32786-06);
колбы стеклянные эталонные 1-го класса точности с номинальной вместимостью 0,05;
0,25; 0,5; 1 дм
3
по ГОСТ 1770–74 «Посуда мерная лабораторная стеклянная. Цилиндры,
мензурки, колбы, пробирки. Общие технические условия».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к установкам поверочным
передвижным Прометей
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Росстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной
поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Изготовитель
Обществосограниченнойответственностьюфирма«Метролог»
(ООО фирма «Метролог»)
ИНН 1660235635
Адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.12, кв.33
Телефон: +7 (843) 513-30-75
E-mail:
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ВНИИР – филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А
Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ВНИИР – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от
24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
