Измерители многофункциональные цифровые SIDERKEMCO серии LIQUIDUS-TOCA-WL, ГРСИ 79236-20
Номер госреестра:
79236-20
Наименование СИ:
Измерители многофункциональные цифровые
Обозначение типа:
SIDERKEMCO серии LIQUIDUS-TOCA-WL
Производитель:
Фирма "Siderkemco Metalurji San. VE TIC. A.S", Турция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78316
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители многофункциональные цифровые SIDERKEMCO серии LIQUIDUS-
TOCA-WL
Назначение средства измерений
Измерители многофункциональные цифровые SIDERKEMCO серии LIQUIDUS-TOCA-
WL (далее по тексту - измерители) в комплекте с первичными термоэлектрическими
преобразователями (ТП)утвержденныхтипов, кислородными зондами, зондами для
термическогоанализа предназначены дляизмеренийирегистрациитемпературы
расплавленных металлов и электро-движущей силы (ЭДС), генерируемой датчиками
активности кислорода кислородных зондов, по которой расчетным путем определяются и
индицируются на дисплее измерителей: активность (содержание) кислорода, а также
содержание углерода и алюминия в расплавах металлов.
Описание средства измерений
Принцип действия измерителей состоит в следующем: подаваемые на измерительный
входизмерителяпервичныесигналытермо-ЭДС(ТЭДС)оттермоэлектрических
преобразователей и ЭДС кислородных зондов преобразовываются в цифровую форму и при
помощи микропроцессора пересчитываются в температуру и прочие рассчитываемые
параметры и выводятся на дисплей измерителя. По измеренным значениям термо-ЭДС ТП и
ЭДС, генерируемой различными зондами, измерители расчетным путем определяют активность
кислорода в расплавленной стали, по которой рассчитывается содержание углерода и
алюминия.
Измерители относятся к стационарным приборам и конструктивно выполнены в
прочном металлическом корпусе, на лицевой панели которого расположен сенсорный
многофункциональный дисплей.
Внутри корпуса измерителя находятся платы микропроцессора, дисплея, различных
интерфейсов связи для передачи измеренных данных на ПК, вывода данных на удаленный
внешний дисплей (в соответствии с заказом) и приема измеряемых данных от внешних зондов
(для ТП - в т.ч. по беспроводной связи), а также модуль питания. Также в зависимости от
выбранной конфигурации измеритель дополнительно может оснащаться встроенным модулем
цифро-аналогового преобразования (ЦАП) измеренной температуры (при помощи ТП) в
аналоговые сигналы постоянного тока в диапазоне от 4 до 20 мА.
На тыльной или на нижней (в зависимости от конструктивного исполнения) стороне
корпусаизмерителярасположеныразъемыдляподключениянапряженияпитания,
соединительного кабеля погружного жезла (для подсоединения внешнего ТП), приемника
(ресивера) беспроводной связи, а также для передачи данных по цифровым интерфейсам RS-
485, Profibus DP, Ethernet profinet, Ethernet modbus и др. (в зависимости от конфигурации
измерителя).
ИзмерителисерииLIQUIDUS-TOCA-WLимеют2основныхисполнения,
различающиеся по конструкции корпуса: «Wall type» (для панельного (стенового) монтажа) и
«Rack type» (для горизонтальной установки в монтажную 19-ти дюймовую стойку).
Код заказа измерителей приведен ниже:
LIQUIDUS-TOCA-WL- x1 - x2 - x3 - 0 - x4 - x5,где:
x1 – S, R или B (тип НСХ ТП);
x2 – 0; 1 или 2 (тип измеряемого металла, соотв.: сталь и железо, медь, алюминий);
x3 – 0 (без беспроводного модуля); 1 (с беспроводным модулем);
x4 – 0 (Wall type); 1 (Rack type);
x5 – 0 (RS-232); 1 (Profibus DP); 2 (Ethernet profinet); 3 (RS-485); 4 (4-20 мА); 5 (USB); 7
(Ethernet modbus); 9 (дополнительный интерфейс связи отсутствует).
Лист № 2
Всего листов 6
Измерители оснащены функцией самодиагностики внутренней аппаратуры и функцией
автоматической калибровки.
Общий вид измерителей многофункциональных цифровых SIDERKEMCO серии
LIQUIDUS-TOCA-WL представлен на рисунке 1.

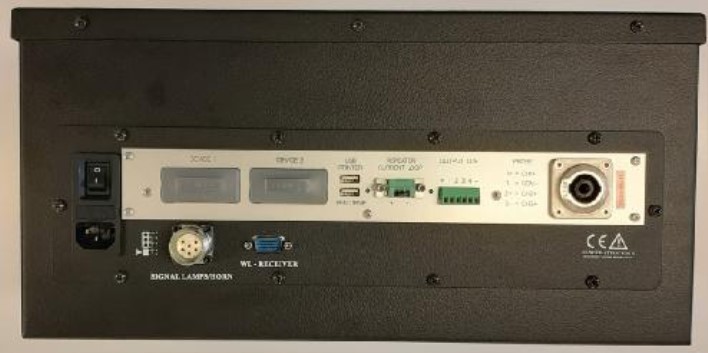

Исполнение «Wall type»
Лист № 3
Всего листов 6

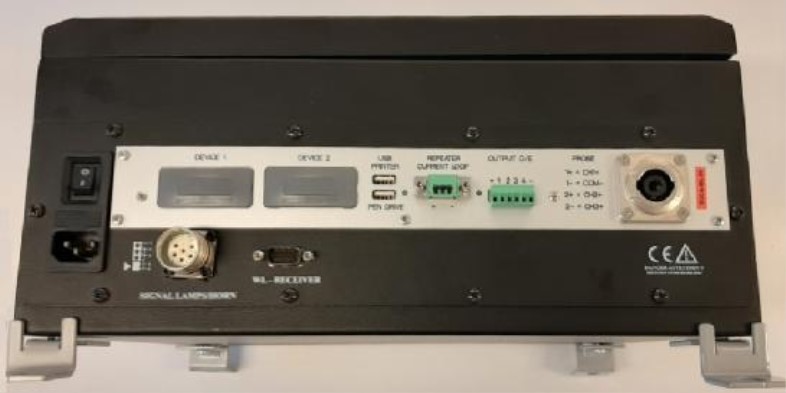

Исполнение «Rack type»
Рисунок 1 – Общий вид измерителей многофункциональных цифровых SIDERKEMCO
серии LIQUIDUS-TOCA-WL
Пломбирование измерителей не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) измерителей состоит из встроенной и автономной части
ПО.
Метрологически значимым является только встроенное ПО, которое устанавливается на
предприятии-изготовителе во время производственного цикла в энергонезависимую память
микропроцессора измерителя. Данное ПО недоступно пользователю и не подлежит изменению
на протяжении всего времени функционирования измерителя.
Встроенное ПО предназначено для расчета измеренных значений в режиме реального
времени и их архивирования в памяти измерителя.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные
Идентификационное наименование ПО
Номер версии ПО, не ниже
Цифровой идентификатор программного обеспечения
Значение
TOCA-WL
V.23
отсутствует
Лист № 4
Всего листов 6
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
«средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное
обеспечение защищено от преднамеренных изменений с помощью простых программных
средств. Параметры точных функций, способных повлиять на обычное функционирование из-
мерителя, защищены паролем.
Автономное ПО «Measure» предназначено для отображения результатов измерений на
экране ПК, обработки и отслеживания данных, исходя из различных потребностей пользовате-
ля.
Метрологические и технические характеристики
Метрологические и основные технические характеристики цифровых SIDERKEMCO
серии LIQUIDUS-TOCA-WLприведены в таблицах 2 и 3.
±0,1
±0,25
±0,05
Значение
от +500 до +1819
от +500 до +1768
от +500 до +1767
от +1200 до +1721
от 4 до 20
от -350 до +350
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений ТЭДС ТП в температурном эквиваленте (в
зависимости от НСХ по ГОСТ Р 8.585-2001/МЭК 60584-1), °C:
- для типа «B»
- для типа «S»
- для типа «R»
Пределы допускаемой приведенной погрешности измерений
температуры, % (от диапазона измерений)
Диапазон преобразования температуры модулем ЦАП, °С
Диапазон выходных сигналов модуля ЦАП, мА
Пределы допускаемой приведенной погрешности измерений и
преобразования температуры в аналоговые сигналы при исполь-
зовании модуля ЦАП, % (от диапазона измерений)
Диапазон измерений ЭДС, мВ
Пределы допускаемой приведенной погрешности измерений
ЭДС, % (от диапазона измерений)
Единица младшего разряда индикации показаний, °С (мВ)
0,1
от 1 до 1999
от 0,01 до 0,200
от 0,01 до 0,199
400×300×170
470×220×250
12
10
Таблица 3 – Основные технические характеристики
Расчетные параметры, индицируемые на дисплее измерителей:
- содержание кислорода, ‰
- содержание углерода, %
- содержание алюминия, %
Габаритные размеры корпуса измерителя, мм
- для исполнения «Wall type»
- для исполнения «Rack type»
Масса измерителя, кг
- для исполнения «Wall type»
- для исполнения «Rack type»
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
от +5 до +40
80
20 000
10
Знак утверждения типа
типа наносится на титульный лист руководства по эксплуатации типографским способом, а
также на корпус измерителя при помощи наклейки.
Лист № 5
Всего листов 6
Комплектность средства измерений
LIQUIDUS-TOCA-WL1 шт.
Таблица 4 ‒ Комплектность средства измерений
НаименованиеОбозначениеКол-во
Измеритель многофункциональный цифровой
(исполнение и конфигурация в соответствии с заказом)
Коннектор для подключения входных сигналов
LIQUIDUS-SCK-MV-
ML
Руководство по эксплуатации (на русском языке)-1 экз.
Методика поверки МП 207-017-20201 экз.
По дополнительному заказу: погружной жезл (для подсоединения внешнего ТП), внешние
ТП (однократного применения) утвержденных типов, кислородные зонды и зонды для
термического анализа, внешний удаленный дисплей, звуковая и визуальная сигнализация,
беспроводной ресивер, беспроводной преобразователь сигналов (с зарядным устройством),
ручной прибор для проверки работоспособности, программное обеспечение «Measure»,
соединительные кабели и монтажный элементы.
Поверка
осуществляется по документу МП 207-017-2020 «Измерители многофункциональные цифровые
SIDERKEMCOсерииLIQUIDUS-TOCA-WL.Методикаповерки»,утвержденному
ФГУП «ВНИИМС», 30 марта 2020 г.
Основные средства поверки:
Эталон единицы постоянного электрического напряжения 3-го разряда в соответствии с
приказом Росстандарта от 30.12.2019г. № 3457 - Калибратор процессов прецизионный Fluke
7526A (Регистрационный № 54727-13).
Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с
приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и
коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
многофункциональным цифровым SIDERKEMCO серии LIQUIDUS-TOCA-WL
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таб-
лицы и допуски
Приказ Федерального агентства по техническому регулированию и метрологии от
30.12.2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измере-
ний постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измере-
ний силы постоянного электрического тока в диапазоне от 1×10
-16
до 100 А»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
Техническая документация фирмы-изготовителя
Лист № 6
Всего листов 6
Изготовитель
Фирма «SIDERKEMCO METALURJI SAN. VE TIC.A.S.», Турция
Адрес: Tepeören Mh.Hikmet Sk.No:8 Tuzla 34959 ISTANBULTURKEY
Тел.: + 90 216 304 15 84
Факс: + 90 216 304 11 62
E-mail:
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Сидермаг» (ООО «Сидермаг»)
Адрес: г. Екатеринбург, ул. Совхозная, 20А, офис 14
Тел./факс: +7 (343) 300-93-26
E-mail:
Web-сайт:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49279-12 | Измерители удельного электрического сопротивления углеграфитовых изделий | ИУС-4 | ООО "Челэнергоприбор", г.Челябинск | 2 года | Перейти |
| 9786-84 | Влагомеры зерна электронно-цифровые | Колос-2 | Нет данных | 1 год (ГОСТ 8.002-71) | Перейти |
| 4368-74 | Измерители КСВН панорамные | Р2-34, Р2-35, Р2-36, Р2-37, | Нет данных | Нет данных | Перейти |
| 40234-08 | Осциллографы цифровые запоминающие | WaveAce 102, WaveAce 112, WaveAce 202, WaveAce 212, WaveAce 222, WaveAce 232 | Компания "LeCroy Corporation", США | 1 год | Перейти |
| 7517-79 | Измерители уровня | MV-61 | Народное предприятие ФЕБ, Прецитроникс, Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
