Вибропреобразователи с пониженным питанием АР20ХХ, ГРСИ 79227-20
Номер госреестра:
79227-20
Наименование СИ:
Вибропреобразователи с пониженным питанием
Обозначение типа:
АР20ХХ
Производитель:
ООО "ГлобалТест", г.Саров
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78307
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вибропреобразователи АР20ХХ с пониженным питанием
Назначение средства измерений
Вибропреобразователи АР20ХХ с пониженным питанием (далее – датчик) предназначе-
ны для измерений вибрационных и ударных ускорений.
Описание средства измерений
Принцип действия датчика основан на генерации электрического сигнала, пропорцио-
нального воздействующему ускорению.
В конструкции датчика использована механическая схема с пьезоэлементом, работаю-
щим на сдвиг, и встроенный унифицированный усилитель, позволяющий снизить выходной
импеданс и повысить мощность выходного сигнала.
В зависимости от диапазонов измерений и конструктивных особенностей датчики вы-
пускаются в нескольких модификациях. Каждая модификация может иметь несколько исполне-
ний, отличающихся номинальным значением коэффициента преобразования, типом соедините-
ля или способом крепления к объекту контроля. Материал корпуса – нержавеющая сталь или
титановый сплав.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
индекс исполнения
напряжение питания (для АР2089-100-ХХ-ХХ)
значение коэффициента преобразования, мВ/g (до четырех символов)
АР20 ХХ- ХХ- ХХ- ХХ
индекс модификации (до трех символов)
Конструктивные особенности датчиков приведены в таблице 1. Внешний вид датчиков
приведен на рисунках 1, 2 и 3.
значение
коэффициента
осей
Таблица 1 – Конструктивные особенности датчиков
Номинальное
Количество
Наименование мо-измери-Способ
дификации
преобразования,
тельных крепления
мВ/(м
с
-2
)
Наличие
электриче-
ской изоля-
Тип соединителя
ции
АР2036-ХХ
кабельный вывод
1; 3; 101
3 винта М4
да
металлорукав
10
нет
АР2036-ХХ-01
винт М6-8g
АР2036-ХХ-02
АР2036-ХХ-03
AP20712034 вита M4
АР2089-100-5
АР2089-100-5-01
АР2089-100-5-02
АР2089-100-3.31
АР2089-100-3.3-01
АР2089-100-3.3-02
AP2089U-XX1; 3; 10
шпилька
AH0110
BNC
AR03 (10-32 UNF)
кабельный вывод
BNC
AR03 (10-32 UNF)
кабельный вывод
даСР50-74ФВ
Лист № 2
Всего листов 5

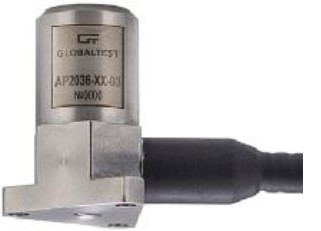

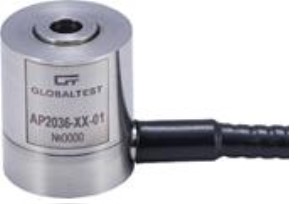

а) АР2036-ХХ
б) АР2036-ХХ-01
в) АР2036-ХХ-02
г) АР2036-ХХ-03
д) AP2071
е) АР2089-100-XX
ж) АР2089-100-XX-01
и) АР2089-100-XX-02
к) AP2089U-XX
Рисунок 1 – Внешний вид датчиков
Пломбирование датчиков не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Максимальное значение амплитуды измеряемого ускорения, м/с
2
, не менее:
- для АР2036-10-XX, АР2089U-10
- для АР2036-30-XX, АР2089U-30
- для АР2036-100-XX, АР2089U-100
- для АР2071
- для АР2089-100-5-XX
- для АР2089-100-3.3-XX
2500
750
250
125
100
70
Лист № 3
Всего листов 5
1
3
10
20
от 0,5до 12000
от 0,5до 8000
от 1до 5000
от 1до 3000
36
25
15
10
5
10
4
12,5
15
Продолжение таблицы 2
Номинальное значение коэффициента преобразования на базовой частоте
200 Гц, мВ/(м
с
-2
):
- для АР2036-10-XX, АР2089U-10
- для АР2036-30-XX, АР2089U-30
- для АР2036-100-XX, АР2089-100-5-XX, АР2089-100-3.3-XX
- для АР2071
Рабочий диапазон частот, Гц:
- для АР2089-ХХ-ХХ-ХХ, AP2089U-XX
- для АР2036-XX, АР2036-XX-01
- для АР2036-XX-02, АР2036-XX-03
- для АР2071
Частота установочного резонанса в осевом направлении, кГц, не менее:
- для АР2089-ХХ-ХХ-ХХ, AP2089U-XX
- для АР2036-XX, АР2036-XX-01
- для АР2036-XX-02, АР2036-XX-03
- для АР2071
Относительный коэффициент поперечного преобразования, %, не более
Отклонение действительного значения коэффициента преобразования от
номинального значения, %, в пределах
Нелинейность амплитудной характеристики, %
Неравномерность частотной характеристики в рабочем диапазоне частот, %
Пределы допускаемой основной относительной погрешности при измерении
виброускорения в рабочих диапазонах амплитуд и частот, %
Коэффициент влияния температуры окружающего воздуха на коэффициент
преобразования, %/
С:
- для АР2036-XX, АР2036-XX-01, АР2071, АР2089-ХХ-ХХ-XX в рабочем
диапазоне температур
- для АР2036-XX-02, АР2036-XX-03 в диапазоне от -50 до +20 ºС включ.
- для АР2036-XX-02, АР2036-XX-03 в диапазоне от св. +20 до +125 ºС включ.
- для АР2036-XX-03 в диапазоне от св. +125 до +150 ºС
0,2
0,08
0,04
0,2
Нормальные условия измерений:
- температура окружающего воздуха,
С
- относительная влажность воздуха, %
от 18 до 25
до 80
Значение
от 9 до 15
5,00±0,25
3,30±0,16
от 5 до 12
от 2,5 до 3,5
от 1,5 до 2,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение питания, В:
- для АР2036-XX-ХХ, АР2071, АР2089U-XX
- для АР2089-100-5- XX
- для АР2089-100-3.3-XX
Уровень постоянного напряжения на выходе, В:
- для АР2036-XX-ХХ, АР2071, АР2089U-XX
- для АР2089-100-5-XX
- для АР2089-100-3.3-XX
Уровень СКЗ собственных шумов в рабочем диапазоне частот, приведённый
ко входу, м/с
2
:
- для АР2089-ХХ-ХХ-ХХ, AP2089U-XX
,
АР2036-XX, АР2036-XX-01
- для АР2036-XX-02, АР2036-XX-03, АР2071
0,003
0,03
Лист № 4
Всего листов 5
Значение
39
95
160
40
28
32
25×30
38×39
17×50
17×35
17×30
44×44×34
Продолжение таблицы 3
Наименование характеристики
Масса датчика без кабеля, г, не более:
- для АР2036-XX, АР2036-XX-01
- для АР2036-XX-02, АР2036-XX-03
- для АР2071
- для АР2089-100-5, АР2089-100-3.3
- для АР2089-100-5-01, АР2089-100-3.3-01, АР2089U-XX
- для АР2089-100-5-02, АР2089-100-3.3-02
Габаритные размеры датчика (диаметр
высота), мм, не более:
- для АР2036-XX, АР2036-XX-01
- для АР2036-XX-02, АР2036-XX-03
- для АР2089-100-5, АР2089-100-3.3
- для АР2089-100-5-01, АР2089-100-3.3-01, АР2089U-XX
- для АР2089-100-5-02, АР2089-100-3.3-02
- для АР2071 (длина
глубина
высота)
Условия эксплуатации:
- температура окружающего воздуха для 12
(кроме АР2036-XX-03),
С
- температура окружающего воздуха для АР2036-XX-03,
С
- температура окружающего воздуха для АР2089-XX-ХХ-ХХ,
С
- относительная влажность воздуха при 35
С, %
Гарантийный срок хранения с момента изготовления, месяцев
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев
от -50 до +125
от -50 до +150
от -50 до +85
до 95
42
36
Знак утверждения типа
наносится на заглавный лист паспорта АБКЖ.433642.500-ХХПС и руководства по эксплуата-
ции АБКЖ.433642.500РЭ типографским способом в левом верхнем углу.
Комплектность средства измерений
1 шт.
АБКЖ.433642.500РЭ
Количество
1 шт.
Таблица 4 – Комплектность датчика
Наименование
Вибропреобразователь АР20ХХ с пониженным питанием
Вибропреобразователь АР20ХХ с пониженным питанием.
Паспорт
Обозначение
АБКЖ.433642.500
АБКЖ.433642.500-
ХХПС
Комплект крепежный
1 шт.
Вибропреобразователь АР20ХХ с пониженным питанием.
Руководство по эксплуатации
одно на
партию
Поверка
осуществляется по документу ГОСТ
Р
8.669-2009 «Государственная система обеспечения един-
ства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преоб-
разователями. Методика поверки».
Основные средства поверки: рабочий эталон 2-го разряда в соответствии с ГПС, утвер-
жденной приказом Росстандарта от 27 декабря 2018 г. № 2772 (диапазон частот от 0,5 до
12000 Гц, погрешность воспроизведения на базовой частоте в пределах ±2 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к вибропреобра-
зователям АР20ХХ с пониженным питанием
Приказ Федерального агентства по техническому регулированию и метрологии от
27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств
измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.433642.500ТУ Вибропреобразователи АР20ХХ с пониженным питанием. Техни-
ческие условия
Изготовитель
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)
ИНН 5254021532
Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6
Телефон: (83130) 67777
Факс: (83130) 67778
E-mail:
Web-сайт:
Испытательный центр
Федеральное Государственное унитарное предприятие «Российский федеральный ядер-
ный центр - Всероссийский научно-исследовательский институт экспериментальной физики»
(ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188 г. Саров Нижегородской обл., пр. Мира, д. 37
Телефон: (83130) 22224, 22253
Факс: (83130) 22232
E-mail:
Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311769 от 07.07.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22562-07 | Вибропреобразователи | АР91 | ООО "ГлобалТест", г.Саров | 1 год | Перейти |
| 14391-95 | Вибропреобразователи | АНС-252 | АО "НПО измерительной техники" (ИТ), г.Королев | 1 год | Перейти |
| 22566-07 | Вибропреобразователи | АР30 | ООО "ГлобалТест", г.Саров | 1 год | Перейти |
| 41847-09 | Вибропреобразователи с токовым выходом | АР35Т | ООО "ГлобалТест", г.Саров | 1 год | Перейти |
| 11276-88 | Преобразователи виброизмерительные пьезоэлектрические низкочастотные (вибропреобразователи) | АНС104 | Завод "Биофизприбор", Украина, г.Львов | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
