Приложение к свидетельству № 78301
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
СистемаизмерительнаяуниверсальногоиспытательногостендаРОСНА
ИС-12.2
Назначение средства измерений
Система измерительная универсального испытательного стенда РОСНА ИС-12.2 (далее -
система) предназначена для измерений параметров давления, температуры, расхода жидкости и
частоты вращения валов агрегатов.
Описание средства измерений
Принцип действия системы основан на измерении, обработке и индикации информации,
поступающей с первичных измерительных преобразователей, установленных на объекте
проверки, согласно программ и технологий проводимых проверок.
Конструктивно система представляет собой совокупность технических и программных
средств, в том числе:
- оборудование нижнего уровня, смонтированное на раме установки, включающее:
девятьдатчиковдавленияМИДА-13П(регистрационныйномервФедеральном
информационном фондепообеспечению единстваизмерений(рег. №)17636-06),
преобразователь расхода турбинныйТПР10-1-1,преобразователь расхода турбинный
ТПР12-2-1 (рег. № 8326-04), термопреобразователь сопротивления ДТС064-50М (рег. № 28354-
10), два датчика тахометрических МЭД-1 (рег. № 64257-16), аналоговые и цифровые линии
связи, соединяющие датчики с измерительными модулями и контроллерами системы через
шкаф измерительного оборудования (ШИО);
- оборудование среднего уровня, включающее:
измерительную установку LTR, размещенную в ШИО, с измерительными модулями
LTR-27, LTR-51 (рег. № 35234-15) осуществляющими циклический опрос, прием, и измерение
электрических сигналов от датчиков избыточного давления, датчиков расхода жидкости,
датчика температуры и преобразование результатов измерений в цифровой код и передачу его в
ПЭВМ;
два преобразователя тахометрических ПТ (рег. № 47501-11) осуществляющих измерение
частоты вращения валов агрегатов по периодическим сигналам, поступающим от датчиков
тахометрических и преобразование результатов измерений в цифровой код и передачу его в
ПЭВМ
- оборудование верхнего уровня (рабочая станция оператора), включающее: ПЭВМ со
специализированнымпрограммнымобеспечением(ПО)дляосуществленияприема
измерительнойинформацииотизмерительной установкиLTRипреобразователей
тахометрических ПТ по цифровым каналам связи и отображение ее в удобном для пользователя
виде
Система обеспечивает измерение, индикацию и автоматическое обновление данных
измерений на экране ПЭВМ и архивирование параметров в процессе работы установки.
Функционально система состоит из измерительных каналов (ИК):
- ИК избыточного давления и разрежения;
- ИК расхода жидкости;
- ИК температуры;
- ИК частоты.
Лист № 2
Всего листов 7
ИК избыточного давления и разрежения
ПринципдействияИКизбыточногодавленияоснованнапреобразовании
тензопреобразователемизмеряемогодавленияввыходной сигналразбаланса
тензометрическогомоста, иэлектронногопреобразователя,питающего тензомости
преобразующего выходной сигнал тензомоста в унифицированный выходной электрический
сигнал постоянного тока.
ИК расхода жидкости
Принцип действия ИК основан на преобразовании магнитоиндукционным генератором
оборотов небольшой турбины, вызванных протекающей жидкостью в электрические сигналы
измерительной информации, напряжение и частота которых пропорциональна измеряемому
расходу жидкости.
ИК температуры
Принцип действия ИК основан на измерении величины изменения электрического
сопротивления при изменении температуры в зависимости от типа материала чувствительного
элемента.
ИК частоты
Принцип действия ИК основан на регистрации тахометрическим датчиком МЭД-1
прохождения зубьев измерительного колеса из ферромагнитного материала находящегося на
валу агрегата и формирования импульсов с частотой пропорциональной частоте вращения вала,
и дальнейшем измерении сформированных импульсов преобразователем тахометрическим ПТ.
Общий вид элементов системы, места пломбировки от несанкционированного доступа,
местананесениязнакаутверждениятипаизнакаповеркипредставленына
рис. 1-8.

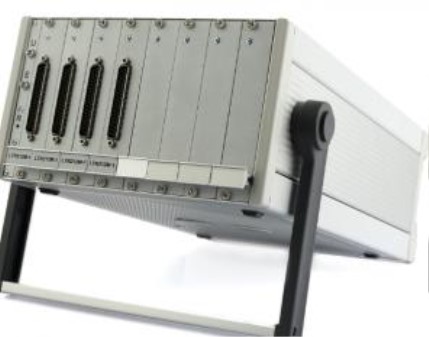

Рисунок 1 - Установка LTR с измерительными модулями LTR-27, LTR-51

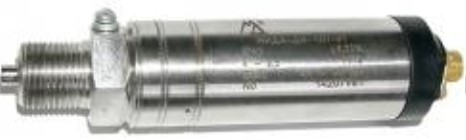

Рисунок 2 - Датчик МИДА – ДИВ-13П-В-011
Места пломбировки
Лист № 3
Всего листов 7

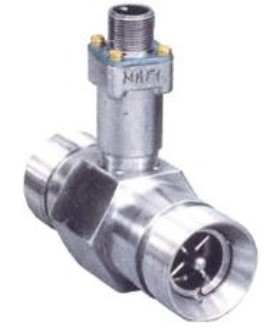

Рисунок 3 - Преобразователь расхода турбинный ТПР10-1-1, ТПР12-2-1
Рисунок 4 – Термометр сопротивления ДТС064-50М

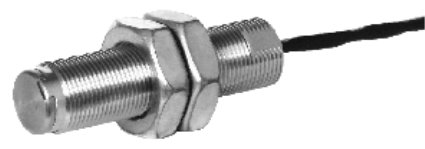

Рисунок 5 – Тахометрический датчик МЭД-1

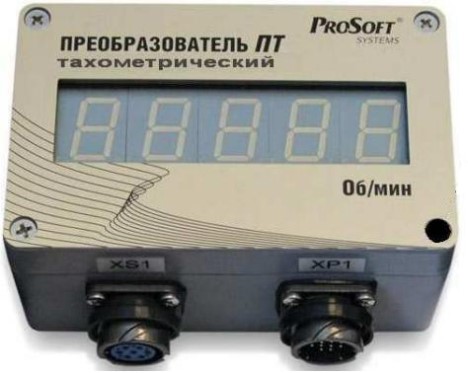

Рисунок 6 – Преобразователь тахометрический ПТ
Лист № 4
Всего листов 7

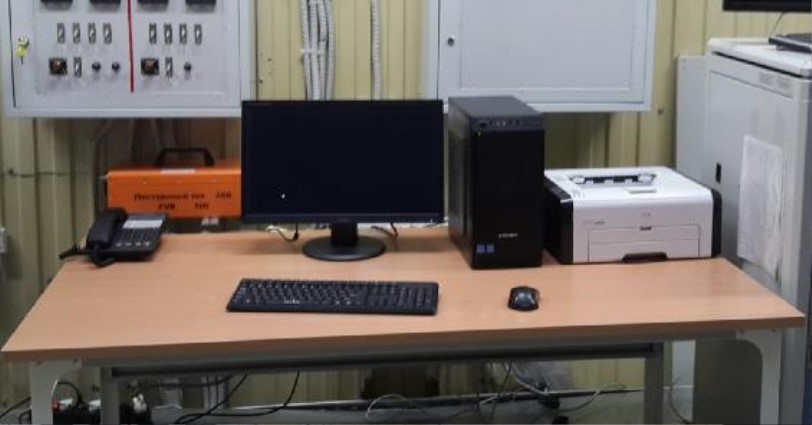

Рисунок 8 – Рабочая станция оператора
Программное обеспечение
ПО системы представляет программный продукт «HMI-IS12.2», устанавливаемый на
ПЭВМ и выполняющий функции приема, обработки и отображения измерительной
информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления контрольной trial исполняемого кода
Значение
HMI-IS12.2
1.01
06ea96C3
CRC32
Уровень защиты ПО «низкий» в соответствии с Р 50.2.77-2014
.

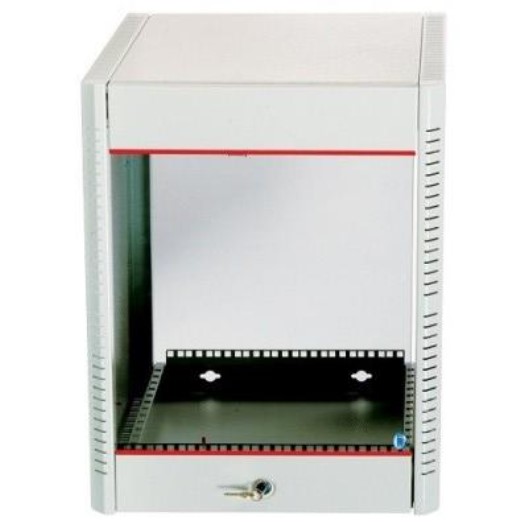

Рисунок 7 – Шкаф измерительного оборудования
Место нанесения знака
утверждения типа
Место нанесения знака
поверки
Лист № 5
Всего листов 7
Метрологические и технические характеристики
±1
Значение
от -0,1 до 0,1
от 0,01 до 0,2
от 0,01 до 0,6
от -0,1 до 0,15
от 7,2 до 36
от 15 до 96
Таблица 2 – Метрологические характеристики
Наименование характеристики
ИК измерений избыточного давления – разрежения, МПа:
Количество ИК – 5
Количество ИК – 2
Количество ИК – 1
Количество ИК – 1
Пределы допускаемой относительной основной погрешности
приведеннойкверхнемупределуизмеренийизбыточного
давления, %
ИК измерений расхода жидкости, л/мин:
Количество ИК – 1
Количество ИК – 1
Пределы допускаемой относительной основной погрешности
измерений расхода жидкости от измеренного значения, %
ИК измерений температуры (1 шт.),
o
C
Пределыдопускаемойабсолютнойосновнойпогрешности
измерений температуры,
o
C
±1
от +10 до +100
±2
ИК измерений частоты (2 шт.), об/мин
Пределыдопускаемойабсолютнойосновнойпогрешности
измерений частоты, об/мин
от 990 до 10000
±50
Значение
220 ±22
50 ±1
50
650
350
345
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электропитания:
- номинальное напряжение, В
- частота, Гц
МассаШИО и рабочей станции оператора, кг, не более
Габаритные размеры ШИО (длина
ширина
высота), мм, не более
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС
относительная влажность воздуха при температуре +20 ºС, %
атмосферное давление, кПа
от +15 до +25
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус системы методом наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Датчик давления
Преобразователь расхода турбинный
Преобразователь расхода турбинный
Термопреобразователь сопротивления
Датчик тахометрический
Преобразователь тахометрический
Модуль с преобразователями
Модуль с преобразователями
Модуль с преобразователями
ПЭВМ
Обозначение
МИДА – ДИВ-13П-В-01
ТПР10-1-1
ТПР12-2-1
ДТС064-50М
МЭД-1
ПТ
LTR-27 с (H-27I-20)
LTR-27 с (H-27R-100)
LTR-51 с (H-51FL)
-
Кол-во, шт.
9
1
1
1
2
2
1
1
1
1
Лист № 6
Всего листов 7
Продолжение таблицы 4
Наименование
Руководство по эксплуатации
Паспорт
Руководство пользователя
Методика поверки
Обозначение
ИС12.2.10.00.00.00 РЭ
ИС12.2.00.00.00.00 ПС
ИС12.2.10.00.00.00 И3
-
Кол-во, шт.
1
1
1
1
Поверка
осуществляется по документу МП 79221-20 «Система измерительная универсального
испытательного стенда РОСНА ИС-12.2. Методика поверки», утвержденному ФГБУ «ГНМЦ
Минобороны России» 24.12.2019.
Основные средства поверки:
- мультиметр В7-64 (рег. № 16688-97);
- источник питания постоянного напряжения Б5-44А (рег. № 5964-77);
- манометр грузопоршневой МП-6 (рег. № 1297-87);
- мановакуумметр грузопоршневой МВП-2,5 (рег. № 1652-99);
- стенд поверочный СПВ (рег.№ 20945-01);
-термометрсопротивленияплатиновыйвибропрочныйэталонныйПТСВ-4-2
(рег. № 23040-02);
- измеритель температуры многоканальный МИТ 8.10 (рег. № 19736-11);
- установка тахометрическая УТ05-60 (рег. № 6840-78);
- частотомер электронно-счётный Ч3-85/3 (рег. № 32359-06);
- генератор сигналов произвольной формы 33120А (рег. № 26209-03);
- частотомер электронно-счётный Ч3-85/3 (рег. № 32359);
- осциллограф цифровой TDS2024B (рег. № 32618-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на корпус системы методом наклейки и в свидетельство о
поверке в виде оттиска клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе измерительной
универсального испытательного стенда РОСНА ИС-12.2
ГОСТ 8.022-91 ГСИ. Государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне 1·10
-16
-30 А
Приказ Федерального агентства по техническому регулированию и метрологии от
15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии
от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств
измерений времени и частоты»
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
Изготовитель
Общество с ограниченной ответственностью «Производственная компания «РОСНА
Инжиниринг» (ООО «ПК «РОСНА Инжиниринг»)
ИНН 7811496880
Адрес: 193318, г. Санкт-Петербург, Ворошилова ул, дом 2, литер «АБ», офис 911
Телефон: +7 (812) 401-67-68
E-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
