Устройства для контроля геометрических параметров автодорог КП-232 РДТ и КП-232э РДТ, ГРСИ 79210-20
Номер госреестра:
79210-20
Наименование СИ:
Устройства для контроля геометрических параметров автодорог
Обозначение типа:
КП-232 РДТ и КП-232э РДТ
Производитель:
АО "СНПЦ РДТ", г.Саратов
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78290
об утверждении типа средств измерений
Лист № 1 Trial
листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства для контроля геометрических параметров автодорог КП-232 РДТ
и КП-232э РДТ
Назначение средства измерений
Устройства дляконтролягеометрических параметровавтодорог КП-232 РДТ
и КП-232э РДТ (далее – устройства) предназначены для:
- измерений параметров уклонов, геометрических элементов и толщины слоев покрытий
автодорог по ГОСТ 33383-2015, неровностей оснований и покрытий автодорог и аэродромов по
ГОСТ Р 56925-2016, а также измерений крутизны заложения откосов и насыпей автодорог;
- измерений длины пути, пройденного колесами курвиметров на поверхностях с твердым
покрытием;
- получения данных для расчета «радиусов кривых» автодорог.
Описание средства измерений
Устройства представляют собой сборную конструкцию, состоящую из нескольких ос-
новных компонентов. На рейке дорожной, приведенной в рабочее положение, с помощью зам-
ков шарнирных, закрепляются два курвиметра дорожных и механизм транспортирования. При
движении устройства по поверхности дороги, рейка измеряет уклоны, а каждый из курвиметров
измеряет длину пройденного колесом курвиметра пути. Значения длины пройденного пути ис-
пользуют для математического расчета «радиусов кривых» автодорог. При опускании рейки на
поверхность автодороги измеряют неровности и геометрические элементы поверхности. При
перемещении рейки на откос (насыпь) измеряют крутизну.
Устройства изготавливаются двух моделей:
- КП-232 РДТ – с механическим блоком измерений уклонов рейки и электронными бло-
ками измерений курвиметров;
- КП-232э РДТ – с электронным блоком измерений уклонов рейки, электронными бло-
ками измерений курвиметров.
Модель КП-232э РДТ дополнительно (по заявке Заказчика) может комплектоваться сис-
темой беспроводной передачи измеренных данных на мобильный девайс.
Рейка дорожная состоит из жёсткого прямолинейного профиля трехсекционной конст-
рукции, блока измерений уклонов, эклиметра и промерника клинового. Секции профиля изго-
товлены из алюминиевых сплавов. Каждая секция представляет собой полый профиль прямо-
угольного сечения. Секции профиля соединены между собой шарнирами, и в рабочем состоя-
нии фиксируются стяжными винтами, расположенными внутри центральной секции профиля.
На боковой грани профиля рейки нанесены метки, предназначенные для определения мест из-
мерений промерником клиновым неровностей (просветов под рейкой, или зазора), и нанесена
шкала, предназначенная для измерений длины различных объектов.
В состав рейки входит промерник клиновой, который представляет собой клин с опреде-
ленным углом наклона. На верхнюю измерительную плоскую грань нанесены две шкалы. Пер-
вая предназначена для измерений неровностей (просветов под рейкой, или зазора), а вторая -
для измерений толщины слоев покрытий. Промерник закреплен во внутренней полости крайней
секции рейки.
На центральной секции реек закреплен механический (для модели КП-232 РДТ) или
электронный (для модели КП-232э РДТ) блок измерений уклонов (уклономер), эклиметр и руч-ка
для переноски. Уклономер – прибор для точного определения уклона поверхности
относительно горизонта. В модели КП-232 РДТ он представляет собой механизм с
изменяемым относительно горизонта положением ампулы уровня. Механизм поворота ампулы
(лимб) имеет шкалу, проградуированную в промиллях (‰), с помощью которой производится
отсчетпоказанийуклонапослеустановкиампулывгоризонтальноеположение.
Лист № 2
Всего листов 7
В модели КП-232э РДТ уклономер представляет собой электронный прибор на основе инкли-
нометра с цифровым отсчетным устройством, в качестве которого применяется жидкокристал-
лический индикатор. Эклиметр – устройство для приближенного определения уклона поверх-
ности относительно горизонта. Он представляет собой свободно вращающийся на оси диск со
смещенным от оси центром тяжести. На цилиндрической поверхности диска, в обе стороны от
нулевой отметки, нанесены риски и соответствующие им значения уклонов (1:1; 1:1,5; 1:2;
1:3).
Курвиметры дорожные состоят из колеса, закрепленного на штанге, и электронного
счетчика длины пройденного пути. В нижней части штанги установлена откидная подставка.
Штанга курвиметра складная, с шарнирным соединением. В верхней части штанги расположена
ручка с кнопкой торможения колеса. Вращение колеса контролируется расположенным в блоке
индикации оптоэлектронным преобразователем. Информация с него преобразуется в длину
пройденного пути и отображается в цифровом виде на жидкокристаллическом индикаторе.
Общий внешний вид устройств представлен на рисунках 1 и 2. Внешний вид основных
компонентов устройств представлен на рисунках 3 – 9. Место пломбировки от несанкциониро-
ванного доступа представлено на рисунках 5 – 7. Опломбированию подлежат места крепления
блоков индикации курвиметра и блоков измерений уклонов реек.
Рисунок 1 – Общий внешний вид устройства модели КП-232 РДТ
Рисунок 2 – Общий внешний вид устройства модели КП-232э РДТ
Лист № 3
Всего листов 7
Рисунок 3 – Рейка дорожная из состава устройства модели КП-232 РДТ
в транспортном состоянии
Рисунок 4 – Рейка дорожная из состава устройства модели КП-232э РДТ
в транспортном состоянии

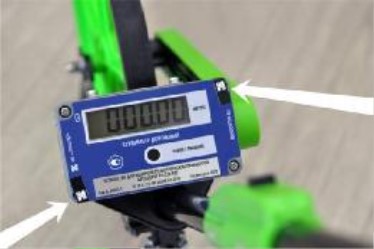

Рисунок 7 – Блок индикации курвиметра

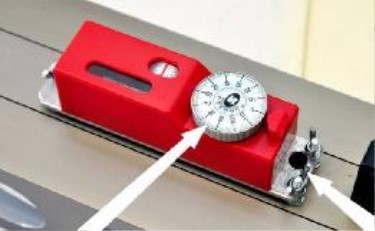

Рисунок 5 – Механический блок рейкиРисунок 6 – Электронный блок рейки
Рисунок 8 – Промерник клиновойРисунок 9 – Курвиметр дорожный
Программное обеспечение
отсутствует.
Лист № 4
Всего листов 7
Метрологические и технические характеристики
Значение для
Наименование характеристики
3000±2
2300±5
50±2
0,2
0,4
5±2
500±2
от 0 до 1:1
50±0,5
5°45’±5’
±0,02
±(0,005·L+0,01)*
Таблица 1 – Метрологические характеристики
Диапазон измерений уклонов, ‰
КП-232 КП-232э
РДТ РДТ
от -56 от -100
до +120 до +100
1 -
-0,01
±2±0,5
10
1:3; 1:2; 1:1,5; 1:1
&fraq12; интервала до
соседней риски
от 1 до 15
от 5 до 150
1
5
10±0,1
5±0,2
от 0 до 1999,99
0,01
Цена деления лимба механического блока рейки, ‰
Шаг дискретности цифрового отсчетного устройства рейки, ‰
Пределы допускаемой абсолютной погрешности измерений уклонов рей-
кой, ‰
Номинальное значение и допускаемое отклонение длины рейки в рабочем
состоянии, мм
Номинальное значение и допускаемое отклонение расстояния между кур-
виметрами, закрепленными на рейке в рабочем состоянии, мм
Номинальное значение и допускаемое отклонение ширины опорной грани
рейки, мм
Отклонение от прямолинейности продольного профиля опорной грани
рейки, мм, не более
Прогиб рейки от собственного веса в середине пролета длиной 2900 мм,
мм, не более
Отклонение боковой грани рейки от прямолинейности, мм, не более
Номинальное значение и допускаемое отклонение шага рисок на боковой
грани рейки, и расстояния от крайних рисок до торцов рейки, мм
Номинальное значение и допускаемое отклонение шага меток на боковой
грани рейки, и расстояния от крайних меток до торцов рейки, мм
Диапазон измерений крутизны заложения откосов и насыпей по шкале эк-
лиметра рейки
Градуировка шкалы эклиметра рейки (в обе стороны)
Отклонение от номинального положения рисок шкалы эклиметра рейки,
не более
Номинальное значение и допускаемое отклонение ширины плоских гра-
ней промерника клинового, мм
Номинальное значение и допускаемое отклонение угла между поверхно-
стями граней промерника
Диапазон измерений промерником, мм:
- неровностей (просветов под рейкой, или зазора)
- толщины слоев покрытии
Цена деления шкалы измерений промерника, мм:
- неровностей (просветов под рейкой, или зазора)
- толщины слоев покрытии
Номинальное значение и допускаемое отклонение шага рисок на измери-
тельной грани шкалы измерений промерника, мм:
- неровностей (просветов под рейкой, или зазора)
- толщины слоев покрытии
Диапазон измерений длины пройденного пути, м
Шаг дискретности цифрового отсчетного устройства курвиметра, м
Пределы допускаемой абсолютной погрешности измерений длины прой-
денного пути, м
- в диапазоне от 0 до 1 м включ.
- в диапазоне св. 1 до 1999,99 м
_____________________________________________________________
* где L – действительное значение измеряемой величины, м
Лист № 5
Всего листов 7
Значение для
Наименование характеристики
Таблица 2 – Основные технические характеристики
КП-232 РДТ КП-232э РДТ
Габаритные размеры устройства в рабочем состоянии, без упа-
ковки, мм, не более:
- длина
- ширина
- высота
1000
3002
980
Масса устройства в рабочем состоянии, кг, не более
20
Масса устройства в транспортном состоянии, кг, не более
31
Условия эксплуатации:
- диапазон рабочих температур, °С
- относительная влажность окружающего воздуха, %, не более
от -10 до +40
98
от 0 до +40
80
Средний срок службы, лет, не менее5
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и фотохи-
мическим способом на маркировочные таблички, устанавливаемые на:
- на верхней (или боковой) поверхности каркаса механизма транспортирования;
- на верхней поверхности центральной секции профиля рейки;
- на блоках индикации курвиметров.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначениеКол-во
Механизм транспортирования
Замок шарнирный курвиметра
Ключ торцовый
Футляр для устройства
Курвиметр дорожный
Комплект элементов питания
Чехол для курвиметра
Рейка дорожная
Промерник клиновой
Чехол для рейки
Руководство по эксплуатации
Методика поверки
Курвиметр дорожный
Комплект элементов питания
Чехол для курвиметра
Руководство по эксплуатации
Методика поверки
Механизм транспортирования
Замок шарнирный курвиметра
Ключ торцовый
Устройство КП-232 РДТ
РДТ 049.00.00.000 1
РДТ 049.01.18.000 2
7812-0377 1
1
СНПЦ 011.00.00.0002
2
2
РДТ 343.00.00.000 1
РДТ 343.07.00.000 1
1
РЭ РДТ 049-2020 1
МП РДТ 049-2020 1
Устройство КП-232-01 РДТ
СНПЦ 011.00.00.0001
1
1
РЭ РДТ 011-2020 1
МП РДТ 049-2020 1
Устройство КП-232э РДТ
РДТ 049.00.00.0001
РДТ 049.01.18.0002
7812-03771
Лист № 6
Всего листов 7
_____________________________________________________________
*
тип девайса и необходимость поставки определяется при Заказе
Продолжение таблицы 3
Футляр для устройства
Курвиметр дорожный
Комплект элементов питания
Чехол для курвиметра
Рейка дорожная
Зарядное устройство с кабелем
Промерник клиновой
Чехол для рейки
Мобильный девайс (планшет, смартфон, ноутбук и т.п)
Руководство по эксплуатации
Методика поверки
1
СНПЦ 011.00.00.0002
2
2
РДТ 344.00.00.000 1
1
РДТ 343.07.00.000 1
1
1*
РЭ РДТ 050-20201
МП РДТ 049-20201
Поверка
осуществляется по документу МП РДТ 049-2020 «ГСИ. Устройства для контроля геометриче-
ских параметров автодорог КП-232 РДТ и КП-232э РДТ. Методика поверки», утвержденному
ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 27.03.2020 г.
Основные средства поверки:
- рулетка измерительная металлическая PR100/5, (0-100) м, КТ2 по ГОСТ 7502-98
(рег. № 22003-07);
- рулетка измерительная металлическая Р5УЗК, (0-5) м, КТ3 по ГОСТ 7502-98
(рег. № 35279-07);
- линейка поверочная ШД-3000, КТ2 по ГОСТ 8026-92 (рег. № 3617-73);
- уровень брусковый, 250 мм, ПГ±0,15 мм/м, ГОСТ 9392-89 (рег. № 36894-08);
-мерыдлиныконцевыеплоскопараллельные3-Н2,3-Н18,ГОСТ9038-90
(рег. № 38376-13);
- штангенциркуль ШЦ-II-250-0,05, ГОСТ 166-89 (рег. № 25387-03);
- штангенрейсмас ШР-400-0,05, ГОСТ 164-90 (рег. № 198-92);
- наборы щупов №1 и №4, КТ2 по ГОСТ 882-75 (рег. № 369-73);
- лупа измерительная ЛИ-3-10х, ГОСТ 25706-83 (рег. № 62981-16);
- угломер с нониусом, тип 1-2, ГОСТ 5378-88 (рег. № 317-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к Устройствам
для контроля геометрических параметров автодорог КП-232 РДТ и КП-232э РДТ
ГОСТ 33383-2015. Дороги автомобильные общего пользования. Геометрические элемен-
ты. Методы определения параметров
ГОСТ Р 56925-2016. Дороги автомобильные и аэродромы. Методы измерения
неровностей оснований и покрытий
ТУ 26.51.33-087-00858763-2019. Устройства для контроля геометрических параметров
автодорог КП-232 РДТ и КП-232э РДТ. Технические условия
Лист № 7
Всего листов 7
Изготовитель
Акционерное общество «Саратовский научно-производственный центр РДТ»
(АО «СНПЦ РДТ»)
ИНН 6453083574
Адрес: 410044, г. Саратов, пр. Строителей, д. 10А
Телефон: +7 (8452) 62-07-50, факс: +7 (8452) 62-66-86
Web-сайт:
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон: +7 (8452) 63-26-09, факс: +7 (8452) 63-24-26
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.310663 от 20.03.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63984-16 | Система измерений количества и параметров свободного нефтяного газа на запальную горелку ФНД ЦППН УПНГ ООО "Башнефть-Полюс" | Нет данных | ООО "Башнефть-Полюс", г.Нарьян-Мар | 3 года | Перейти |
| 35536-07 | Система измерений количества и параметров нефти сырой ППСН ООО "ТНС-Развитие" на УПН "Калиновый Ключ" ЗАО "Татнефть-Самара" (старое наименование - при УПСВ "Козловская") | Нет данных | ООО "ТСО", г.Москва | 1 год | Перейти |
| 18324-03 | Устройства регистрирующие | Трасса | ООО "НПФ "Вымпел", г.Саратов | 1 год | Перейти |
| 51780-12 | Преобразователи метеорологических параметров дорожного покрытия | IRS31-UMB | Фирма "Lufft Mess- und Regeltechnik GmbH", Германия | 1 год | Перейти |
| 6634-78 | Измерители параметров интегральных схем | Л2-61 | П/я Р-6765, г.Гатчина | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
