Номер госреестра:

79186-20

Наименование СИ:

Толщиномеры покрытий

Обозначение типа:

TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600

Производитель:

Фирма "Beijing TIME High Technology Ltd.", Китай

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

11.09.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 78264

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501,

TIME2511, TIME2600

Назначение средства измерений

Толщиномеры покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511,

TIME2600 (далее – толщиномеры) предназначены для измерений толщины покрытий, как на

магнитном, так и на немагнитном основании, без деформации исследуемого объекта.

Описание средства измерений

Принцип действия толщиномеров основан на магнитном и вихретоковом методах не-

разрушающего контроля.

Магнитный метод заключается в измерении магнитного сопротивления замкнутой маг-

нитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитно-

го сопротивления зависит от толщины немагнитного покрытия, расположенного между датчи-

ком и подложкой из магнитного металла. В электронном блоке толщиномера по измеренному

значению магнитного сопротивления рассчитывается толщины немагнитного покрытия.

Вихретоковый метод заключается в создании в катушках вихревого токового преобра-

зователя (ВТП) электромагнитного поля и возбуждении вихретоковых токов в электропрово-

дящем металлическом основании. Электромагнитное поле вихревых токов воздействует на ка-

тушки преобразователя, наводя в них электродвижущую силу (ЭДС). По измеренному напря-

жению на зажимах катушки электронный блок толщиномеров рассчитывает толщину непрово-

дящего покрытия.

Конструктивно толщиномеры покрытий состоят из электронного блока и преобразова-

теля. Управление толщиномерами производится с панели электронного блока. Результаты из-

мерений толщины покрытий отображаются на дисплее.

Толщиномеры выпускаются в 7 модификациях: TT210, TT260, TIME2510, TIME2500,

TIME2501, TIME2511, TIME2600. Каждая, из которых отличается по внешнему виду, количест-

вом кнопок управления, диапазонами измерений, дискретностью индикации, габаритными раз-

мерами и массой.

Диапазон измерений толщиномеров TT260 и TIME2600 зависит от типа подключаемых

к ним преобразователей, изготовленных «Beijing TIME High Technology Ltd.», Китай и перечис-

ленных в таблице 4.

Знак

в наименовании толщиномеров TIME2510, TIME2500, TIME2501, TIME2511,

TIME2600 обозначает регистрацию товарного знака «TIME» и не учитывается при обозначении

модификаций.

Внешний вид толщиномеров покрытий представлен на рисунках 1-7.

Лист № 2

Всего листов 7

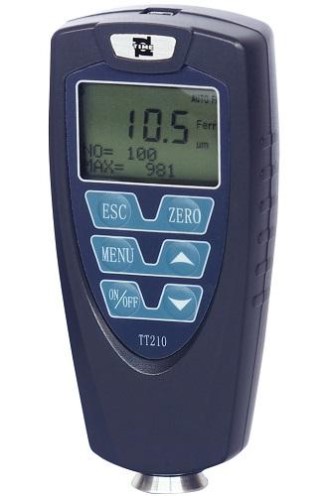

Рисунок 1 – Внешний вид толщиномеров

покрытий TT210

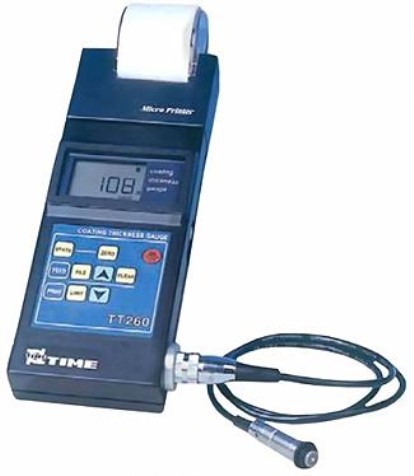

Рисунок 2 – Внешний вид толщиномеров покрытий

TT260

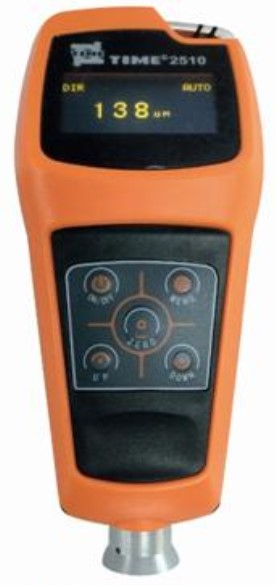

Рисунок 3 – Внешний вид толщиномеров

покрытий TIME2510

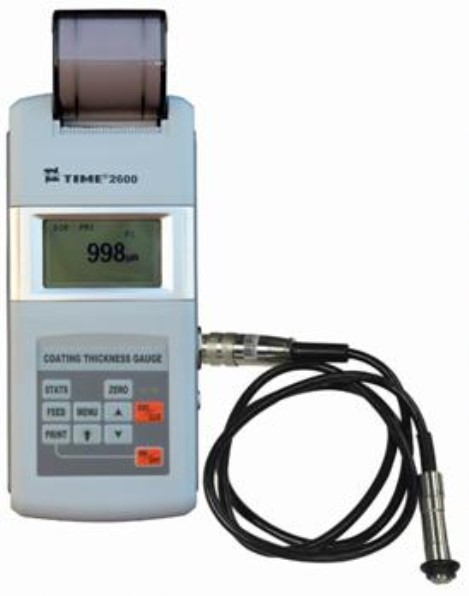

Рисунок 4 – Внешний вид толщиномеров покрытий

TIME2600

Лист № 3

Всего листов 7

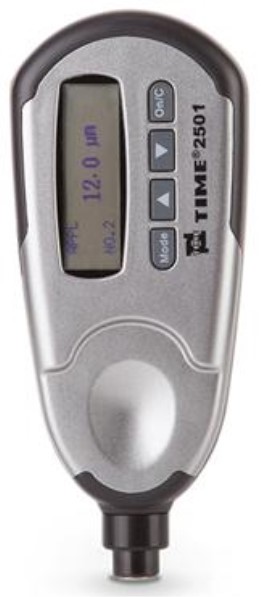

Рисунок 5 – Внешний вид толщиномеров

покрытий TIME2501

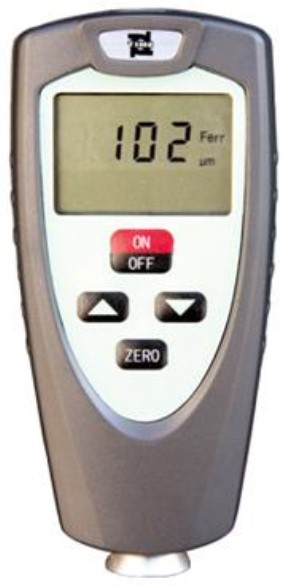

Рисунок 6 – Внешний вид толщиномеров покрытий

TIME2511

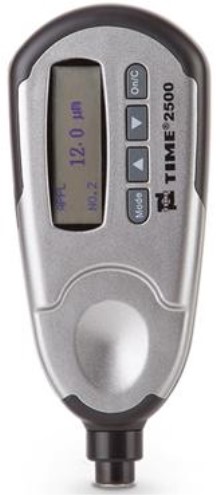

Рисунок 7 – Внешний вид толщиномеров

покрытий TIME2500

Для ограничения доступа к определенным частям в целях несанкционированной на-

стройки и вмешательства производится пломбирование на боковых сторонах толщиномеров.

Схема пломбировки от несанкционированного доступа приведена на рисунке 8.

Лист № 4

Всего листов 7

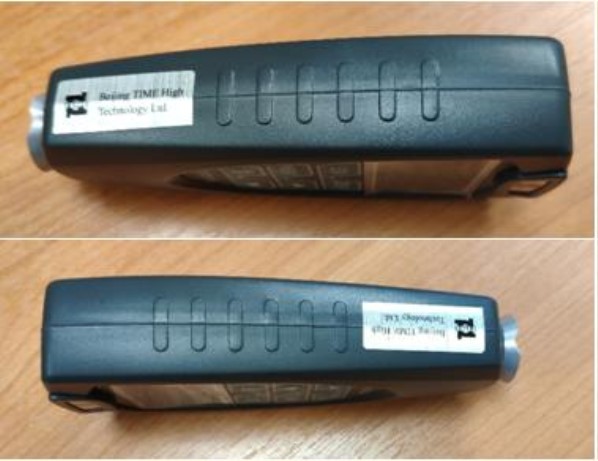

Рисунок 8 – Схема пломбировки от несанкционированного доступа

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (далее – ВПО). ВПО служит

для управления функциональными возможностями толщиномеров, а также для обработки и

отображения результатов измерений.

ВПО устанавливается на предприятии-изготовителе в процессе производства толщино-

меров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модифи-

кации не подлежит.

Конструкция толщиномеров исключает возможность несанкционированного влияния на

ПО толщиномеров и измерительную информацию.

Защита программного обеспечения и измерительных данных от непреднамеренных и

преднамеренныхизмеренийсоответствуетуровню«Высокий»всоответствии

с Р 50.2.077 – 2014.

Идентификационные данные встроенного программного обеспечения приборов пред-

ставлены в таблице 1.

TIME2510

ВПО

1.0

1.1

Таблица 1 - Идентификационные данные ПО.

Наименование толщиномераTT210

TIME2500,

TIME2501

TT260, TIME2511,

TIME2600

Идентификационное наименова-

ние ПО

Номер версии (идентификацион-

ный номер ПО), не ниже

Лист № 5

Всего листов 7

Метрологические и технические характеристики

Таблица 2 – Метрологические характеристики толщиномеров покрытий TT210, TIME2510, TIME2500, TIME2501

Наименование характеристикиЗначение

TT210TIME2510TIME2500TIME2501

Диапазон измерений толщины покрытий, мкм от 15 до 1250

Пределы допускаемой абсолютной погрешности измерений толщи-± (0,03·Н + 1)± (0,03·Н+1,5)± (0,03·Н+1)± (0,03·Н+1,5)

ны покрытий, мкм где H – измеренное значение толщины покрытия, мкм

Принцип работы магнитный / вихретоковый магнитныйвихретоковый

Значение

от 15 до 1250

Таблица 3 – Метрологические характеристики толщиномера покрытий TIME2511

Наименование характеристики

Диапазон измерений толщины покрытий, мкм

Пределы допускаемой абсолютной погрешности измерений толщины покры-

тий, мкм, при установленной дискретности:

- 1 мкм -

5 мкм -

10 мкм

Принцип работы

± (0,03·Н+1)

± (0,03·Н+5)

± (0,03·Н+10)

где H – измеренное значение толщины покрытия, мкм

магнитный

Диапазон измерений толщины покрытий, мкм

Пределы допускаемой абсолютной погрешно-

сти измерений толщины покрытий, мкм

Таблица 4 – Метрологические характеристики толщиномеров покрытий TT260, TIME2600

Наименование характеристикиЗначение

Принцип работы

Наименование преобразователя TT260 TIME2600

F400 от 15 до 400

F1 от 15 до 1250

F10 от 15 до 10000

N1 от 15 до 1250

CN02 от 15 до 200

F400, F1, CN02 ±(0,03·Н+1)

F10±(0,03·Н+10)

N1 ±(0,03·Н+1,5)

где H – измеренное значение толщины покрытия, мкм

магнитный / вихретоковый

Лист № 6

Всего листов 7

125х62х35

145х65х42

150х65х30

120х60х30

280х95х53

245х95х50

Таблица 5 – Технические характеристики толщиномеров покрытий TT210, TIME2510, TIME2500, TIME2501

Наименование характеристикиTT210TIME2510TIME2500TIME2501TIME2511TT260TIME2600

Дискретность индикации, мкм

Диапазон рабочих температур, °С

0,1/11/5/100,1/1/10

от 0 до +40

Габаритные размеры (ДхШхВ),

мм, не более

Масса, г, не более

132

150

132135

100

600

530

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 – Комплектность средства измерений

Наименование

Обозначение

TIME2511

МП-ТМС-021/20

TT210,

TIME2510

1 шт.

2 шт.

5 шт.

2 шт.

TA230

1 шт.

1 экз.

TT260,

TIME2600

1 шт.

5 шт.

1 шт.

1 экз.

TIME2500,

TIME2501

1 шт.

TA230

1 шт.

1 экз.

1 шт.

2 шт.

----

1 экз.

Электронный блок со встроенным преобразователем

Выносной преобразователь

Подложка (основание)

Образцы толщины

Батарея типа ААА

Зарядное устройство

Принтер

Кабель для связи с принтером

ПО для связи с принтером

Руководство по эксплуатации

Методика поверки

______________

Примечание:

- Встроенным преобразователем не комплектуется.

- Тип и количество зависит от заказа потребителя.

- Поставляется по отдельному заказу.

Лист № 7

Всего листов 7

Поверка

осуществляется по документу МП-ТМС-021/20 «ГСИ. Толщиномеры покрытий TT210, TT260,

TIME2510, TIME2500, TIME2501, TIME2511, TIME2600. Методика поверки», утвержденному

ООО «ТМС РУС» 10.04.2020 г.

Основные средства поверки:

- Меры толщины покрытий МТ (рег. № 50316-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к толщиномерам

покрытий TT210, TT260, TIME2510, TIME2500, TIME2501, TIME2511, TIME2600

Техническая документация «Beijing TIME High Technology Ltd.», Китай

Изготовитель

«Beijing TIME High Technology Ltd.», Китай

Адрес: No. 28 Shangdi West Road, Haidian District, Beijing, 100085, China

Телефон: +86-010-62966795

Web-сайт:

http://www.tgindt.com/

E-mail:

export@timegroup.com.cn

Заявитель

Общество с ограниченной ответственностью «ТЕХИНТЕСТ» (ООО «ТЕХИНТЕСТ»)

ИНН 7719823535

Адрес: 107023, г. Москва, переулок Семеновский, дом 15, этаж 8, помещение I,

комнаты 5; 6

Телефон: +7 (499) 500-61-92, 649-21-11

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2

Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Web-сайт:

www.tms-cs.ru

Е-mail:

tuev@tuev-sued.ru

Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений

в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииА.В. Кулешов

М.п.« ___ » _______________ 2020 г.
