Прессы электрогидравлические испытательные ПИ, ГРСИ 79176-20
Номер госреестра:
79176-20
Наименование СИ:
Прессы электрогидравлические испытательные
Обозначение типа:
ПИ
Производитель:
ООО "Метротест", г.Нефтекамск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru
Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
К сожалению, комментарии пока что отсутствуют. Вы можете быть первым.
Оставить комментарий:

Описание типа средства измерения:
Читать в отдельном окне
Untitled document
Приложение к свидетельству № 78254
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прессы электрогидравлические испытательные ПИ
испытательные ПИ (далее по тексту прессы)
(нагрузки) при проведении испытаний образцов
Назначение средства измерений
Прессы электрогидравлические
предназначены для измерений силы
материалов на сжатие и изгиб.
Описание средства измерений
Принцип действия прессов заключается в измерении величины электрического сигнала
датчика силоизмерительного тензорезисторного, возникающего при приложении силы
(нагрузки) к испытываемому образцу посредством гидроцилиндра и изменяющегося
пропорционально прикладываемой силе (нагрузке).
Конструктивно прессы состоят из нагружающего модуля, электрогидравлического
шкафа управления, включающего в себя насосную станцию, и электронной измерительной
системы.
Насосная станция состоит из масляного бака, гидравлического насоса с приводом от
электродвигателя и гидравлическим распределителем.
Нагружающий модуль представляет собой закрепленную на основании жесткую раму с
подвижнойинеподвижнойопорнымиплитами,гидроцилиндрспоршнем,датчик
силоизмерительныйтензорезисторный, а также тросиковыйдатчик перемещений
зависимости от модификации пресса).
Датчик силоизмерительный тензорезисторный установлен между поршнем и подвижной
опорной плитой. Корпус датчика перемещений установлен на раме, а измерительный трос
закреплен на подвижной опорной плите.
Нижняя опорная плита служит для установки образцов материалов при испытаниях или
для установки дополнительных приспособлений.
Датчиксилоизмерительныйтензорезисторныйизмеряетнагрузку,создаваемую
гидроцилиндром и прикладываемую к испытываемому образцу.
Датчик перемещений измеряет линейное перемещение подвижной опорной плиты,
соответствующее деформации образца под воздействием приложенной нагрузки.
Прессы комплектуются одним или несколькими датчиками силоизмерительными
тензорезисторными с различными диапазонами измерений, не превышающими верхний предел
измерений силы пресса, который указан на его раме. Прессы имеют порты для подключения
датчиков продольной и поперечной деформации (контактные и бесконтактные), датчики
деформации при сжатии и изгибе. Сигналы с датчика силоизмерительного тензорезисторного и
датчика перемещения поступают в электронную измерительную систему. Электронная
измерительнаясистема представляетсобойинформационнуюпанельоператора или
персональный компьютер с программным обеспечением зависимости от модификации
пресса).
Выпускаемые модификации прессов различаются диапазонами измерений силы
(нагрузки),возможностьювоспроизведенийскоростинагружения,исполнениями
нагружающего модуля, способами управления, возможностью измерений перемещений и
воспроизведений скорости перемещений подвижной опорной плиты (для модификаций с
установленным датчиком перемещений).

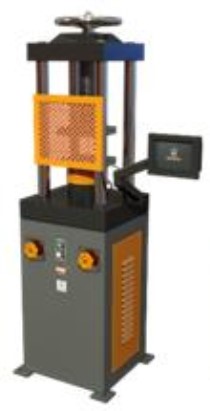

Внешний вид прессов представлен на рисунках 1-12.
Прессы имеют обозначение ПИ-Х-А-В-С-D-Е, где:
ПИ – пресс испытательный;
Х – верхний предел измерений силы (нагрузки), кН;
А - исполнение нагружающего модуля (I, II, III, IV, V, VI, VII, VIII, IX);
Лист № 2
Всего листов 11
В - способ управления прессом при испытании (без обозначения ручное управление и
отображение данных на информационной панели оператора, М ручное управление и
отображение данных на компьютере, А - автоматическое управление и отображение данных на
компьютере);
С дополнительная функция (без обозначения датчик перемещений отсутствует, Д -
датчик перемещения установлен);
D - пределы допускаемой относительной погрешности измерения силы (нагрузки), % от
измеряемой силы (нагрузки) (0,5; 1).
Е нижний предел диапазона измерений силы (нагрузки), % от верхнего предела
диапазона измерений силы (нагрузки) датчика с наименьшим значением верхнего предела
диапазона измерений силы (нагрузки), входящего в состав пресса (2; 4).

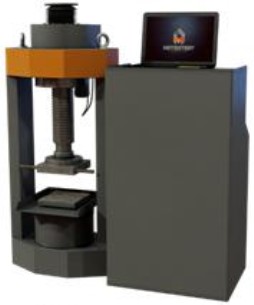

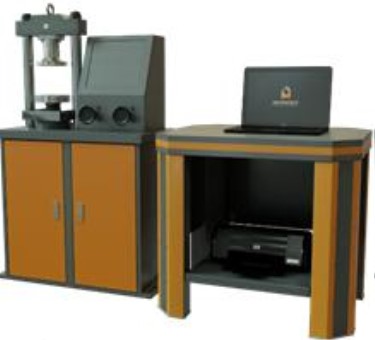

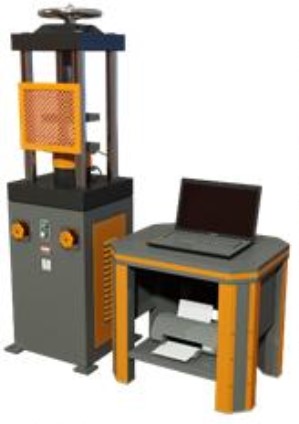

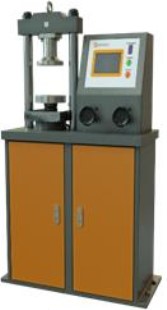

Рисунок 1 – Общий вид прессов электрогидравлических испытательных исполнения I

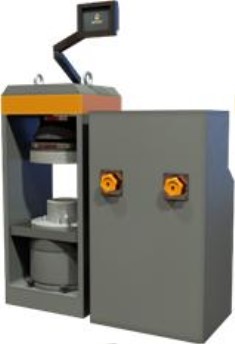

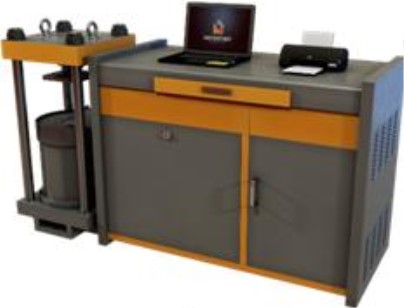

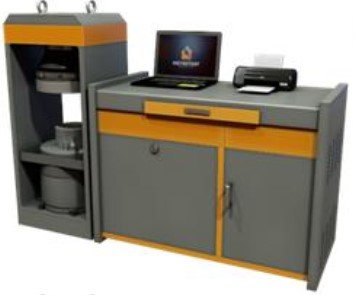

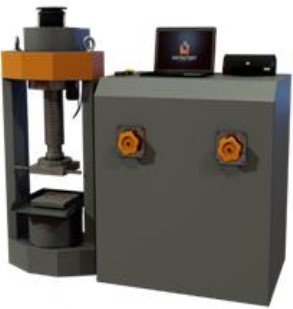

Рисунок 2 – Общий вид прессов электрогидравлических испытательных исполнения II
Лист № 3
Всего листов 11

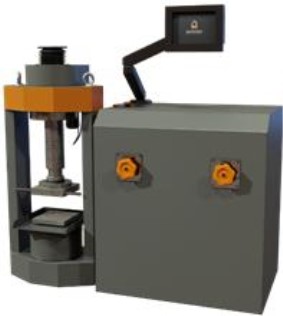

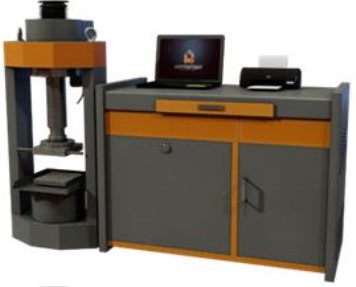

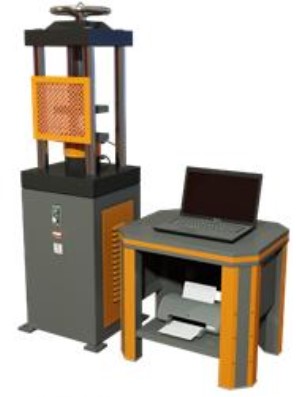

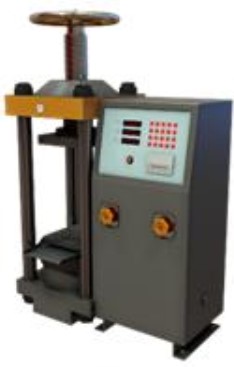

Рисунок 3 – Общий вид прессов электрогидравлических испытательных исполнения II

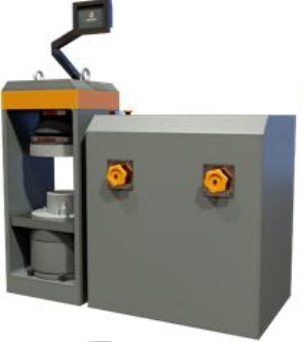

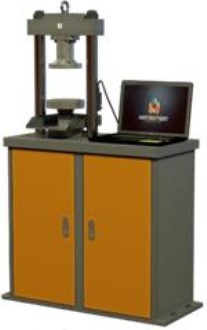

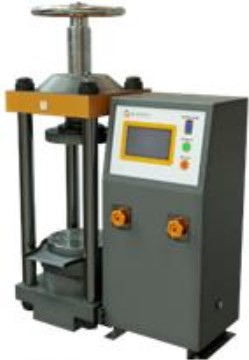

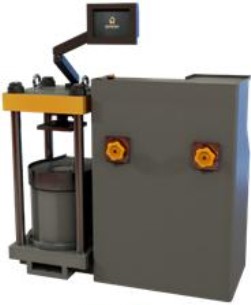

Рисунок 4 – Общий вид прессов электрогидравлических испытательных исполнения III

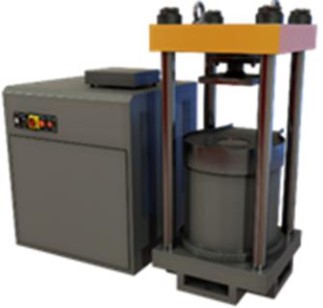

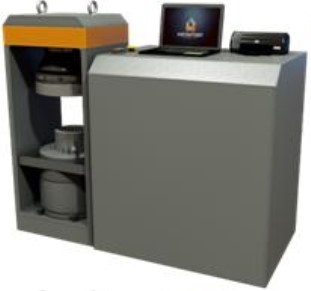

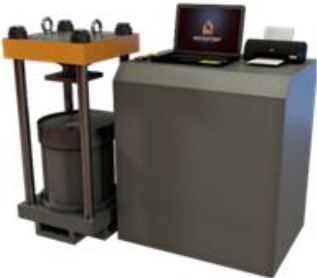

Рисунок 5 – Общий вид прессов электрогидравлических испытательных исполнения IV
Лист № 4
Всего листов 11

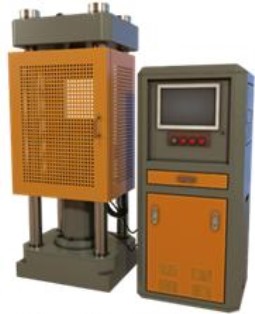

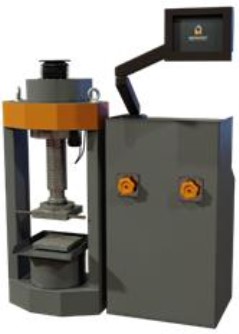

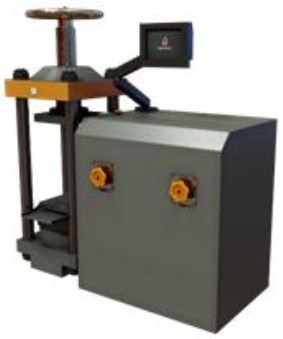

Рисунок 6 – Общий вид прессов электрогидравлических испытательных исполнения V

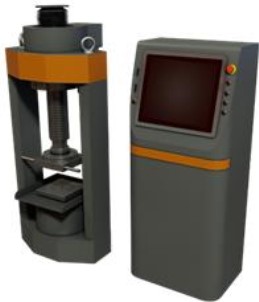

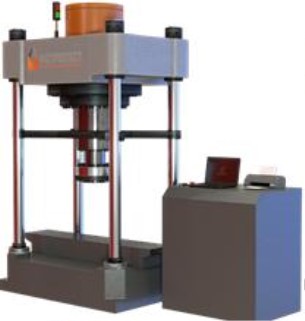

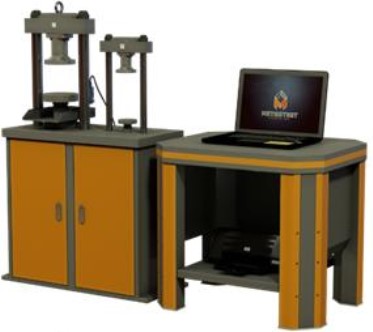

Рисунок 7 – Общий вид прессов электрогидравлических испытательных исполнения VI
Лист № 5
Всего листов 11

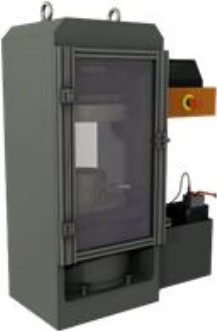

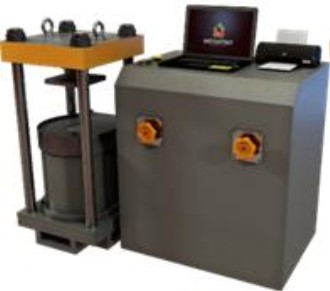

Рисунок 8 – Общий вид прессов электрогидравлических испытательных исполнения VI
Рисунок 9 – Общий вид прессов электрогидравлических испытательных исполнения VII
Лист № 6
Всего листов 11
Рисунок 10 – Общий вид прессов электрогидравлических испытательных исполнения VII
Рисунок 11 – Общий вид прессов электрогидравлических испытательных исполнения VIII
Рисунок 12 – Общий вид прессов электрогидравлических испытательных исполнения IX
Пломбирование прессов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее ПО) прессов с ручным управлением и обработкой
данных на пульте оператора представляет собой встроенное в пульт оператора ПО «firmware»,
которое является метрологически значимым и обеспечивает обработку результатов измерений,
может обеспечивать обмен информацией с внешними системами, считывание данных и
просмотр результатов измерений.
Лист № 7
Всего листов 11
ПО прессов с ручным управлением и обработкой данных на ПК и прессов с
автоматическим управлением и обработкой данных на ПК представляет собой установленное
на ПК ПО «M-Test» и «M-Test АСУ» соответственно, которое является метрологически
значимым и обеспечивает обработку результатов измерений, обмен информацией с внешними
системами, считывание данных и просмотр результатов измерений.
Конструктивно прессы имеют защиту ПО от преднамеренных или непреднамеренных
изменений, реализованную изготовителем на этапе производства путем установки режима
защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к настройке ПО
ограничен паролями.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице
«M-Test»
«M-Test АСУ»
1.30
3.00
Значение
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование программного
обеспечения
Номер версии (идентификационный номер)
программного обеспечения, не ниже
Метрологические и технические характеристики
Верхний предел диапазона
орной плиты, мм, не боле
Таблица 2 – Метрологические характеристики
Диапазон измерений
Модификация
измерений силы (нагрузки), кН
оп
перемещений подвижной
е*
ПИ-10-I10
ПИ-50-I50
ПИ-100-I 100
ПИ-300-I 300
ПИ-600-I 600
ПИ-1000-I1000от 0,1 до 100
ПИ-300-II 300
ПИ-600-II600
ПИ-1000-II 1000
ПИ-1500-II 1500
ПИ-2000-II 2000
ПИ-10/300-III10/300от 0,1 до 300
ПИ-10-IV 10
ПИ-50-IV50
от 0,1 до 150
ПИ-100-IV100
от 0,1 до 500
ПИ-300-IV300
ПИ-300-V300
ПИ-600-V600
ПИ-1000-V 1000
ПИ-1500-V 1500
ПИ-2000-V 2000
ПИ-300-VI300
ПИ-600-VI600
ПИ-1000-VI 1000
ПИ-1500-VI 1500
ПИ-2000-VI 2000
* - для модификаций с установленным датчиком перемещений
Лист № 8
Всего листов 11
Модификация
перемещений подвижной
от 0,1 до 600
Продолжение таблицы 2
Верхний предел диапазона
Диапазон
измерений
измерений силы (нагрузки), кН
опорной плиты, мм, не более*
ПИ-300-VII300
ПИ-600-VII600
ПИ-1000-VII 1000
ПИ-1500-VII 1500
ПИ-2000-VII 2000
ПИ-1000-VIII 1000
ПИ-1500-IX 1500
ПИ-2000-IX 2000
* - для модификаций с установленным датчиком перемещений
±0,5; ±1,0
2; 4
±0,1
±1,0
Значение
0,0001
0,001
0,001
0,0001/0,01
0,01
0,1
0,1
0,1
0,1
Таблица 3 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой относительной погрешности измерений силы
(нагрузки), %
Нижний предел диапазона измерений силы (нагрузки), % от
верхнего предела диапазона измерений силы (нагрузки) датчика с
наименьшим значением верхнего предела диапазона измерений
силы (нагрузки), входящего в состав пресса
Цена наименьшего разряда силоизмерителя, кН, для модификаций с
верхним пределом диапазона измерений силы (нагрузки):
- 10 кН -
50 кН -
100 кН
- 10/300 кН
- 300 кН
- 600 кН
- 1000 кН
- 1500 кН
- 2000 кН
Пределы допускаемой абсолютной погрешности измерений
перемещений нижней опорной плиты в диапазоне от 0,1 до 10 мм
включ., мм*
Пределы допускаемой относительной погрешности измерений
перемещений нижней опорной плиты в диапазоне св. 10 мм до
верхнего предела измерений, %*
* - для модификаций с установленным датчиком перемещений
Масса, кг, не более
700
Таблица 4 – Основные технические характеристики
Габаритные размеры, мм (Д × Ш × В), не
Модификацияtrial, без учета электрогидравлического
шкафа управления
ПИ-10-I
ПИ-50-I
ПИ-100-I
ПИ-300-I
510 × 600 × 1950
ПИ-600-I
ПИ-1000-I
Лист № 9
Всего листов 11
Модификация
Масса, кг, не более
1060 × 660 × 1970
1100
1060 × 660 × 1670
1100
1050 × 700 × 1600
550
600 × 500 × 1350
1200
500 × 550 × 1150
1200
650 × 600 × 1800
800
1600 × 1000 × 2800
7000
Продолжение таблицы 4
Габаритные размеры, мм (Д × Ш × В), не
более, без учета электрогидравлического
шкафа управления
600
700 × 800 × 2150
1300
ПИ-300-II
ПИ-600-II
ПИ-1000-II
ПИ-1500-II
ПИ-2000-II
ПИ-10/300-III
ПИ-10-IV
ПИ-50-IV
ПИ-100-IV
ПИ-300-IV
ПИ-300-V
ПИ-600-V
ПИ-1000-V
ПИ-1500-V
ПИ-2000-V
ПИ-300-VI
ПИ-600-VI
ПИ-1000-VI
ПИ-1500-VI
ПИ-2000-VI
ПИ-300-VII
ПИ-600-VII
ПИ-1000-VII
ПИ-1500-VII
ПИ-2000-VII
ПИ-1000-VIII
ПИ-1500-IX
ПИ-2000-IX
от 0,5 до 50,0
Значение
от 0,02 до 1
от 0,08 до 5
от 0,2 до 10
от 0,02 до 1/от 0,2 до 10
от 0,2 до 10
от 0,5 до 30
от 0,5 до 30
от 0,5 до 30
от 0,5 до 30
Таблица 5 – Основные технические характеристики
Наименование характеристики
Диапазон воспроизведений (задания) скорости перемещения нижней
опорной плиты, мм/мин*
Диапазон воспроизведений скорости нагружения, кН/сек, для
модификаций с верхним пределом диапазона измерений силы
(нагрузки)*:
- 10 кН -
50 кН -
100 кН
- 10/300 кН
- 300 кН
- 600 кН
- 1000 кН
- 1500 кН
- 2000 кН
* - для модификаций с автоматическим управлением.
Лист № 10
Всего листов 11
Значение
220/380
50/60
Продолжение таблицы 5
Наименование характеристики
Напряжение питания переменного тока, В
Частота питания переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, при температуре
менее 30 °C, без конденсации влаги, %, не
более
от +15 до +35
65
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом и на
лицевую панель пресса методом офсетной печати.
Комплектность средства измерений
Наименование
Количество
Примечание
Таблица 6 – Комплектность средства измерений
Пресс электрогидравлический испытательный ПИ
Паспорт
Руководство по эксплуатации
Инструкция оператора
Носитель информации переносной с ПО
Методика поверки
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
1 экз.
Модификация по заказу
--
В зависимости от
модификации
МП-ТМС-031/20
Поверка
осуществляется по документу МП-ТМС-031/20 «ГСИ. Прессы электрогидравлические
испытательные ПИ. Методика поверки», утверждённому ООО «ТМС РУС» 18.03.2020 г.
Основные средства поверки:
рабочие эталоны единицы силы 2 разряда по Государственной поверочной схеме
для средств измерений силы, утверждённой приказом Федерального агентства по техническому
регулированию и метрологии от 22 октября 2019 г. 2498 динамометры с основной
относительной погрешностью не превышающей 1/3 от пределов допускаемой относительной
погрешности прессов;
штангенциркуль ШЦЦ-I-150-0,01 (рег. № 52058-12);
штангенрейсмас ШР-1000 (рег. № 67056-17);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к прессам
электрогидравлическим испытательным ПИ
Приказ Федерального агентства по техническому регулированию и метрологии от 22
октября 2019 г. 2498. Об утверждении государственной поверочной схемы для средств
измерений силы
МРСЕ.441114.016ТУ. Прессы электрогидравлические испытательные ПИ. Технические
условия
Лист № 11
Всего листов 11
Изготовитель
Общество с ограниченной ответственностью «Метротест» (ООО «Метротест»)
ИНН 0264052072
Адрес: 452683, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная 19 А, стр. 3
Телефон (факс): +7 (34783) 3-66-13, (3-66-31)
Web-сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Е-mail:
Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
5649-76 Машины разрывные испытательные РМ-50 ГУП "Точмашприбор", г.Армавир Нет данных Перейти
45961-10 Машины испытательные Z005 и Z050 Группа компаний "Zwick Roell Group", Германия 1 год Перейти
11945-89 Стенды контрольно-испытательные Э240 ОАО "Новгородский завод ГАРО", г.Новгород 1 год Перейти
50331-12 Машины испытательные сервогидравлические MTS Фирма "MTS Systems Corporation", США 1 год Перейти
20385-00 Машины универсальные испытательные Z Фирма "Zwick GmbH & Co", Германия 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
