Машины разрывные вертикальные ИК-6045-2000-2, ИК-6045-2000-3, ГРСИ 79172-20
Номер госреестра:
79172-20
Наименование СИ:
Машины разрывные вертикальные
Обозначение типа:
ИК-6045-2000-2, ИК-6045-2000-3
Производитель:
Завод испытательных машин ПО "Точмашприбор", г.Армавир
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ ИК-6045-2000-2: 5, ИК-6045-2000-3: 4 (изготовлены в 1994 г.)
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78250
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины разрывные вертикальные ИК-6045-2000-2, ИК-6045-2000-3
Назначение средства измерений
Машины разрывные вертикальные ИК-6045-2000-2, ИК-6045-2000-3 (далее – машины )
предназначены для измерений значений силы, возникающей при проведении механических
испытаний изделий из металлопродукции, изделий из цепей, цепей и комплектующих к ним, в
технологических процессах на производстве АО «Завод Красный Якорь».
Описание средства измерений
Машины выполнены по ГОСТ 28840–90 и относится к типу разрывных (растяжение)
электрогидравлических машин с рычажно-маятниковым силоизмерителем.
Принцип действия машин заключается в измерении значений силы при перемещении
захватного устройства при нагружении закрепленного образца с постоянной заданной
скоростью.
Конструктивно машины состоят из нагружающего устройства, пульта управления, и
маятникового силоизмерителя.
Нагружающее устройство представляет собой силовую раму, по направляющим которой
перемещается захватное устройство, приводимое в действие гидроцилиндром установленным
на раме.
Пульт управления состоит из насосной станции, силоизмерительного блока и
стрелочного устройства индикации (маятникового силоизмерителя).
Пульт управления обеспечивает процесс нагружения и контроля значений нагрузок
возникающих при деформации образца.
Машины ИК-6045-2000-2, ИК-6045-2000-3 конструктивно имеют одно исполнение, но
отличаются диапазоном измерения силы и ценой деления шкалы маятникового силоизмерителя.
Пломбирование машин ИК-6045-2000-2, ИК-6045-2000-3 не предусмотрено.
Общий вид машин ИК-6045-2000-2, ИК-6045-2000-3 представлен на рисунке 1 и 2.

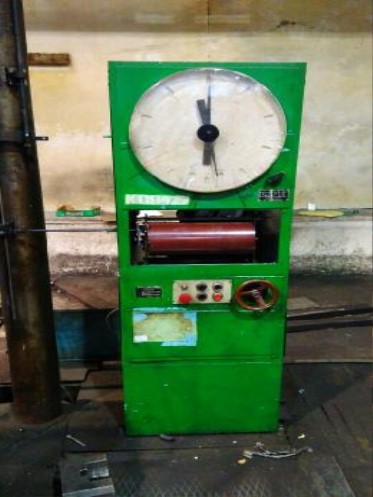

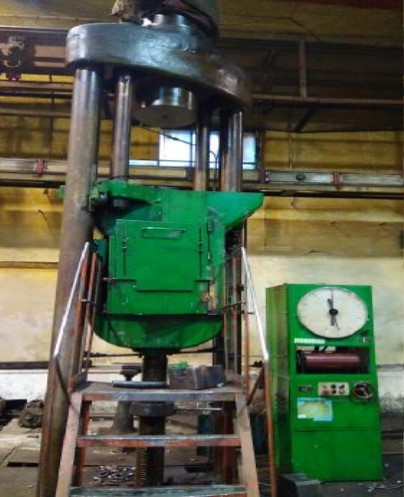

Рисунок 1 - Общий видРисунок 2 - Блок управления
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
МетрологическиеитехническиехарактеристикимашинИК-6045-2000-2,
ИК-6045-2000-3, представлен в таблицах 1 и 2.
Значение характеристик
ИК-6045-2000-2ИК-6045-2000-3
2000 (200)
200 (10)80 (8)
±1,0
Таблица 1 - Метрологические характеристики
Наименование характеристик
Модификация
Наибольший предел измерений силы (нагрузки), кН,
(тс)
Наименьший предел измерений силы (нагрузки), кН,
(тс)
Пределы допускаемой относительной погрешности
измерений силы, %
Цена деления силоизмерителя, кН:
шкала № 1 от 80 до 400 кН
шкала № 2 от 200 до 1000 кН
шкала № 3 от 400 до 2000 кН
─0,8 2
4
Значение характеристик
от 3 до 40
от 0 до1550
380±38
50±2
4
5980
2280
3272
13000
Таблица 2 – Основные технические характеристики
Наименование характеристик
Диапазон задания скорости перемещения активного захвата, мм/мин
Диапазон перемещения активного захвата, мм
Параметры электрического питания:
- напряжение, В
- частота, Гц
- потребляемая мощность, кВ·А, не более
Габаритные размеры:
- высота, мм, не более
- ширина, мм, не более
- длина, мм, не более
Масса машины, кг, не более
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность , %
- атмосферное давление, кПа
от +10 до +35
от 30 до 90
от 84 до 106
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность машины ИК-6045-2000-2, ИК-6045-2000-3.
Наименование обозначениеОбозначение
Машина разрывная вертикальнаяИК-6045-2000-2 заводской № 5
для испытания цепейИК-6045-2000-3 заводской № 4
Инструкция по эксплуатации ИК-6045-2000 ИЭ
Паспорт ИК-6045-2000 ПС
Методика поверки ИК-6045-2000 МП
Количество
1 шт.
1 шт.
1 экз.
2 экз.
1 экз.
Лист № 3
Всего листов 4
Поверка
осуществляется по документу ИК-6045-2000 МП «ГСИ. Машины разрывные вертикальные
ИК-6045-2000-2, ИК-6045-2000-3. Методика поверки», утвержденному ФБУ «Нижегородский
ЦСМ» 12.02.2020 г.
Основные средства поверки:
Динамометры2-го разряда по Государственной поверочной схеме для средств
измерений силы, утверждённой приказом Росстандарта № 2498 от 22.10.2019 г., в диапазоне
измерений от 80 кН до 2000 кН с погрешностью ±0,12 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к машинам разрывным
вертикальным ИК-6045-2000-2, ИК-6045-2000-3
Приказ Федерального агентства по техническому регулированию и метрологии
от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств
измерений силы»
ГОСТ 28840–90 Машины для испытания материалов на растяжения, сжатие и изгиб.
Общие технические требования
Изготовитель
Завод испытательных машин ПО «Точмашприбор» Российская Федерация, г. Армавир
(изготовлены в 1994 г.)
Заявитель
Акционерное общество «Завод Красный Якорь» (АО «Завод Красный Якорь»)
ИНН 5257005049
Адрес: г. Нижний Новгород, Московское шоссе, д. 120
Тел.: +7 (831) 277-88-38
Факс+7 (831) 277-88-39
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1
Тел.: +7 (800) 200 22 14
Факс: +7 (831) 428- 57-48
E-mail:
Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения
единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
