Анализатор керна мультисенсорный MSCL-S-XZ-XRF, ГРСИ 79170-20
Номер госреестра:
79170-20
Наименование СИ:
Анализатор керна мультисенсорный
Обозначение типа:
MSCL-S-XZ-XRF
Производитель:
Фирма "Geotek Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 242
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78248
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализатор керна мультисенсорный MSCL-S-XZ-XRF
Назначение средства измерений
Анализатор керна мультисенсорный MSCL-S-XZ-XRF (далее - анализатор) предназначен
для измерений химического состава и скорости распространения ультразвуковых волн керна.
Описание средства измерений
Принцип действия анализатора основан на измерении параметров керна во время его
перемещения через соответствующие датчики, установленные стационарно или на специальных
рычагах, позволяющих приближаться и удаляться от поверхности керна. Измеренные
параметры отображаются в виде графиков, изображений и массивов данных.
Конструктивноанализаторпредставляетсобойавтоматизированнуюсистему,
состоящую из центральной направляющей стойки, лазерной сканирующей камеры, лазера
определения положения керна и последовательно установленных рентгенофлуоресцентного
датчикаидатчика измерения упругих свойств керна.Принцип действия
рентгенофлуоресцентного датчика основан на регистрации интенсивности вторичного
рентгеновского излученияобразца керна,возбуждаемогоисточникомрентгеновского
излучения (рентгеновской трубкой). Принцип действия датчика измерения упругих свойств
керна основан на измерении скорости распространения упругих продольных ультразвуковых
волн, которая зависит от структуры твердой среды. Дополнительно анализатор оснащен
датчиком магнитной восприимчивости для исследования магнитных свойств образцов керна.
Управление работой анализатора, сбор и хранение данных осуществляются при помощи
электронного блока, передающего данные на персональный компьютер, оснащенный
программным обеспечением.
Общий вид анализатора представлен на рисунке 1. Пломбирование анализатора не
предусмотрено.

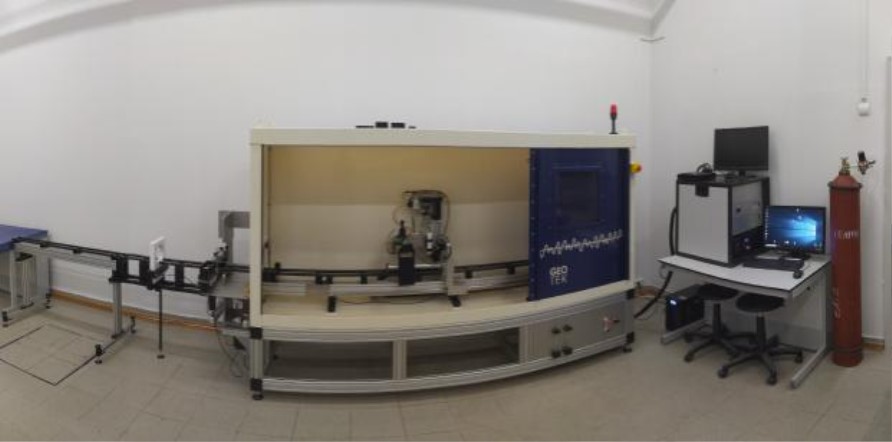

Рисунок 1 - Общий вид анализатора
Рентгенофлуоресцентный
датчик
Точечный датчик
магнитной
восприимчивости
Датчик упругих
свойств
Петлевой датчик
магнитной
восприимчивости
Лист № 2
Всего листов 5
Программное обеспечение
Анализатор оснащен основным программным обеспечением (далее – ПО), позволяющим
управлять измерениями, задавать параметры измерений, собирать и сохранять данные от всех
датчиков.Уровеньзащитыпрограммногообеспеченияотнепреднамеренныхи
преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 – Идентификационные данные основного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Geotek MSCL
не ниже 7.9
-
Для управления рычагами, позволяющими установленным датчикам приближаться,
удаляться и перемещаться вдоль поверхности керна, анализаторы оснащены специальным ПО.
Наименование и номер версии ПО для управления рычагами приведены в таблице 2. Уровень
защиты программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 2 – Идентификационные данные ПО для управления рычагами
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
Geotek XYZ MSCL
не ниже 191024
-
Анализатор оснащен дополнительным ПО, позволяющим обрабатывать данные,
полученные от рентегнофлуоресцентного датчика. Уровень защиты программного обеспечения
от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по
Р 50.2.077-2014.
Таблица 3 - Идентификационные данные дополнительного ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
bAxil
не ниже 1.8.0
-
Дляавтоматизациипроцессаобработкиданных,полученныхот
рентгенофлуоресцентного датчика, анализаторы оснащены ПО для пакетной обработки данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 4 - Идентификационные данные ПО для пакетной обработки данных
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОbAxil Batch File Analysis
Номер версии (идентификационный номер) ПО не ниже 1.5
Цифровой идентификатор ПО -
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 5 – Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измеряемых элементов рентгенофлуоресцентным от натрия (z=11) до
датчиком урана (z=92)
Чувствительность, имп/(с
%), не менее:
- Cr (на линии Kα) 50000
- Mn (на линии Kα) 30000
Предел допускаемого относительного среднего квадратического
отклонения выходного сигнала
1
, %:
- Cr (на линии Kα) 5
- Mn (на линии Kα) 5
Диапазон измерений скорости распространения упругих волн, м/сот 1000 до 7000
Пределы допускаемой относительной погрешности измерений
скорости распространения упругих волн, %±10
1
При измерении скорости счета импульсов для элементов хрома и марганца в
стандартных образцах ГСО 10231-2013 (ИСО УГ120), ГСО 10504-2014 (ИСО УГ7к)
Значение
1500
от 55 до 150
от 0,1 до 10
от 5 до 15
от 0 до 26
220±22
50/60
1500
1200
4500
785
Таблица 6 – Основные технические характеристики
Наименование характеристики
Длина керна, мм, не более
Диаметр керна, мм
Шаг сканирования вдоль образца, мм
Шаг сканирования поперек образца, мм
Диапазон показаний магнитной восприимчивости
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Габаритные размеры, мм, не более
-высота
-ширина
-длина
Масса, кг, не более
Условия эксплуатации:
- температура воздуха, °С
- относительная влажность, %, не более
от +10 до +35
80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
-
1 шт.
Комплектность средства измерений
Обозначение
MSCL-S-XZ-XRF
Количество
1 шт
Таблица 7 - Комплектность средства измерений
Наименование
Анализатор керна мультисенсорный
Персональный компьютер с программными
обеспечениями
Руководство по эксплуатации
Методика поверки
РЭ
МП 49-251-2020
1 экз.
1 экз.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу МП 49-251-2020 «ГСИ. Анализатор керна мультисенсорный
MSCL-S-XZ-XRF. Методика поверки», утвержденному УНИИМ-филиалом ФГУП «ВНИИМ
им. Д.И. Менделеева» 29.05.2020 г.
Основные средства поверки:
- ГСО 10504-2014 стандартные образцы сталей углеродистых и легированных типов
13Х, 55С2, 05 кп, 38Х2МЮА, 60С2, 38Х2Н2МА, 36Ч2Н2МФА,30ХН2МФА, Св-08ХГ2С, 30 и
В2Ф (комплект ИСО УГ0к = ИСО УГ9к), интервал аттестованных значений массовой доли
элементов от 0,0006 до 2,28 %, интервал границ допускаемых значений абсолютной
погрешности от ±0,0002 до ±0,02 % при Р=0,95;
- ГСО 10231-2013 стандартные образцы сталей углеродистых и легированных типов
10ХСНД, 35, 15ХСНД, 45, 14Г2 (комплект ИСО УГ120 – ИСО УГ124), интервал аттестованных
значений массовой доли элементов от 0,0019 до 1,41 %, интервал границ допускаемых значений
абсолютной погрешности от ±0,0002 до ±0,01 % при Р=0,95;
- ГСО 10225-2013 стандартные образцы скорости распространения продольных и
сдвиговых ультразвуковых волн в твердых материалах (комплект), интервал аттестованных
значений скорости распространения продольных ультразвуковых волн от 2600 до 6500 м/с,
границы абсолютной погрешности аттестованных значений ±10 м/с при Р=0,95.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого анализатора с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе; при использовании в сфере государственного
регулирования обеспечения единства измерений, применяется в соответствии с аттестованными
методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к анализатору
керна мультисенсорному MSCL-S-XZ-XRF
Техническая документация фирмы-изготовителя «Geotek Ltd», Великобритания
Изготовитель
Фирма «Geotek Ltd.», Великобритания
Адрес: 4 Sopwith Way Daventry Northamptonshire NN11 8PB United Kingdom
Tелефон: +44 1327 311 666
Web-сайт:
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Итекс Инжиниринг»
(ООО «Итекс Инжиниринг»)
ИНН 7751010608
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 73, офис 420
Телефон: +7 (499) 403-17-53
Web-сайт:
E-mail:
Лист № 5
Всего листов 5
Испытательный центр
Уральский научно-исследовательский институт метрологии – филиал Федерального
государственногоунитарногопредприятия«Всероссийскийнаучно-исследовательский
институт метрологии им. Д. И. Менделеева»
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18
Факс: +7 (343) 350-20-39
Web-сайт:
E-mail:
Аттестат аккредитации УНИИМ – филиала ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от
10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
