Пирометры инфракрасные тепловизионные FLIR серии TG мод. TG267, TG275, TG297, ГРСИ 79162-20
Номер госреестра:
79162-20
Наименование СИ:
Пирометры инфракрасные тепловизионные
Обозначение типа:
FLIR серии TG мод. TG267, TG275, TG297
Производитель:
Фирма "FLIR Systems AB", Швеция; Завод-изготовитель Фирма "Qisda Corporation", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78240
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Пирометры инфракрасные тепловизионные FLIR серии TG моделей TG267,
TG275, TG297
Назначение средства измерений
Пирометры инфракрасные тепловизионные FLIR серии TG моделей TG267, TG275,
TG297 (далее по тексту – пирометры) предназначены для бесконтактных измерений
радиационной температуры твердых тел по их собственному тепловому излучению в пределах
зоны, определяемой полем зрения оптической системы пирометров, и визуализации
пространственного распределения радиационный температуры на дисплее пирометра, а также
для измерений и преобразования сигналов термо-ЭДС от внешних термоэлектрических
преобразователей утвержденных типов в значение температуры. Основное назначение
пирометров – осуществление диагностики деталей и узлов транспортных средств.
Описание средства измерений
Принципдействия пирометров основан преобразовании потока инфракрасного
излучения исследуемого объекта, передаваемого через оптическую систему пирометра на
приемник, в цифровой сигнал.
Принцип визуализации пространственного распределения радиационной температуры, а
также отображении его в виде термограммы на жидкокристаллическом дисплее пирометра
основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через
встроенныйинфракрасныйобъективнаприемник.Приемникпредставляетсобой
неохлаждаемуюмикроболометрическую матрицуинфракрасных высокочувствительных
детекторов фокальной плоскости (FPA). Пирометры измеряют температуру и отображают
распределение температур на поверхности объекта или на границе разделения различных сред.
Принцип действия пирометров при работе с термоэлектрическими преобразователями
основан на измерении и преобразовании сигналов термо-ЭДС от термоэлектрических
преобразователей (ТП) в значение температуры в соответствии с номинальной статической
характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 (МЭК 60584-1:2013), с
последующем отображением результатов измерений на жидкокристаллическом (ЖК) дисплее
и/или их записью.
Пирометрыявляютсяпереноснымиоптико-электроннымиизмерительными
микропроцессорными приборами, работающими в инфракрасной области электромагнитного
спектра, и конструктивно выполнены в пластиковом корпусе со встроенным инфракрасным
объективом, фокусирующим излучение объекта на пироэлектрический керамический детектор,
видеокамерой, микропроцессором и жидкокристаллическим дисплеем. Микропроцессорная
система пирометров обеспечивает обработку полученного результата измерения и индикацию
на жидкокристаллическом дисплее текущего значения измеряемой температуры объекта. На
передней части корпуса прибора имеются два лазерных указателя, обрамляющие точку, в
которой пирометр производит измерение. Пирометры имеют на корпусе разъем для карты
Micro SD, на которую производится запись данных, а также отсек с крышкой, в котором
находится разъем USB type C для зарядки аккумулятора и подключения к компьютеру.
Пирометры инфракрасные тепловизионные FLIR серии TG моделей TG267, TG275,
TG297 отличаются друг от друга по метрологическим и техническим характеристикам. В
корпусемоделиTG267имеетсяразъемдляподключениятермоэлектрического
преобразователя.
Лист № 2
Всего листов 6

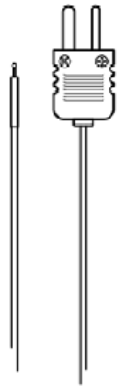

Рисунок 2 – Общий вид термопары типа «K»,
применяемой для пирометров модели TG267

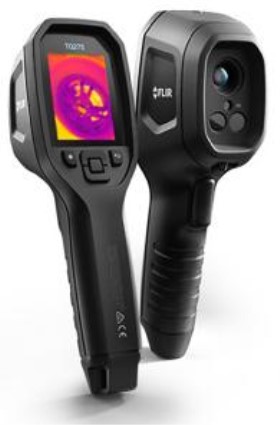

Рисунок 4 - Общий вид пирометров модели
TG297
Пломбирование пирометров не предусмотрено.
В пирометрах реализуются:
- длинноволновый инфракрасный микроболометр FLIR Lepton
TM
со встроенным
затвором;
- функция регулируемой визуализации MSX
TM
(Multi-Spectral Dynamic Imaging –
мультиспектральное динамическое изображение), которая позволяет производить наложение
друг на друга изображений в видимом и ИК-спектре;
- возможностьконтактныхизмеренийприпомощивнешнего подключаемого
термоэлектрического преобразователя (только для пирометров модели TG297).
Измерительная информация, может быть передана посредством прямого подключения к
USB-порту или при помощи беспроводной передачи данных (Bluetooth) на компьютер или
мобильное устройство.
Фотографии общего вида пирометров инфракрасных тепловизионных FLIR серии TG
моделей TG267, TG275, TG297 приведены на рисунках 1-4.

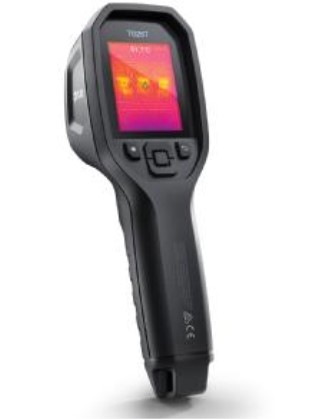

Рисунок 1 - Общий вид пирометров
модели TG267

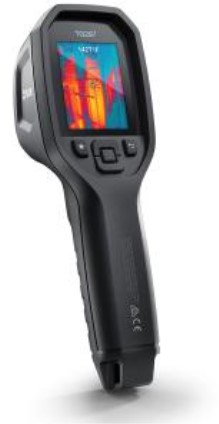

Рисунок 3 - Общий вид пирометров модели
TG275
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и
автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ,
размещенном внутри корпуса пирометра, и недоступное для внешней модификации.
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений – «высокий» в соответствии с рекомендацией по метрологии
Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с
помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
1.0.0
отсутствует
Значение
Firmware
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номерверсии(идентификационный
номер) ПО, не ниже
Цифровой идентификатор программного
обеспечения
Пакеты автономного программного обеспечения FLIR Tools Mobile/ Tools+/ Remote/
Viewer/ Reporter/ Research IR/IR-Monitor и т.д. устанавливаются на персональный компьютер
или мобильное устройство и предназначены для анализа сохраненных в пирометре
изображений, составления различных отчетов по данным измерений.
Метрологические и технические характеристики
Метрологические и основные технические характеристики пирометров приведены в
таблицах 2 и 3.
0,1
+550
Таблица 2 – Метрологические характеристики пирометров
Значение характеристики
Наименование характеристики(в зависимости от модификации пирометра)
TG267TG275TG297
Диапазон измерений температуры, °Сот -25 до +380
от -25 до
от -25 до +1030
0,07
Пределы допускаемой абсолютной
погрешности измерений температуры, °С
- от -25 до 0 °С включ.±3,0
- св. 0 до +50 °С включ.±2,5
- св. +50 до +100 °С включ.±1,5
Пределы допускаемой относительной
погрешности измерений температуры, %
- св. 100 до +500 °С включ. ±2,5
- св. +500 °С ±3,0
Повторяемость результатов измерений, не±1,0 °C или ±1,0 % от показания
более (берут большее значение)
Порог температурной чувствительности
(при температуре объекта +30 °С), °С
Время установления рабочего режима
(
95
), с, не более
0,15
Разрешающая способность (цена единицы
младшего разряда), °С
Показатель визирования
30:1
Лист № 4
Всего листов 6
Значение характеристики
Наименование характеристики(в зависимости от модификации пирометра)
TG267TG275TG297
Спектральный диапазон, мкм от 7,5 до 14
Коэффициент излучения от 0,10 до 0,99
Примечание:
Допускается применять пирометры в сокращенном диапазоне измерений температуры,
лежащим внутри диапазона измерений, приведенного в таблице.
Таблица 3 – Метрологические характеристики пирометров модели TG267 в режиме работы с
термоэлектрическими преобразователями
Значение
Наименование характеристики
характеристики
Диапазон измерений температуры, °Сот -30 до +390
Пределыдопускаемойабсолютнойпогрешностиизмеренийтемпературы,°С±(0,01∙|t| + 3)
Разрешающая способность (цена единицы младшего разряда), °С 0,1
Примечания:
1) |t| - абсолютное значение температуры, °С, без учета знака
2) Погрешность приведена без учета термоэлектрического преобразователя
210×64×81
Таблица 4 – Основные технические характеристики пирометров
Наименование характеристикиЗначение характеристики
Масса, г, не более 400
Габаритные размеры, мм
(высота
ширина
длина)
Напряжение питания, В3,6
Рабочие условия эксплуатации:
- температура окружающей среды, °C
от -10 до +45
- относительная влажность, %, не более
90 (без конденсации при температуре +37 °C)
Средняя наработка до отказа, ч, не менее 15 000
Средний срок службы, лет, не менее5
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на пирометр типографским
способом, а также при помощи наклейки на корпус пирометра.
Комплектность средства измерений
1 шт.
Количество
Таблица 5 – Комплектность средства измерений
Наименование
Пирометр инфракрасный тепловизионный
(модель в соответствии с заказом)
Зарядное устройство
USB-кабель
Карта памяти типа microSD
Руководство по эксплуатации (на русском языке)
Методика поверки МП 207-014-2020
Аккумуляторные литий-ионные батареи
Кейс для транспортировки
Регулируемый ремень на запястье
Диск с руководствами по эксплуатации
Гарантийный регистрационный талон
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Лист № 5
Всего листов 6
Преобразователь термоэлектрический с НСХ типа «К»
Наименование
Количество
1 шт.
(поставляется по
заказу)
Поверка
осуществляется по документу МП 207-014-2020 «Пирометры инфракрасные тепловизионные
FLIR серии TG, моделей TG267, TG275, TG297. Методика поверки», утвержденному
ФГУП «ВНИИМС» 23.04.2020 г.
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ 8.558-2009 - источники излучения в виде модели
абсолютно черного тела, в т.ч. и протяженные, эталонные с диапазоном воспроизводимых
температур от минус 20 до плюс 1030
С.
КалибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13);
Термометр лабораторный электронный ЛТ-300 (Регистрационный № 61806-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к пирометрам
инфракрасным тепловизионным FLIR серии TG моделей TG267, TG275, TG297
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 28243-96 Пирометры. Общие технические требования
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования
МеждународныйстандартМЭК60584-1:2013(2013-08)ТермопарыЧасть1.
Градуировочные таблицы и допуска
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «FLIR Systems AB», Швеция
Адрес: Antennvägen 6, SE-187 66 Täby, Sweden, Швеция
Телефон: +46 8-753 25 00
Web-сайт:
E-mail:
Завод-изготовитель
Фирма «Qisda Corporation», Тайвань
Адрес: 157 Shan-ying Road, Gueishan, Taoyuan 333, Taiwan, R.O.C.
Web-сайт:
Телефон: +886-3-3595000
Факс: +886-3-3599000
Лист № 6
Всего листов 6
Заявитель
Общество с ограниченной ответственностью «ФЛИР»
(ООО «ФЛИР»)
ИНН 7725746529
Адрес: 115114, г. Москва, 1-й Кожевнический пер., д.6, стр. 1
Телефон: +7 (495) 669-70-75
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 54687-13 | Пирометры | Compact мод. CX, CXhs | Фирма "Optris GmbH", Германия | 1 год | Перейти |
| 67262-17 | Камеры инфракрасные портативные | BALTECH TR-0110, BALTECH TR-0120, BALTECH TR-0140, BALTECH TR-0150, BALTECH TR-0170, BALTECH TR-0180 | Фирма "BALTECH GmbH", Германия | 1 год | Перейти |
| 7726-80 | Преобразователи пирометрические и пирометры спектрального отношения агрегатного комплекса | АПИР-С \"Веселка | Приборостроительный завод, Украина, г.Каменец-Подольский | Нет данных | Перейти |
| 38252-08 | Анализаторы инфракрасные зерна и зернопродуктов | INFRANEO | Фирма "Chopin", Франция | 1 год | Перейти |
| 29468-05 | Пирометры прецизионные | ПД-4 мод. ПД-4-01, ПД-4-02, ПД-4-03, ПД-4-04, ПД-4-05, ПД-4-06 | ОАО "НПП "Эталон", г.Омск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
