Приложение к свидетельству № 78231
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули инклинометрии ЕС.12.01.00.00.000, ЕС.12.01.00.00.000-01
Назначение средства измерений
МодулиинклинометрииЕС.12.01.00.00.000,ЕС.12.01.00.00.000-01(далее–
инклинометры) предназначены для измерений зенитного и азимутального углов скважины, а
также угла установки отклонителя (визирный угол) с передачей данных из скважины на
поверхность по гидравлическиому каналу связи.
Описание средства измерений
Принцип действия модулей инклинометрии основан на измерении магнитного и
гравитационного полей Земли при помощи феррозондовых магнитометров (измеряют проекции
магнитного поля) и кварцевых акселерометров (измеряют проекции силы тяжести),
находящихся в системе и установленных вдоль трех взаимно перпендикулярных осей.
Инклинометры выполнены в виде цилиндрического корпуса из металла с встроенными в
него блоком датчиков, шасси плат, и разъемом для передачи информации. Инклинометры
состоят из забойной (рисунок 1, рисунок 2) и наземной (рисунок 3) частей.
В блоке датчиков установлены — трехосевой магнитометр, три взаимно ортогональных
одноосевых акселерометра, плата питания магнитометров и плата усилителей магнитометров.
Трехосевой магнитометр обеспечивает измерение азимутального и визирногоуглов.
Одноосевые акселерометры обеспечивают измерение зенитного и визирного углов. Плата
питания магнитометров обеспечивает подачу сигнала в обмотки возбуждения магнитометров.
Плата усилителей магнитометров обеспечивает усиление сигналов измерительных обмоток
магнитометров для передачи их в плату процессора.
В шасси плат установлены платы процессора, питания и памяти. Плата процессора
осуществляет обработку сигналов магнитометров и акселерометров, преобразует их в цифровой
формат, производит необходимые вычисления зенита, азимута, визирного угла, считывает
значения датчика температуры для вычисления температурной коррекции, преобразует
вычисленные значения в соответствующий телеметрический формат, передает их в наземную
часть по гидравлическому каналу связи путем управления пульсатором и записывает
вычисленные значения в узел энергонезависимой памяти. Плата процессора управляет подачей
напряжения питания на акселерометры и магнитометры с целью обеспечения оптимального
энергопотребления. Плата питания обеспечивает необходимый набор стабилизированных
питающих напряжений. При снижении первичного напряжения ниже 21В плата питания
формирует плате процессора сигнал, обозначающий аварийную ситуацию состояния батареи.
Плата памяти получает от платы процессора данные для сохранения в энергонезависимую
память. Плата памяти содержит часы реального времени и батарею для их питания.
Наземная часть представляет собой согласующее устройство (Блок технического
обслуживания ЕС.05.07.00.00.000) и компьютер с установленным программным обеспечением,
считывающий и обрабатывающий поступающую от погружаемой части информацию и
выводящий ее на экран монитора. Блок технического обслуживания имеет два интерфейса:
- сетевой интерфейс Ethernet 100BASE-TX спецификация IEEE 802.3u для связи с
компьютером;
- интерфейс связи с модулем инклинометрии.
Блок имеет индикаторы режимов работы, индикаторы аварийных режимов и цифровые
индикаторы напряжения питания и тока потребления. В качестве дополнительных данных блок
может отображать визирный угол для удобства сноса метки с модуля инклинометрии на
пульсатор.
Опломбированиекорпусаинклинометраотнесанкционированногодоступане
предусмотрено.
Лист № 2
Всего листов 5

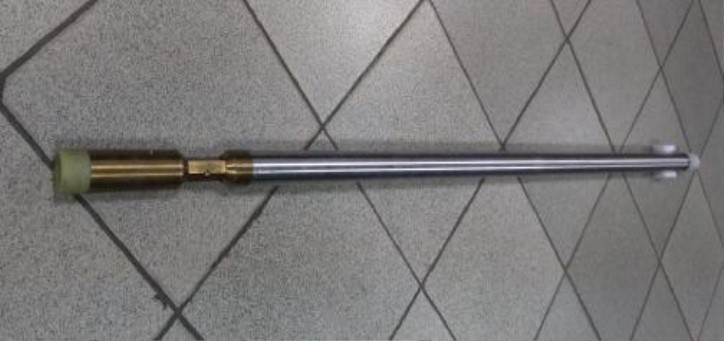

Рисунок 1 – Внешний вид забойной части модуля инклинометрии ЕС.12.01.00.00.000

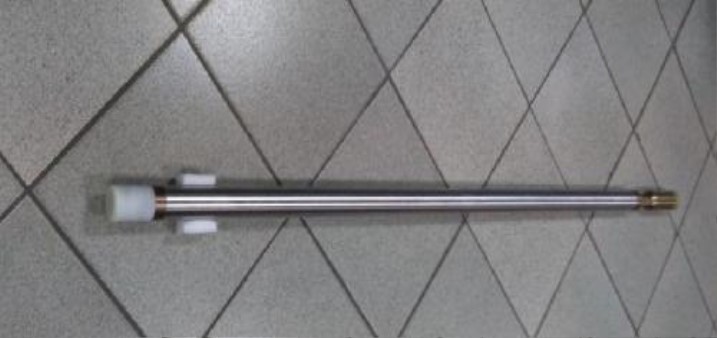

Рисунок 2 – Внешний вид забойной части модуля инклинометрии ЕС.12.01.00.00.000-01

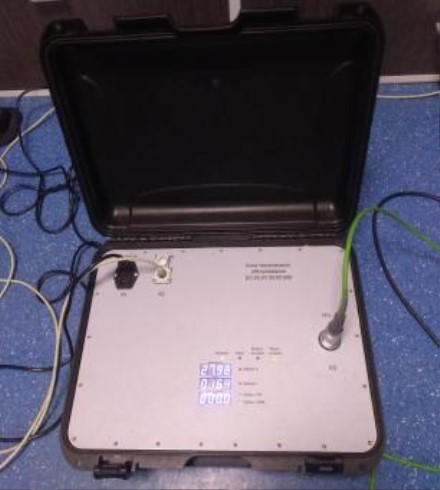

Рисунок 3 – Внешний вид наземной части модулей инклинометрии ЕС.12.01.00.00.000,
ЕС.12.01.00.00.000-01 (Блок технического обслуживания ЕС.05.07.00.00.000)
Лист № 3
Всего листов 5
Программное обеспечение
В комплекте с инклинометрами поставляется программное обеспечение (ПО),
разработанное для конкретной измерительной задачи, осуществляющее измерительные
функции и функции считывания данных.
Идентификационные данные (признаки)
V1.0
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Монитор положения
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО, не ниже
Цифровой идентификатор ПО*
D5811E19301679314B62E194EA92A1F4
* - Цифровой идентификатор ПО указан для версии ПО V1.0.
Программное обеспечение и его окружение являются неизменными, средства для
программирования или изменения метрологически значимых функций отсутствуют.
ПО блокирует редактирование для пользователей и не позволяет удалять, создавать
новые элементы или редактировать отчеты. Операционная система, имеющая оболочку,
доступную пользователю (загрузочные программы, передача команд операционной системе и
т.д.) отсутствует.
Уровень защиты программного обеспечения инклинометров «высокий» в соответствии с
Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики модулей инклинометрии приведены в
таблицах 2, 3.
±0,2
±1,5
Таблица 2 - Метрологические характеристики модулей инклинометрии
Наименование характеристикиЗначение
Диапазон измерений зенитных углов, °от 0 до 180
Пределы допускаемой абсолютной погрешности измерений
зенитных углов, °
Диапазон измерений азимутальных углов, º
от 0 до 360
Пределы допускаемой абсолютной погрешности измерений
азимутальных углов, °*
- при значениях зенитного угла 5º≤ α< 10°±1,5
- при значения зенитного угла 10º≤ α≤ 170°±1,0
- при значения зенитного угла 170º < α≤175°±1,5
Диапазон измерений визирных углов, º
от 0 до 360
Пределы допускаемой абсолютной погрешности измерений
визирного угла,° **
* - пределы допускаемой абсолютной погрешности измерений азимутальных углов при
значениях зенитных углов в диапазонах от 0º до 5º и от 175º до 180º не нормируются.
** - при зенитном угле ≤ 5° - по магнитному полю, при зенитном угле > 5° по гравитационному
полю.
Лист № 4
Всего листов 5
от 0,5 до 1,7
Таблица 3 - Технические характеристики модулей инклинометрии
ПараметрЗначение
ЕС.12.01.00.00.000ЕС.12.01.00.00.000-01
Условия эксплуатации:
- рабочая область значений температур,
о
Сот +5 до +125
- рабочее давление, МПа, не более 80
- уровень вибраций, м/с
2
от 0 до 400
Диапазон температур транспортировки, °С от -40 до +40
Относительная влажность, %, не более 85
Габаритные размеры, мм, не более:
-диаметр 44,6
44,6
-длина 1572
1623
от 21,0 до 37,6
от 35 до 180
Параметры электрического питания:
- напряжение тока, В
- ток потребления, мА
Скорость передачи данных по гидроканалу,
бит/сек
Объем энергонезависимой памяти, Мб
32
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность модулей инклинометрии
НаименованиеКоличество
Модуль инклинометрии1 шт.
Паспорт1 экз.
Руководство по эксплуатации1 экз.
Кофр транспортировочный 1 экз.
Методика поверки 1 экз.
Обозначение
ЕС.12.01.00.00.000или
ЕС.12.01.00.00.000-01
ЕС.12.01.00.00.000ПСили
ЕС.12.01.00.00.000-01ПС
ЕС.12.01.00.00.000 и
ЕС.12.01.00.00.000-01 РЭ
ЕС.12.01.00.10.000
МП № 203-6-2020
Поверка
осуществляетсяподокументуМП№203-6-2020«ГСИ.Модулиинклинометрии
ЕС.12.01.00.00.000, ЕС.12.01.00.00.000-01. Методика поверки»,утвержденному
ФГУП «ВНИИМС» 03 марта 2020 года.
Основные средства поверки:
- квадрант оптический КО-60 с пределами допускаемой абсолютной погрешности
измерений ±60’’ (Рег. № 26905-15);
- буссоль АР-1 с погрешностью ориентирования не более 15’ (Рег. № 55288-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к модулям
инклинометрии ЕС.12.01.00.00.000, ЕС.12.01.00.00.000-01
ЕС.12.01.00.00.000-2019 ТУ «Модули инклинометрии. Технические условия»
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «Нефть-Сервис» (ООО «Нефть-Сервис»)
ИНН 7451252814
Адрес: 454012 г. Челябинск, ул. Горелова, д.12, оф.18
Телефон/факс +7 (351) 222-00-25
E-mail:
Заявитель
Общество с ограниченной ответственностью Центр метрологических исследований
«Урал-Гео» (ООО ЦМИ «Урал-Гео»)
Адрес: 450095, Республика Башкортостан, г. Уфа, ул. Армянская, д. 40
Телефон/факс +7 (347) 295-97-35, 295-97-36
E-mail:
.
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
