Головки тестовые "Ван-дер-Хуфдена" PMM VDH-01, ГРСИ 79152-20
Номер госреестра:
79152-20
Наименование СИ:
Головки тестовые "Ван-дер-Хуфдена"
Обозначение типа:
PMM VDH-01
Производитель:
Фирма "Narda Safety Test Solutions S.r.l.", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.09.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 78229
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01
Назначение средства измерений
Головки тестовые «Ван-дер-Хуфдена» PMM VDH-01 (далее - головки тестовые) предна-
значены (совместно с измерительными приемниками, анализаторами спектра) для измерений
напряжения переменного тока, наводимого электромагнитным полем на имитатор головы чело-
века.
Описание средства измерений
Принцип действия головки тестовой основан на методе высокочастотной фильтрации с
использованием RC-фильтра.
Конструктивно головки тестовые состоят из проводящей сферы с наружным диаметром
210 мм, соединительного кабеля длиной 300 мм и защитного контура, представляющего собой
RC-фильтр, предназначенный для формирования нормированной частотной характеристики и
защиты от перегрузки входных цепей измерительного приемника (анализаторами спектра).
Конструкция и метрологические характеристики головок тестовых соответствуют требованиям
ГОСТ IEC 62493-2014.
Головки тестовые применяют при оценке параметров осветительного оборудования, свя-
занного с влиянием на человека электромагнитных полей.
Общий вид головок тестовых, схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака утверждения типа представлены на рисунке 1.

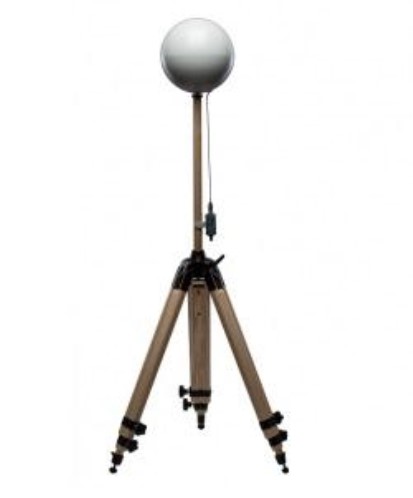

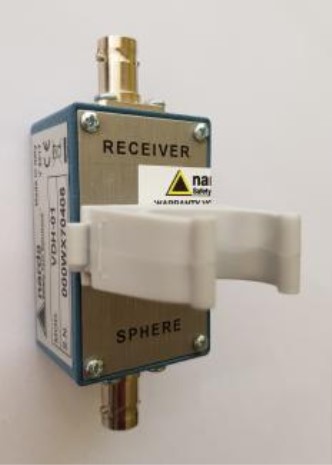

Рисунок 1 – Общий вид головки тестовой
Место нанесе-
ния знака
утверждения
типа
Место
пломбировки
Защитный
контур
Проводящая
сфера
Лист № 2
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0,01 до 10
56,7
47,7
44,2
42,4
41,1
39,9
40,7
41,8
43,4
51,3
55,5
58,4
61,5
Таблица 1 - Метрологические характеристики
Наименование характеристики
Рабочий диапазон частот напряжения переменного тока, МГц
Коэффициент калибровки защитного контура в зависимости от
частоты напряжения переменного тока, дБ:
0,01 МГц
0,03 МГц
0,05 МГц
0,07 МГц
0,1 МГц
0,3 МГц
0,5 МГц
0,7 МГц
1 МГц
3 МГц
5 МГц
7 МГц
10 МГц
Пределы допускаемой абсолютной погрешности коэффициента
калибровки защитного контура, дБ
±1
Значение
от +15 до +30
от 30 до 80
от 84 до 106,7
210±5
300±30
95
40
35
0,15
1,5
Таблица 2 – Основные технические характеристики
Наименование характеристики
Диаметр проводящей сферы, мм
Длина соединительного кабеля, мм
Габаритные размеры защитного контура, мм, не более:
– длина
– ширина
– высота
Масса, кг, не более:
– защитного контура
– проводящей сферы
Рабочие условия применения:
– температура окружающего воздуха,
С
– относительная влажность окружающего воздуха, %
– атмосферное давление, кПа
Знак утверждения типа
наносится на корпус защитного контура в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1)
1 шт.
1)
1 экз.
1 экз.
1 экз.
Таблица 3 - Комплектность головки тестовой
НаименованиеОбозначение
Проводящая сфера
Соединительный кабель
Защитный контур
Коаксиальный кабель BNC
Тренога
Руководство по эксплуатацииVDH01EN-60806 РЭ
Формуляр VDH01EN-60806 ФО
Методика поверки VDH01EN-60806 МП
_____________
1)
поставляется по требованию заказчика
Поверка
осуществляется по документу VDH01EN-60806 МП «Головки тестовые «Ван-дер-Хуфдена»
PMM VDH-01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20.10.2019.
Основные средства поверки:
– генератор сигналов произвольной формы 33210А, регистрационный номер 32993-09 в
Федеральном информационном фонде;
– мультиметр цифровой 34401А, регистрационный номер 54848-13 в Федеральном информа-
ционном фонде;
– анализатор цепей векторный С2420, регистрационный номер 65960-16 в Федеральном
информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых головок тестовых с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного
клейма.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к головкам тесто-
вым «Ван-дер-Хуфдена» PMM VDH-01
ГОСТ IEC 62493-2014 Оценка осветительного оборудования, связанного с влиянием на
человека электромагнитных полей
ГОСТ Р 8.851-2013 Государственная система обеспечения единства измерений (ГСИ).
Государственная поверочная схема для средств измерений ослабления электромагнитных коле-
баний в диапазоне частот от 0 до 178 ГГц
Изготовитель
Фирма «NARDA Safety Test Solutions S.r.l», Италия
Адрес: Via Benessea, 29/B, 175017 Cisano sul Neva (Savona), Italy
Телефон: +39 0182 58641
Web-сайт:
Е-mail:
Лист № 4
Всего листов 4
Заявитель
Общество с ограниченной ответственностью «Испытательная лаборатория ЮниТест»
(ООО «Испытательная лаборатория ЮниТест»)
ИНН 5036147743
Адрес: 142111, Московская обл., г. Подольск, проспект Юных Ленинцев, д. 59
Телефон (факс): +7 (966) 012-97-19
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский район, г. Солнечногорск, рабочий по-
селок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
